据企查查近期消息，聚灿光电、华引芯、迈为股份陆续公示Micro LED专利，涉及红光、巨量转移等方面。
插播：加入 LED 显示行业群，请加VX：hangjia188
▋ 聚灿光电：一种高光效结构红光Micro发光二极管外延片及其制备方法
9月3日，聚灿光电公布“红光Micro发光二极管”相关专利进入申请公布阶段。该专利详情如下：
本发明涉及一种高光效结构红光Micro发光二极管外延片及其制备方法，旨在通过创新结构设计和精密制造过程显著提升红光Micro LED的光效。

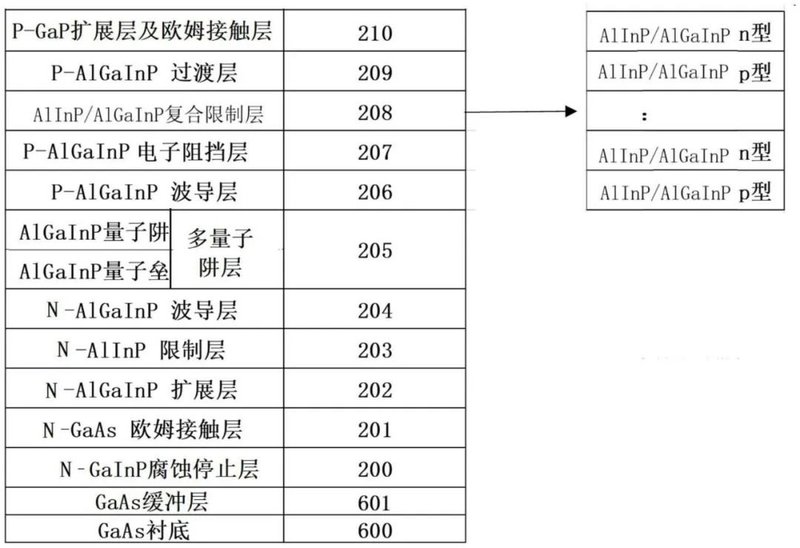

本发明通过在P侧与量子阱发光区间引入AlInP/AlGaInP复合限制层以及P型与N型材料交替生长的超晶格结构，有效限制电子外溢，提高载流子复合效率。该外延片结构包括GaAs基底、GaAs缓冲层、GaInP腐蚀停止层、N‑GaAs欧姆接触层等关键层次。制备方法利用金属有机物气相沉积法，精确控制各层的生长条件；适用于高性能显示和照明领域。
▋ 华引芯：一种Micro LED显示模组及其制备方法
8月中旬，华引芯公布“Micro LED显示模组及其制备”相关专利进入申请公布阶段。该专利详情如下：
本申请提供一种Micro LED显示模组及其制备方法，Micro LED显示模组包括依次层叠设置的驱动基板、第一钝化层、第一电极层和一体式结构的发光单元组，所述驱动基板包括多个第一类型触点；所述第一钝化层包括多个第一通孔，每个所述第一通孔暴露一个所述第一类型触点；所述第一电极层包括多个第一电极块；所述一体式结构的发光单元组包括芯片电极层，所述芯片电极层包括多个第一类型电极；其中，每个所述第一电极块分别与一个所述第一类型触点、一个所述第一类型电极电性连接，且所述第一电极块的面积大于所述第一类型触点的面积。
本申请提供的Micro LED显示模组具有对键合设备的对位精度度要求低，生产良率高的有益效果。
▋ 迈为股份：一种巨量转移加工设备以及巨量转移加工方法
8月，迈为股份公布“Micro LED巨量转移加工设备”相关专利进入申请公布阶段。该专利详情如下：
本发明公开一种巨量转移加工设备以及巨量转移加工方法，属于半导体加工技术领域。
该巨量转移加工设备适用于Micro LED制造，一个加工区对应配置三个上载台以及两个下载台。三个上载台可以分别承载R、G、B三种类型的上基板，三个上载台可以分别送入加工区，将R、G、B三类晶粒分别转移至下基板。在下基板加工过程中，不需要对上载台上的上基板进行下料再更替换另一个类型的上基板，避免了上载台频繁上下料的步骤，减少时间的浪费，优化了加工流程。两个下载台中，一个下载台处于加工区时，另一个下载台位于加工区外可以进行下基板上下料等操作，提高加工效率。
本申请通过三个上载台和两个下载台的动作配合，整个流程更加简单，加工效率提高。
▋ 《2024薄膜Micro LED产业调研白皮书》已发布
8月28日，行家说携手京东方华灿光电、兆驰半导体、晶能光电、迈为股份等参编单位共同发布《2024薄膜Micro LED产业调研白皮书》，探寻薄膜Micro LED产业发展情况、产品研发进度，并进行相关趋势预判，和产业同频共振。
该本白皮书共10个章节，涵盖2024年全球薄膜Micro LED产业发展背景与趋势、关键技术路径分析、头部厂商策略、以及薄膜Micro LED供应链库等多方面内容。
一、2024年全球薄膜Micro LED产业发展与趋势
1.1 薄膜Micro LED定义及行业趋势
1.2 薄膜Micro LED产业链结构及应用方向
1.3 薄膜Micro LED重要发展沿革
1.4 薄膜Micro LED的行业问题及进攻方向
二、薄膜Micro LED商业化路径和策略
2.1 薄膜Micro LED 2024-2026年商业化路径
2.2 薄膜Micro LED 商业化策略思考
三、薄膜Micro LED2024-2028市场规模分析
3.1 2024-2028薄膜Micro LED-大屏显示规模分析
3.2 2024-2028薄膜Micro LED-车用规模分析
3.3 2024-2028薄膜Micro LED-穿戴式显示规模分析
3.4 2024-2028薄膜Micro LED外延片出货量和芯片产值贡献分析
四、薄膜Micro LED关键技术分析
4.1 薄膜Micro LED关键技术—制程
4.2薄膜Micro LED关键技术—外延与芯片
4.3 薄膜Micro LED关键技术—红光与色转换
4.4 薄膜Micro LED关键技术—驱动与基板
4.5 薄膜Micro LED关键技术—巨量转移
4.6 薄膜Micro LED关键技术—巨量检测
4.7 薄膜Micro LED关键技术—巨量修复
五、薄膜Micro LED技术路线
5.1 中小尺寸薄膜Micro LED技术路线(垂直堆叠)
5.2 大尺寸薄膜Micro LED技术路线（MiP）
六、薄膜Micro LED VS OLED技术与市场分析
6.1 薄膜Micro LED VS OLED技术路线分析
6.2 薄膜Micro LED VS OLED市场发展分析
6.3 薄膜Micro LED VS OLED最新优劣势对比
七、薄膜Micro LED产业发展分析及趋势展望
7.1 薄膜Micro LED技术与产品展望
7.2 薄膜Micro LED价格与成本分析
7.3 薄膜Micro LED规模展望
八、薄膜Micro LED关键应用品牌进度分析
8.1 汽车品牌应用相关进度分析
8.2 可穿戴品牌应用相关进度分析
8.3 电视品牌Micro LED应用相关进度分析
九、薄膜Micro LED关键厂商进展
9.1 薄膜Micro LED制程（芯片）重点厂商进展
9.2 Micro LED面板关键厂商进展
9.3 Micro LED驱动IC关键厂商进展
9.4 Micro LED核心设备关键厂商进展
十、薄膜Micro LED产业供应链库
10.1 显示芯片/封装/模组制造商列表
10.2 产业核心设备制造商列表
10.3 驱动IC厂商列表
10.4 面板制造商列表
10.5 LED显示屏制造商列表
10.6 AR品牌商列表
10.7 智能手表品牌商列表
10.8 TV品牌商列表
10.9汽车品牌商列表
上下滑动查看
