这是真的:紫外照度计误差可能有300%,紫外LED测量怎么办?

行家说LED快讯 · 2020-04-08

紫外辐射照度一定要测得准!如果不准,会有如下两方面的后果:

1,超出实际需要的紫外照度,造成能量损耗,以及形成紫外伤害

2,低于实际需要的紫外照度,无法起到杀菌的效果

对于紫外LED光源,传统紫外照度计已经无法满足需求,需要光谱辐射照度计来准确测量。

话说,小编奉命调研紫外辐射照度测量方面的技术,查到一篇 NIST 的一篇文章,提到一个紫外照度计误差的评估结果,真是惊掉下巴,最大的偏差几乎达到300%!

实验是这样的:

选取市场上的两款紫外照度计,按照顺序,用其中一个光源进行校正,然后分别测试这四种光源的紫外照度,比较测试结果的偏差。

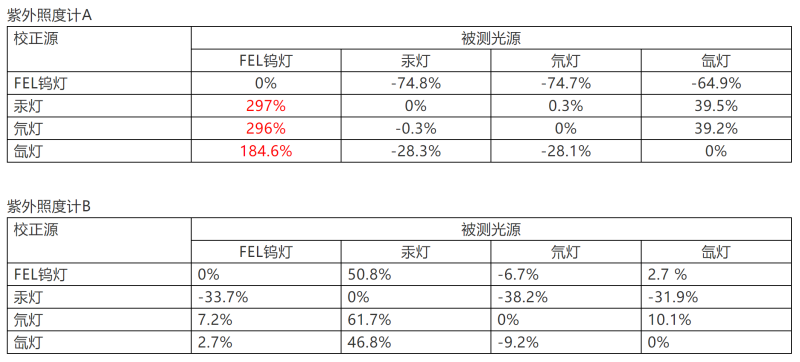

如图可见,当被测光源与校正用的光源一致时,误差为零。光源不一致时,测试误差则非常夸张,竟然可以到令人发指的 300%!

因此使用紫外照度计应遵循一定的限制条件,例如,如果您是测试汞灯UVC,那么就用UVC照度计,使用汞灯与标准UVC照度计比对,进行校正。

如果需要测试其它类型光源,则应该针对该类光源进行校正。同类光源主要指他们的光谱分布比较一致。

那么问题来了,

如果要测紫外LED的紫外照度怎么办呢?

显然,如果用以上光源校正的紫外照度计,肯定是不行的,不然误差300%的悲剧就被赶上了。

更糟糕的是,市场上的紫外照度计基本是使用传统光源(例如汞灯)进行校正的,如果您要测试紫外LED的辐射照度,大概率,崩溃是避免不了了。

是不是应该用紫外LED作为标定用光源,按照前面的方式来标定,然后进行测试呢?看起来应该这样,不过紫外LED可不是只有一种,依然是崩溃。。。

前面的FEL、汞灯都有自己的特征光谱,紫外LED则有各种不同的光谱分布;同时我们很难找到对应波段的标准紫外照度计来校正(量值传递)。

紫外照度计在这里真的不好用,必须得请出光谱辐射照度计来了。

光谱辐射照度计,测试每个波长下的光谱辐射照度值,通过积分,计算UVA,UVB,UVC的辐射照度值,以及任意波段和波长的辐射照度值,因此可避免校正光源与实际测试光源不一致导致的偏差。

而光谱辐射照度计校正的时候,采用波长对波长的方式,逐个波长校正照度,从而保证紫外辐射照度测试结果的可靠性。

因此紫外光谱辐射照度计可以对不同类型的紫外光源进行不同波段的光谱辐射照度测试。

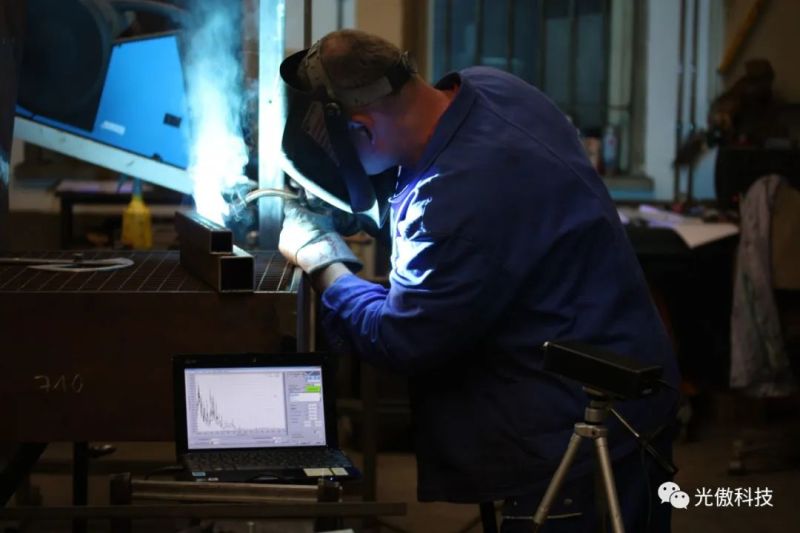

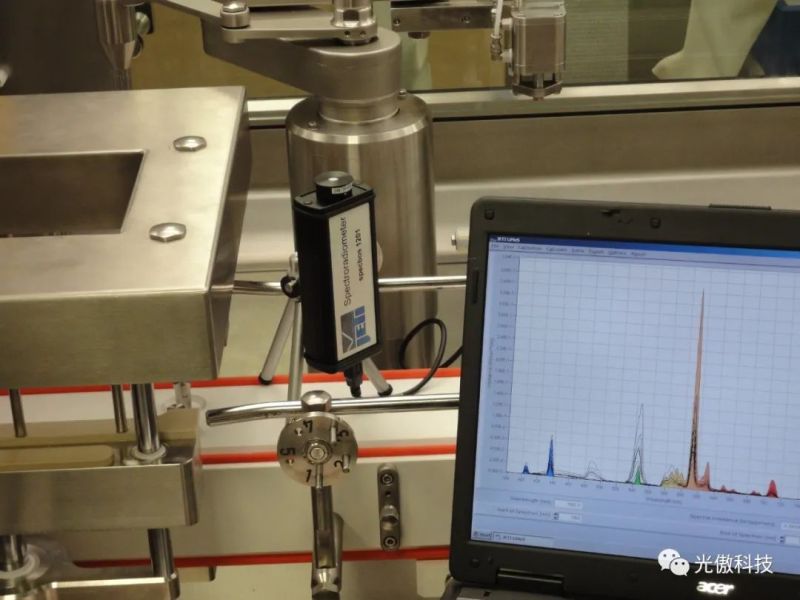

应用案例:

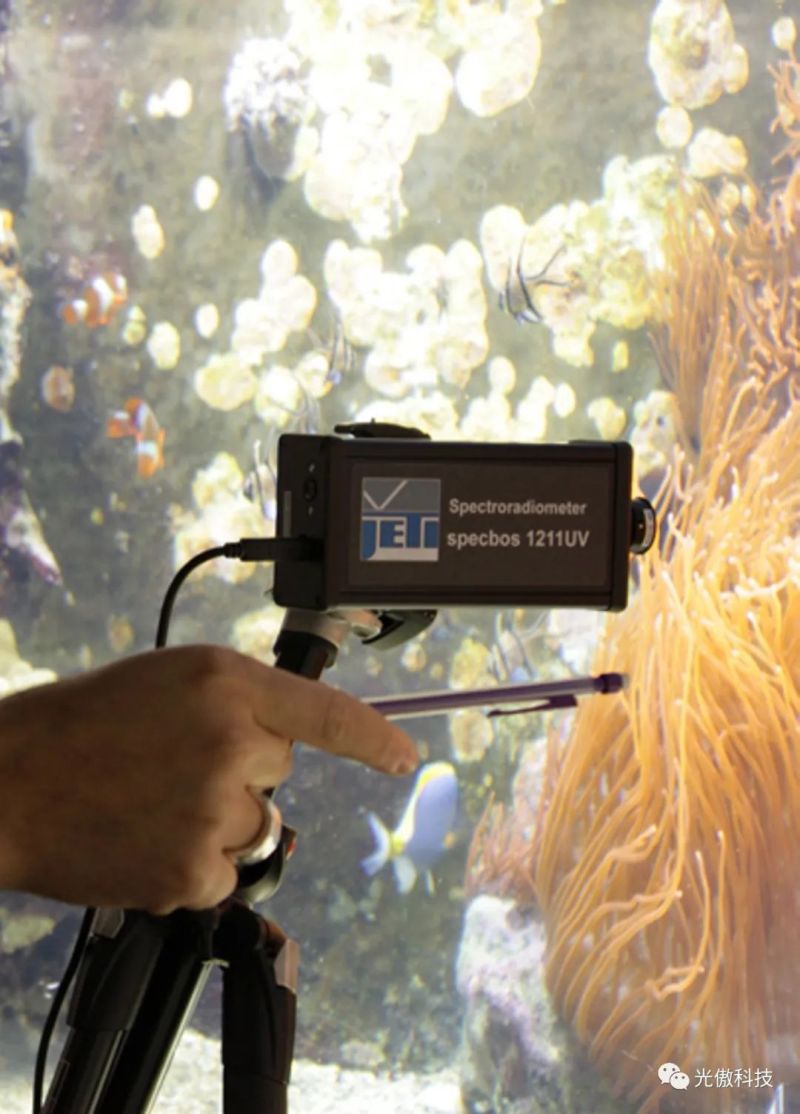

1211 UV 还配置 90° 余弦修正器,可以很方便的躺下来,进行光谱辐射照度测试。

1211 UV 技术指标:

波长范围:230nm-1000nm

波长精度:0.5nm

光谱带宽:4.5nm

更多信息,请联系光傲科技
