照明灯具白皮书之洗墙灯
LIGHTING HANDBOOK OF WALL WASHER
一.常用洗墙灯种类
TYPE OF WALL WASHER
二.洗墙灯简介
BRIEF OF WALL WASHER
洗墙灯又叫线型LED投光灯等等，因为其外形为长条形，也有人将之称为LED线条灯，其技术参数与LED投光灯大体相似，相对于LED投光灯的圆形结构，LED洗墙灯的条形结构的散热装置显得更加好处理一点。
由于LED具有节能、光效高、色彩丰富、寿命长等特点，从而得到广泛使用！
今天就来给大家介绍几种常用的洗墙灯具！
该灯具使用建筑级铝合金，饰面选用阳极氧化铝，使用二次光学透镜，出光均匀。
LED色温可选3000K、4000K。防护等级为IP67。

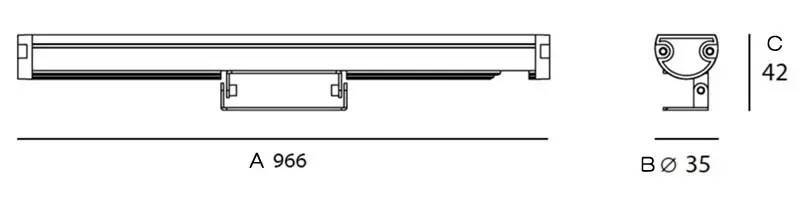

光源-LED 瓦数-48W 流明-2376 A-966 B-35 C-42。

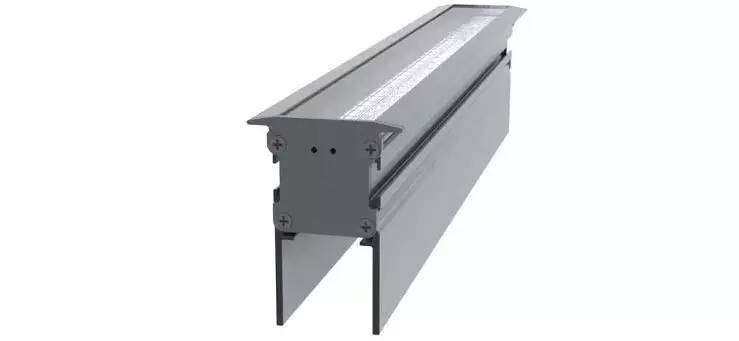

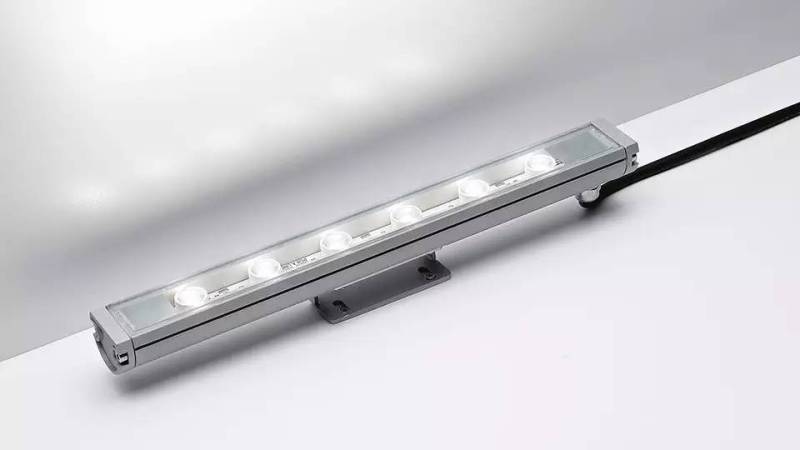

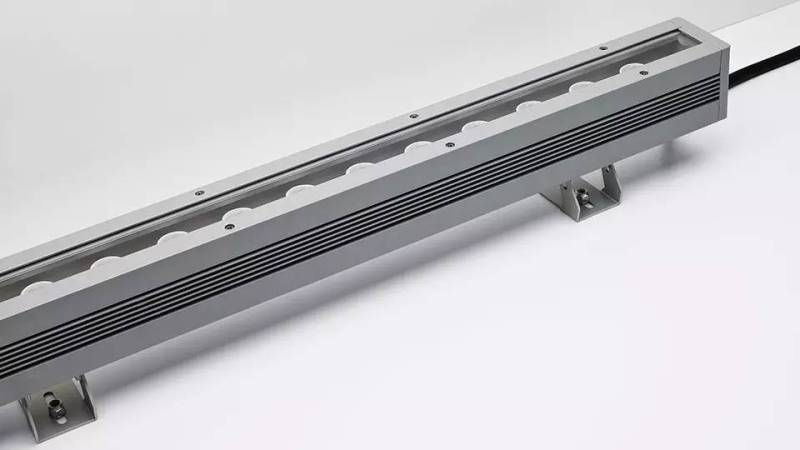

△细节图

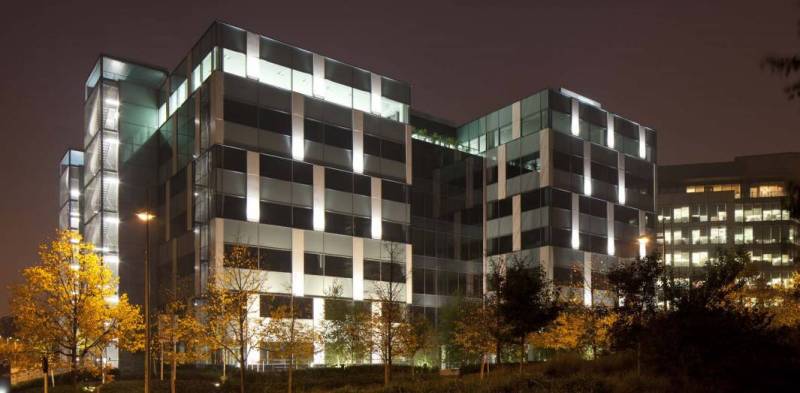

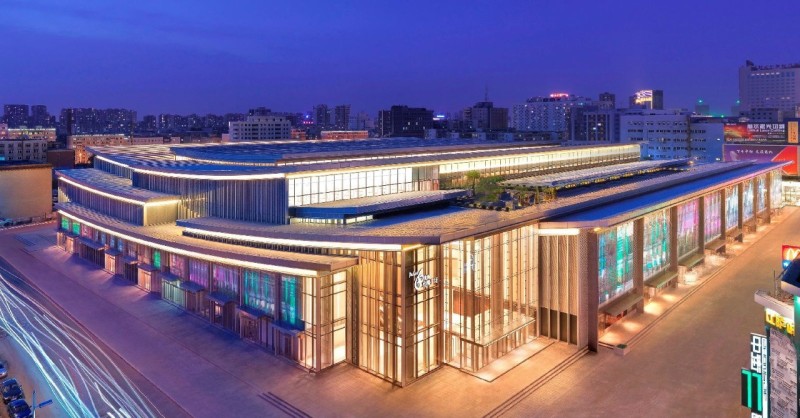

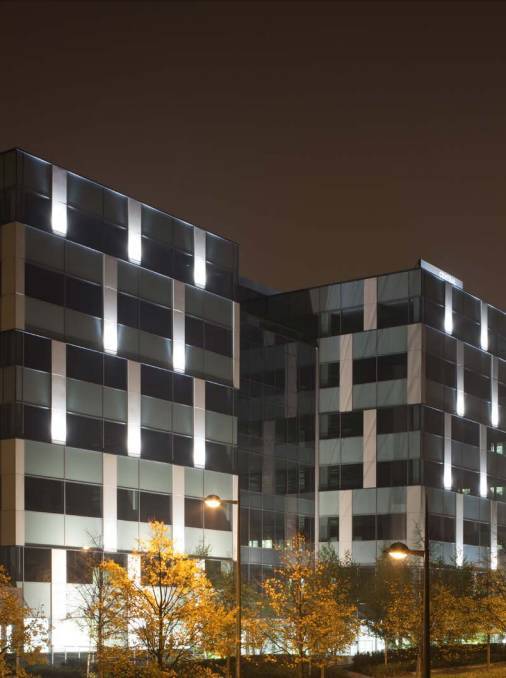

△应用案例
该灯具使用建筑级铝合金，饰面选用阳极氧化铝，使用二次光学透镜，出光均匀。
LED色温可选3000K、4000K或RGB。防护等级为IP67。
光源-LED 瓦数-24W 流明-1221 A-975 B-52 C-92。

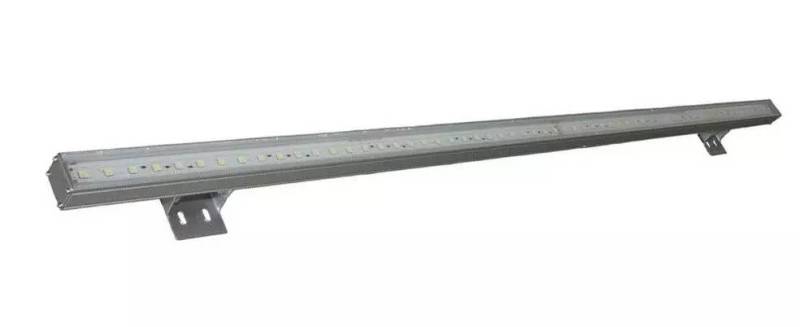

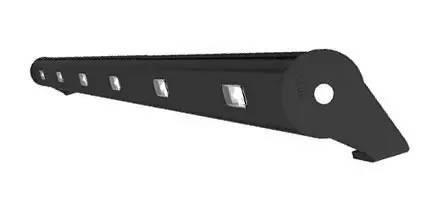

△细节图

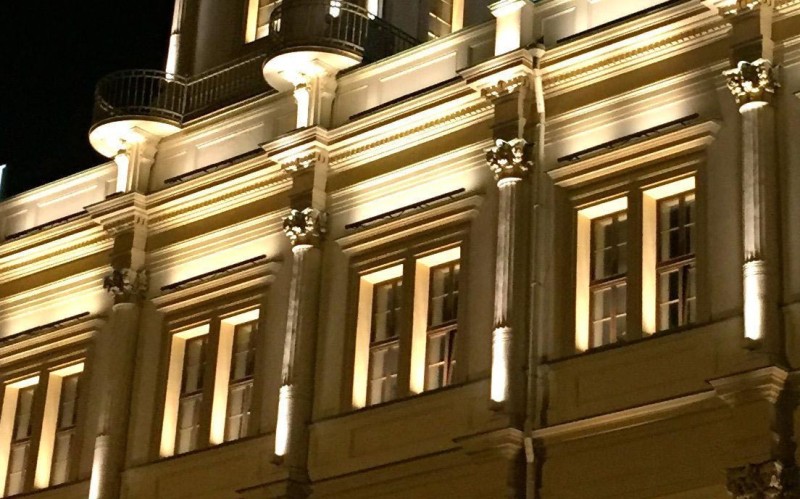

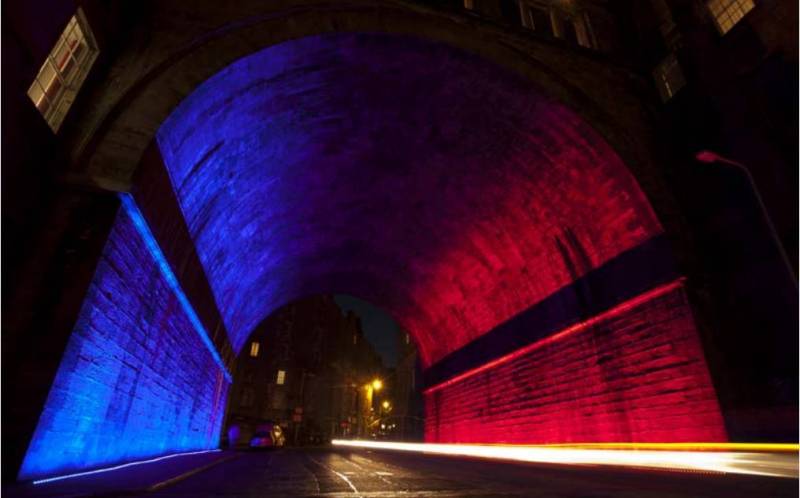

△应用案例
该灯具使用建筑级铝合金，饰面选用阳极氧化铝，使用二次光学透镜，出光均匀。
LED色温可选3000K、4000K及RGB。防护等级为IP67。

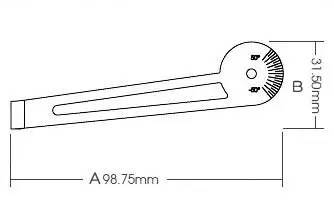

光源-LED 瓦数-9.6W 流明-758 A-98.75 B-31.50。
△细节图

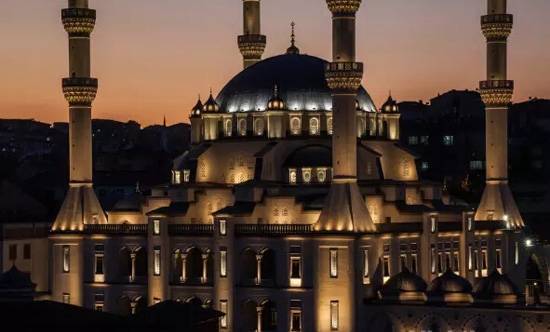

△应用案例
该灯具使用建筑级铝合金，饰面选用阳极氧化铝，使用二次光学透镜，出光均匀。
LED色温可选3000K、4000K及6000K。防护等级为IP67。

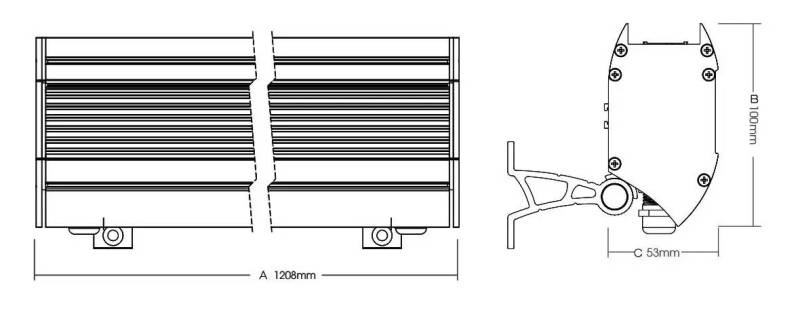

光源-LED 瓦数-11W 流明-926 A-1208 B-100 C-53。
△细节图
△应用案例
该灯具使用建筑级铝合金，饰面选用阳极氧化铝，使用二次光学透镜，出光均匀。
LED色温可选3000K、4000K及RGB。防护等级为IP67。

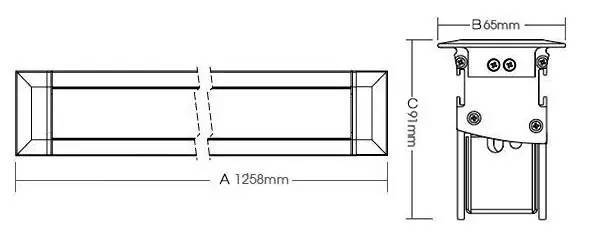

光源-LED 瓦数-14.6W 流明-1328 A-1258 B-65 C-91。
△细节图
△应用案例
该灯具使用建筑级铝合金，饰面选用阳极氧化铝，使用二次光学透镜，出光均匀。
LED色温可选3000K、4000K及6000K。防护等级为IP67。
光源-LED 瓦数-18W 流明-1560 A-1258 B-65 C-91。
△细节图
△应用案例
三.应用案例
CASE

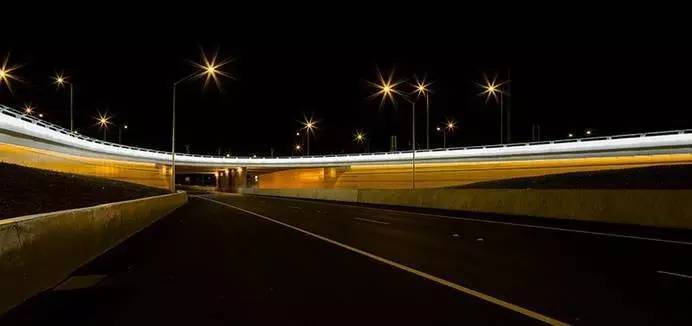

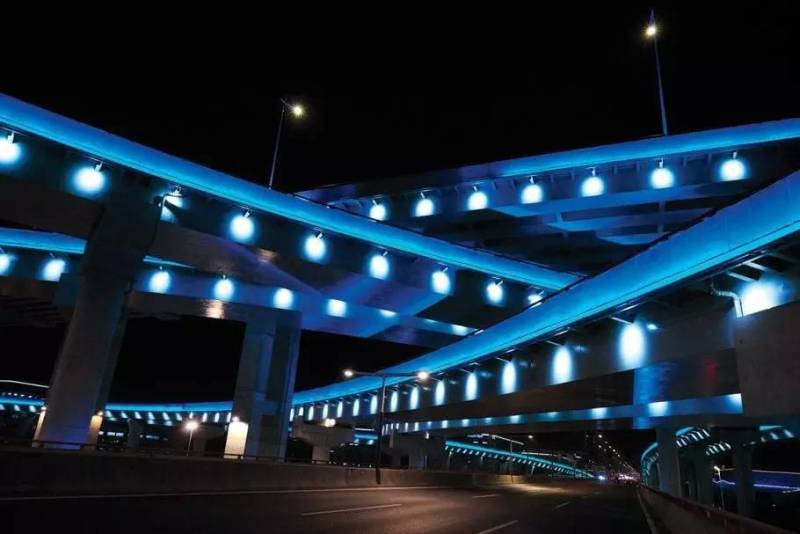

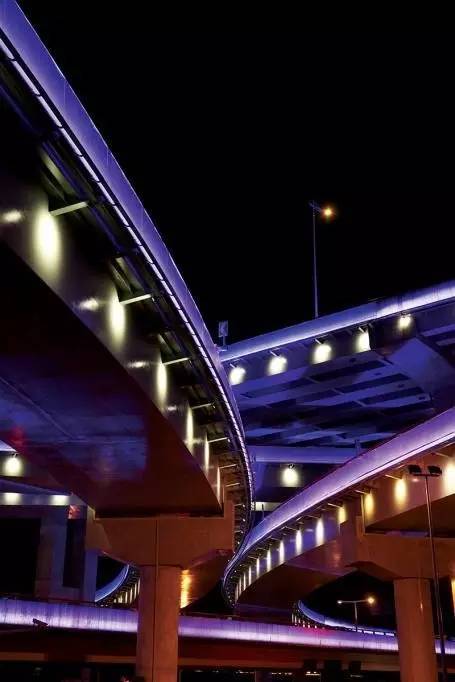

将洗墙灯安装在高架桥上，均匀洗亮桥身。灯具出色的混色和光线性能突出了桥梁瑟赛变化的你面照明。简单的配置也易于安装和维护。
光源-LED IP-66 瓦数-35W 光色-RGBW 流明-1494 A-1000 B-65 C-82。
材质：灯体-6063铝合金挤出成型；支架-6063铝合金冲压成型不锈钢螺栓紧固；端盖-YL113铝合金压铸成型；出光面-4mm厚高清透钢化玻璃；防水挡卡-6063铝合金冲压成型；螺丝-不锈钢；密封圈-耐老化硅胶；电缆-特殊工艺防负压电缆线，常规外留30cm；二次光学透镜-PMMA。
表面处理：阳极氧化处理
工作电压：DC24V
控制：采用DMX512信号传输协议

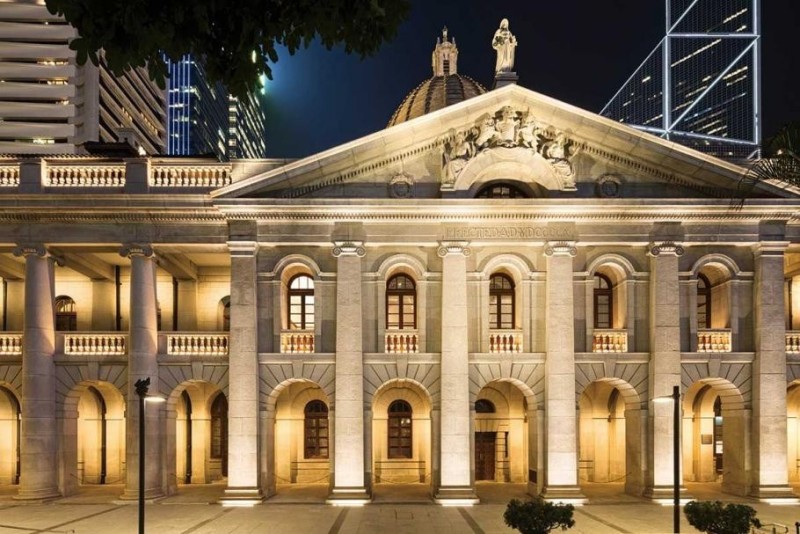

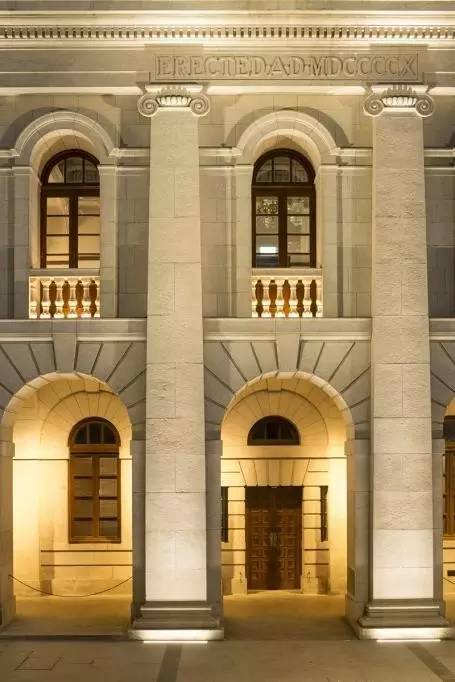

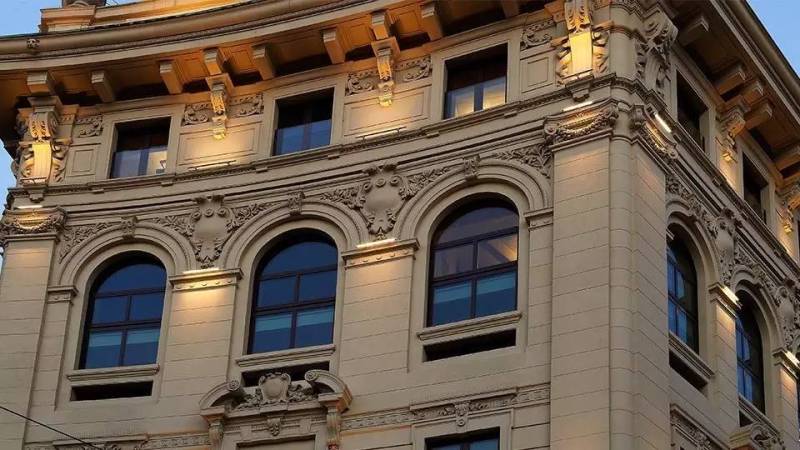

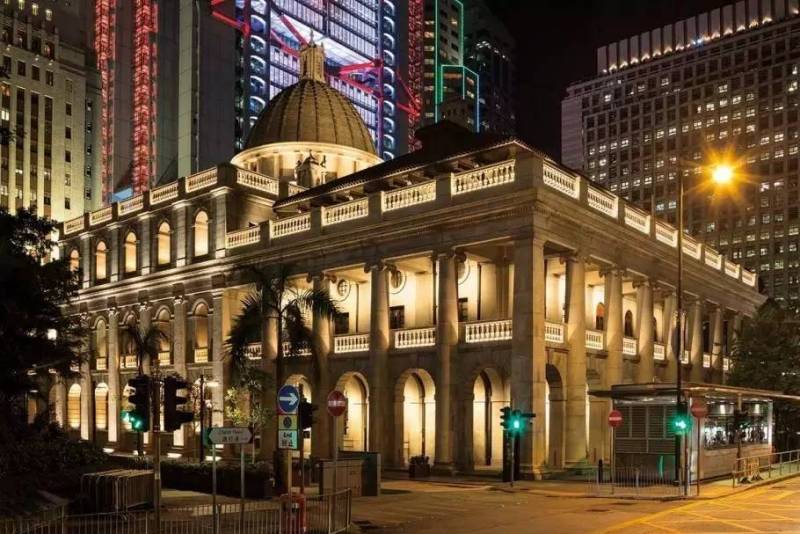

香港最显著殖民时代的建筑之一，103岁的法院。洗墙灯用暖白光洗亮建筑，突出建筑外墙的完美，让终审法院变成一个现代化充满活力的建筑。
光源-LED IP-66 瓦数-28W 光色-3000K 流明-1254 A-800 B-65 C-90。
材质：灯壳-ADC3压铸铝合金； 面板-304抗腐蚀不锈钢； 螺钉- 不锈钢内六角螺 丝； 表面玻璃-15mm强化安全玻璃； 密封圈和垫圈- 耐水蒸汽硅胶； 反光 器-1.2mm阳极氧化铝，纯度99.9%，Ⅲ级彩虹度；预埋件-压铸铝，PVC。
表面处理：机械性及化学性防腐蚀处理。
电器：高功率因素（0.9）电感镇流器，带过温过载保护。
输入电压：220V AC 50Hz。

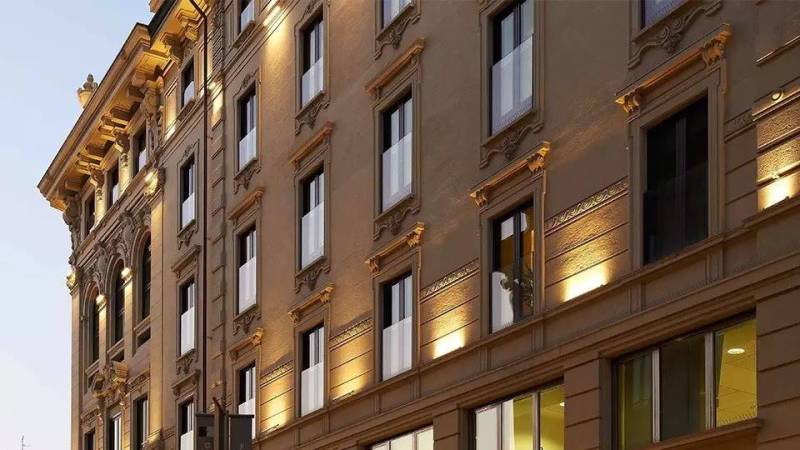

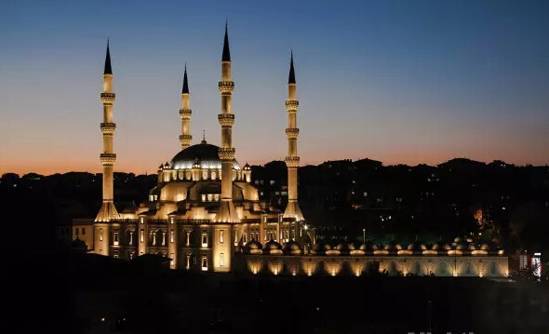

用3000K洗墙灯洗亮建筑墙壁。
灯具也隐藏的比较好，做到见光不见灯。
光源-LED IP-68 瓦数-25W 光色-3000K 流明-974 A-1000 B-50 C-70。
材质：灯体-6063铝合金挤出成型；支架-6063铝合金冲压成型不锈钢螺栓紧固；端盖-YL113铝合金压铸成型；出光面-4mm厚高清透钢化玻璃；防水挡卡-6063铝合金冲压成型；螺丝-不锈钢；密封圈-耐老化硅胶；电缆-特殊工艺防负压电缆线，常规外留30cm；二次光学透镜-PMMA。
表面处理：阳极氧化处理
输入电压：220V AC 50Hz。
光源-LED IP-67 瓦数-45W 光色-2500K 流明-1867 A-1000 B-75 C-90。
材质：灯体-6063铝合金挤出成型；端盖-YL113铝合金压铸成型；出光面-4mm厚高清透钢化玻璃；防水挡卡-6063铝合金冲压成型；螺丝-不锈钢；密封圈-耐老化硅胶；电缆-特殊工艺防负压电缆线，常规外留30cm；二次光学透镜-PMMA。
表面处理：阳极氧化处理
电器：高功率因素（0.9）电感镇流器，带过温过载保护。
输入电压：220V AC 50Hz。
洗墙灯，顾名思义，让灯光像水一样洗过墙面，主要也是用来做建筑装饰照明之用，还可以用来勾勒大型建筑的轮廓哦。
看完小编今天所编排的洗墙灯白皮书，你们有木有爱上“他”呢~
小编已经爱的不要不要的了~
灯具白皮书还在继续，下期你们想要看什么？
留言来告诉小编静静吧！
