德国人用了10年时间，把一个旧仓库改造成了新地标！
不疯魔，不成活
文章转自公众号：一起设计（ID：together-design）
本文已获授权
这样的设计寄托着一个城市的梦想

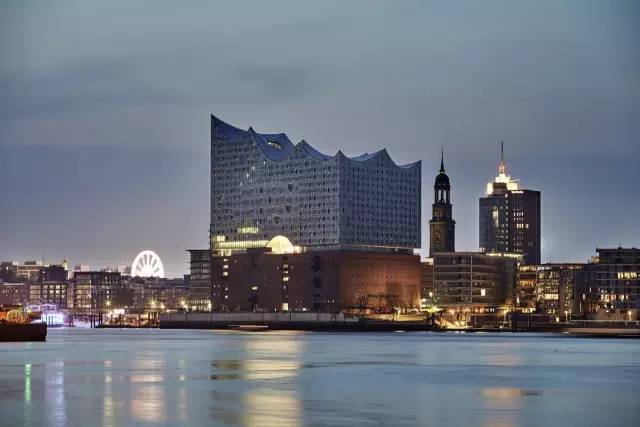

汉堡易北音乐厅
Elbphilharmonie
01
历史

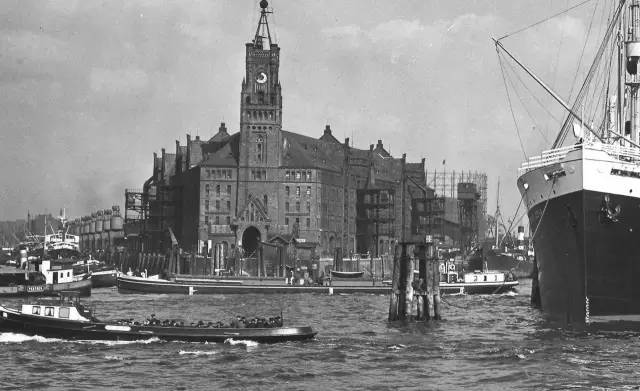

德国汉堡的老港口最大的仓库
名为Kaiserspeicher始建于1875年
有19,000平方米的存储空间
在第二次世界大战中被轰炸的损坏严重
在战后刚结束的德国百废待兴
修复这栋建筑的成本过于昂贵
1963年汉堡人作出一个艰难的决定：
炸掉、在原地新造一个仓库

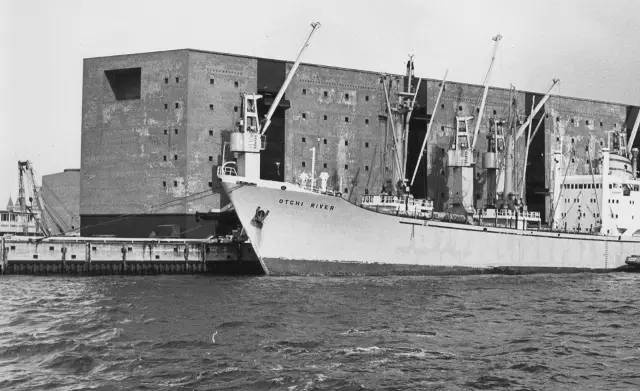

它被然后重建并更名Kaispeicher

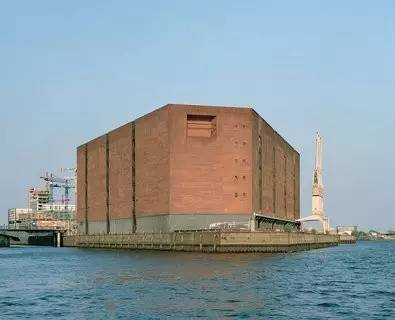

随着海运集装箱运输的兴起
在20世纪90年代Kaispeicher
完全失去了它的重要性
02
设计

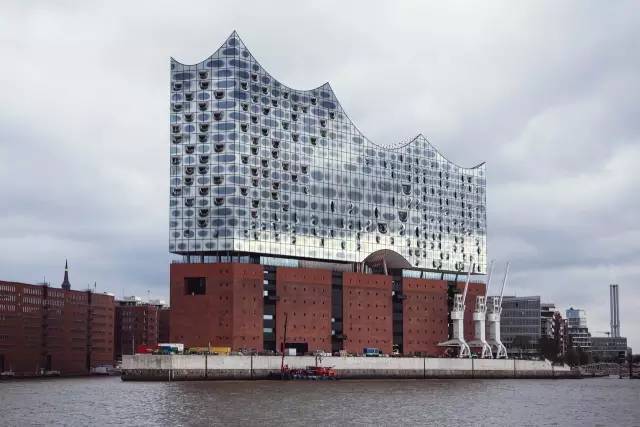

2003年，汉堡开发商委托
赫尔佐格和德梅隆设计
在老Kaispeicher仓库之上造新音乐厅
赫尔佐格和德梅隆、阿斯肯墨根（Ascan Mergenthaler）

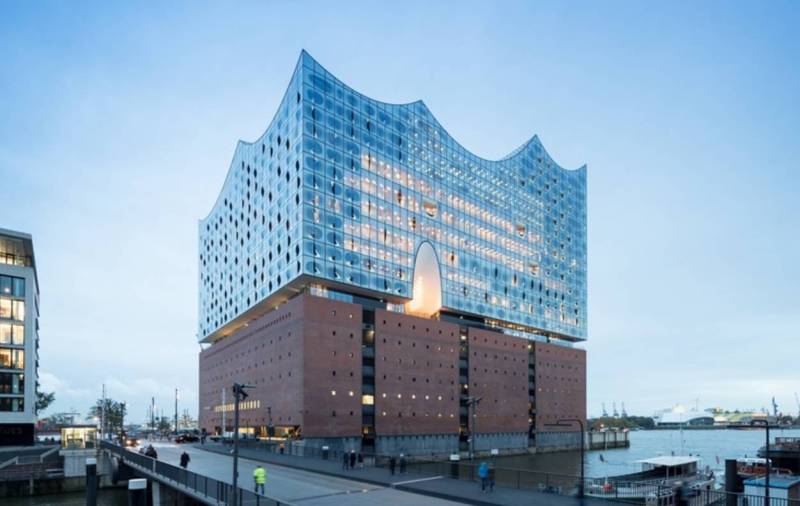

设计的概念很简单

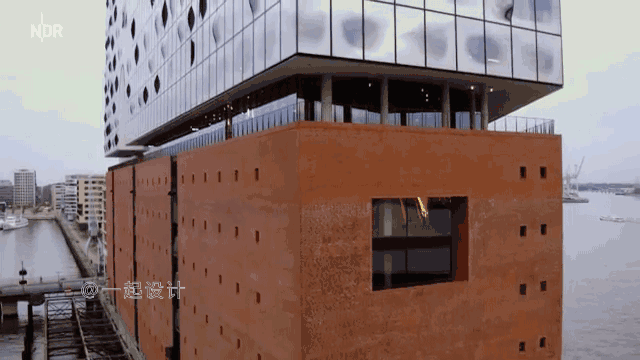

就是在仓库上面
加一个波浪形的玻璃盒子
超有创意的玻璃幕墙
波浪形的屋顶对着
港口新城的方向
新建筑里面可以容纳
两个音乐厅、一个豪华酒店
45套住宅公寓、室内停车场

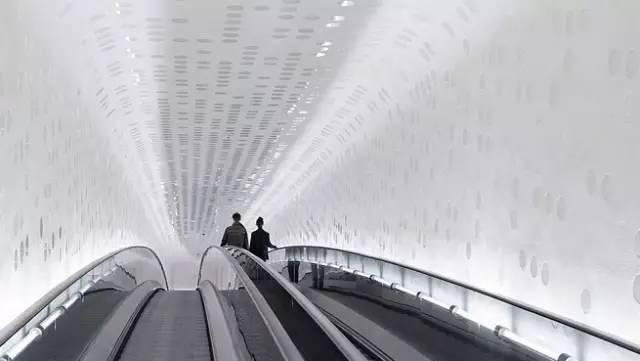

和一个超长的自动扶梯直通广场
03
拆除

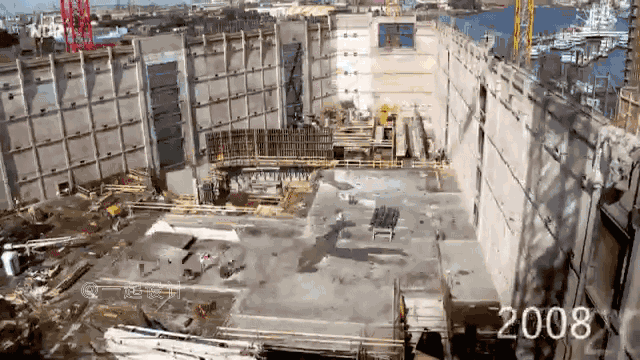

除了外墙的墙壁被保留下来以外
而整个内部是用挖掘机清除掉
25吨的建筑垃圾
最初预计成本只有7700万欧元
但由于设计和施工的问题
以及2008年后急剧上升的建造成本
最后花掉约7.89亿欧元
超过最初预算的10倍之多
04
玻璃幕墙
建筑师要求的玻璃幕墙
有3种变化
1:平面的纹理变化
2:曲面的变化
3:局部的弧形开口处

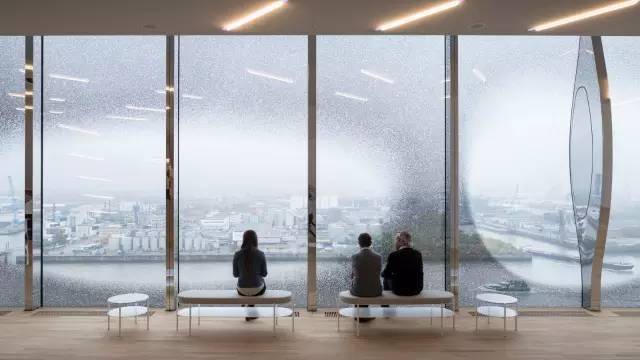

玻璃内夹定制纹样
平面图案的变化

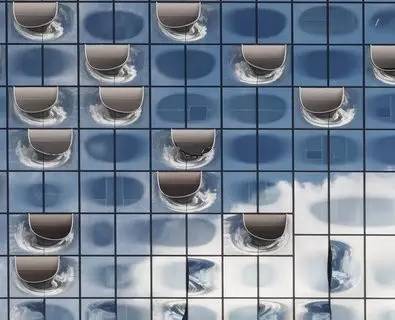

整个建筑有着1000多个弧形玻璃
需要度身订造

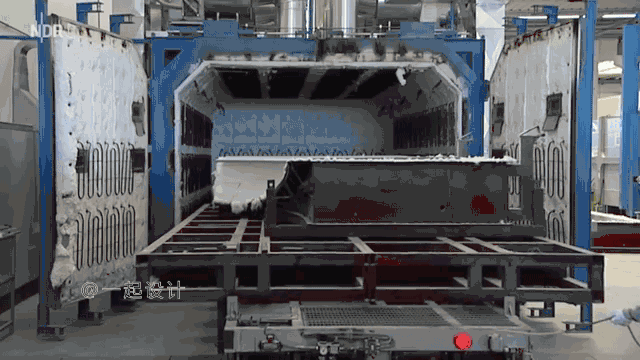

为了达到设计的弧形开口
将一大块玻璃进行热弯

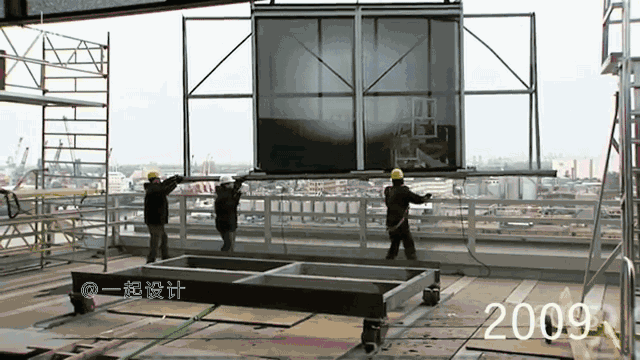

这样的玻璃幕墙对安装的要求是极高的
通过风机喷水的方式来检验极端天气
外墙玻璃是否有渗漏

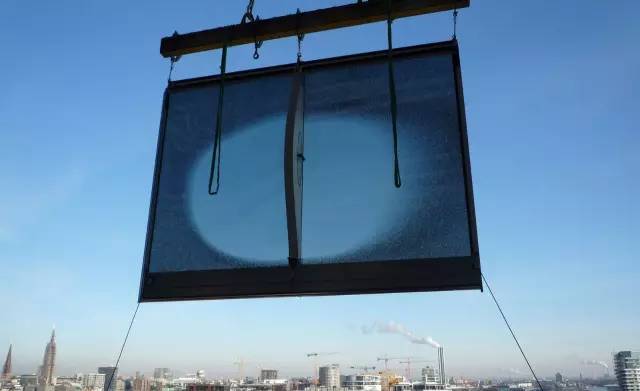

用重物的撞击检验
弧形玻璃幕墙的牢度
在工程师的努力下
就这样一个充满创意和
超高施工难度的外墙完成了

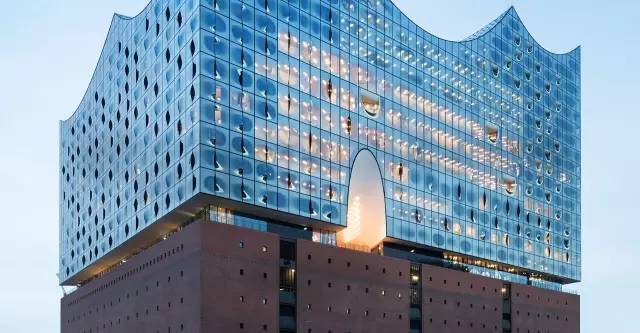

弯曲的窗口被划分成矩形凸出网格
每个面板都可以单独亮起
可以创建发光的字母
从内、外面看都有非常奇特的视觉感受
05
广场和屋顶

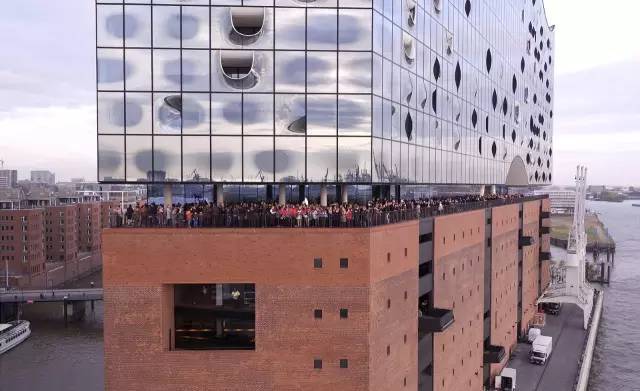

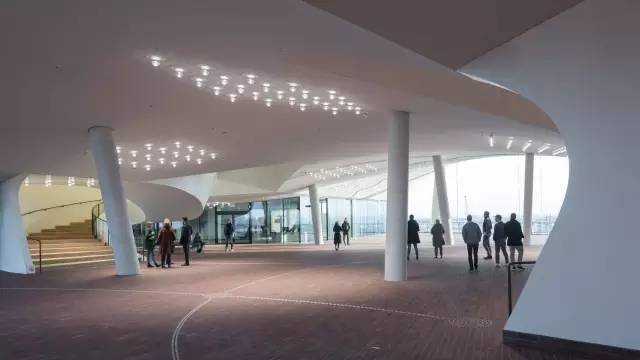

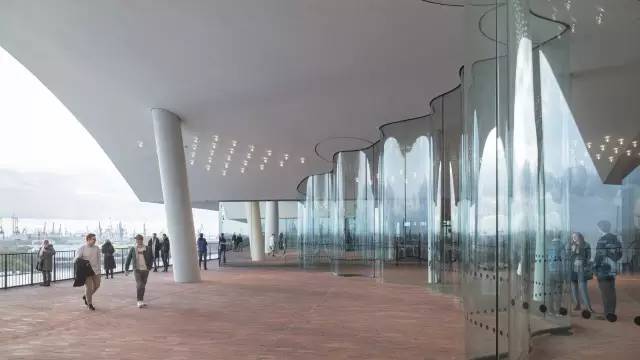

从一楼乘坐自动扶梯可以直达37米的广场
这个高度就是原仓库的屋顶
从这里可以俯瞰河景
也是音乐厅场间休息的好地方
屋顶也是另一个可供休息
和观赏城市美景的区域

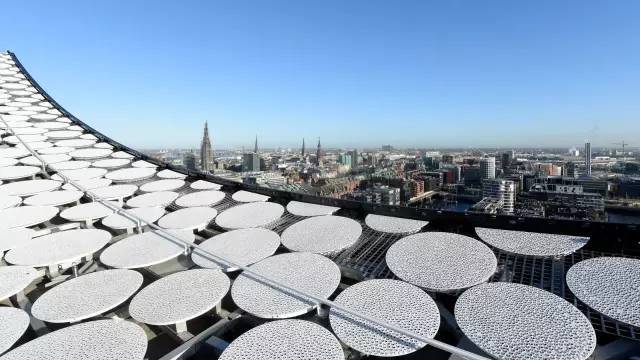

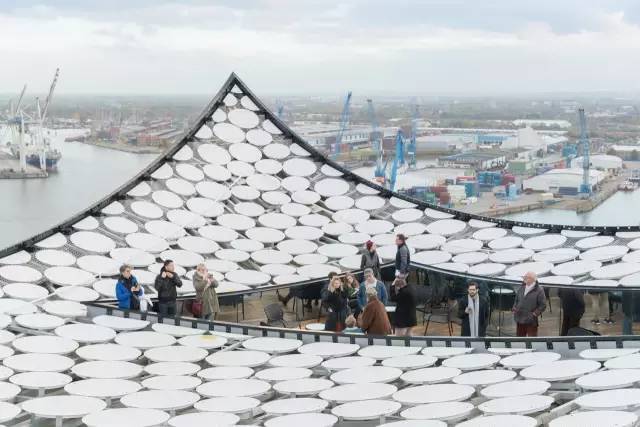

6000个圆形光亮面板直接安装在屋顶
构成了最炫目的光反射
06

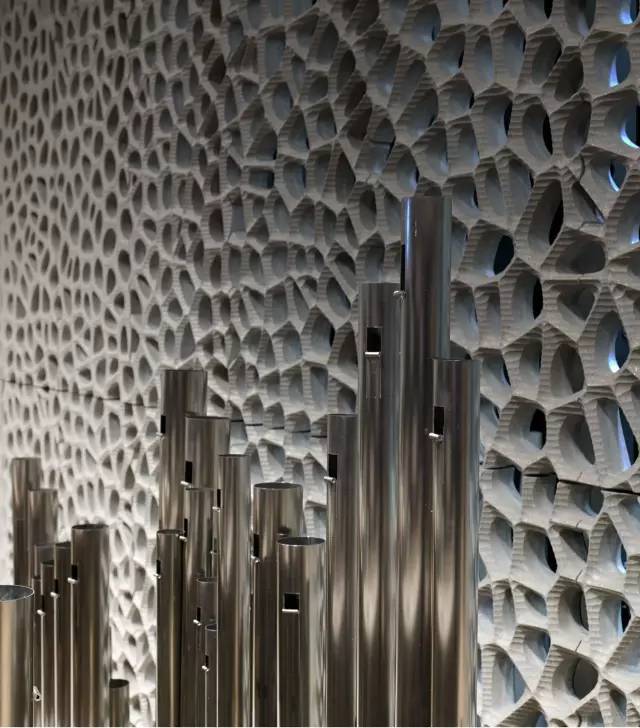

音乐厅材料

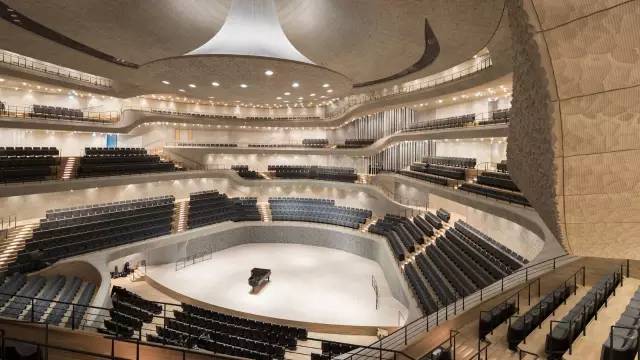

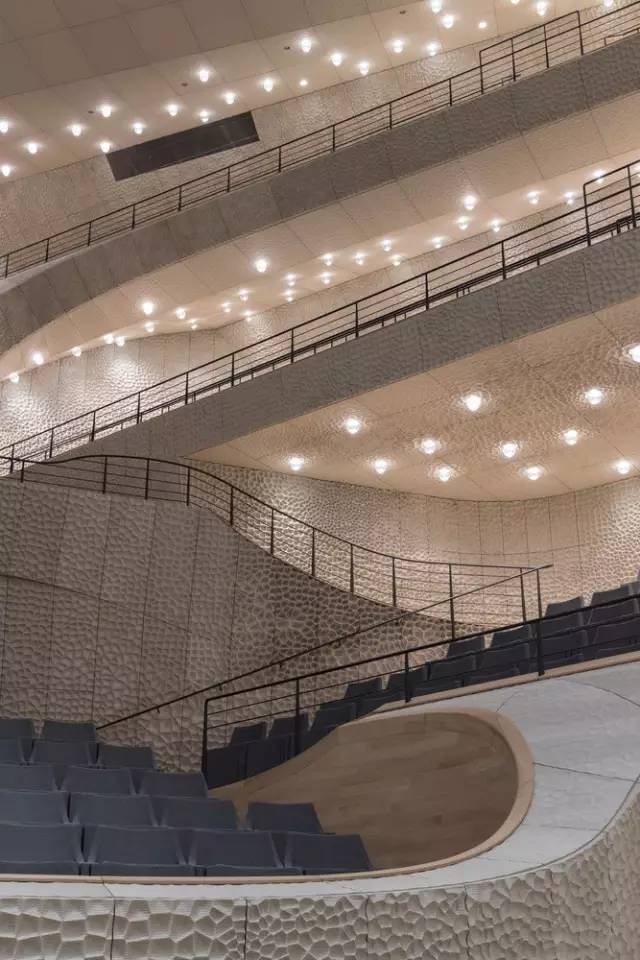

最大的音乐厅拥有2,100个客人座位
音乐厅采用了与建筑的外观
造型相协调的室内材料

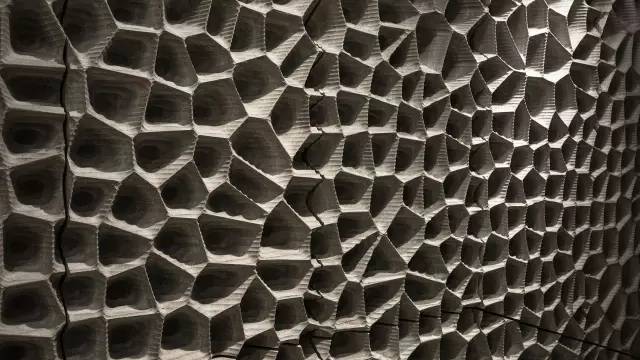

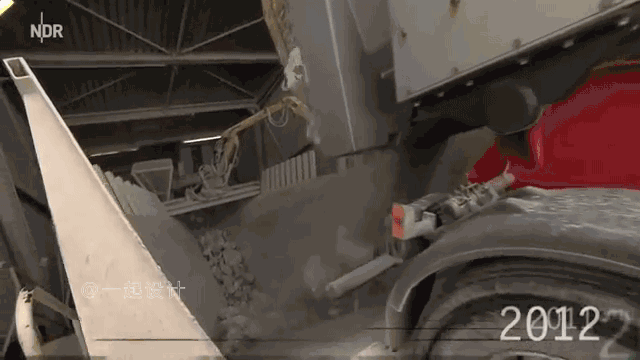

材料是通过回收的废物
重新粉碎压制而成的人造板
用程序控制的机床
对人造石板进行钻凿

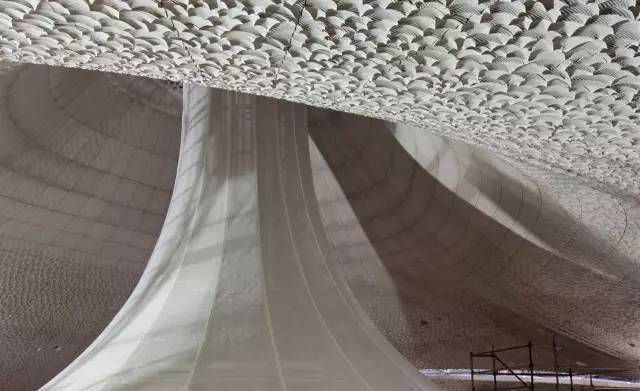

通过这种特殊的打磨
形成一种自然的纹理变化
07
音乐厅灯具

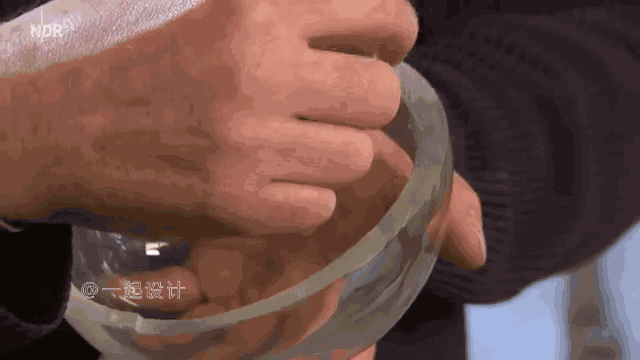

每一个灯罩都是手工定制
在德国的小乡村的手工作坊内
由工匠们一个个手工打造而成
为了保证使用的耐久度
每个灯罩的壁厚都是超出常规所想象
08
音乐厅声学
为了达到世界一流的音乐厅
声学的设计是非常重要的
请来日本声学设计大师：
丰田泰久（Yasuhisa Toyota）

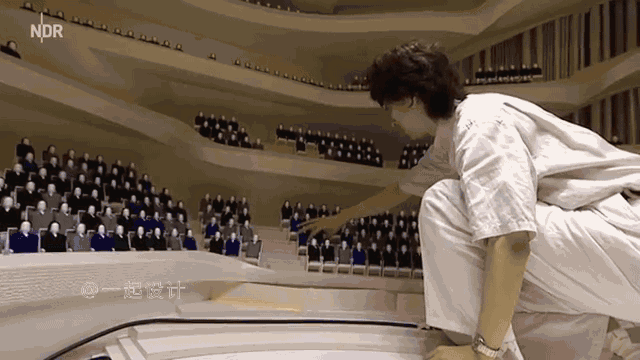

先根据图纸比例制成室内的完整模型
甚至会考量到每一个观众对声音的影响
从每一个人偶的方位来测试

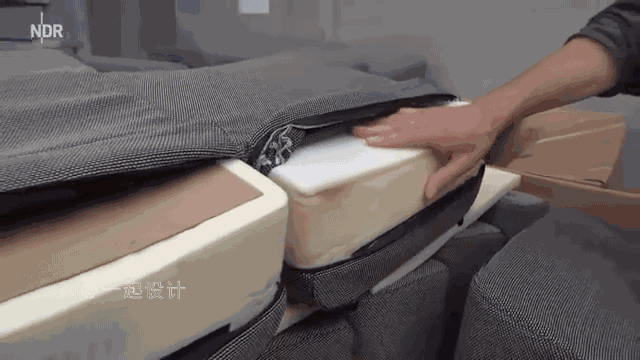

为了测试观众椅对声音的影响
还请人来实地测试
最终敲定椅子的海绵厚度和布料材质
09
外墙灯光和屋顶花园
从2003年的设计
2006年开始施工
2016年10月31日晚上

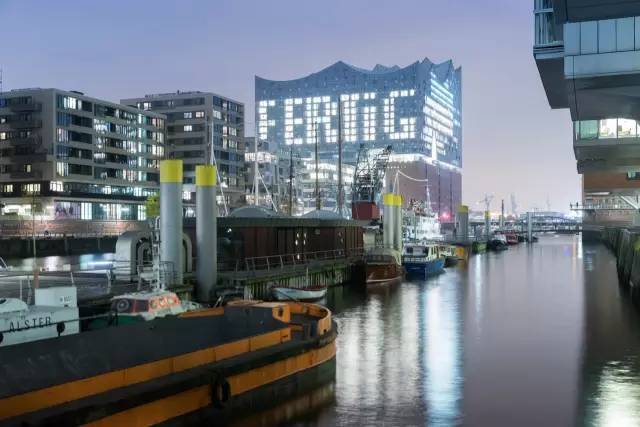

汉堡易北音乐厅的外墙
拼出“FERTIG”（德语为“已完成” ）
标志着10年建设期的终于结束
建筑公司Hochtief公司交给大楼移交给汉堡市
它的第一场音乐会定于2017年1月11日
这个周末开放它的第一批客人
感兴趣的看视频
至此一个旧仓库改造为
一个城市的新地标
一个寄托着城市梦想的地方
