照明灯具白皮书之地埋灯
LIGHTING HANDBOOK OF RECESSED DOWNLIGHT

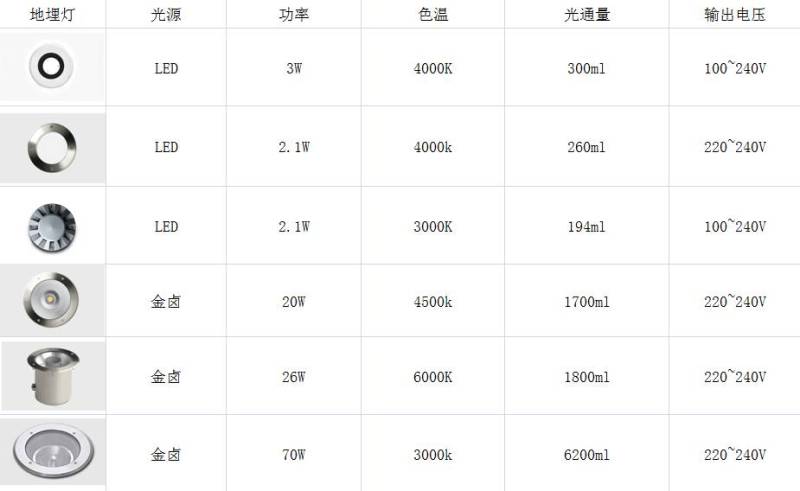

一.常用地埋灯种类
TYPE OF RECESSED DOWNLIGHT
二.地埋灯简介
BRIEF OF RECESSED DOWNLIGHT
地埋灯在我国科技照明领域应用很广泛，它是埋在地面供人照明因而得名地埋灯，电 压：12V—220V 功 率：1-36W控制方式：内控，外控，DMX512控制均可；光源有金卤和LED光源两种，LED光源更常见。
今天就来给大家介绍几种常用的地埋灯具！

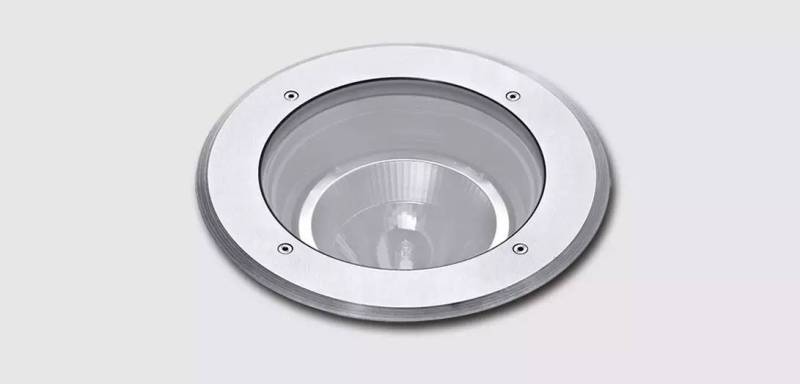

该灯具为一体式散热灯具，使用安全玻璃，灯具外壳为装饰环和不锈钢制成。采用阳极氧化铝反射。
LED色温可选3000K、4000K或6000K。防护等级为IP67。

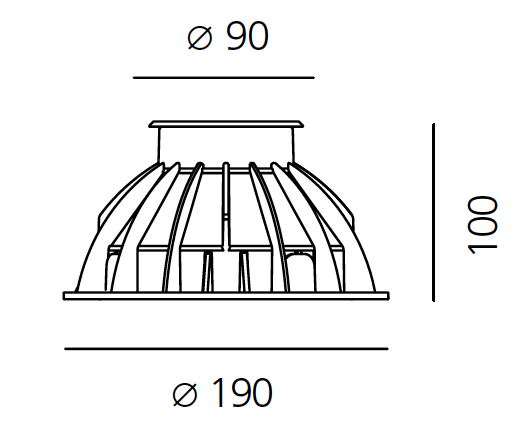

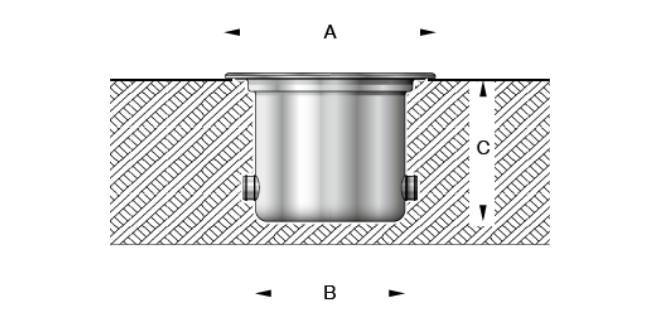

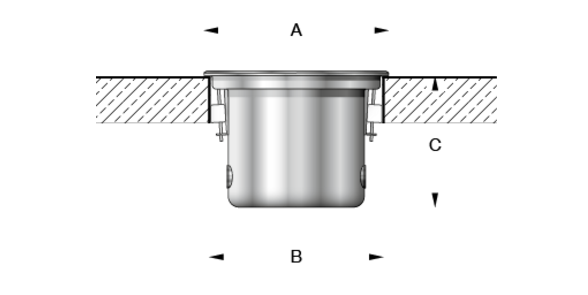

光源-LED 瓦数-3W 流明-300 A-90 B-190 C-100。

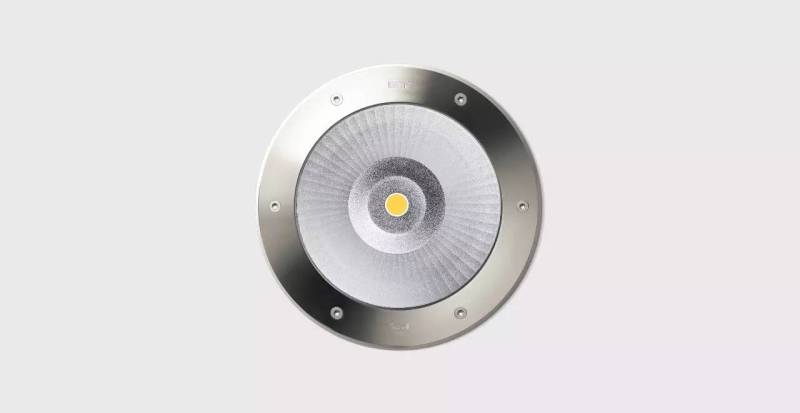

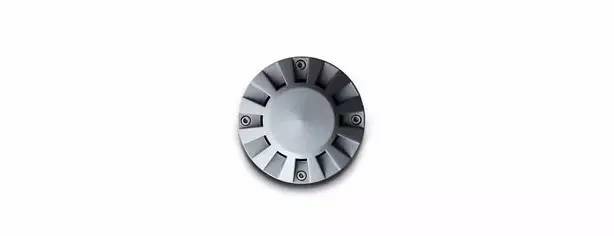

△细节图

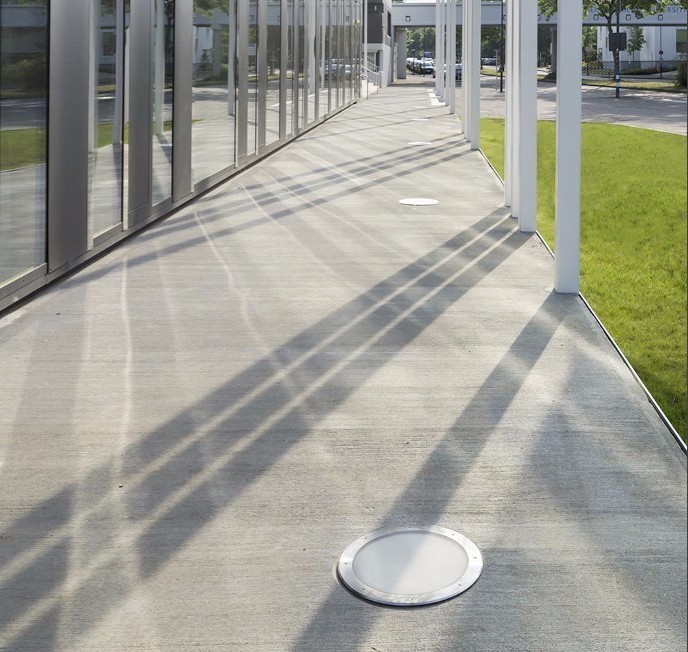

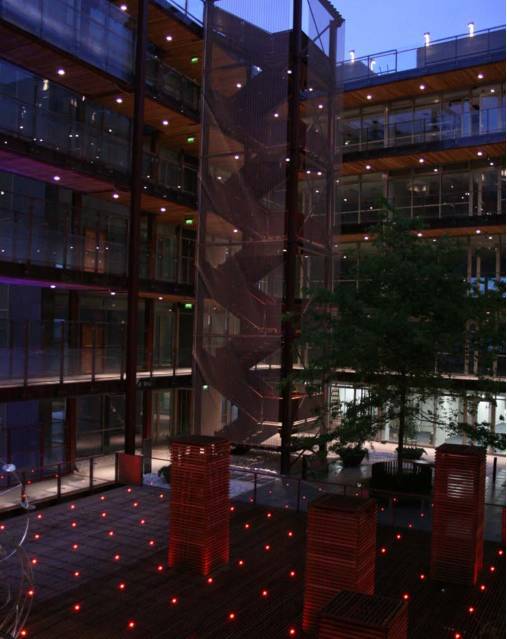

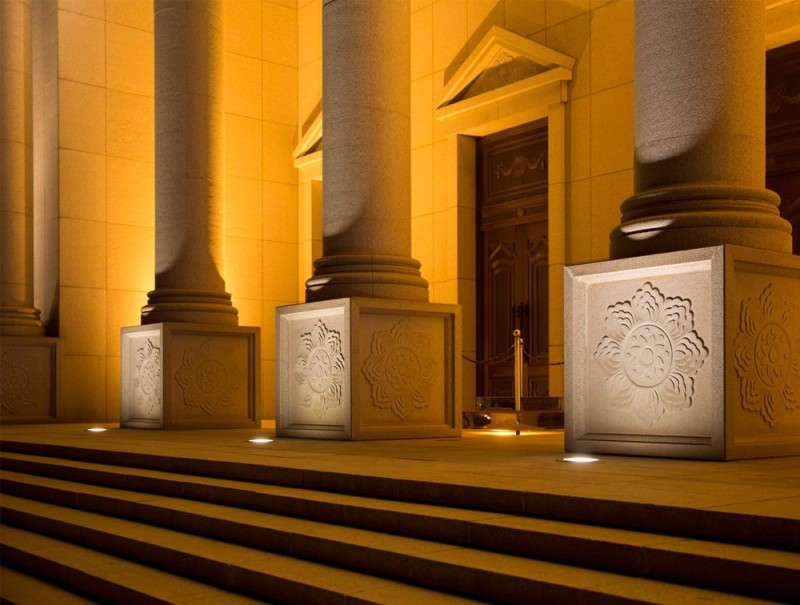

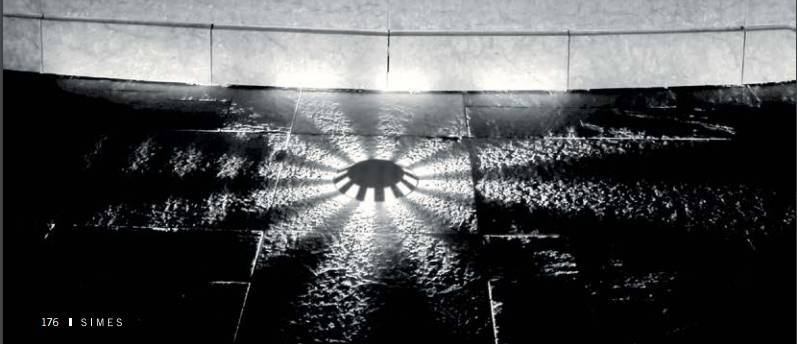

△应用案例

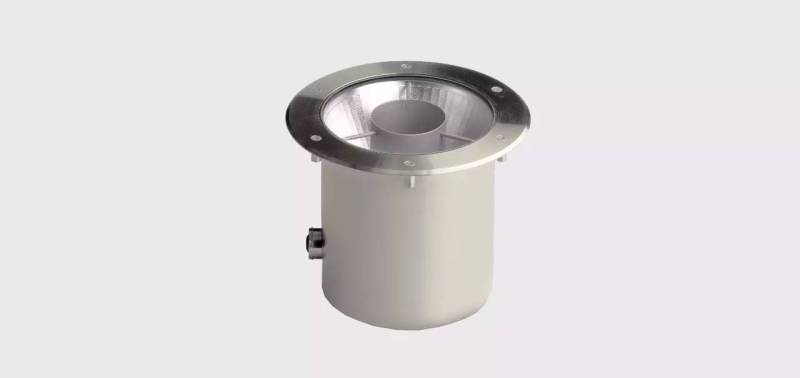

该灯具为一体式散热灯具，使用白色安全玻璃，灯具外壳为装饰环和不锈钢制成。采用阳极氧化铝反射。
LED色温可选3000K、4000K。防护等级为IP68。
光源-LED 瓦数-2.1W 流明-260 A-115 B-35 C-100。

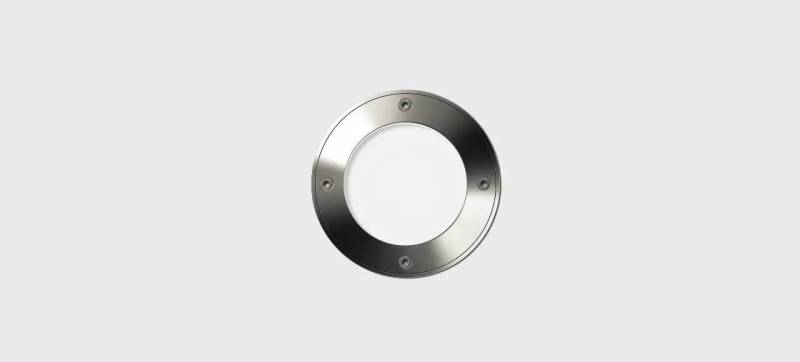

△细节图

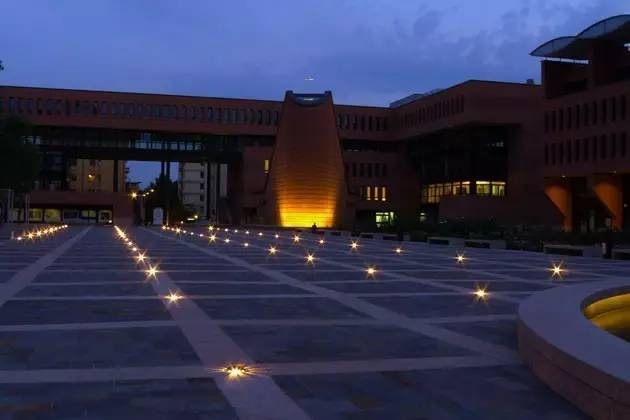

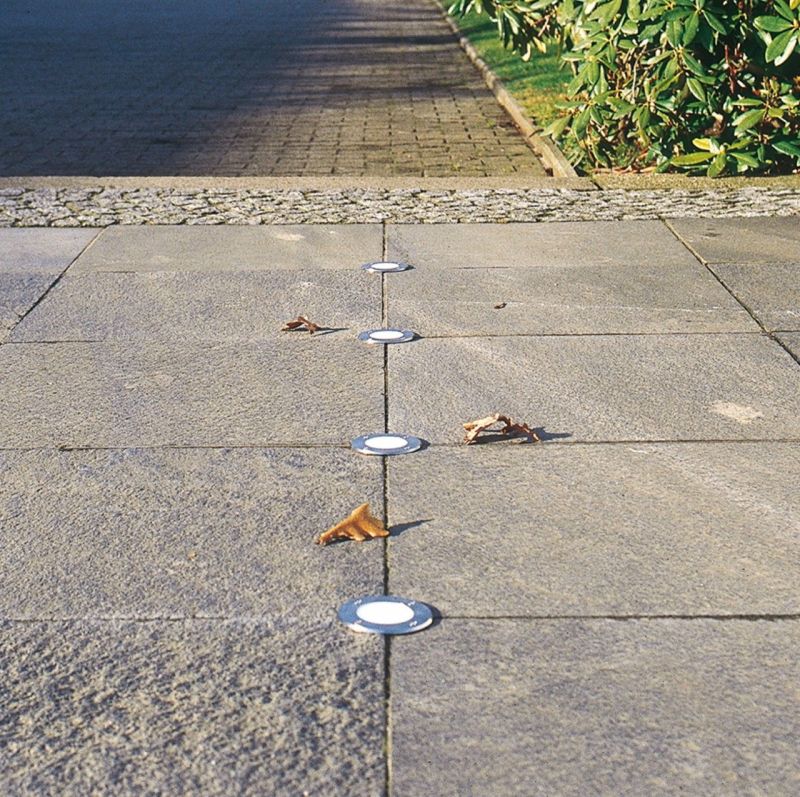

△应用案例
该灯具使用的磨砂玻璃和深凹式设计可以很好的防止炫光。
“无铜”铝压铸外壳具有可抗腐蚀性。
色温可选3000K、4000K/6500K。防护等级为IP67。
光源-LED 瓦数-2.1W 流明-194 A-103 B-184 C-195。
△细节图

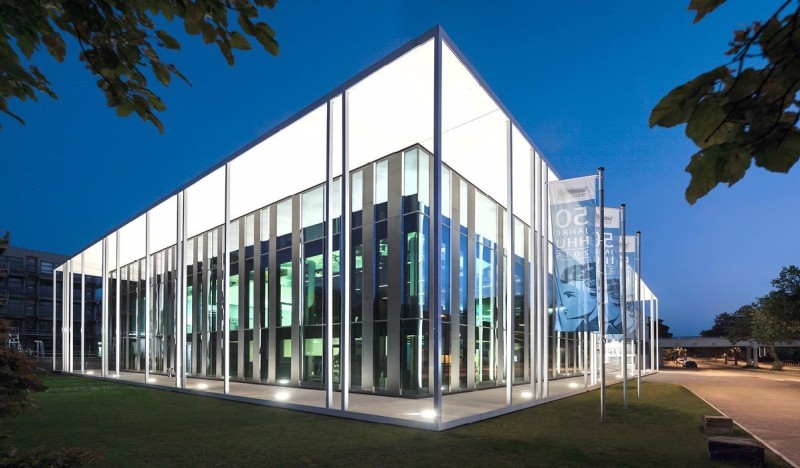

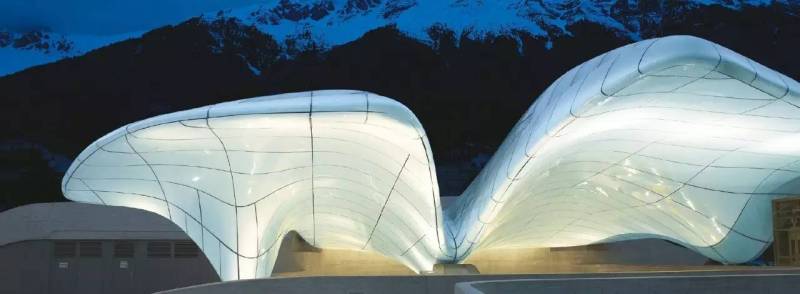

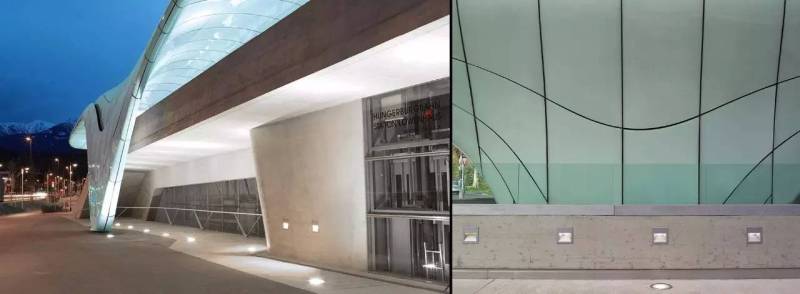

△应用案例
该灯具为一体式散热灯具，使用透明安全玻璃，灯具外壳为装饰环和不锈钢制成。采用阳极氧化铝反射。
色温可选3000K、4000K。防护等级为IP68。
光源-金卤 瓦数-20W 流明-1700 A-205 B-182 C-170。
△细节图

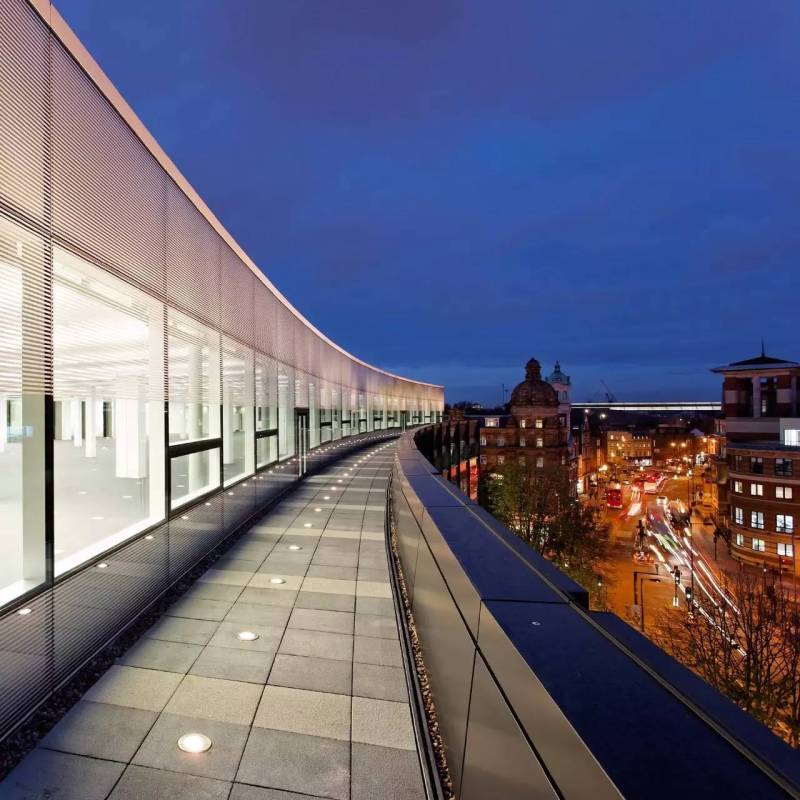

△应用案例

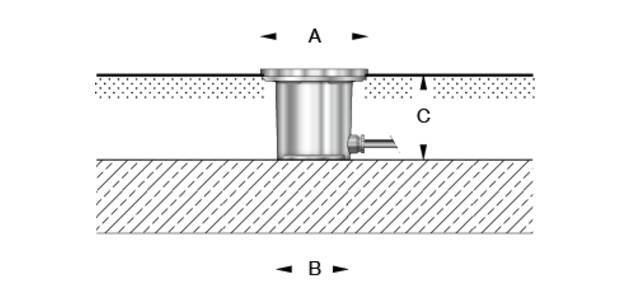

该灯具整个灯壳由不锈钢制成。在草坪表面或花圃、铺砌表面进行安装时，可使用安装座。
色温可选3000K、4000K/6500K。防护等级为IP68。
光源-金卤 瓦数-26W 流明-1800 A-245 B-175 C-185。
△细节图

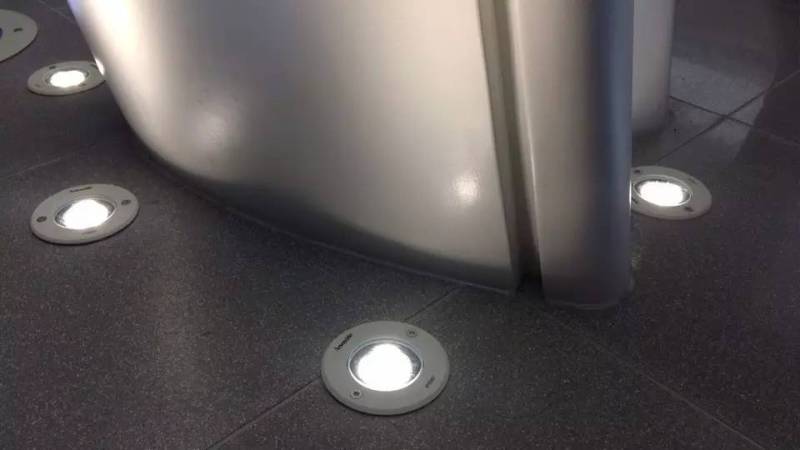

△应用案例

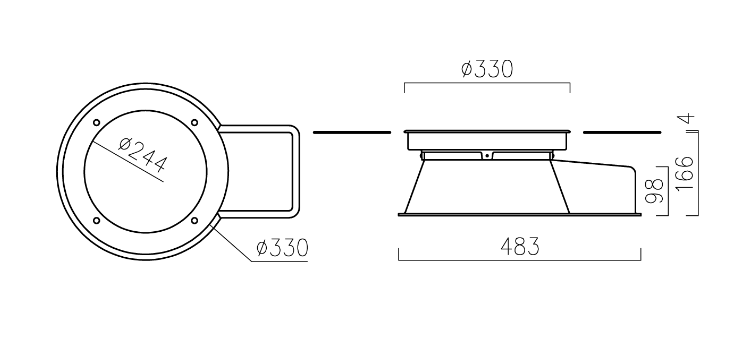

埋地上照灯具，玻璃表面温度≤85℃；静态承压2000kg，适用环境温度范围：-40℃~+50℃， 不锈钢面板，IP67，一类绝缘防护。
色温可选3000K、4200K。防护等级为IP67。
光源-金卤 瓦数-70W 流明-6200 A-330 B-483 C-166。
△细节图
△应用案例
三.应用案例
CASE

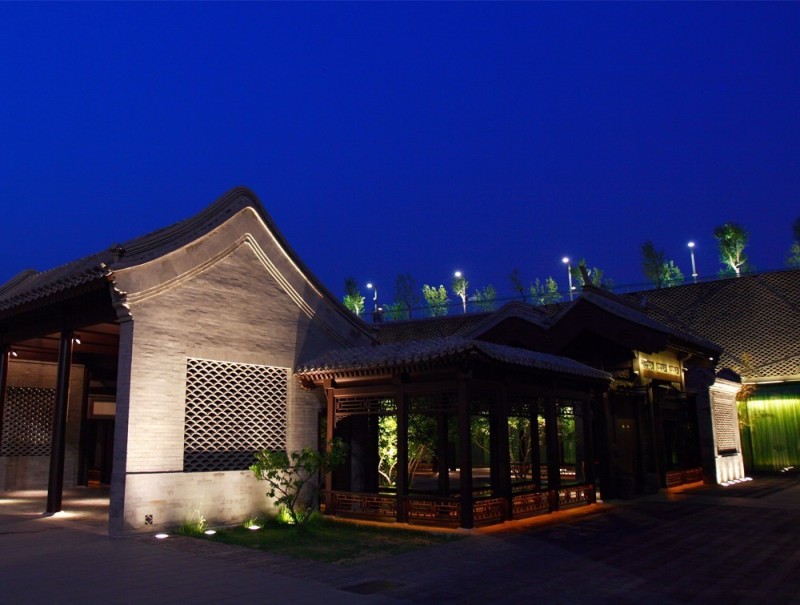

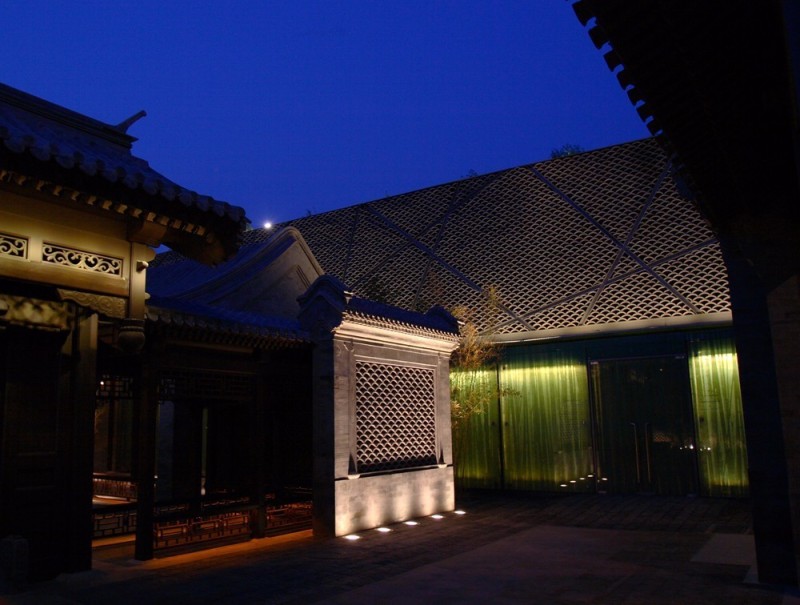

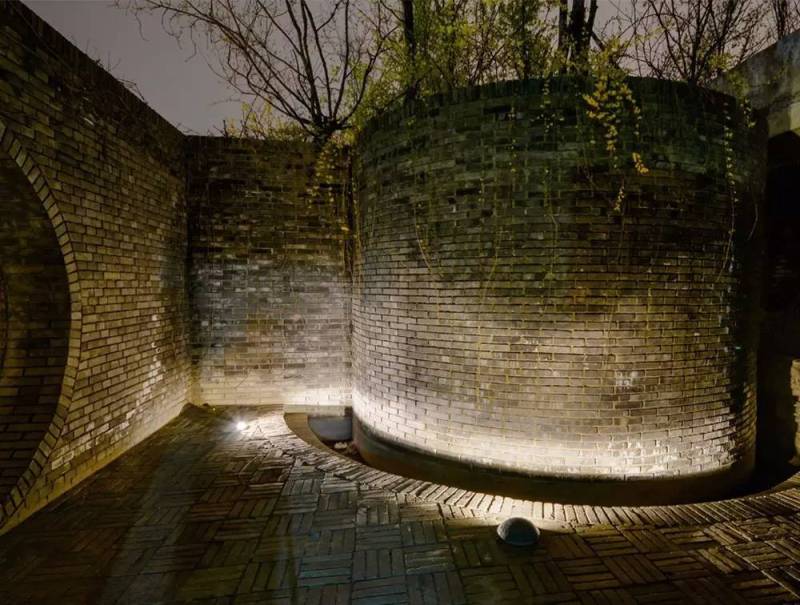

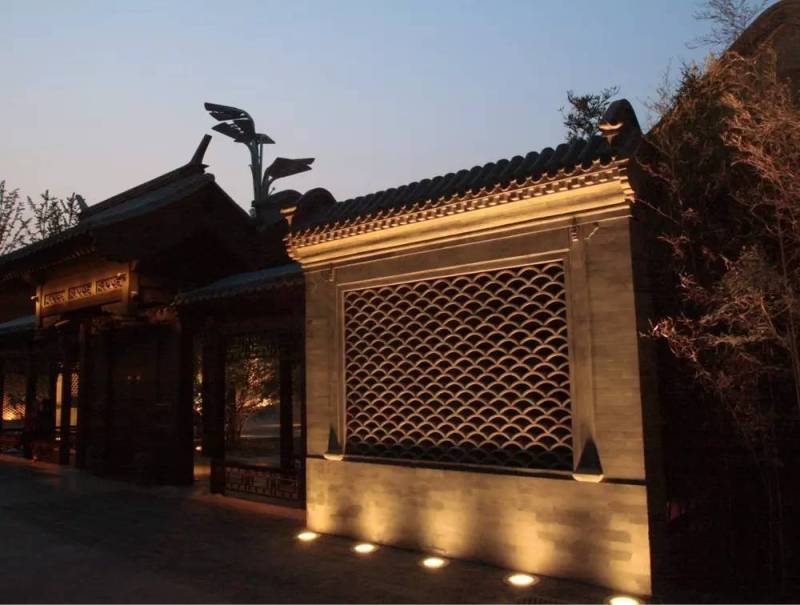

院中一个反复出现的元素是镂空瓦墙，照明设计师充分利用它视觉上似透未透的特点，从不同的角度观看，获得不同的效果，本身亮显后，前景的植物形成生动的剪影，和造型明确的漏窗相映成趣。
光源-金卤 IP-67 瓦数-35W 光色-3500K 流明-3400 A-288 B-200 C-424。
材质：灯壳-ADC3压铸铝合金； 面板-304抗腐蚀不锈钢； 螺钉- 不锈钢内六角螺 丝； 表面玻璃-15mm强化安全玻璃； 密封圈和垫圈- 耐水蒸汽硅胶； 反光 器-1.2mm阳极氧化铝，纯度99.9%，Ⅲ级彩虹度；预埋件-压铸铝，PVC。
表面处理：机械性及化学性防腐蚀处理。阿克苏•诺贝尔抗紫外线聚酯粉，户外等级喷涂 系统，200℃热固化。
电器：高功率因素（0.9）电感镇流器，带过温过载保护。
输入电压：220V AC 50Hz。
安装：PG09，IP68防护等级线扣， 适配直径为Ø7.5-9.5mm电线， 工厂出线 1.5m，为3芯的1.5mm²电线。

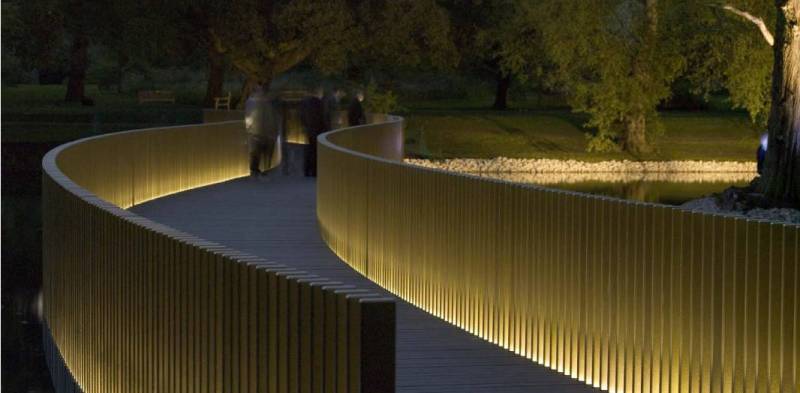

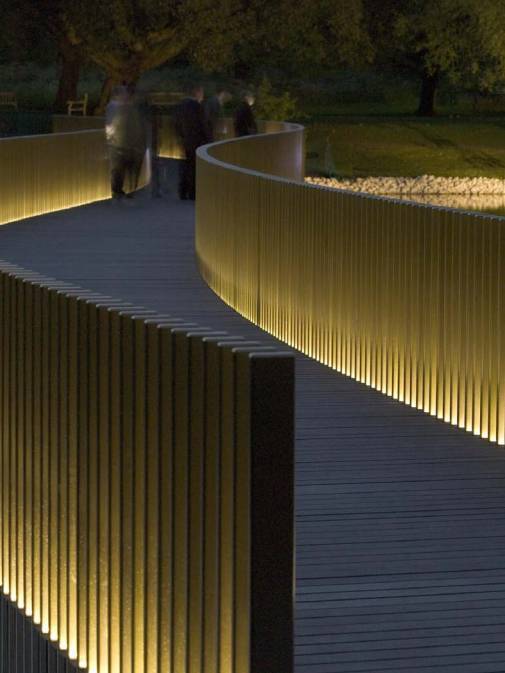

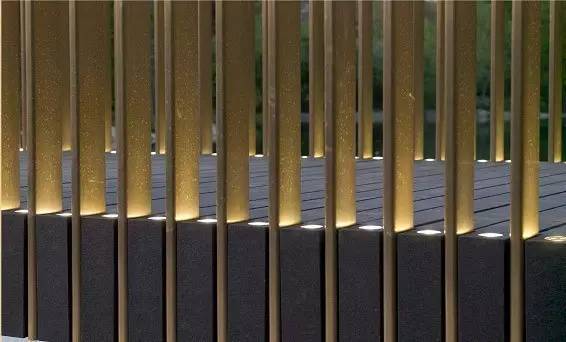

地埋灯穿插在木栏杆之间，打亮栏杆两侧
该灯具使用的磨砂玻璃和深凹式设计可以很好的防止炫光。
光源-LED IP-68 瓦数-2.5W 光色-3000K 流明-260 A-50 B-35 C-108.5。
材质：灯壳-ADC3压铸铝合金； 面板-304抗腐蚀不锈钢； 螺钉- 不锈钢内六角螺 丝； 表面玻璃-15mm强化安全玻璃； 密封圈和垫圈- 耐水蒸汽硅胶； 反光 器-1.2mm阳极氧化铝，纯度99.9%，Ⅲ级彩虹度；预埋件-压铸铝，PVC。
表面处理：机械性及化学性防腐蚀处理。阿克苏•诺贝尔抗紫外线聚酯粉，户外等级喷涂 系统，200℃热固化。
电器：高功率因素（0.9）电感镇流器，带过温过载保护。
输入电压：220V AC 50Hz。
安装：PG09，IP68防护等级线扣， 适配直径为Ø7.5-9.5mm电线， 工厂出线 1.5m，为3芯的1.5mm²电线。

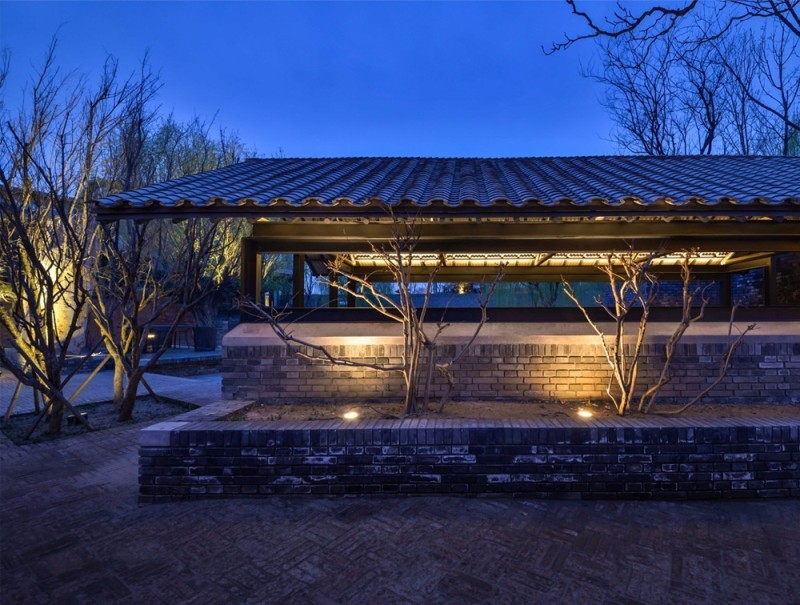

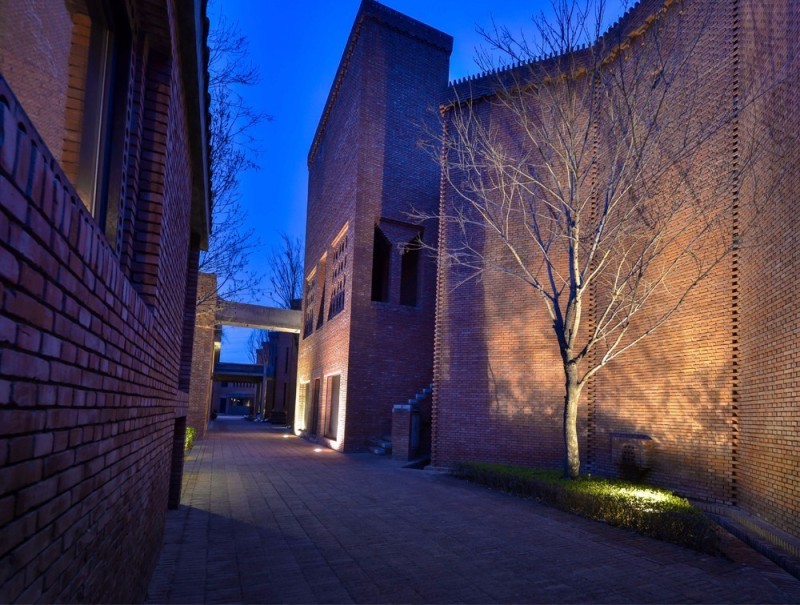

红砖美术馆地处北京市朝阳区东北部一号地国际艺术区，园区占地面积约二万平方米，展馆面积近一万平方米，由收藏家闫士杰和曹梅夫妇创立。
光源-LED IP-68 瓦数-6W 光色-3000K 流明-630 A-240 B-200 C-221。
材质：灯壳-ADC3压铸铝合金；螺钉-不锈钢内六角螺丝；表面玻璃-模注安全玻璃； 密封圈和垫圈-耐水蒸汽硅胶；反光器-0.7mm阳极氧化铝，纯度99.85%，Ⅲ 级彩虹度；安装托架-ADC3压铸铝合金。
表面处理：机械性及化学性防腐蚀处理，阿克苏•诺贝尔抗紫外线聚酯粉，户外等级喷涂 系统，200℃热固化。
电器：高功率因素（0.9）电感镇流器，带过温过载保护。
输入电压：220V AC 50Hz。

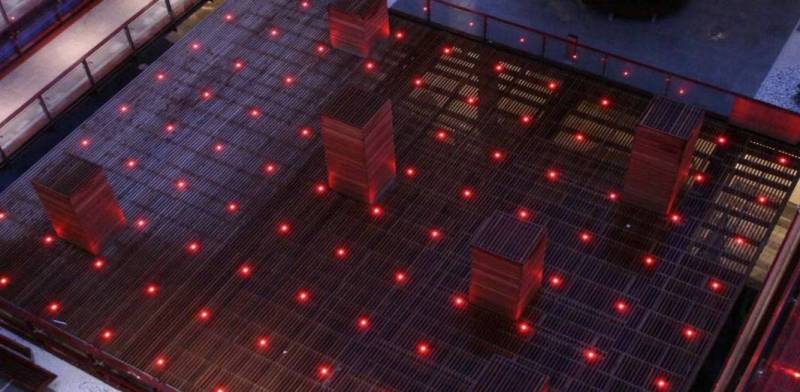

照明巧妙地处理了花园的环境，让花园也有一个美丽的夜晚。
光源-LED IP-68 瓦数-7.1W 光色-红光 流明-700 A-66 B-54 C-125。
材质：灯壳-ADC3压铸铝合金；螺钉-不锈钢内六角螺丝；表面玻璃-模注安全玻璃； 密封圈和垫圈-耐水蒸汽硅胶；反光器-0.7mm阳极氧化铝，纯度99.85%，Ⅲ 级彩虹度；安装托架-ADC3压铸铝合金。
表面处理：机械性及化学性防腐蚀处理，阿克苏•诺贝尔抗紫外线聚酯粉，户外等级喷涂 系统，200℃热固化。
电器：高功率因素（0.9）电感镇流器，带过温过载保护。
输入电压：220V AC 50Hz。
地埋灯在照明布置中的作用不可低估。他既能用做主体照明，也可当做辅助照明。让夜景环境变得更美丽，可以起到“画龙点睛”的效果哦。
看完小编今天所编排的地埋灯白皮书，你们有木有爱上“他”呢~
小编已经爱的不要不要的了~
灯具白皮书还在继续，下期你们想要看什么？
留言来告诉小编静静吧！
