—— 技术特性专业解析
>>>>>>>>>>>>>
中昊恒压COB光源通过创新技术实现高效稳定的照明解决方案：其核心采用正极端串联恒流IC设计，通过并联多个IC动态调节电流，在恒压输入下精准稳流，单电源即可驱动多组并联灯具，兼顾光效优化与系统成本节约，为多场景应用提供高性价比选择。
恒压技术原理

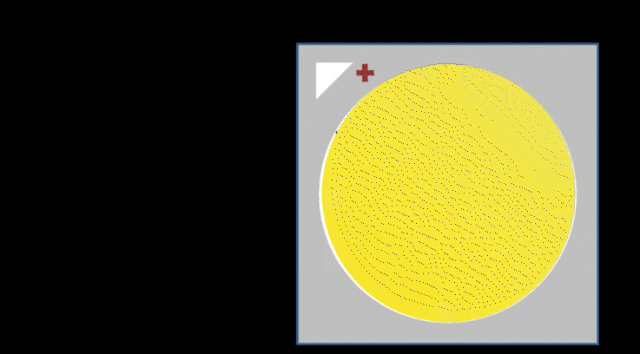

在光源正极端串联恒流IC，IC端通过并联多个IC去改变整个COB的电流，通过恒流IC稳流的作用去实现恒压的效果。
*单颗恒流IC功耗：
典型电流最大150mA，电压3V，功耗为0.45W；最大工作电压下，电压7V，功耗1.05W，
恒流IC能承受的极限功耗为1.2W，保障恒流IC可靠运行。
恒压产品技术特性
单色产品：
●
采用热沉降荧光粉覆膜技术，有效降低COB光源的发热
●
恒压输入，自动恒流，单个电源驱动多组并联灯具
恒流COB
恒压COB
双色产品：
●
采用最新的芯片级荧光粉技术，实现不同色温之间采用马赛克式均匀排布
●
更容易实现透镜及反光杯等的光学配光，大幅降低透镜及反光杯等的设计难度和成本
●
恒压输入，自动恒流，单个电源驱动多组并联灯具
环状排布
条状排布
恒压马赛克阵列排布
恒流马赛克阵列排布
产品特性曲线
Vf-P曲线图
●
电压与功率变化曲线随着电压升高达到24V/48V，COB功率到达典型功率，当电压继续升高，功率也会继续升高，变化趋势变小。最小工作电压不能低于85%。
Vf-If曲线图
●
电压与电流变化曲线随着电压升高达到24V/48V，电流达到IC驱动的典型电流，随着电压持续增加，电流变化不大。最大工作电压不能超过12.5%，最大脉冲电压不能超过典型电压10V。
Vf-φ曲线图
●
电压与光通量变化曲线随着电压升高达到24V/48V，光通量达到典型值，随电压的增加，IC的功率变高，光通量变化不大，光效降低。
●
在正常工作情况（TC≤65℃）下，随着温度的上升，产品的电流恒定几乎没衰变
●
当TC≥65℃时，IC会自动保护性地降低电流，避免因温度过高导致损坏光源
可靠性实验数据
●
测试条件：温度(Tc):85°/ 湿度(RH):85％
●
判定标准：
集控线路压降
采用3平方铜线，300米最大压降小于1.2V，整灯功率下降不到1W
更多解析，下期再见……
