京东方QLED技术取得重大突破:500ppi+114%NTSC色域

BOE 创新汇

BOE技术创新资讯分享及创意创新相关活动发布。

近日,京东方集团中央研究院关于高分辨率、全彩量子点发光二极管(QLED)的研究取得重大突破,实现了分辨率500ppi、色域114%NTSC的全彩QLED器件,技术指标全球领先。相关研究论文在国际权威学术期刊Nano Research上发表。

据了解,量子点发光二极管(QLED)被普遍认为是继主动矩阵有机发光二极管(AMOLED)之后更具颠覆性的下一代显示技术。

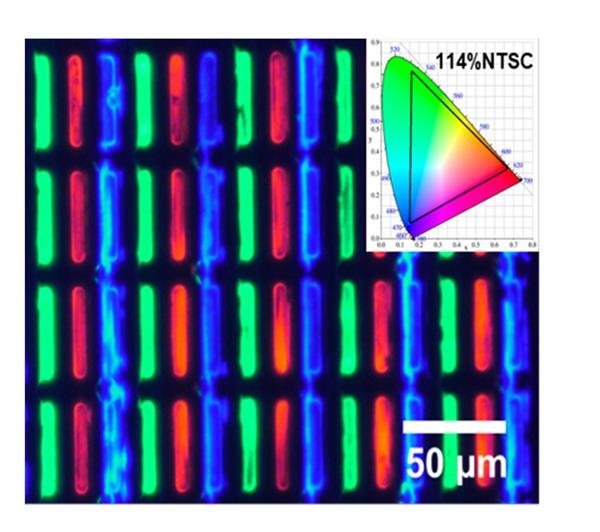

京东方500PPI 全彩QLED器件点亮效果及子像素排布

由于量子点是无机纳米粒子,无法像有机小分子一样,采用蒸镀制程进行图案化,所以喷墨打印一度被认为是实现QLED显示普遍使用的制备工艺。

然而,由于喷墨打印的分辨率限制(< 250ppi),高分辨率QLED图形化成为业内普遍面临的难题。

据悉,京东方高分辨率QLED突破了传统蒸镀与喷墨打印制程对分辨率的限制,使QLED器件的像素密度达到新高度,拓展了QLED在中小尺寸高端显示产品市场的应用。

京东方表示,未来,随着QLED显示的商业化推进,这一成果有望对显示产业带来颠覆性的创新。
