如何降低石英透镜的成本?答案在这里

2020年7月3日,在「2020行家Point·深紫外LED论坛及新产品发布会暨《UV LED产业发展白皮书》成果发布」上,华盛光学总经理王志涛分享了《如何降低石英透镜的成本》的演讲。

石英透镜的成本构成主要包括材料、尺寸大小、尺寸精度及工艺复杂性。会上,王志涛详解了每个模块对石英透镜成本的影响因素和具体的成本对比。

1、材料: 能透过UVC的常见材料有合成石英JGS1,熔融石英JGS2及蓝宝石。在UVC 250-280nm波段,合成石英JGS1透过率比熔融石英JGS2高1~3%,价格也是JGS2的数倍。目前,市场上有用蓝宝石次品做封装,实验数据表明,UVC 250-280nm波段,蓝宝石透过率比石英低5-10%左右,同样优劣等级的蓝宝石价格也普遍比石英材料更贵,因此蓝宝石并不适用于UV LED的封装和模组的应用。

2、尺寸大小: 体积越小成本越低,因此应该合理地选择材料的原始状态

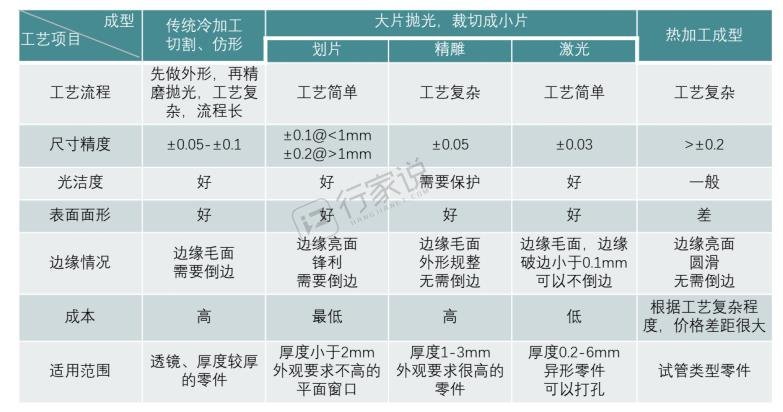

3、工艺复杂性:针对不同外形,需采取不同的加工工艺,对应的成本影响如下表:

(来源:2020行家point深紫外LED论坛华盛光学演讲ppt)

此外王志涛特别提到,镜片镀膜可有效增加6%以上的透过率。

4、零件精度要求:主要表现在外形尺寸精度、光洁度、表面面型、边缘处理四个方面;

总而言之,通过材料,外形结构,尺寸精度及镀膜几个方面的改变和控制,可以有效的降低石英透镜的成本。因此,华盛光学建议封装及模组厂商在设计产品时就让透镜企业参与来控制石英透镜的成本。

最后,华盛光学也分享了帮助净水模组客户成功将石英透镜价格下降40%的案例。

光路简图

案例中提到,华盛光学通过与客户一同设计光路图,加入了φ8聚焦镜、φ12.7聚焦镜及φ18保护窗口,利用一组透镜将光线进行准直,减少散射,从而提高了目标区域的光照强度。

此外,华盛光学通过以下一系列的材料及工艺控制,成功地将价格下降了40.7%。

改变镜片的外形,降低加工工艺难度

改变镜片的尺寸,降低材料耗用

改变材料种类,降低材料成本

增加镀膜,透过率增加6%

改变镜片的尺寸公差,降低加工难度

华盛光学作为石英透镜的主流供应商,是国内较早一批进入UV应用领域的光学企业,此次演讲,王志涛总经理向行业分享了与应用企业通力合作,通过光路设计、材料选择、尺寸改变、工艺控制及增加镀膜等方面,帮助客户降低石英透镜成本并同时提升产品性能的方法,亦是希望以后在与客户合作的过程中,在保持合理的利润基础上努力帮助客户降低成本,以推进UVLED产品更加快速的渗透市场。
