小诺干货课堂|显示屏无法拼成完整画面

诺瓦科技 · 2020-05-25

Hello小伙伴们, 欢迎来到小诺的直播间

不知不觉问题排查系列已经到了第6期

真心希望小诺分享的干货内容

能够在工作中切实帮助到每一位小伙伴

“千山万水总是情,画面不完整可不行”

很多客户反馈,现场有时会遇到

明明发送了连接图,屏幕还是配不起来的问题

所以,今天我们一起来聊聊

显示屏无法拼成一个完整画面时,该如何解决

具体分析

显示屏配置的“三步走”是发送卡设置、接收卡设置、显示屏连接。通常在我们完成了接收卡设置之后,整屏画面是能够以箱体为单位的重复显示。

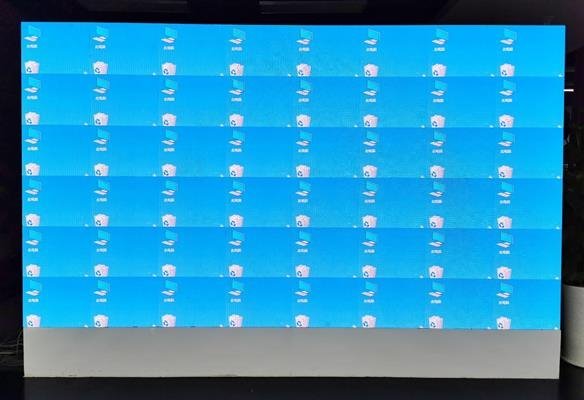

画面重复显示,待发连屏

这个时候我们在软件中需要完成显示屏连接图发送到硬件,使整屏显示一幅完整的画面。你是否遇到过明明发送了连接图,屏幕还是配不起来?

那么,看看下面几点常见错误你是否中招?

01

1, 网口选择错误或网线插错网口

软件中使用1网口去配置整屏的连接图,但是网线却接在了2网口下,那么任凭你发送多少次连屏设置,你会发现显示屏依然高冷,对你的“头铁”精神无动于衷。

所以在软件发送配置到硬件时,确保我们在软件端选择了正确的网口或者网线插在正确的输出接口。

02

未发送正确的连接图

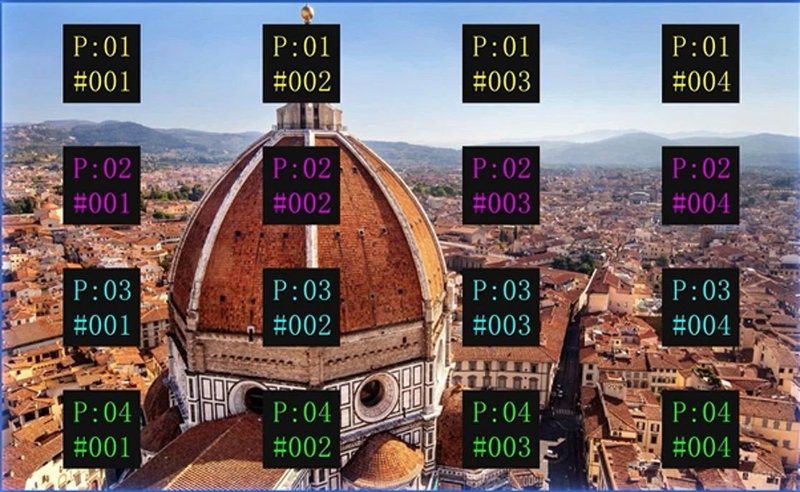

软件的连接图方向应当按照实际网线走向进行连接,并且应当站在面向屏体的正前方角度去观察。若屏体使用Axs系列接收卡及MRV系列中的MRV208/206/266,可使用软件连屏界面的MAPPING功能,对箱体进行定位,箱体上会实时显示其物理连接位置,如第几网口第几张接收卡。可根据MAPPING信息进行显示屏连接操作,重新发送正确的显示屏连接内容。

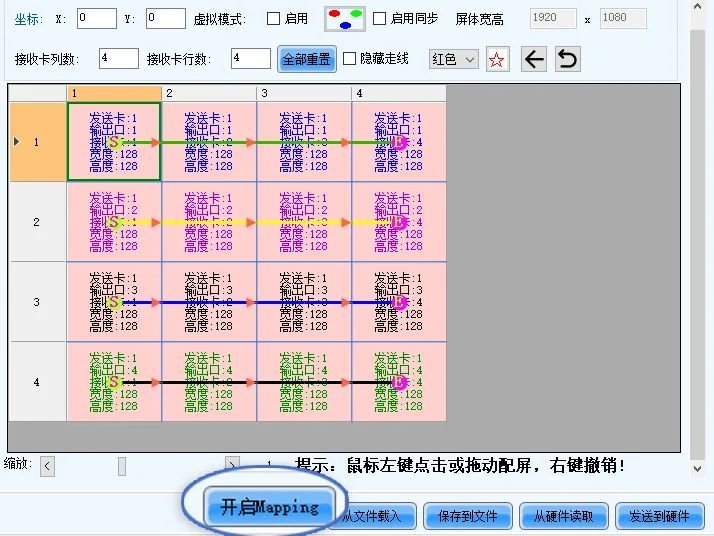

Mapping功能

开启Mapping后

03

接收卡带载大小填写错误

软件默认的接收卡大小为128*128,若未按照实际带载正确设置接收卡大小,完成连屏操作之后发送到硬件,整屏也无法拼接成完整的画面,画面会存在错位,整屏拼不起来。

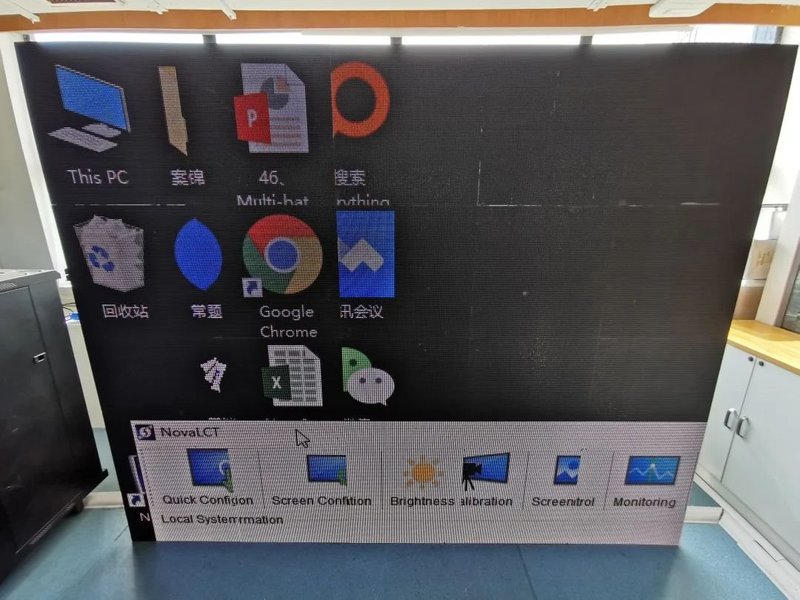

接收卡大小不一致,画面错位

所以发送时确认连屏界面填写的接收卡带载的大小与实际带载大小一致。

设置接收卡大小

综上所述,只要箱体能够显示正常画面,基本上就可以确定箱体配置参数没什么问题。若屏体连接不起来,主要排查显示屏连接设置即可。即确认对应连接的网口,正确填写接收卡带载大小,正视图角度完成显示屏连接操作,整屏画面就能够拼接起来啦。小伙伴们,学会了吗?
