史上最大水晶屏由摩西尔魔方软件调试
慧聪LED屏网
·
2016-07-18
日前，锐拓显示发布史上最大的水晶屏项目《生命之树》让行业内人士刮目相看，它的这一举动顿时引爆朋友圈，与此同时，摩西尔强大的LED控制系统又是如何与其携手完成这一骇世之作?下面带着大家的疑问我们也做以下干货分享。

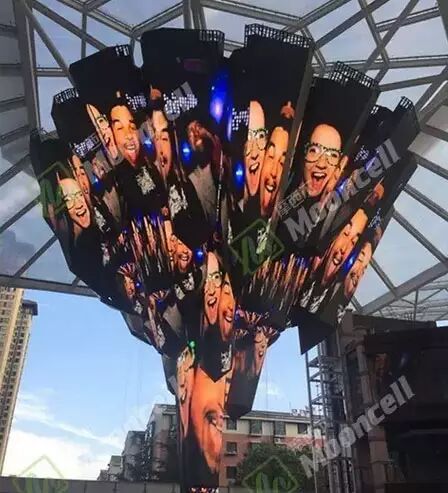

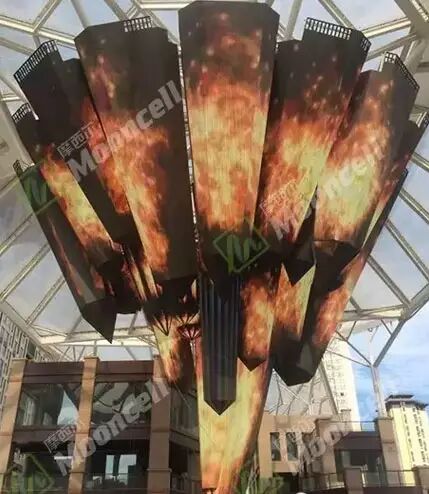

项目位于西安老城根Gpark晶彩广场，采用了近2000平米的水晶体LED装置，共有36个椎体屏组成，每个椎体大小/尺寸都不一致，总计400多个面，1200多种异形模组拼接而成，如此复杂的异型屏也是对控制系统的一次挑战与考验，它需要控制系统支持箱体内部排线任意设计;箱体内部模块位置可以任意排布;箱体之间位置可以任意排布;所见即所得的调试工具，为了本次项目有更大的突破，在异形屏的调试上面更上一层，摩西尔同仁们也是日夜奋战，全力以赴。
以下为椎体屏调试软件相关技术实现方案。
市面上异型屏分为两种: (1) 箱体常规+显示屏拼接非常规 (2) 箱体非常规+显示屏拼接非常规，此项目属于前一种。
箱体设计

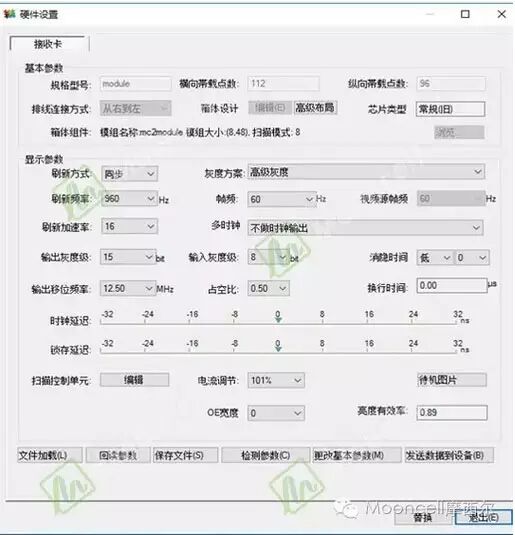

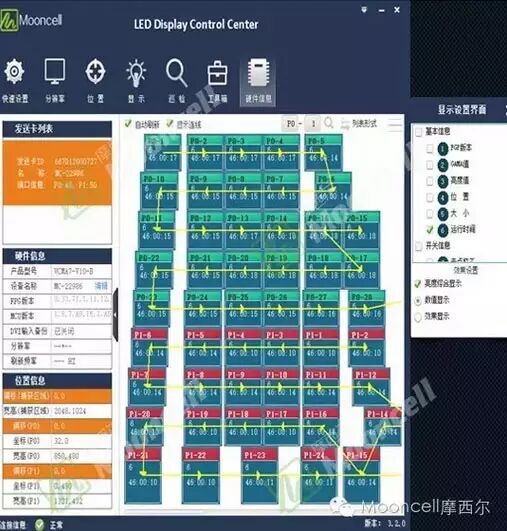

硬件设置界面
此项目中使用到的硬件设置来进行箱体设计及参数配置，由于组成每个椎体的箱体组成大小都不一致，因此使用到了图示2的高级布局。高级布局可以支持不同类型的模组 (灯板)进行拼接带载及位置调整/HUB插头自定义等高级功能。组成椎体的箱体通过此设置完成。

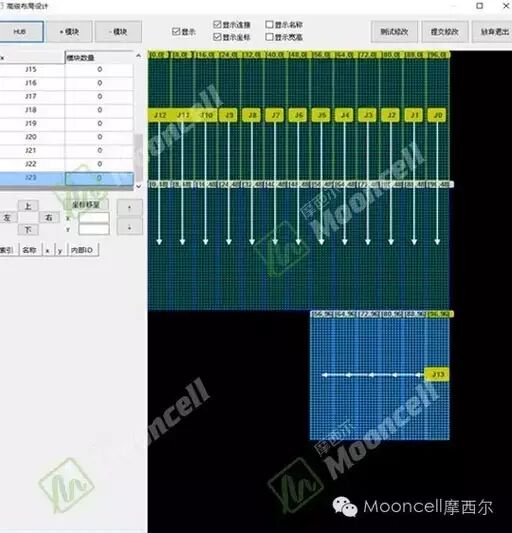

模块高级布局
椎体设计

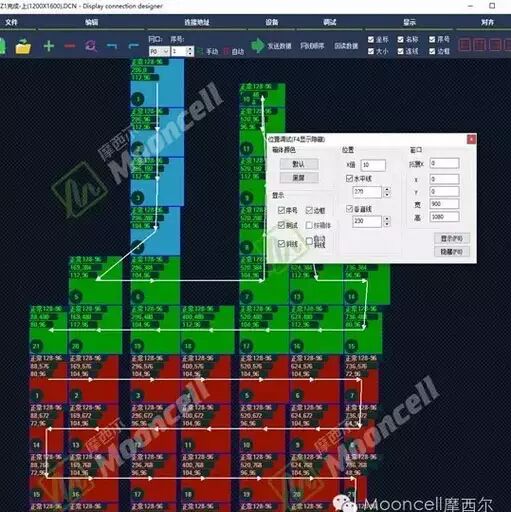

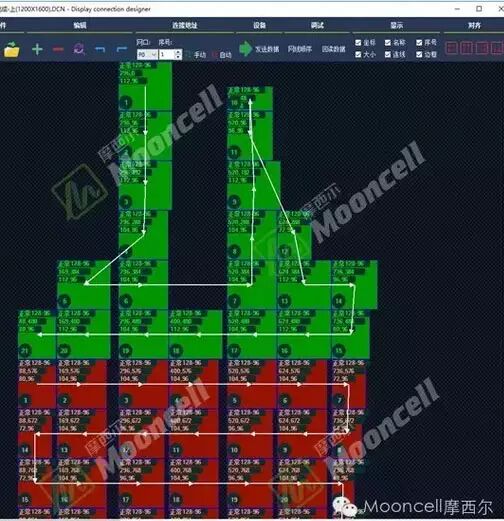

显示屏设计口
显示屏设计支持简易/复杂异型显示屏设计，软件上支持箱体拖动/复制/粘贴/放大/缩小/选择移动/多选/重做/撤退/对齐等快捷操作，非常直观方便的进行显示屏设计，同时支持和显示屏硬件互动，可进行数据回读/发送/实时位置等。软件还有另外一项重要功能：可进行整个显示屏视频转换，可在二维平面内像素任意转换，比如旋转/镜像/拉伸等，还可实现特定算法进行图像拼接。
椎体调试

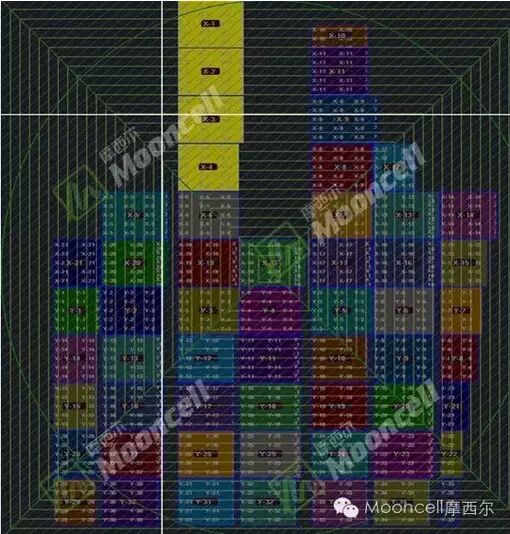

显示屏测试窗口
实时选择测试
显示屏调试工具： 快速定位箱体位置,方便操作人员现场操作。支持打线/斜线/整屏位置测试/箱体位置测试/箱体选择/显示屏拼接调试等，可按照1:1像素扩展输出，自定窗口大小。对于异型屏来说调试非常方便高效，现场使用此功能后使调试时间大大缩短。
显示屏管理/监控

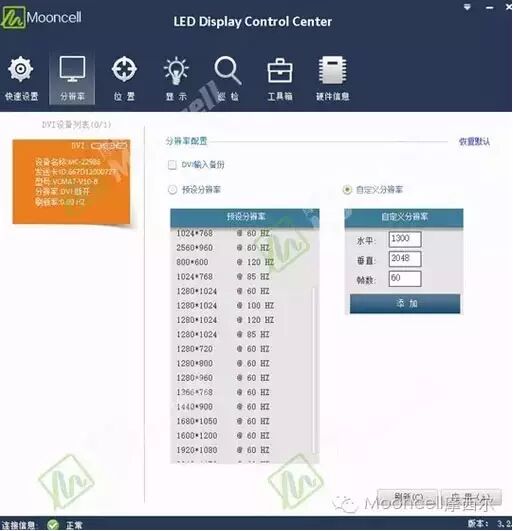

分辨率设置
有很多椎体实际像素超过电脑分辨率的而导致无法正常显示的就需要在这里自定义分辨率输出，输出的分辨率做为扩展屏使用，可支持宽高4096之内的分辨率输出。

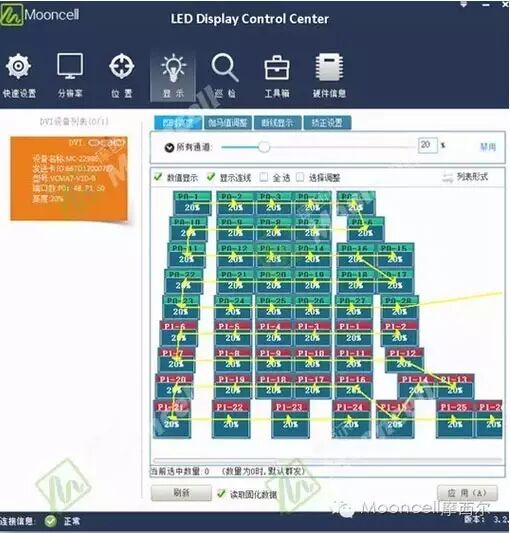

显示监控与配置
显示: 支持实时回读显示屏连接图，同时在连接图上显示出当前箱体的配置参数，并且可通过选择需要调整的箱体进行调整，非常直观，当然也可列表选择调整。

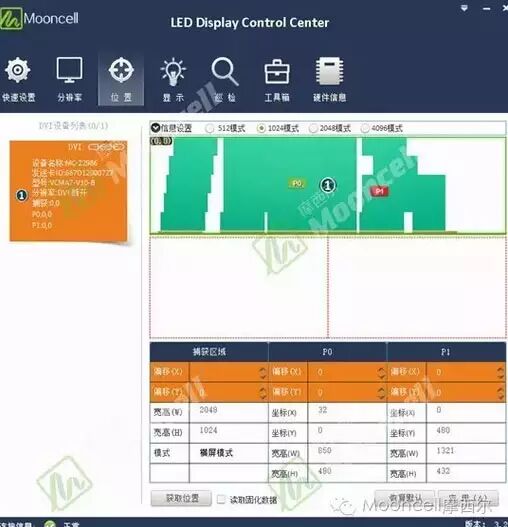

显示屏位置监控/调整
多个显示屏可在此功能里进行拼接。支持整个画面调节同时支持单个网口带载的画面调节，可实时看到显示屏的物理形状并且支持4种模式的大小显示。
显示屏监控
监控整个显示屏的工作状态，包含大量监控信息.实时更新当前所有已连接的接收卡的信息，在调试多个显示屏时通过设置设备的名称，方便对相应显示屏操作。

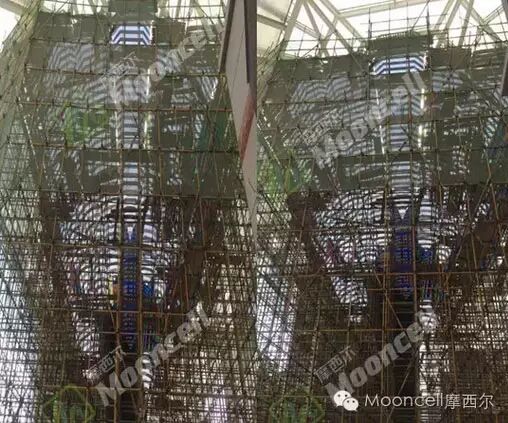

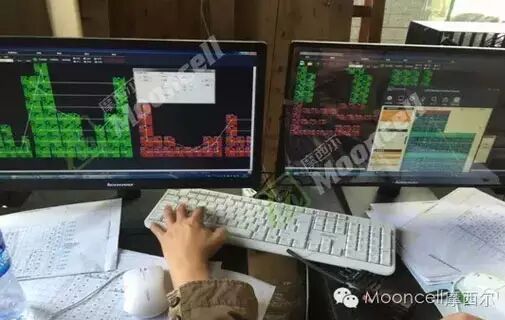

调试过程
