NitrideSemi取得MicroUV-LED的突破

CSC化合物半导体 · 2021-05-13

Nitride Semi取得Micro UV-LED的突破 收录于话题 #LED 40个

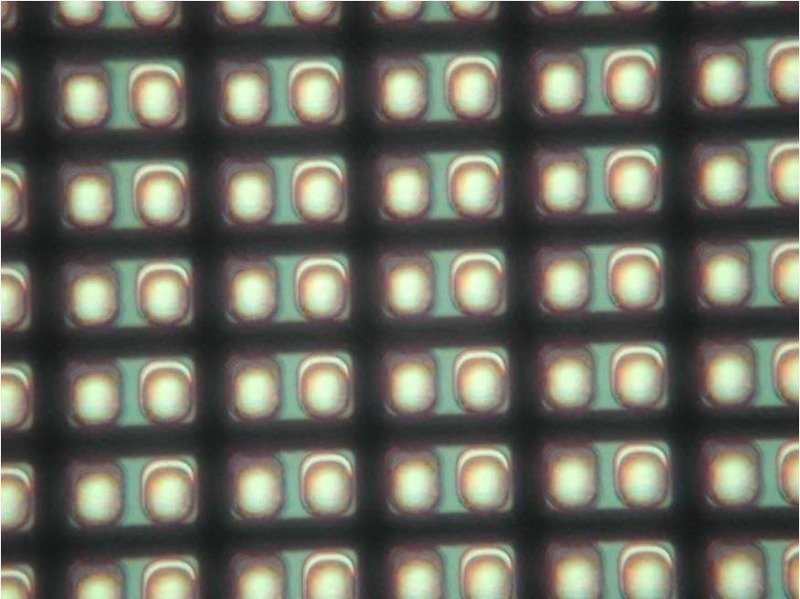

4英寸晶圆上可安装1400万个12μm×24μm的微小UV-LEDs

Nitride Semiconductors公司已经成功地将微型UV-LED 芯片小型化,用于微型 LED 显示器,该技术有望用于下一代 AR 眼镜和智能眼镜。该公司目前正在开发批量生产技术。

微型 LED 显示屏是继液晶和有机 LED 显示屏之后的新一代显示器,苹果公司和世界上许多其他公司正在开发。这些公司正在研究的红色、蓝色和绿色微型 LED 芯片都在开发中。但事实证明,将红色 LED 芯片小型化到 50μm或更小是很困难的。

Nitride Semiconductors集团正在采取另一种方法,开发使用微型紫外线(以下简称UV)LED来激发红、蓝、绿荧光的显示器。Nitride表示,通过这种方式,微型紫外线LED芯片的成本就可以降低。

Nitride公司一直在开发波长为385纳米的芯片,领先于其他公司。传统的微型UV-LED 的芯片尺寸为 16μm x 48 μm,芯片间距在水平方向宽 10 μm,在垂直方向为 30 μm,晶圆上可容纳的数量大致如:4英寸晶圆上能有340万个芯片。

新开发的微型UV-LED 芯片的芯片尺寸仅为 12μm x 24 μm,芯片间距在垂直和水平方向上均为 5 μm,4英寸晶圆中可获得的这种芯片数量约为1400万个,约为传统的4倍。

每个芯片的成本则是传统芯片的四分之一。在电气特性方面,已经确认了良好,并将在不久的将来向实际应用迈出一大步。

制作一个25毫米见方的显示屏,需要30万个微型LED芯片,但一个晶圆可以制作11个微型LED显示屏。(所有的芯片都由一个IC驱动器控制,以显示一个全彩色的屏幕)。

Nitride Semiconductors解释说,由于食用小麦粉的颗粒大小为10μm至100μm,这些微小芯片的大小接近于精细面粉的大小!
