加码Micro LED!苹果又一相关专利曝光

2月20日,据Patently Apple报道,苹果公司获得了美国专利商标局的“堆叠式混合型Micro-LED像素架构”专利。

值得注意的是,在授予专利的第二部分中,苹果公司实际上将“电视”作为第一款可以利用Micro LED显示屏的设备。另一方面,行业分析师认为,苹果可以首先在Apple Watch中使用这种显示器。

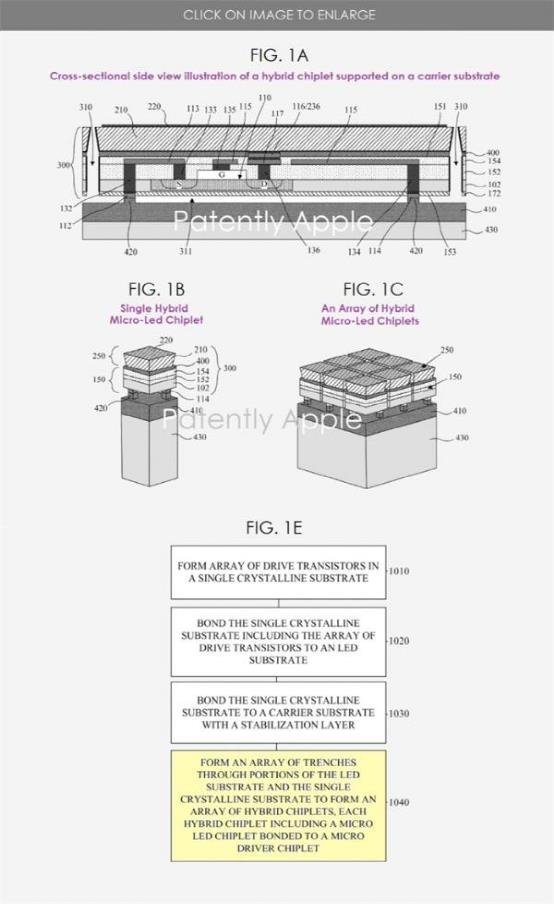

如图所示,图1A是支撑在载体衬底上的混合小芯片的示意性截面侧视图。如图,图1B是支撑在载体衬底上的单个混合小芯片的透视图。图1C是支撑在载体衬底上的混合小芯片阵列的透视图。

苹果公司授予的专利具有很高的技术含量。根据内容可解读,垂直LED和驱动晶体管被制造在单独的临时载体晶片上,然后使用金属-金属压缩结合而结合在一起。可以使用蒸气HF工艺来形成分离的混合小芯片,每个混合小芯片包括堆叠的LED和驱动晶体管。然后可以用传质工具拾取混合小芯片,并结合到预制的显示器底板上,在该显示器的底板上,例如利用薄膜处理技术,已经制造了子像素电路的其他部分。

实际上,2020年5月,苹果公司已发布了一份报告。该报告称,苹果将投资超过3亿美元在新的显示器工厂生产Micro/Mini LED显示器。然后在2020年间,苹果也发布了两项与Micro LED 相关专利。分别为Apple赢得了与未来健身腕带显示器有关的Micro LED专利,涉及包含太阳能电池的Micro LED显示器。

来源:patently apple、行家说综合整理
