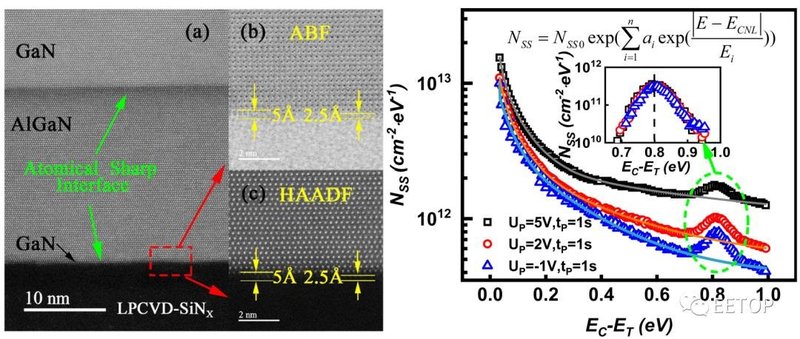

近日，微电子所高频高压中心刘新宇研究员团队与先导中心工艺平台合作，在GaN界面态研究领域取得了重大突破，在LPCVD-SiNx/GaN界面获得原子级平整界面和国际先进水平的界面态特性，提出了适用于较宽能量范围的界面态U型分布函数，实现了离散能级与界面态的分离。

增强型氮化镓MIS-HEMT是目前尚未成功商用化的技术路线。GaN与介质的界面态问题是制约器件可靠性的主要因素之一。

前期研究发现，LPCVD-SiNx具有高温耐受性、成膜质量高、结构致密、无离子损伤、高TDDB特性等优势，有望用于高可靠MIS-HEMT的栅介质和钝化材料。

然而，传统LPCVD-SiNx的生长温度较高，可能导致材料表面热分解和热反应，尤其是刻蚀表面。同时，高温工艺（例如，800℃以上欧姆合金）会导致钝化位的氢键被破坏，使介质界面发生一定程度的退化，引起键长键角随机变化的无序粗糙晶化区域和梯度变化的无定形区域产生，导致器件出现不可控制的频率色散和滞回现象。

要避免上述不利因素，制备的健壮界面需具有原子级平整特性和最小退变的长程有序晶体区域。

另一方面，由于宽带隙半导体中缺陷电子捕获截面分布范围较宽，超浅能级和深能级界面态都可能影响器件的频率色散和电流崩塌。

因此，在更宽能量范围内评估界面态变得非常有意义。恒定电容深能级瞬态傅里叶光谱技术可实现10~400K温度范围内的测试，为上述需求提供了有效的表征解决方案。

但多层材料中界面态和离散能级缺陷的检测密度通常被耦合，使介质/ III-N界面的缺陷分析更加复杂，需要利用界面态分布函数分离界面态和离散缺陷能级。虽然基于DIGS理论的U型模型适合连续能级的界面态分布，但在较宽的能量范围上仍然有一些限制。
