ROHM 开发出适用于设备通用色彩设计的贴片 LED

行家说LED快讯 · 2020-06-10

已上头条

全球知名半导体制造商 ROHM ( 总部位于日本京都市 ) 推出 1608 尺寸 ( 1.6 × 0.8mm ) 的高可靠性蓝绿色贴片 LED"SMLD12E2N1W" 和 "SMLD12E3N1W", 该系列产品有助于火灾报警系统的指示灯、工业设备的安全警示灯及公共交通设施的信息公告牌等设备实现通用色彩设计※ 1 ) 。

ROHM 凭借自身的优势—严格的品质管理和从元件制造阶段就严格贯彻品质理念的垂直统合型生产体制 , 成功地开发出特殊波长 ( λ D:496nm/505nm ) 的蓝绿色 LED。该系列产品是行业中首款※以 1608 尺寸取得日本第三方认证机构 NPO 法人通用色彩设计机构 ( 以下简称 "CUDO" ) ※ 2 ) 认证的 LED 产品 , 有助于实现考虑到不同色觉人群的配色与设计。

另外 , 通过采用新树脂 , 分别解决了以往采用环氧树脂带来的、由亮度劣化导致的产品寿命缩短问题 , 以及采用硅树脂带来的、影响贴装性的注模强度问题 , 从而确保了高可靠性。产品阵容中还包括满足汽车电子产品可靠性标准 AEC-Q102 的产品 , 可以放心地用于要求高可靠性的车载和工业设备中。

本产品已于 2020 年 4 月起以月产 100 万个的规模正式量产出货 ( 样品价格 60 日元 / 个 , 不含税 ) 。前期工序的生产基地为 ROHM Hamamatsu Co.,Ltd. ( 日本静冈 ) , 后期工序的生产基地为 ROHM Semiconductor ( China ) Co., Ltd. ( 中国 ) 和 ROHM-Wako Electronics ( Malaysia ) Sdn.Bhd. ( 马来西亚 ) 。

颜色被认为是用来传递信息的重要手段之一 , 并且每天都会被用于各种场合。然而 , 据说全世界约有 2 亿人属于很难区分红色和绿色的 P 型、D 型色觉人群※ 3 ) , 某些颜色的组合 , 可能反而无法准确地传递信息。此外 , 由于还存在色觉的个体差异 , 故很难想象对方看到的颜色差异和不便之处 , 而且周围人也很难注意到这种不便之处。

在这种情况下 , 为了能够向更多的人传递相同的信息 , 对于考虑到各种色觉人群而采用通用色彩设计的设备的社会需求不断增长。ROHM 开发的特殊波长 ( λ D:496nm/505nm ) 蓝绿色贴片 LED, 有助于实现各种设备的通用色彩设计 , 从而能够助力解决社会课题。

未来 ,ROHM 将继续开发有助于打造人们安心、舒适生活的高可靠性 LED, 并且不断地扩充产品阵容。

适用于设备通用色彩设计的特殊波长蓝绿贴片 LED

世界上有很多设备是用红色和绿色传递信息的。对于很难区分红色和绿色的 P 型、D 型色觉人群来说 , 用蓝绿色和橙色或黄色则更容易识别。所以说 , 配色对于使用 LED ( 颜色 ) 进行信息传递来说是非常重要的。此次 , 通过成功开发蓝绿色 LED"SMLD12E2N1W" 和 "SMLD12E3N1W", 证明 ROHM 生产的包括蓝色 LED"SMLD12BN1WT86 ( λ D:470nm ) " 和暖色系 LED"SML-D15YW ( λ D:590nm ) "、"SML-D15DW ( λ D:605nm ) " 在内的配色模式 , 可以被具有不同色彩视觉感知的各种色觉人群识别 , 是非常适用于通用色彩设计的产品。

采用新树脂 , 确保高可靠性

包括 "SMLD12E2N1W" 和 "SMLD12E3N1W" 在内的新开发的 SMLD12 系列产品 , 采用新树脂 , 改善了以往采用环氧树脂和硅树脂时遇到的以下问题 , 可靠性更高 , 因此 , 在要求高可靠性的设备中也可以放心使用。

1 ) 与环氧树脂相比 , 寿命延长约 20 倍

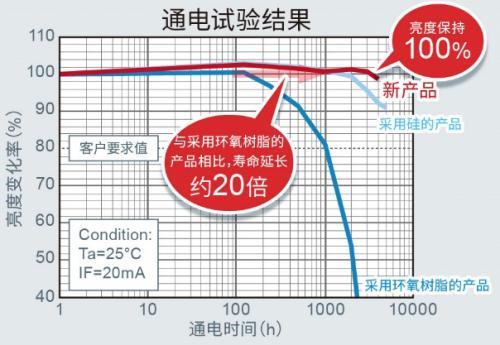

SMLD12 系列通过采用新树脂 , 在通电试验 ( 25 ℃ ,IF=20mA,1,000 小时通电 ) 中可以保持亮度。例如 , 在相同的光通量条件下进行比较时 , 寿命比采用环氧树脂的产品长达 20 倍左右。

2 ) 与硅树脂相比 , 注模强度改善约 25 倍

在直接影响贴装性的注模强度方面 , 通过采用新树脂 , 使高温条件 ( Ta=150 ℃ ) 下的注模强度达到了硅树脂产品的 25 倍左右。这使得安装时不容易发生问题 , 从而可实现优异的贴装性。

◆火灾报警系统等的操作面板上的显示灯

◆工业设备等的安全警示灯

◆公共交通设施的信息公告牌

◆停车场的空车 / 满车指示灯

◆电池充电状态指示灯

◆护士呼叫系统等医院设备的显示面板等

※ 1 ) 通用色彩设计

旨在针对各种色觉人群 , 尽可能向更多的人准确地传递信息的一种色彩使用方法。

※ 2 ) 通用色彩设计机构

简称 CUDO ( Color Universal Design Organization ) 。旨在通过改善社会的色彩环境 , 使具有不同色觉的人群更加易用 , 从而创建 " 人类友好型社会 " 的日本 NPO 法人。

※ 3 ) P 型、D 型色觉人群

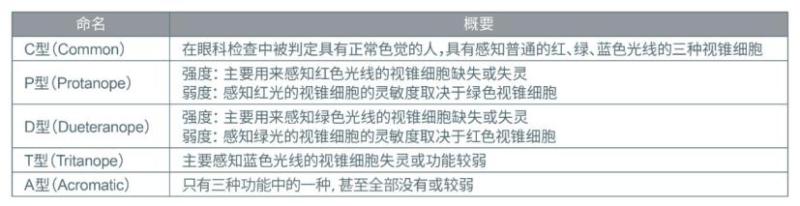

CUDO 将色觉区分为以下 5 类 :
