三星QD-OLED产线的主力设备与材料商名单公布

2019年10月10日，文在寅出席在位于忠清南道牙山市的三星显示工厂举行的“三星显示新增投资及双赢合作项目”签约仪式，以展现政府积极培养尖端制造业的决心。三星牙山工厂在首尔以南，距离首尔约100公里，是三星大型显示面板基地。

为了促进韩国的显示产业，韩国不但出台了一系列的产业刺激政策，韩国总统文在寅也出现在厂商的项目开工现场。文在寅在签约仪式前还参观了三星显示工厂，听取对下一代显示技术的说明，并勉励全体员工。

此次签约仪式是三星显示与产业通商资源部、忠清南道政府和牙山市政府签署关于三星显示投资下一代显示技术的协议。根据协议，三星显示将到2025年在下一代显示技术领域共投资13.1万亿韩元（约合人民币781.6亿元）。其中10万亿韩元负责改造，3.1万亿韩元用于产品的研发。

此前业界一直传三星要关掉牙山的汤井8.5代线L8-1，由于全球面板价格战的原因，这条产线今年开始开工不足，据了解到8月份这条产线的排单不到产能的一半。这条产线主要生产49寸与55寸电视面板，年产能差不多有1000万。

三星显示器将使用L8-1的一部分，每月规划25k-27k产能的QD-OLED试生产线。由于它不是正规的生产线，它充分利用现有的LCD工厂设施，只引进了一些核心预处理设备。

据韩国媒体thelec报道，共有9家设备厂商，5家零部件厂商和6家材料厂商与三星显示签订了材料，零部件和设备共同技术开发合同。

签订共同开发合同的设备厂商有ICD，Hims，Wonik IPS，Yest, HB Technology, Jastech，Philoptics, EO Technics，LOT Vacuum。其中，ICD是蒸镀设备的物流腔体（Chamber）制造厂商，在日本Canon Tokki生产的蒸镀腔体贴上ICD的物流腔体，从而形成蒸镀系统。2021年将要稼动的三星显示的QD显示Q1产线的8.5代大尺寸蒸镀设备将有Conon Tokki供应。

一直向三星显示供应中小尺寸Mask延展设备的Hims在Q1产线的大尺寸蒸镀系统上也将供应Open Mask延展、检测设备。

三星显示中小尺寸OLED产线的精细金属掩模版（FMM）Mask延展设备全部从Hims供应。蒸镀设备则由Canon Tokki独家供应，用于蓝色OLED设备由佳能tokki提供第8代设备，印刷红色和绿色QD的喷墨打印设备由美国Kateeva提供。

Wonik IPS的显示核心设备是干式蚀刻ICP(Inductively Coupled Plasma)设备。ICP设备是在Q1产线生产大尺寸显示的Oxide TFT形成必不可少的设备。在设备供应上与ICD存在竞争关系。另外，Wonic IPS还拥有热处理设备产线。Oxide TFT形成需要另外的热处理设备。在热处理领域与Yest存在竞争关系。

Yest曾向三星显示的中小尺寸OLED产线和LCD产线供应灭菌釜设备（autoclave），该设备可去除贴合工程后产生的气泡。不论面板尺寸大小都需要这种设备。

HB Technology供应了三星显示生产线TFT工程的大部分检查设备。

Jastech是三星显示生产的大尺寸面板用绑定（bonding）工程设备的供应商。绑定工程是将显示面板和印刷电路基板（PCB）用导电膜（ACF）连接的工程。

Philoptics与EO Technics两家都是激光设备供应商，生产用于激光裁切等工程的设备。

LOT Vacuum是显示器生产工程中维持真空状态的泵（pump）设备生产厂家。

5家零部件厂商分别是Green Optics，BHflex，INNOX Advanced Materials，Anapass，NEX+。其中，Green Optics是蓝宝石材料激光管镜片生产商。是Laser Annealing(ELA)工程用准分子激光设备上所需要的耗材。ELA工程是中小尺寸OLED的LTPS TFT形成所必需的，但生产Oxide TFT时却不需要。BHflex是三星显示的中小尺寸OLED模组用软性电路板（FPCB）的主要供应商。

INNOX Advanced Materials是三星显示生产柔性OLED面板时使用的粘着保护膜 Back Plate Film。此前由日本厂商独家供应该产品，INNOX实现了韩国的国产化供应。在大尺寸OLED领域，正在向LGD供应In-Cab用膜。

Anapass是半导体fabless厂商，目前为三星显示供应OLED和LCD面板用时序控制器（T-Con）。T-Con的作用是向显示驱动芯片（DDI）传达信号，控制屏幕。每张面板有一个。

NEX+是智能手机TV等整机用零部件厂商。TV外形零部件厂商INZI Display是NEX+的关系企业，持有其29.5%股份。

5家材料厂商分别是东进世美肯（Dongjin Semichem），LTC，Wonic Materials，DS Neolux，SFC。东进世美肯与LTC都是TFT工程用液态化合物供应商，产品用于蚀刻液，显影液，剥离液，稀释剂等TFT工程。

Wonic Materials的材料同样用于TFT工程，不过供应的产品形态不是液体而是气体。气体材料主要用于蒸镀。

DS Neolux和SFC是OLED有机物材料厂商。DS Neolux长久以来都是三星显示电洞传输层（HTL）的外包加工厂商。SFC在蓝色有机材料上具备优势。三星显示将在Q1产线生产的QD显示的发光源是蓝色有机物（OLED）。虽然使用作为共同层的HTL，但不使用中小尺寸OLED上用的红色和绿色。

另外，AP System有望推出新的第8代TFE设备。该公司曾为三星显示器的第8代RGBOLED电视生产线'V1'提供了TFE设备，但三星后来停止生产RGBOLED电视。从那时起，该公司通过为第6代柔性OLED提供激光剥离（LLO），激光结晶（ELA）和层压设备，巩固了其作为核心供应商的地位。三星显示器一直在使用美国应用材料设备进行第6代柔性OLED TFE工艺。

（题图via anandtech）

QD-OLED技术有望简化和降低基于OLED方案的电视和显示器的生产成本，实现更宽广的色域。

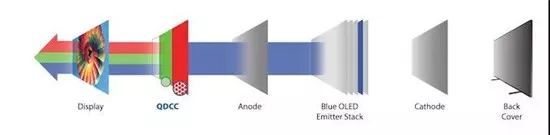

QD-OLED面板使用了OLED器堆栈，顶部带有量子点彩色滤光片（qdcc）系统。

此外，当下的OLED面板多达22层，而QD-OLED面板有望减少到13层。这意味着更少的沉积阶段，更低的材料、生产成本、以及更高的成品率。

不过在此之前，三星必须解决光问题，因此QD-OLED技术的普及，仍面临着较大的挑战。

根据display supply chain的统计，一平方米QD-OLED面板的成本约为26美元，而一平方米的oled面板的成本约为95美元。

三星对下一代的显示技术主要布局QD-OLED和Micro-LED，不过后者由于芯片价格战同样不敌中国厂商，因此三星也把前段产能外包给了中国厂商，自己只负责后段集成与安装。
