优异韧性的抗氧阻聚UV树脂你试过了吗？

固化速度快一直都是UV光固化技术的显著优势，生产效率高。如今许多产线的线速度越来越快，漆膜表面接收到的曝光能量很低，这就对配方的反应活性的很高的要求。随着环保力度的加强，采用LED光源固化的应用也日趋增多，而使用LED光源最主要的问题就是引发剂吸收峰和光源波长的匹配度不高，产生的自由基较少，漆膜表面容易受氧阻聚的影响，从而导致表干不良的问题。

一般对于漆膜在低能量固化或者LED光源下的表干问题，会采用氮气保护、增加引发剂添加量、使用活性胺或硫醇类产品等方法。以上这些方法有一定局限性和缺点，如氮气保护对产线有一定要求，同时会增加施工成本；而额外添加引发剂也会造成配方成本上升；普通活性胺产品有明显胺味，易黄变，柔韧性一般；硫醇类产品气味大，容易直接和树脂或单体发生加成反应，导致储存稳定性问题。

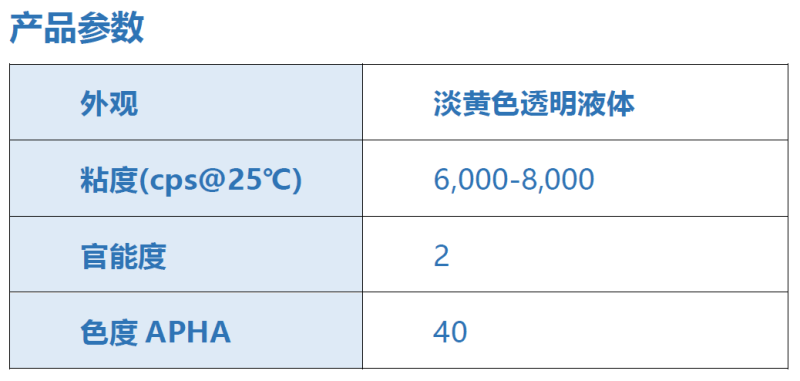

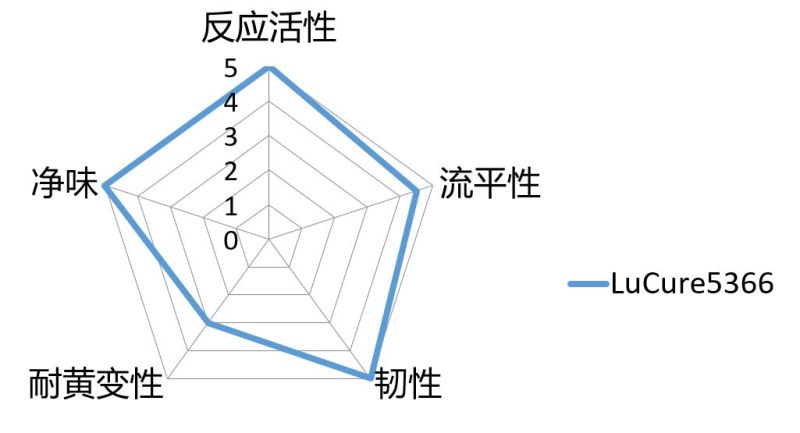

优异的抗氧阻聚效果

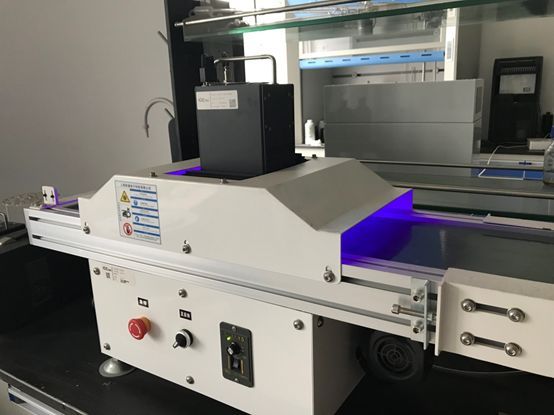

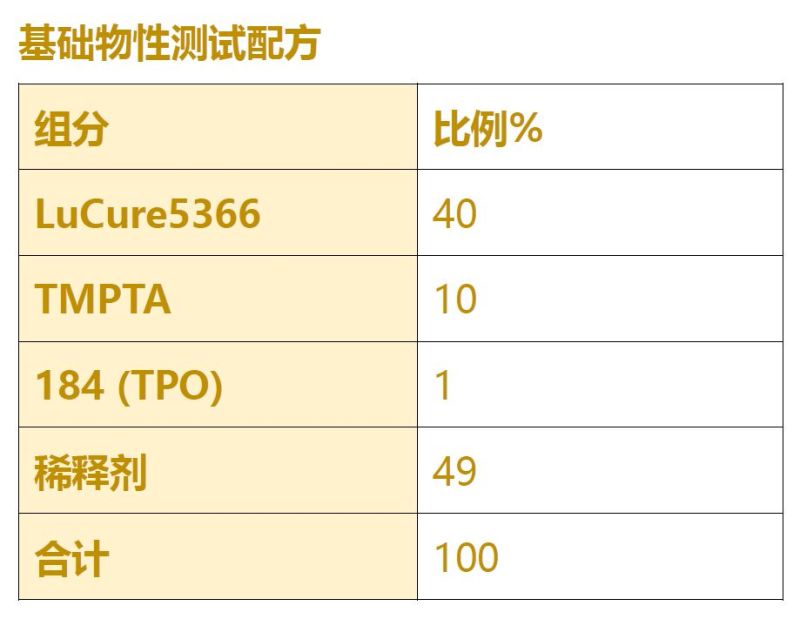

LuCure5366搭配少量高官能单体，在传统汞灯光源下，只需要70 mJ/cm2 左右的能量即可表干。常规的低官能树脂在395 nm波长的LED光源下固化时，由于氧阻聚的作用(基态的氧分子处于三线态，对光固化过程中的活性自由基有较强的加成活性，形成无加成活性的过氧自由基)，一般很难彻底表干，漆膜表面不爽滑、粘手，而LuCure5366仅需要600 mJ/cm2就可以表干完全。LuCure5366作为胺改性树脂，是活泼氢供体，可以与无反应活性的过氧自由基迅速反应，将活性自由基再生，过氧自由基夺氢生成烷基过氧化氢，可以进一步分解为烷氧自由基和羟基自由基，从而达到抗氧阻聚的效果。在实际使用时，可以搭配高官能树脂或多氢型引发剂，进一步提升表干速度。

韧性佳

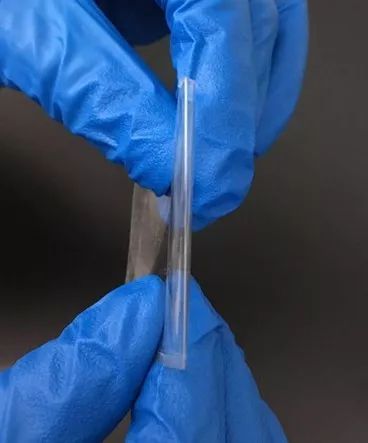

市场上许多胺改性产品，分子量比较小，链段短，韧性较差，无法满足一些弯折要求较高的应用。LuCure5366是用聚醚胺改性的树脂，含有比较长的聚醚链段，有着优异的柔韧性，在PET膜上180°对折多次，漆膜不开裂。

耐黄变性

通常来说使用活性胺类产品最大的问题就是容易黄变，且长期储存稳定性不是很好。LuCure5366通过优化合成工艺，使其没有小分子胺类物质残留，实测中，其初始黄变△b在2.7左右，且放置几小时内会明显进一步退黄，而常规的胺改性树脂初始黄变△b一般会超过4.0，且退黄幅度不大。由于LuCure5366本身的黄变值不高，在配方中作为辅助树脂使用时，对配方整体的耐黄变性影响很小，完全可以用于浅色或清漆体系中。

净味

在许多应用及施工中，对原材料的气味及刺激性有较高要求，而气味问题也是普通胺类产品的一大问题，这就限制了使用和通用性。LuCure5366的分子量较大，同时严格控制了小分子的残留问题，这样刺激性和气味显著降低，树脂本身没有特殊气味，固化完全后漆膜也完全无气味，满足净味涂料、油墨等不同应用的需求。

流平润湿性

LuCure5366由于有较长的聚醚链段，所以无论是对基材还是颜料都有很好的润湿效果，对塑胶基材附着力佳，能避免漆膜表面形成微橘皮或贝纳德旋涡等缺陷，有着出色的流平性。同时该树脂的相容性好，与其他树脂搭配时不会出现发雾、缩孔、麻点等表观缺陷。
