Surface Phone、OPPO、LG关于“折叠”的新专利
多年来我们一直在关注着Surface Phone，外界希望微软很快会重新回到智能手机游戏中，但目前来看微软已经放弃Windows 10 Mobile，而新设备将区别于常规的智能手机。过去，微软已经在Surface Phone上申请了多项专利，现在一项新专利再次到来。

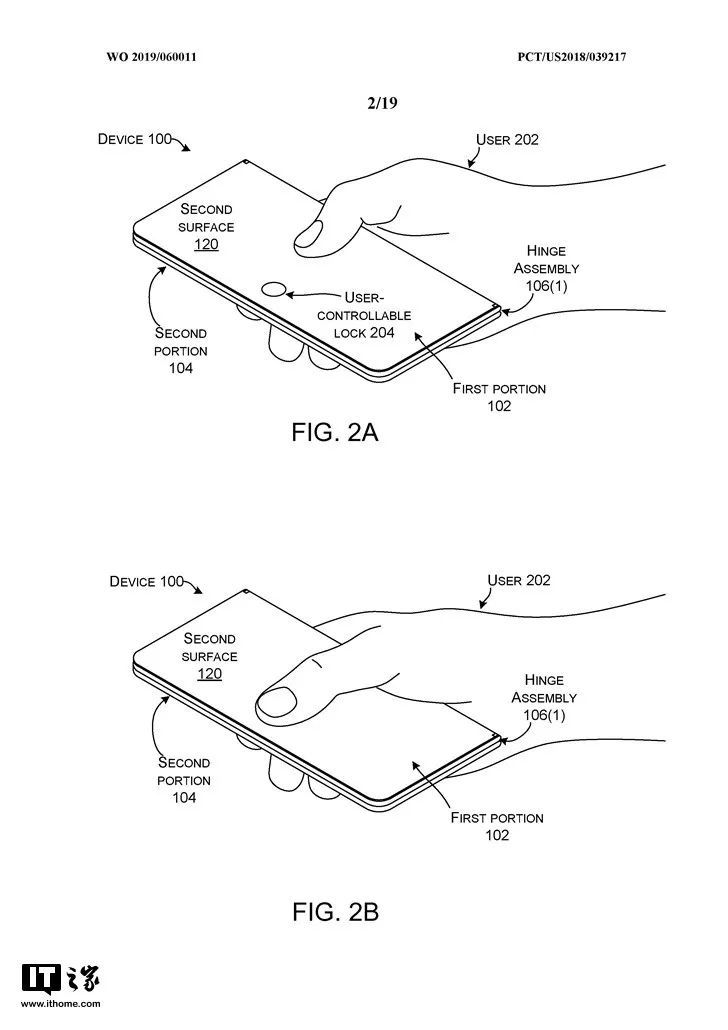

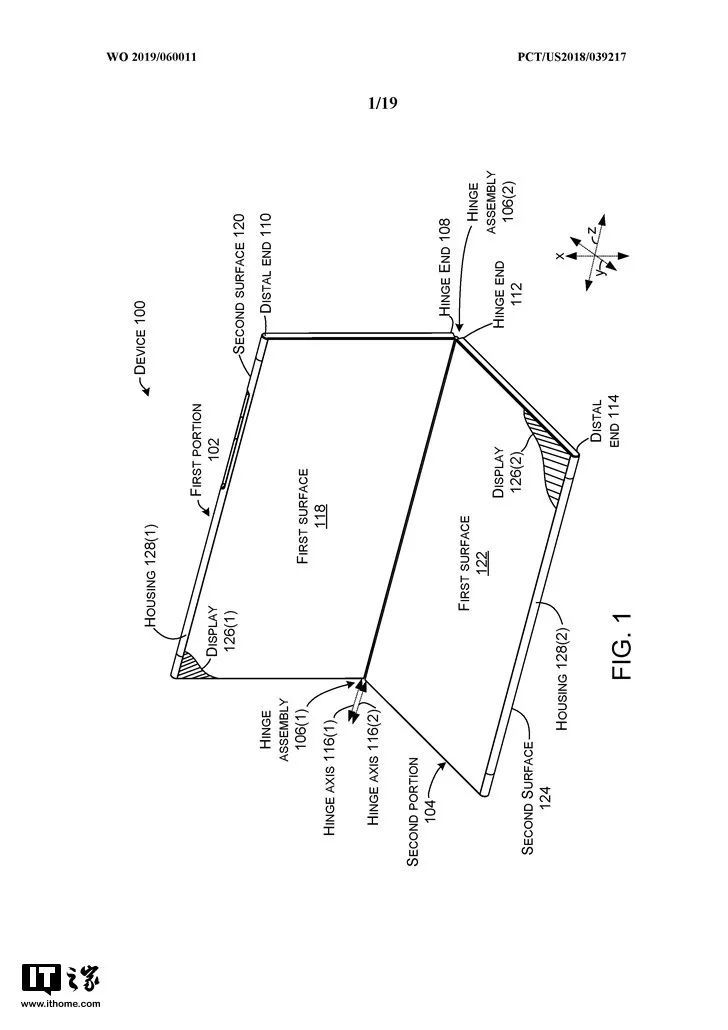

该项新专利于2019年3月28日发布，显示了微软计划在Surface Phone中使用的铰链机制。该机制与Surface Book上使用的铰链具有相似之处。该专利详述了铰链的不同方面，包括它如何使Surface Phone具有可用作键盘的辅助屏幕。

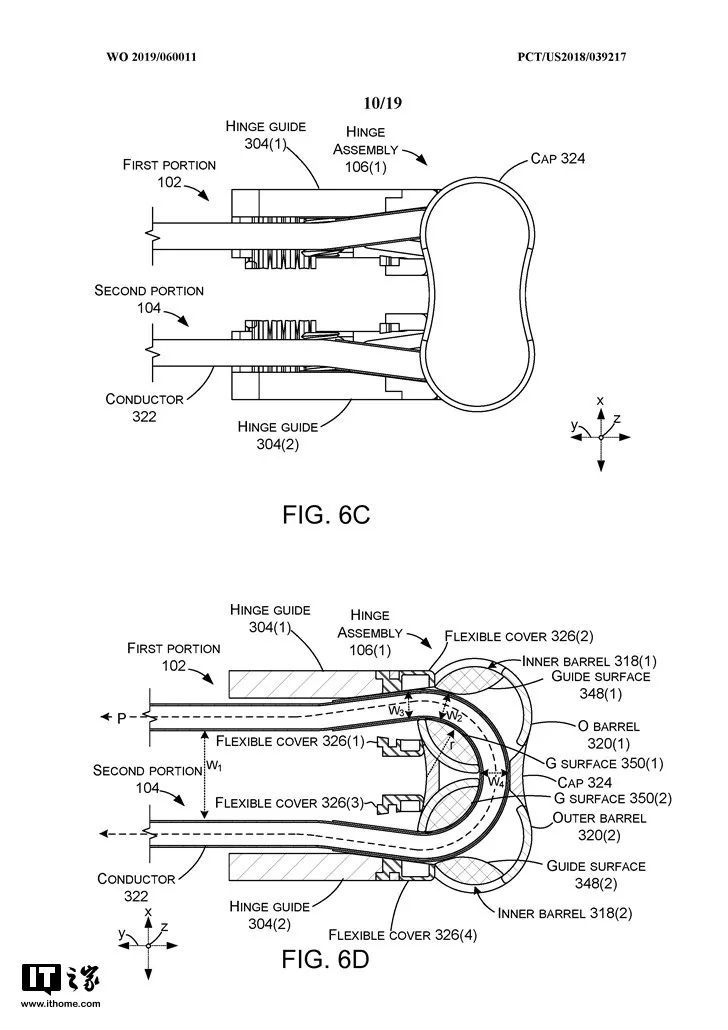

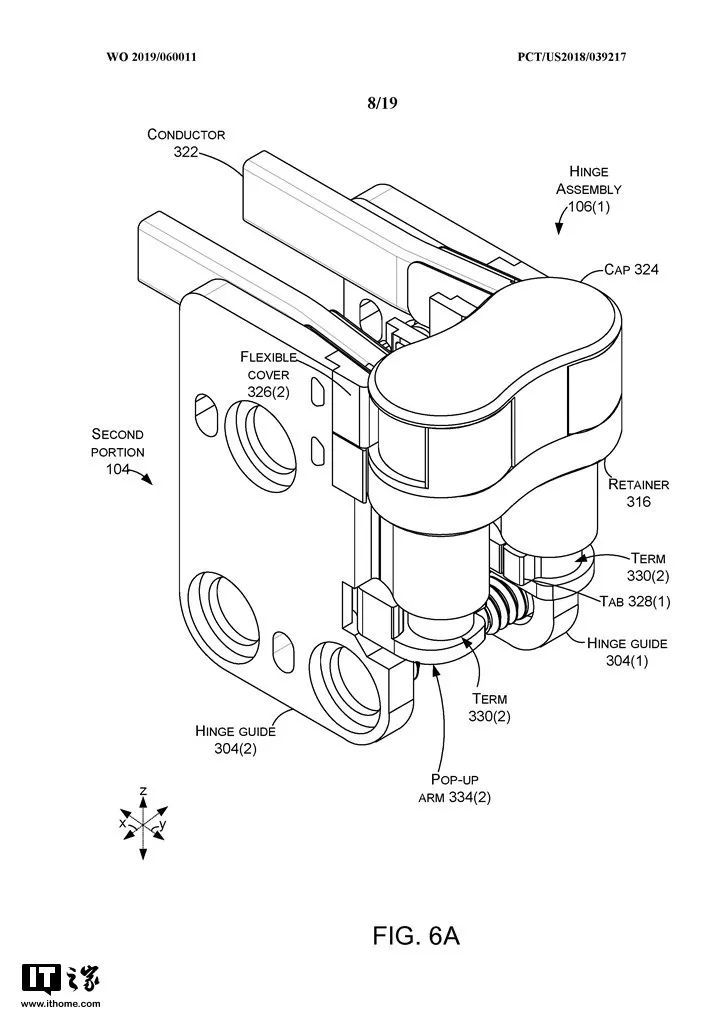

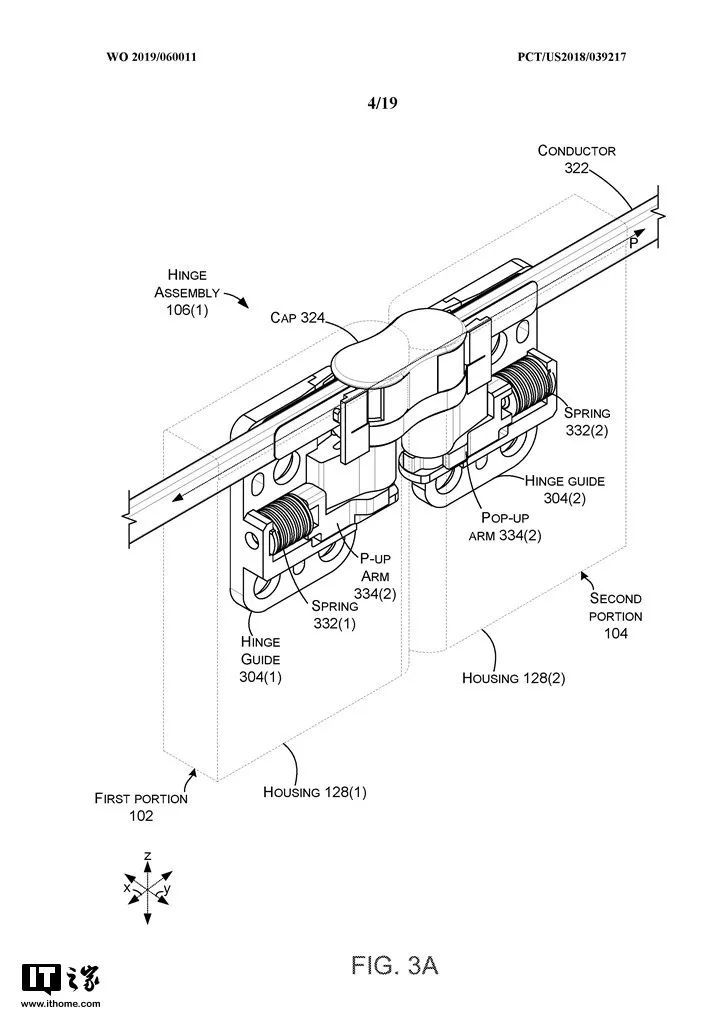

该描述涉及铰接装置，例如折叠计算机设备。一个示例可以是铰链组件，其相对于铰链轴可旋转地固定第一部分和第二部分，并且通过铰链组件在第一和第二部分之间限定平面迹线。该示例还可以包括弹出臂，当第一部分和第二部分旋转到闭合方向时弹出臂压缩弹簧，并且其中压缩弹簧产生偏置以将第一和第二部分从闭合方向偏置到转动开放的方向。
本概念涉及使用铰链组件的设备，例如计算机设备，铰链组件可相对于铰链轴旋转地锁定第一和第二装置部分，例如与第一部分相关的第一铰链轴和延伸的第二铰链轴指向第二节。
一些本发明的铰链组件可以被认为具有弹出特征，因为当由用户启动时，铰链组件可以从关闭位置自动打开铰链。替代地，一些现有的铰链组件可以为导体提供穿过铰链组件的路径，该路径在第一和第二部分的旋转期间仅将导体暴露于单个旋转轴。
2019年年初，三星和华为先后发布了自己的折叠屏手机。
其中，三星Galaxy Fold搭载了两块屏幕，采用了向内折叠的方式，但是这样一来就产生了一个问题。折叠之后，两块屏幕之间存在一定的间隙，不能够完美闭合，这就会给后续的使用造成一定的问题。为了解决这一问题，华为的Mate X则采用了向外折叠的方式。
近日，OPPO也公布了一组折叠屏的相关专利，为解决折叠屏手机在折叠状态下如何完美贴合提供了另一种思路。
专利显示，该专利（申请号EP3379809A1）提供了一种折叠终端100（如图1），包括主体1、柔性屏组件2、磁性吸合组件3和磁性缓和组件4。
其中，柔性屏组件2设置于主体1的表面上，主体1包括上部11、下部12，以及连接上部11和下部12的弯折部13，主体还包括相对设置的上端和下端。
图1 折叠终端第一状态结构示意图
折叠终端100中的磁性吸合组件3包括第一磁性吸合件31和第二磁性吸合件32，第一磁性吸合件31设置于上部11，且临近上端，第二磁性吸合件32设置于下部12，且临近下端。当上部11与下部12之间的夹角为0度时，第一磁性吸合件31吸合于第二磁性吸合件32。
磁性缓和组件4包括第一磁性缓和件41和第二磁性缓和件42，第一磁性缓和件41 设置于上部11，且临近弯折部13，第二磁性缓和件42设置于下部12，且临近弯折部13。当上部11与下部12之间的夹角大于或小于180度时，第一磁性缓和件41和第二磁性缓和件42相斥。
为实现维持贴合状态，折叠终端100最主要的构件为第一磁性缓和件41和第二磁性缓和件42，以及第一磁性吸合件31和第二磁性吸合件32，请参见图2：

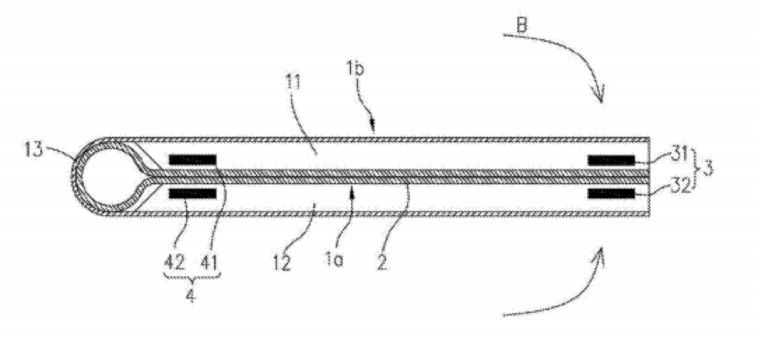

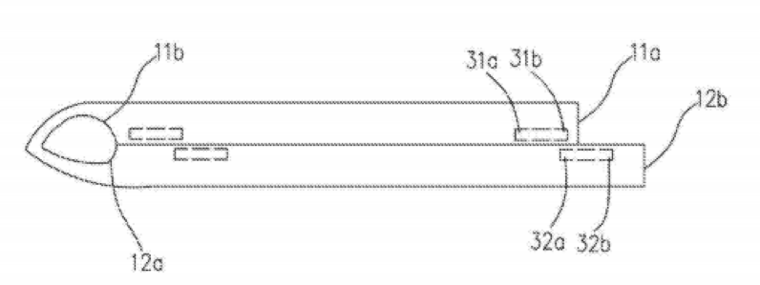

图2 折叠终端第二状态结构示意图
第一磁性吸合件31和第二磁性吸合件32分别设置于上部11和下部12的端部上，当上部11 与下部12之间的夹角为0度时，第一磁性吸合件31与第二磁性吸合件32之间，将产生较强的吸合力，可以维持折叠终端100的弯折状态，保证终端处于闭合状态，且需要一定的力度才能将第一磁性吸合件31与第二磁性吸合件32分开，即需要一定的力度才能将终端打开，使之处于开合状态。
第一磁性缓和件41和第二磁性缓和件42分别设置在上部11和下部12上，当上部11相对下部12弯折时，两者之间将产生排斥力，可以防止折叠终端100不经意给大力合上，提高折叠终端100的可靠性。
需要了解的是上述的技术方案存在一个弊端，就是终端处于弯折状态时，将出现如下图3所示的第一磁性吸合件31和第二磁性吸合件32之间不能对准贴合情况。
图3 折叠终端第三状态结构示意图
因此，该专利在上述提出的技术方案的基础下，为了进一步降低第一磁性吸合件31和第二磁性吸合件32之间的对准贴合问题，在第一磁性吸合件31的两端分别设置了第一贴合部31a和第二贴合部31b，在第二磁性吸合件32的两端分别设置了第三贴合部32a和第四贴合部32b，当主体1处于弯折状态时，第一贴合部31a将磁性贴合于第三贴合部32a上，第一贴合部31b磁性贴合于第四贴合部32b上。
另一方面，该折叠终端100还包括四个铁磁屏蔽件，该四个铁磁屏蔽件分别围设于第一磁性吸合件31、第二磁性吸合件32、第一磁性缓和件41和第二磁性缓和件42的周面，可以降低磁性吸合组件3和磁性缓和组件4对折叠终端100壳体中其它电子元器件113的影响。
值得注意的是，如果采用OPPO的这种专利来保证折叠屏的贴合，那么采用的也应当是与华为相同的向外折叠方式。

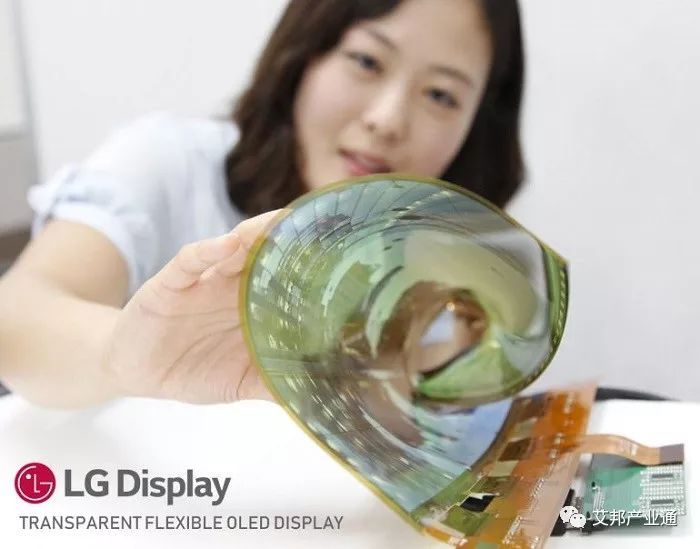

LG 对于透明显示器的研究，已经持续了很多年。在 2018 年的消费电子展（CES 2018）上，LG 曾展示过透明度达到 40% 的 OLED 电视。同年的 SID 2018 大会上，该公司又展示了一款 77 英寸的柔性透明 4K UHD OLED 屏幕。最新消息是，据荷兰科技博客 LetsGoDigital 爆料，该公司的一项新专利，展示了一款相当别致的透明可折叠手机设计。其拥有硕大的柔性显示屏，且双面透明。
当然，这并不是我们首次听闻配备透明显示屏的智能机。比如去年年底的时候，索尼就获得过类似的双面透明智能手机专利。只是 LG 新获得的专利，配备了更大块的柔性双屏透明屏。

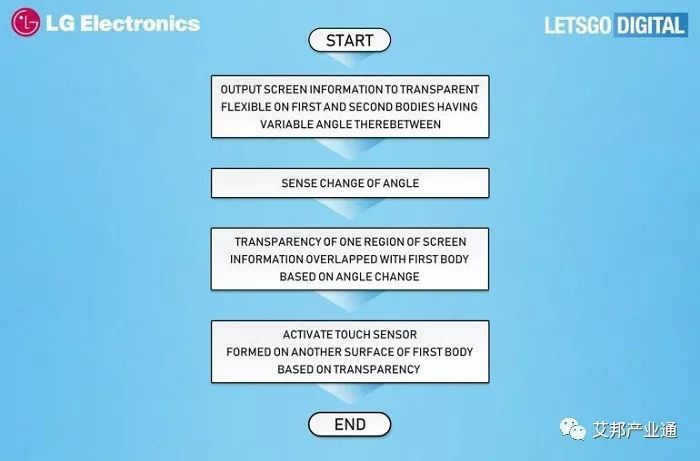

美国专利商标局（USPTO）4 月 9 日公布的这项“移动终端”专利，提交于三年多前，但直到现在才获得批准和发布。作为一款带有透明柔性显示屏的可折叠手机，专利中详细描述了其操作和用户界面、以及所使用的材料。

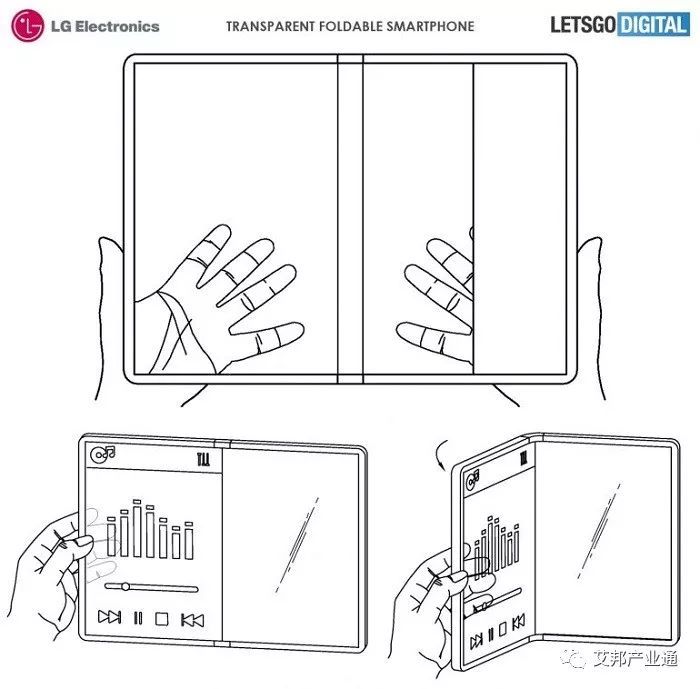

LG 这款概念手机的设计，几乎是完全由屏幕组成。前后部均使用了大面积的柔性屏，可从折叠手机、扩展为平板电脑模式。屏幕的边框很窄，通体几乎是透明的。
（图自：LetsGoDigital）
在从折叠模式下打开之后，屏幕将分为左右两个部分，支持独立地显示透明或不透明的内容。实际的透明度，取决于设备所处的角度。在平板模式下的透明度较低，但只要稍加折叠，透明度就会增加。
在屏幕透明度高于 20% 的时候，LG 会激活后部的触摸传感器。也就是说，用户不仅可以看到自己的手，还能够从背部操作手机。
尽管听起来有些麻烦，但实际情况是，当你摊开使用设备的时候，无需再将双手移动到前端屏幕，与弹窗按钮等内容交互。
（图自：LetsGoDigital）
此外，这项专利还讨论了许多操作选项，比如允许用户决定在折叠设备时看到哪个屏幕。若手机之前未折叠模式，则会在展开时看到右侧显示屏。如果在握住正面和背面的同时折叠手机，则会显示左侧屏幕的内容。
摄像头方面，LG 也做得更加深入。除了前置摄像头，该设备还配备了多个后置摄像头与激光传感器，支持 3D 物体检测等特殊功能。
尽管 LG 正在开发新型折叠屏智能机的消息，早已不是什么秘密，但这项特殊的创新，还是我们首次听闻这样的组合。
专利原文 | PDF（via：LetsGoDigital）
遗憾的是，尽管透明可折叠智能机的概念听起来很不错，但在将该设备作为成功的终端产品销售之前，无疑还有许多障碍要跨过。
即便 LG 已经在透明屏幕的技术研发上获得了一些经验，但用户体验才是决定产品命运的试金石。要开发出直观且友好的操作方式，仍是一个巨大的挑战。
当然，在三星 Galaxy Fold 等先行者的带动下，折叠屏智能机的未来，还是可以期待的。
文章来源：cnBeta.COM、IT之家、艾邦产业通
