国家标准《消防应急照明和疏散指示系统技术标准》3月1日起正式实施

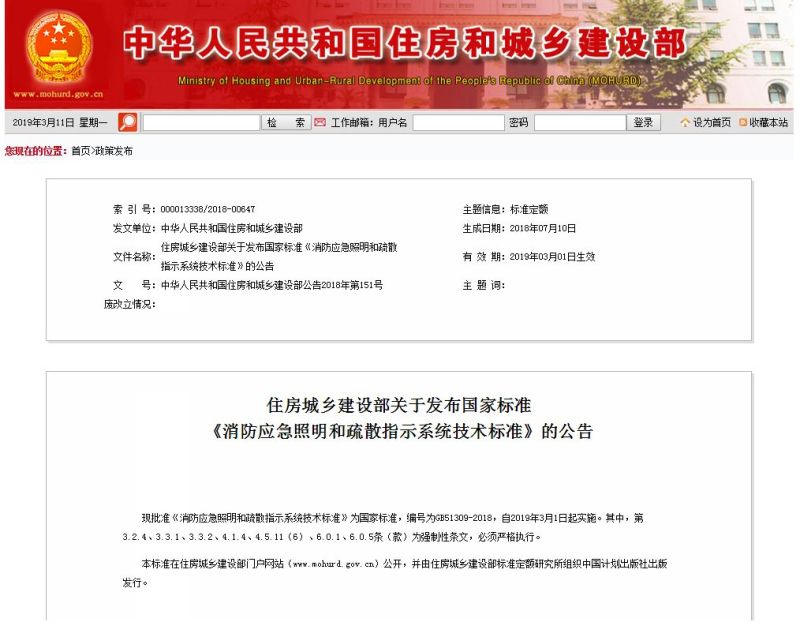

住房城乡建设部关于发布国家标准

《消防应急照明和疏散指示系统技术标准》的公告

现批准《消防应急照明和疏散指示系统技术标准》为国家标准，编号为GB51309-2018，自2019年3月1日起实施。其中，第3.2.4、3.3.1、3.3.2、

4.1.4、4.5.11（6）、6.0.1、6.0.5条（款）为强制性条文，必须严格执行。

本标准在住房城乡建设部门户网站（www.mohurd.gov.cn）公开，并由住房城乡建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部

2018年7月10日

据悉，国家标准《消防应急照明和疏散指示系统技术标准》（GB51309-2018）为我国首次制定颁布，包括了消防应急照明和疏散指示系统的设计、施工和验收等技术要求。该标准的批准发布，将进一步推动消防应急照明和疏散指示系统的配备

总则

1.0.1 为了合理设计消防应急照明和疏散指示系统，保证消防应急照明和疏散指示系统的施工质量，确保系统正常运行，制定本标准。

1.0.2 本标准适用于建、构筑物中设置的消防应急照明和疏散指示系统的设计、施工、调试、检测、验收与维护保养。

1.0.3 消防应急照明和疏散指示系统的设计，必须遵循国家有关方针、政策，针对使用对象的特点，做到安全可靠、技术先进、经济合理、节能环保。

1.0.4 消防应急照明和疏散指示系统的设计、施工、调试、检测、验收与维护保养，除应符合本标准外，尚应符合国家现行有关标准的规定 。

灯具相关

Ⅰ 一般规定

3.2.1 灯具的选择应符合下列规定：

1 应选择采用节能光源的灯具，消防应急照明灯具（以下简称“照明灯”）的光源色温不应低于2700K。

2 不应采用蓄光型指示标志替代消防应急标志灯具（以下简称“标志灯”）。

3 灯具的蓄电池电源宜优先选择安全性高、不含重金属等对环境有害物质的蓄电池。

4 设置在距地面8 m及以下的灯具的电压等级及供电方式应符合下列规定：

1）应选择A型灯具；

2）地面上设置的标志灯应选择集中电源A型灯具；

3）未设置消防控制室的住宅建筑，疏散走道、楼梯间等场所可选择自带电源B型灯具。

5 灯具面板或灯罩的材质应符合下列规定：

1）除地面上设置的标志灯的面板可以采用厚度4 mm及以上的钢化玻璃外，设置在距地面1m及以下的标志灯的面板或灯罩不应采用易碎材料或玻璃材质；

2）在顶棚、疏散路径上方设置的灯具的面板或灯罩不应采用玻璃材质。

6 标志灯的规格应符合下列规定：

1）室内高度大于4.5m的场所，应选择特大型或大型标志灯；

2）室内高度为3.5m～4.5m的场所，应选择大型或中型标志灯；

3）室内高度小于3.5m的场所，应选择中型或小型标志灯。

7 灯具及其连接附件的防护等级应符合下列规定：

1）在室外或地面上设置时，防护等级不应低于IP67；

2）在隧道场所、潮湿场所内设置时，防护等级不应低于IP65；

3）B型灯具的防护等级不应低于IP34。

8 标志灯应选择持续型灯具。

9 交通隧道和地铁隧道宜选择带有米标的方向标志灯。

3.2.2 灯具的布置应根据疏散指示方案进行设计，且灯具的布置原则应符合下列规定：

1 照明灯的设置应保证为人员在疏散路径及相关区域的疏散提供最基本的照度；

2 标志灯的设置应保证人员能够清晰地辨识疏散路径、疏散方向、安全出口的位置、所处的楼层位置。

3.2.3 火灾状态下，灯具光源应急点亮、熄灭的响应时间应符合下列规定：

1 高危险场所灯具光源应急点亮的响应时间不应大于0.25s；

2 其他场所灯具光源应急点亮的响应时间不应大于5s；

3 具有两种及以上疏散指示方案的场所，标志灯光源点亮、熄灭的响应时间不应大于5s。

3.2.4 系统应急启动后，在蓄电池电源供电时的持续工作时间应满足下列要求：

1 建筑高度大于100m的民用建筑，不应小于1.5h。

2 医疗建筑、老年人照料设施、总建筑面积大于100000m²的公共建筑和总建筑面积大于20000m²的地下、半地下建筑，不应少于1.0h。

3 其他建筑，不应少于0.5h。

4 城市交通隧道应符合下列规定：

1）一、二类隧道不应小于1.5h，隧道端口外接的站房不应小于2.0h；

2）三、四隧类道不应小于1.0h，隧道端口外接的站房不应小于1.5h。

5 本条第1款～第4款规定的场所中，当按照本标准第3.6.6条的规定设计时，持续工作时间应分别增加设计文件规定的灯具持续应急点亮时间。

6 集中电源的蓄电池组和灯具自带蓄电池达到使用寿命周期后标称的剩余容量应保证放电时间满足本条第1款～第5款规定的持续工作时间。

Ⅱ 照明灯

3.2.5 照明灯应采用多点、均匀布置方式，建、构筑物设置照明灯的部位或场所疏散路径地面水平最低照度应符合表3.2.5的规定。

3.2.6 宾馆、酒店的每个客房内宜设置疏散用手电筒。

Ⅲ 标志灯

3.2.7 标志灯应设在醒目位置，应保证人员在疏散路径的任何位置、在人员密集场所的任何位置都能看到标志灯。

3.2.8 出口标志灯的设置应符合下列规定：

1 应设置在敞开楼梯间、封闭楼梯间、防烟楼梯间、防烟楼梯间前室入口的上方；

2 地下或半地下建筑（室）与地上建筑共用楼梯间时，应设置在地下或半地下楼梯通向地面层疏散门的上方；

3 应设置在室外疏散楼梯出口的上方；

4 应设置在直通室外疏散门的上方；

5 在首层采用扩大的封闭楼梯间或防烟楼梯间时，应设置在通向楼梯间疏散门的上方；

6 应设置在直通上人屋面、平台、天桥、连廊出口的上方；

7 地下或半地下建筑（室）采用直通室外的竖向梯疏散时，应设置在竖向梯开口的上方；

8 需要借用相邻防火分区疏散的防火分区中，应设置在通向被借用防火分区甲级防火门的上方；

9 应设置在步行街两侧商铺通向步行街疏散门的上方；

10 应设置在避难层、避难间、避难走道防烟前室、避难走道入口的上方；

11 应设置在观众厅、展览厅、多功能厅和建筑面积大于400m²的营业厅、餐厅、演播厅等人员密集场所疏散门的上方。

3.2.9 方向标志灯的设置应符合下列规定：

1 有维护结构的疏散走道、楼梯应符合下列规定：

1）应设置在走道、楼梯两侧距地面、梯面高度1m以下的墙面、柱面上；

2）当安全出口或疏散门在疏散走道侧边时，应在疏散走道上方增设指向安全出口或疏散门的方向标志灯；

3）方向标志灯的标志面与疏散方向垂直时，灯具的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，灯具的设置间距不应大于10m。

2 展览厅、商店、候车（船）室、民航候机厅、营业厅等开敞空间场所的疏散通道应符合下列规定：

1）当疏散通道两侧设置了墙、柱等结构时，方向标志灯应设置在距地面高度1m以下的墙面、柱面上；当疏散通道两侧无墙、柱等结构时，方向标志灯应设置在疏散通道的上方。

2）方向标志灯的标志面与疏散方向垂直时，特大型或大型方向标志灯的设置间距不应大于30m，中型或小型方向标志灯的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，特大型或大型方向标志灯的设置间距不应大于15m，中型或小型方向标志灯的设置间距不应大于10m。

3 保持视觉连续的方向标志灯应符合下列规定：

1）应设置在疏散走道、疏散通道地面的中心位置；

2）灯具的设置间距不应大于3m。

4 方向标志灯箭头的指示方向应按照疏散指示方案指向疏散方向，并导向安全出口。

3.2.10 楼梯间每层应设置指示该楼层的标志灯（以下简称“楼层标志灯”）。

3.2.11 人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。

系统配电相关

Ⅰ 一般规定

3.3.1 系统配电应根据系统的类型、灯具的设置部位、灯具的供电方式进行设计。灯具的电源应由主电源和蓄电池电源组成，且蓄电池电源的供电方式分为集中电源供电方式和灯具自带蓄电池供电方式。灯具的供电与电源转换应符合下列规定：

1 当灯具采用集中电源供电时，灯具的主电源和蓄电池电源应由集中电源提供，灯具主电源和蓄电池电源在集中电源内部实现输出转换后应由同一配电回路为灯具供电；

2 当灯具采用自带蓄电池供电时，灯具的主电源应通过应急照明配电箱一级分配电后为灯具供电，应急照明配电箱的主电源输出断开后，灯具应自动转入自带蓄电池供电。

3.3.2 应急照明配电箱或集中电源的输入及输出回路中不应装设剩余电流动作保护器，输出回路严禁接入系统以外的开关装置、插座及其他负载。

Ⅱ 灯具配电回路的设计

3.3.3 水平疏散区域灯具配电回路的设计应符合下列规定：

1 应按防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅等为基本单元设置配电回路；

2 除住宅建筑外，不同的防火分区、隧道区间、地铁站台和站厅不能共用同一配电回路；

3 避难走道应单独设置配电回路；

4 防烟楼梯间前室及合用前室内设置的灯具应由前室所在楼层的配电回路供电；

5 配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域和相关疏散通道，应单独设置配电回路。

3.3.4 竖向疏散区域灯具配电回路的设计应符合下列规定：

1 封闭楼梯间、防烟楼梯间、室外疏散楼梯应单独设置配电回路；

2 敞开楼梯间内设置的灯具应由灯具所在楼层或就近楼层的配电回路供电。

3 避难层和避难层连接的下行楼梯间应单独设置配电回路。

3.3.5 任一配电回路配接灯具的数量、范围应符合下列规定：

1 配接灯具的数量不宜超过60只；

2 道路交通隧道内，配接灯具的范围不宜超过1000m；

3 地铁隧道内，配接灯具的范围不应超过一个区间的1/2。

3.3.6 任一配电回路的额定功率、额定电流应符合下列规定：

1 配接灯具的额定功率总和不应大于配电回路额定功率的80%；

2 A型灯具配电回路的额定电流不应大于6A；B型灯具配电回路的额定电流不应大于10A。

Ⅲ 应急照明配电箱的设计

3.3.7 灯具采用自带蓄电池供电时，应急照明配电箱的设计应符合下列规定：

1 应急照明配电箱的选择应符合下列规定：

1）应选择进、出线口分开设置在箱体下部的产品；

2）在隧道场所、潮湿场所，应选择防护等级不低于IP65的产品；在电气竖井内，应选择防护等级不低于IP33的产品。

2 应急照明配电箱的设置应符合下列规定：

1）宜设置于值班室、设备机房、配电间或电气竖井内；

2）人员密集场所，每个防火分区应设置独立的应急照明配电箱；非人员密集场所，多个相邻防火分区可设置一个共用的应急照明配电箱；

3）防烟楼梯间应设置独立的应急照明配电箱，封闭楼梯间宜设置独立的应急照明配电箱。

3 应急照明配电箱的供电应符合下列规定：

1）集中控制型系统中，应急照明配电箱应由消防电源的专用应急回路或所在防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的消防电源配电箱供电；

2）非集中控制型系统中，应急照明配电箱应由防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的正常照明配电箱供电；

3）A型应急照明配电箱的变压装置可设置在应急照明配电箱内或其附近。

4 应急照明配电箱的输出回路应符合下列规定：

1）A型应急照明配电箱的输出回路不应超过8路；B型应急照明配电箱的输出回路不应超过12路；

2）沿电气竖井垂直方向为不同楼层的灯具供电时，应急照明配电箱的每个输出回路在公共建筑中的供电范围不宜超过8层，在住宅建筑的供电范围不宜超过18层

Ⅳ 集中电源的设计

3.3.8 灯具采用集中电源供电时，集中电源的设计应符合下列规定：

1 集中电源的选择应符合下列规定：

1）应根据系统的类型及规模、灯具及其配电回路的设置情况、集中电源的设置部位及设备散热能力等因素综合选择适宜电压等级与额定输出功率的集中电源；集中电源额定输出功率不应大于5kW；设置在电缆竖井中的集中电源额定输出功率不应大于1kW；

2）蓄电池电源宜优先选择安全性高、不含重金属等对环境有害物质的蓄电池（组）；

3）在隧道场所、潮湿场所，应选择防护等级不低于IP65的产品；在电气竖井内，应选择防护等级不低于IP33的产品。

2 集中电源的设置应符合下列规定：

1）应综合考虑配电线路的供电距离、导线截面、压降损耗等因素，按防火分区的划分情况设置集中电源；灯具总功率大于5kW的系统，应分散设置集中电源；

2）应设置在消防控制室、低压配电室、配电间内或电气竖井内；设置在消防控制室内时，应符合本标准第3.4.6条的规定；集中电源的额定输出功率不大于1kW时，可设置在电气竖井内；

3）设置场所不应有可燃气体管道、易燃物、腐蚀性气体或蒸汽；

4）酸性电池的设置场所不应存放带有碱性介质的物质；碱性电池的设置场所不应存放带有酸性介质的物质；

5）设置场所宜通风良好，设置场所的环境温度不应超出电池标称的工作温度范围。

3 集中电源的供电应符合下列规定：

1）集中控制型系统中，集中设置的集中电源应由消防电源的专用应急回路供电，分散设置的集中电源应由所在防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的消防电源配电箱供电；

2）非集中控制型系统中，集中设置的集中电源应由正常照明线路供电，分散设置的集中电源应由所在防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的正常照明配电箱供电。

4 集中电源的输出回路应符合下列规定：

1）集中电源的输出回路不应超过8路；

2）沿电气竖井垂直方向为不同楼层的灯具供电时，集中电源的每个输出回路在公共建筑中的供电范围不宜超过8层，在住宅建筑的供电范围不宜超过18层。
