LED植物灯珠光量子效率参数规范

本规范提供了 LED 植物灯珠主要参数-光量子效率 QE 值和 MQE 值的极限值、 当前值、 最小值， 目的是向行业提供参考范围， 对植物灯的设计与应用提供技术参数规范。

本参数采用光谱级的算法计算。当前值的参数规范根据技术现状不定期的发布。

声明：

本标准由佛山市南海区桂城好亮固体光源研究所制定发布（OURLED） ， 版权归 OURLED， 未经OURLED 许可不得随意复制； 其他机构采用本标准的技术内容制定标准需经 OURLED 允许； 任何单位或个人引用本标准的内容需指明本标准的标准号。

1、灯珠光量子效率参数规范的意义

随着LED芯片技术与封装技术的发展，用于植物灯的灯珠光量子效率不断提升，植物灯光谱设计需要的主要灯珠的平均QE值达到1.8umol/J以上，优质的灯珠QE值达到2.1umol/J以上，为LED植物灯提供了更加广泛的应用。

对于植物灯设计者与使用者，需要科学的了解这个参数值的应用范围和极限值与最小值，尤其在实际应用中，需要规避使用低于QE最小值的产品。

从目前的行业情况来看，虚标参数和超标参数的问题存在，不利于行业的发展，本规范的提出，有利于LED植物灯这种技术参数化的产品健康发展。

2、LED灯珠光量子效率参数的可靠性

灯珠的光量子效率QE值与MQE值是一个与测量技术关联不大的主要性能参数，是检验LED植物灯性能的主要手段，参数的算法经过光谱级的效验，误差小于0.1%，本参数规范通过对数百种灯珠数据验算，历经5个月完成，参数的可靠性高，算法准确，有光谱级的算法效验，充分体现了参数的科学性。

3、关键术语和定义

光量子能效 Quantum Efficiency（QE）表示人造辐射源在 400-700 nm 范围里， 每焦耳电能转换为光量子数量的能力， QE 与辐射效率和波长相关， QE 数值越高， 表示的是辐射源对光量子的转换能力越强， 电能的利用效率越高。 单位： μmol/J光量子能效 QE 计算式：QE=PPF/w 其中： w 为辐射源耗电功率， 单位： 瓦QE 适用的对象有灯珠， 光源， 灯具。注： QE 值存在 SPD 绿光成分含量大而引起效率失真的问题， 需要基于相同光质下的比较。

测量范围的光量子能效 Measured Quantum Efficiency（MQE）表示人造辐射源在 380-800 nm 范围里， 每焦耳电能转换为光量子数量的能力， MQE 与辐射效率和波长相关， MQE 数值越高， 表示的是辐射源对光量子的转换能力越强， 电能的利用效率越高。 单位： μmol/J测量范围的光量子能效 MQE 计算式：MQE=MPF/w 其中： w 为辐射源耗电功率， 单位： 瓦MQE 适用的对象有灯珠， 光源， 灯具。注： MQE 值存在 SPD 绿光成分含量大而引起效率失真的问题， 需要基于相同光质下的比较。

极限值以 LED 灯珠的光谱形态所能达到的辐射效率理论极限后的量子效率值， 是理论极限值。

当前值当前 LED 芯片技术与 LED 封装技术可以达到的范围值。

最低值LED 灯珠的光量子效率低于此值， 表明灯珠能耗过大， 不适合应用在植物灯制造。

单色光以某一波长为峰值， 光谱形态是峰值两边呈衰减分布的单色光灯珠。

白光以照明为目的， 色温为 2500K-8000K 之间， LED 灯珠光谱为连续光谱， 封装不加入红光芯片。

蓝光激发的复合光以种植工艺光谱要求为目的， LED 灯珠光谱为连续光谱或者非连续光谱， 封装不加入红光芯片。

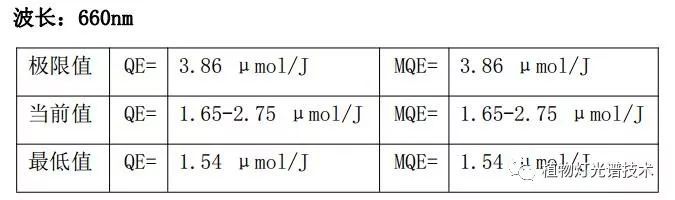

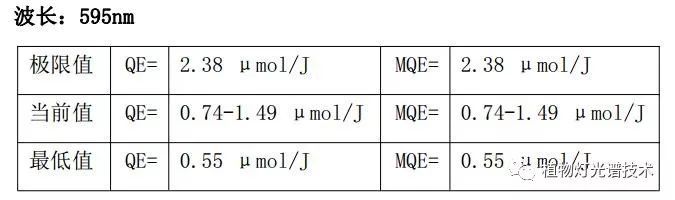

4、常用灯珠的参数规范

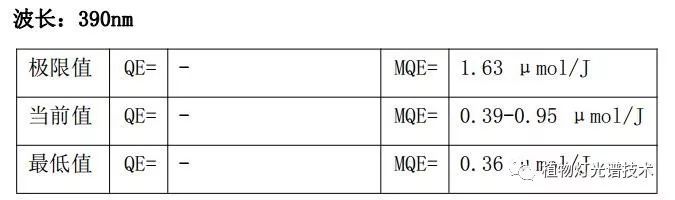

注： 波长 390nm 的光谱跨越到 400nm 区间的辐射量极少， 没有计算这部分的 QE 值。

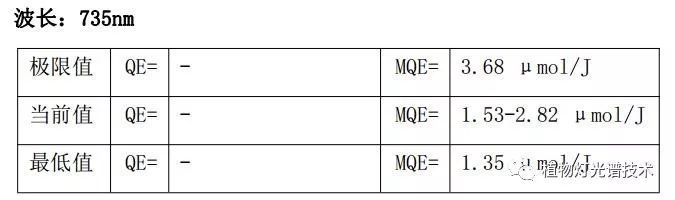

注： 波长 730nm 的光谱超出波长 700nm 区间限制， 且在 PAR 区间的辐射量极少， 不计算 QE 值。

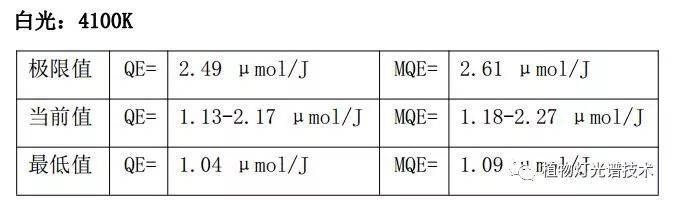

注： 该色温的显色指数 Ra=70-85 范围。

注： 该色温的显色指数 Ra=70-80 范围。

其他波长的参数规范将在后续的微信公众号陆续发布。

5、参数规范的应用

本参数规范适用于植物工厂设计，温室补光，用户的参数效验，LED封装企业的参数规格书以及相关研究机构的参考。

2018年11月1日
