液晶屏最强拆解！内部结构产业链全析
光链 · 2018-10-29
本目录涉及GLASS、偏光片、彩色滤光片、混合液晶材料、背光、Glass+偏光片+驱动IC、COG+排线、FOG+背光、模组+触摸屏等液晶屏的内部拆分结构，屏的接口转换IC，屏的种类。
◤ 目录
液晶屏的内部拆分结构
1.GLASS
2.偏光片（含生产厂家及介绍）
3.彩色滤光片（含生产厂家及介绍）
4.混合液晶材料（含生产厂家及介绍）
5.背光（含生产厂家及介绍）

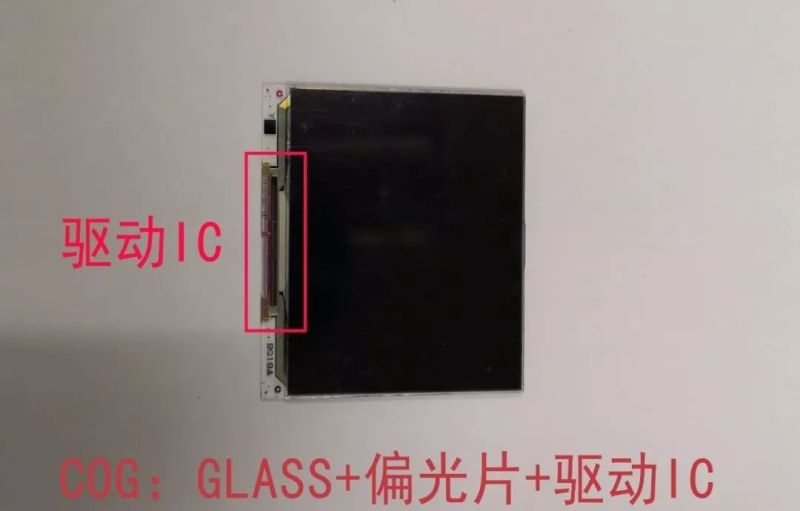

6.COG：Glass+偏光片+驱动IC(含驱动IC原厂及介绍)

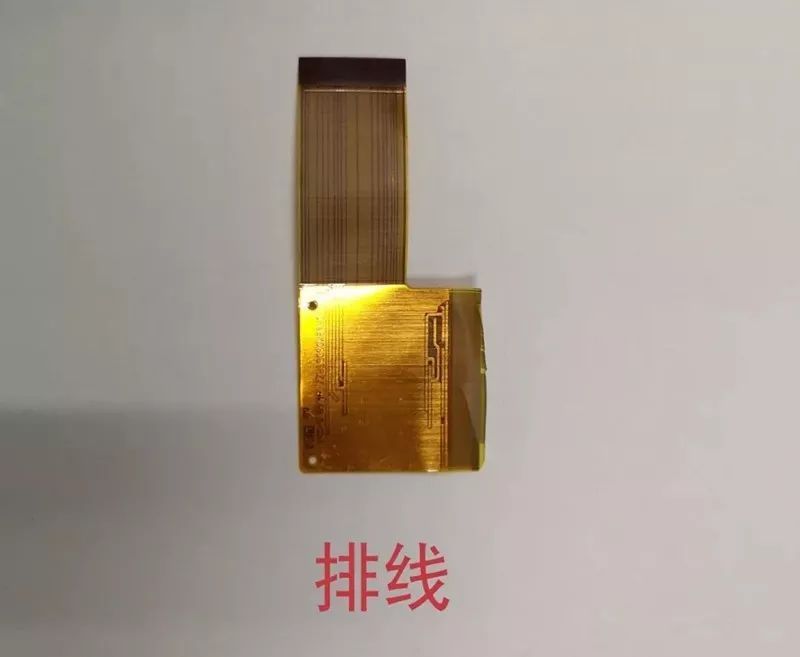

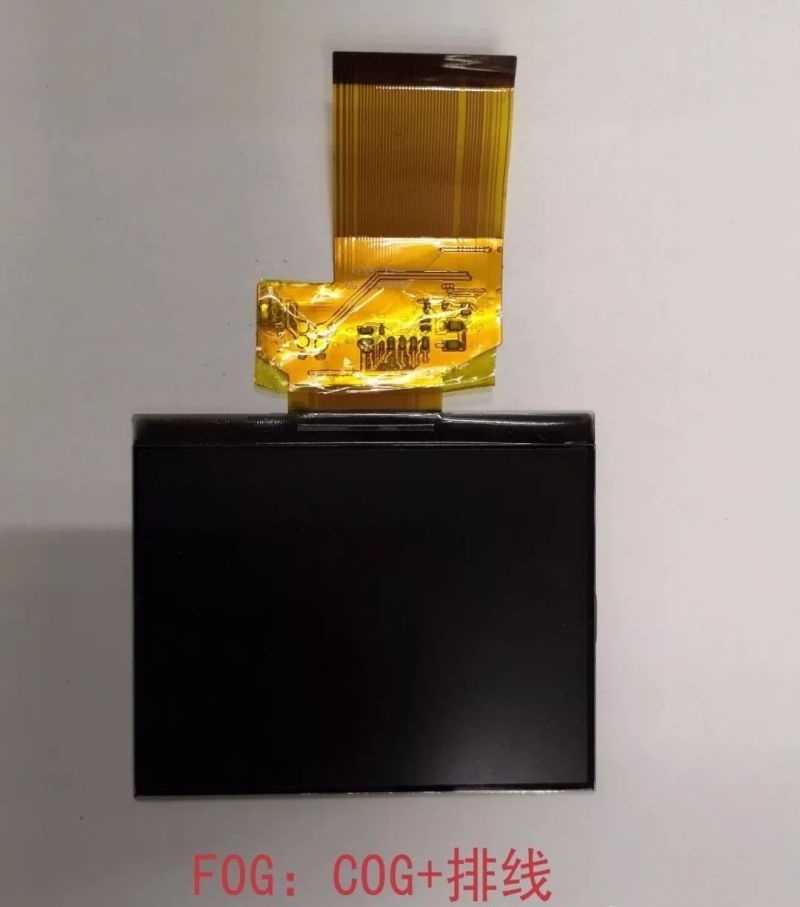

7.FOG：COG+排线

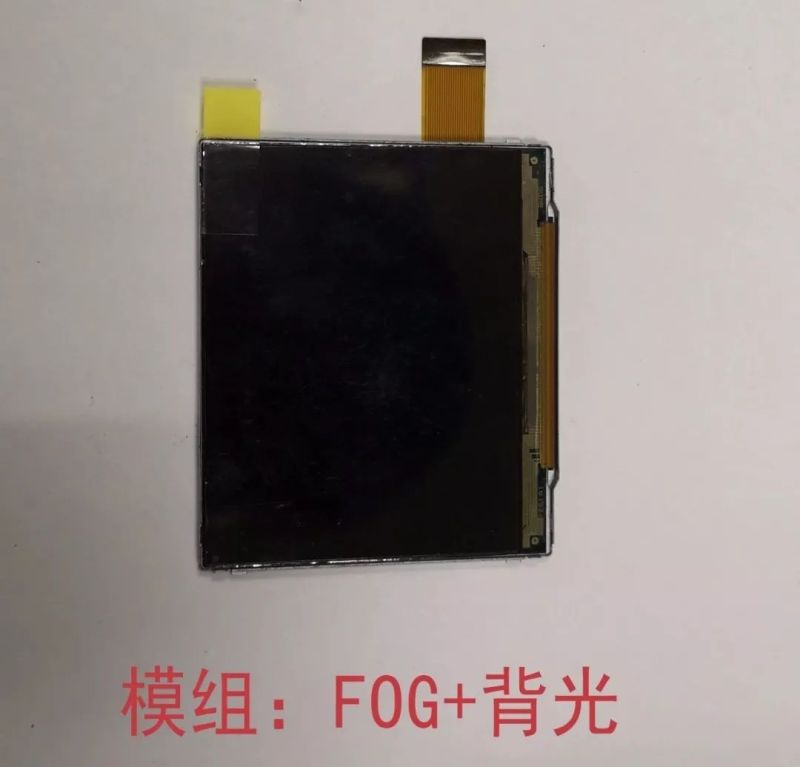

8.模组：FOG+背光（含模组厂家及介绍）

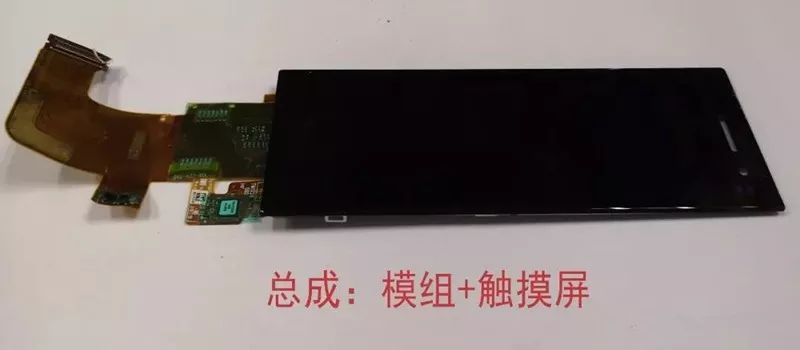

9.总成：模组+触摸屏（含触摸屏模组厂家及触摸IC原厂介绍）
屏的接口转换IC
晶门科技（以前的所罗门Solomon）、日本东芝、日本爱普生、集创北方、龙讯半导体、新港海岸、中星微。
屏的种类
STN、TFT、TFD、UFB、OLED、ASV。

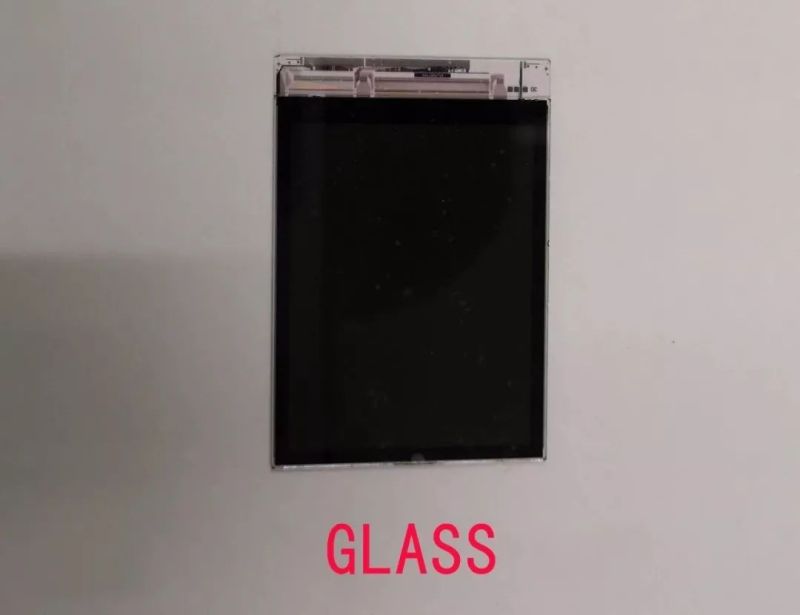

GLASS
▲液晶屏拆分结构图
偏光片
偏光片占液晶面板成本的11%左右，也是主要材料，也是我国液晶面板技术国产化最困难的领域之一。
偏光片位于液晶面板两侧，通过透射或阻断背光模组中发出的光线，调整像素亮度并再现颜色，使人眼看到颜色鲜艳的显示影像，没有它，液晶面板就不能显示。
从图可以看出，中国有两家：三利谱和盛波光电，日韩占领导地位。
偏光片主要厂家：日东电工Nitto、日本住友Sumitomo、日本三立化学、韩国LG化学、韩国三星SDI、台湾奇美材料、台湾力特光电、台湾明基材料、深圳三利谱、深圳盛波光电、温州侨业、佛山维达等。
彩色滤光片
彩色滤光片是液晶面板中最贵的部分之一。
业界的液晶面板厂家，大多都自制彩色滤光片，例如三星自制比率为75%，而奇美和LGD的自制率则高达90%以上。
我国京东方和天马这些厂家，也有自己的彩色滤光片厂， 不过自制比例比不过韩国和台湾，大约70%左右需要进口，主要进口来源是日本的凸版印刷、大日本油墨（DNP）、东丽公司（TORAY）三巨头。
彩色滤光片国产化进展也比较喜人，首先国内各大面板厂都在不断提高自产彩色滤光片的比例，在国内液晶面板销量不断增加的同时，国内对外购彩色滤光片的需求却在不断减少，这是自制比例不断提高的结果。
在专业外购领域，国内主要是以龙头企业东旭光电为首，已经在2015年大举投资30亿人民币开投彩色滤光片产线，引进的是日本DNP的技术和产线工艺，DNP甚至将其唯一一条第五代TFT-LCD用彩色滤光片生产线整体转给东旭光电，其中国市场份额也同时会转移到东旭光电手中。
东旭光电彩色滤光片客户已经固定为国内的龙腾光电和京东方，今年第一季度将开始量产。
根据东旭光电与龙腾光电签署的《战略合作协议》，仅龙腾光电1条5代TFT-LCD面板生产线就能消化东旭光电5代彩色滤光片生产线70%以上的产能。
从东旭光电大举投资的气定神闲就知道，我国在液晶面板领域份额扩大的好处在于东旭的彩色滤光片产品，打进日本韩国台湾液晶面板的供应链很难，打进国产面板的供应链就容易地多。
但目前京东方、天马这些大厂，进口比例仍在70%以上。东旭光电今年一季度投产的这条线，仅仅是5代线，高世代配套的彩色滤光片还是空白。
混合液晶材料
混合液晶材料是液晶面板基础材料，只占液晶面板总成本的3%左右，不过对液晶面板的性能至关重要。
我国有一家销量排在世界第三的液晶材料企业诚志永华，国内市场占有率高达65%。但是请注意，液晶包括多种，低端的黑白屏可以是液晶，诚志永华主要是黑白液晶屏占有优势。
而高端的用于智能手机和电视的TFT液晶材料，德国默克、日本智索和日本DIC三家垄断TFT液晶市场，合计全球市场份额超过90%，可以说这三家垄断了全球市场。
我国主要是诚志永华和江苏和成可以为液晶面板厂供应TFT混合液晶，另外还有一家八亿液晶也异军突起，成为了京东方2017年国内第一液晶供应商。
2016年，全球TFT液晶材料需求量在700吨左右，大陆液晶材料厂商整体销售量预计在40吨左右，已经占到了全球的5.7%。
2015年大陆液晶材料厂商出货仅为27吨，也就是说，2016年中国本土液晶材料出货增长高达50%，远远高于全球发展速度。
对比下全球TFT液晶材料出货量，2013年为600吨，2016年为700吨，三年增长仅为16%左右。国内TFT液晶材料厂家，基本是向国产液晶面板厂家供货，因此预计未来10年，国产液晶材料会在国产品牌带动下有较大规模增长。

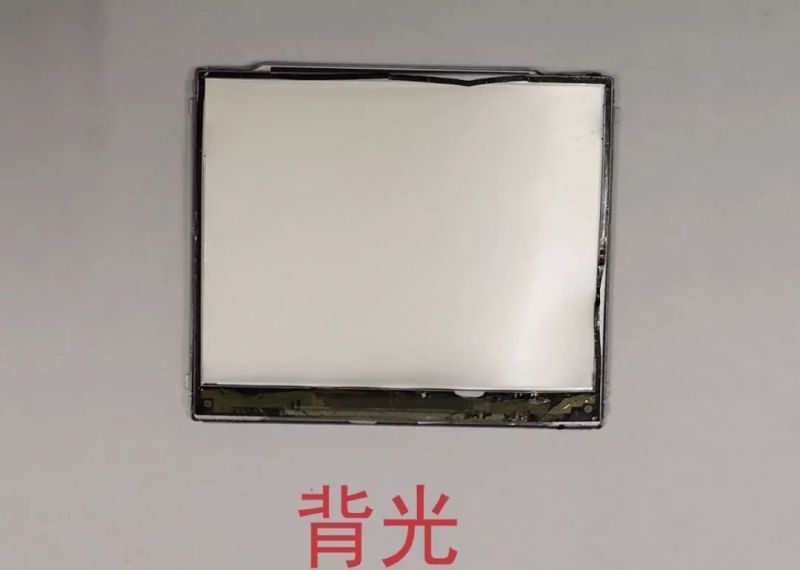

背光
背光模组是显示面板最贵的部分，占了成本大约20%以上，但是技术难度不高，属于劳动密集型产业，全球绝大部分背光模组都是在我国生产。
但是背光模组60%左右的成本来自光学膜，主要包括扩散膜，反射膜，增亮膜等，这方面国产进度还不错，发展速度很快。
以光学反射膜为例子，宁波长阳科技展现了极高的增长速度，2014年营收1.49亿，2015年营收2.5亿，2016年营收已经达到4亿人民币。在液晶电视等使用的大尺寸反射膜领域世界份额达到了35%，已经位列世界第一，超过了日本东丽和帝人。
光学膜国产康得新是龙头主力，已经是世界最大的光学膜生产企业之一。根据2017年康得新发布的财报，全年收入92.25亿人民币，增长22%，净利润19.78亿人民币，增长37.47%。
这些光学膜的生产主要原料是光学基膜，要生产光学膜，就要采购光学基膜，目前在光学基膜方面，全球80%以上的产能由三菱树脂、东丽、帝人、杜邦、可隆、SKC、东洋纺等几大巨头所垄断。国产的厂家有乐凯集团，康得新，裕兴股份，南洋科技等。
康得新在光学膜领域迅速增长以后，也在开始自研光学基膜。2016年4月开工建设光学膜第二期1亿平米高分子材料工厂，就包括了光学基膜项目，预计未来会保持高速增长。
光学基膜是需要PET薄膜切片作为基材。Display Research估计2016年全球需求为36万吨，目前正在高速增长的康得新有大约5万吨产能，配套自己的光学膜生产。
驱动IC
这是我国比较弱势的领域。
目前，在面板驱动IC市场，以日系瑞萨、韩系三星为主。而中国大陆的面板驱动IC主要来自台湾厂家，有联咏、晨星、敦泰，国产的有新相微和格科微。
驱动IC主要厂家：日本瑞萨电子、韩国三星、台湾联咏科技、晨星、敦泰、台湾奇景光电、台湾奕力科技、台湾瑞鼎科技、台湾矽创电子、台湾天钰科技、上海新相微电子、上海格科微电子、晶门科技、深圳天利半导体。
液晶面板、模组
液晶面板、模组相关企业
日本：东芝集团、日本显示公司 、索尼、京瓷株式会社、卡西欧 、爱普生 、松下 、三洋电机 、日本电气株式会社、三菱电机 、精工电子有限公司 、富士通、日本双叶电子工业株式会社、西铁城、日本先锋株式会社 。
韩国：乐金显示器、三星显示器、可隆。
台湾：友达光电股份有限公司、群创光电、瀚宇彩晶股份有限公司 、中华映管股份有限公司、元太科技、晶采光电科技股份有限公司 、全台晶像股份有限公司、凌巨科技股份有限公司 、众福科技、铼宝科技股份有限公司、智晶光电股份有限公司 、晶达光电股份有限公司、久正光电股份有限公司、奇晶光电股份有限公司、龙亭新技股份有限公司 。
国内：鸿海/夏普、京东方科技集团股份有限公司、现代显示技术株式会社、天马微电子股份有限公司、深圳市华星光电技术有限公司、南京中电熊猫液晶显示科技有限公司、上海和辉光电有限公司、国显光电、北京维信诺、惠科电子（深圳）有限公司、信利光电股份有限公司、汕头超声电子股份有限公司、深圳莱宝高科技股份有限公司、深超光电（深圳）有限公司、深圳市智炫显示科技有限公司、苏州研工电子科技有限公司 、深圳市德尔西电子有限公司、IDTech 、广辉、UNIPAC、上海广电信息产业股份有限公司、深圳同兴达科技股份有限公司、深圳市三龙电子有限公司、TCL显示科技（惠州）有限公司、深圳市帝晶光电股份有限公司、中光电通讯技术有限公司、天亿富电子有限公司、比亚迪股份有限公司、星源电子科技有限公司、煜彩光电技术有限公司、国显科技股份有限公司、深圳市宝锐视科技有限公司、江门亿都半导体有限公司、深圳市海菲光电发展有限公司、博一光电科技有限公司、深圳易欣达液晶显示有限公司、维拓科技有限公司、宇顺电子股份有限公司、深圳雅视科技有限公司、深圳市凯圣德光电有限公司、深圳市立德通讯器材有限公司、东莞兴展光电科技有限公司、深圳市聚睿鼎科技有限公司、深圳市显创光电有限公司、东莞市龙芯光电有限公司、深圳宝龙达信息技术股份有限公司深圳、深圳市易快来科技有限公司、深圳市优纳思科技有限公司、德思普科技有限公司、深圳市乐源实业股份有限公司。
触摸屏
触摸屏相关企业
深圳欧菲光科技股份有限公司、信利国际有限公司、伯恩光学有限公司、中华意力企业集团、厦门宸鸿科技集团、深圳市深越光电技术有限公司、合力泰科技股份有限公司、深圳业际光电股份有限公司、汕头超声电子股份有限公司、深圳莱宝高科技股份有限公司、浙江星星科技股份有限公司、洋华光电股份有限公司、深圳市北泰显示技术有限公司、江西联创电子有限公司、东莞市胜大光电科技有公司、深圳市骏达光电股份有限公司、深圳市德普特光电显示技术有限公司、深圳市帝晶光电股份有限公司、深圳俊达显示器件有限公司、东莞市容纳光电科技有限公司、深圳市宇顺电子股份有限公司（雅视）、金龙机电有限公司、南京华睿川电子科技有限公司、深圳市宏发展电子有限公司、东莞市旭顶光电科技有限公司、深圳市华兴达光电科技有限公司、江西省天翌光电有限公司、深圳市欧雷登科技有限公司、惠州市航泰光电有限公司、东莞市婉晶电子科技有限公司、东莞市平波电子有限公司、东莞市兴展光电科技有限公司、深圳市中海光电科技有限公司、深圳市帝仁光电有限公司、深圳市帝显电子有限公司、深圳秋田微电子有限公司、广东德怡电子科技有限公司、深圳市敦正科技有限公司、东莞市威广骏电子科技有限公司、深圳市轻松点科技有限公司、常州裕成光电有限公司、深圳市彩通达触控技术有限公司、深圳市宝明科技股份有限公司、广州盛诺电子科技有限公司、京东方科技集团股份有限公司、深圳市正星光电技术有限公司、深圳市鸿展光电有限公司、中国南玻集团股份有限公司、深圳普星光电有限公司、深圳市比欧特科技有限公司、深圳市世同科技有限公司、东莞市煜烨光电有限公司、深圳市成鸿科技有限公司、深圳市宝明科技股份有限公司、深圳市正星光电技术有限公司、介面光电股份有限公司、东莞普达光电科技有限公司、东莞市智恒卓越电子有限公司、深圳市帝扬光电科技有限公司、东莞市宏凯光电有限公司。
触摸IC
触摸IC相关企业
美国新思国际、美国赛普拉斯、美国艾特梅尔、台湾敦泰电子股份有限公司、台湾晨星半导体、深圳汇顶科技、上海思立微电子科技有限公司、深圳贝特莱电子科技有限公司、台湾奇景光电股份有限公司、深圳比亚迪微电子有限公司、北京集创北方科技有限公司、台湾君曜科技股份有限公司、台湾矽创电子股份有限公司、深圳市迅骏科技有限公司、台湾联咏科技股份有限公司、台湾奕力科技有限公司、韩国美法思、深圳市致达科创电子科技有限公司、香港晶门科技有限公司、台湾义隆电子。

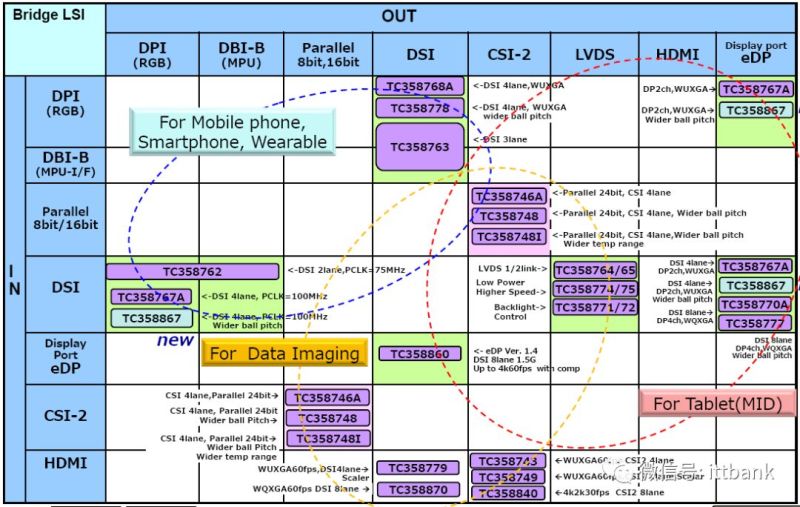

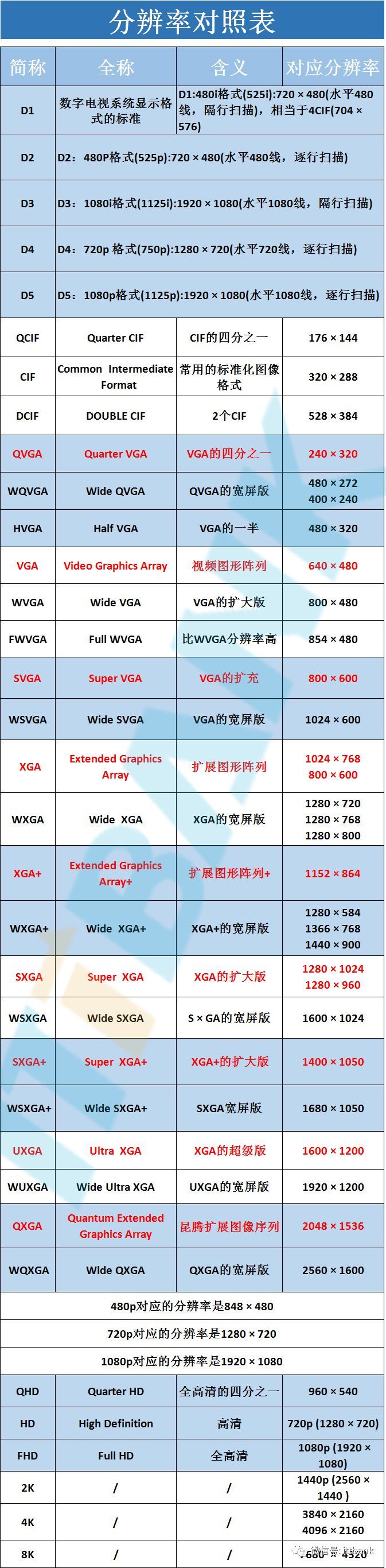

下面介绍屏的接口转换芯片，介绍之前首先看看屏的分辨率对照表：
屏的接口转换芯片
晶门科技（以前的所罗门Solomon）、日本东芝、日本爱普生、集创北方、龙讯半导体、新港海岸、中星微。

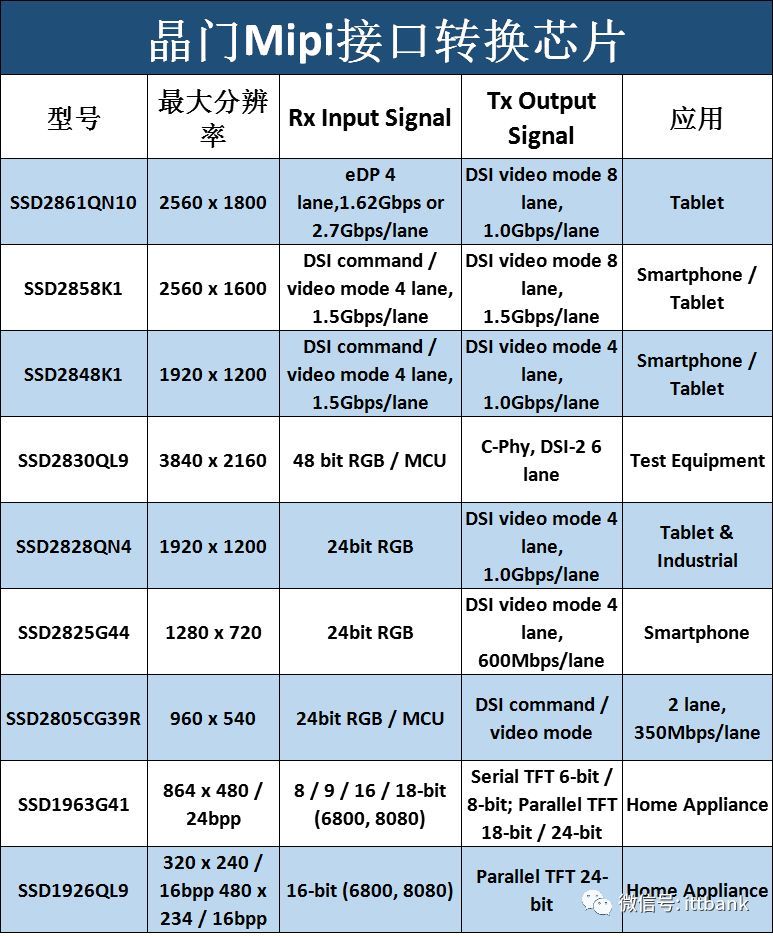

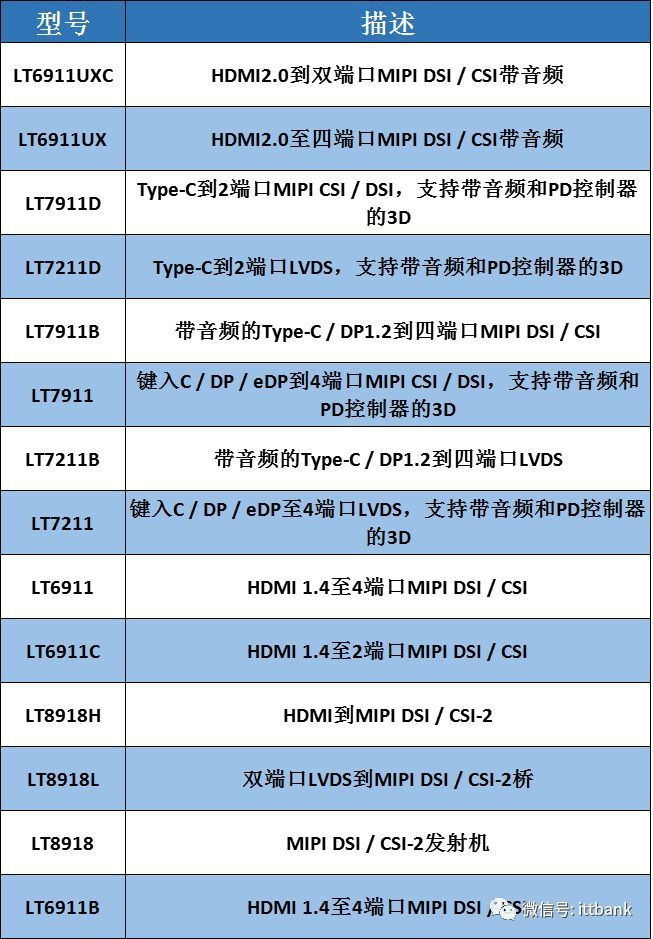

晶门科技
日本东芝

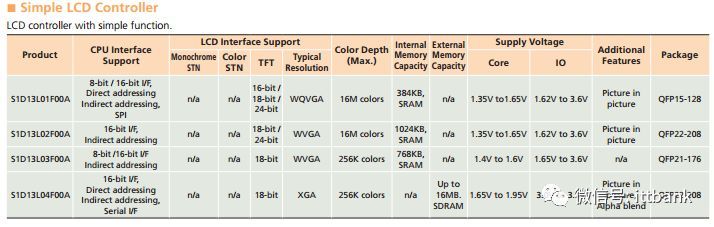

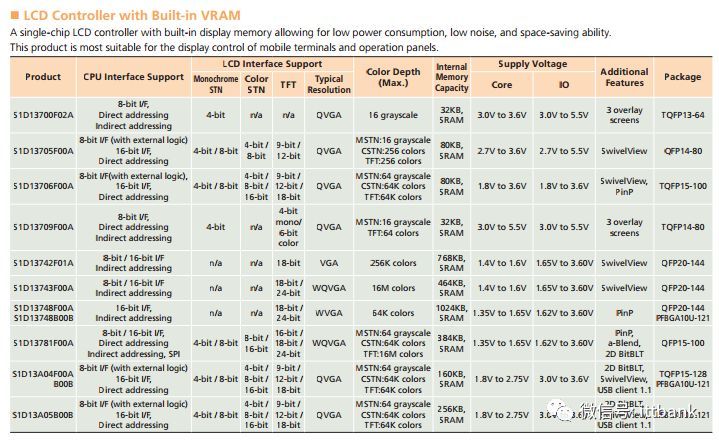

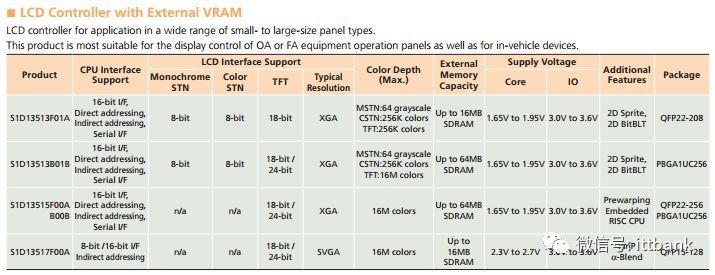

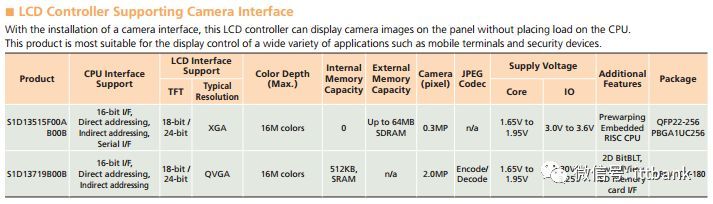

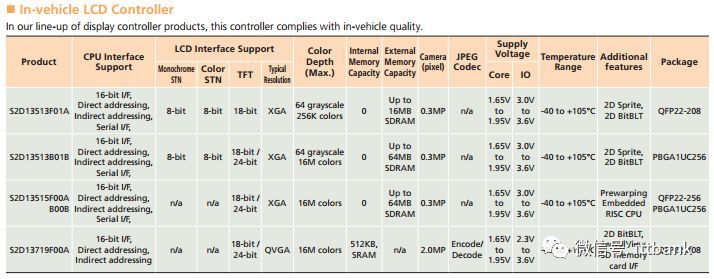

日本爱普生
集创北方
特点：
• 支持1-4路灵活配置的MIPI DSI信号输入
• MIPI链路单路最大支持速率1Gbps
• 支持RGB565、RGB666和RGB888打包格式
• MIPI链路支持组内P/N信号交换
• 支持RGB565、RGB666、RGB888输出格式
• 支持VESA和JEDIA标准
• RGB PCLK支持2MHz-154MHz
• RGB输出支持组间交换
• 供电电压可根据屏接口电压灵活设计
• 极低的待机功耗和工作功耗
• 芯片ESD防护2KV
• QFN48封装

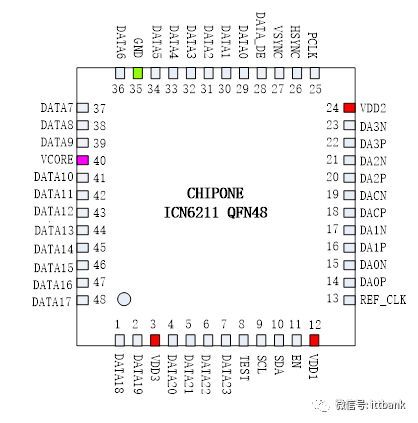

芯片管脚图
应用框图
特点：
• 支持1-4路灵活配置的MIPI DSI信号输入
• MIPI链路单路最大支持速率1Gbps
• 支持RGB666和RGB888打包格式
• MIPI链路支持组内P/N信号交换
• 单LVDS链路，支持6/8bit输出模式
• 支持VESA和JEDIA标准
• LVDS最大时钟支持154MHz
• LVDS链路支持组内P/N交换和组间交换
• 最大分辨率支持1920*1200
• 极低的待机功耗和工作功耗
• 芯片ESD防护2KV
• 1.8V单电源供电
• 封装：QFN40

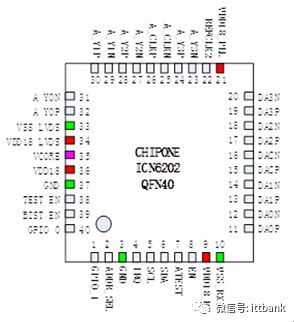

芯片管脚图
应用
手机、智能手机、PDA、GPS/游戏机、便携式/平板电脑、移动上网设备、家庭娱乐设备。
应用框图
龙讯半导体

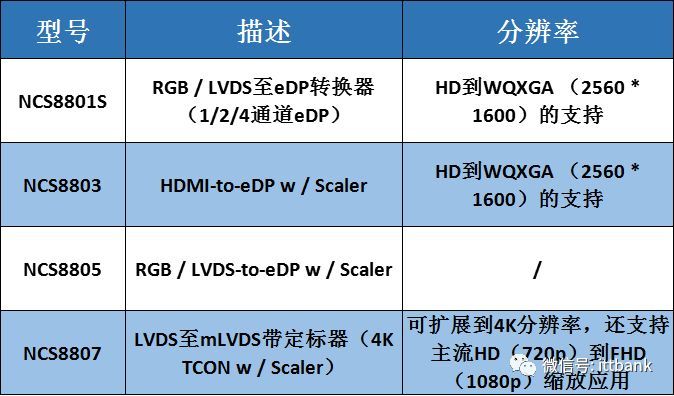

新港海岸
屏的种类
屏的种类：STN、TFT、TFD、UFB、OLED、ASV。
【STN（Super Twisted Nematic）屏幕】，又称为超扭曲向列型液晶显示屏幕。在传统单色液晶显示器上加入了彩色滤光片，并将单色显示矩阵中的每一像素分成三个像素，分别通过彩色滤光片显示红、绿、蓝三原色，以此达到显示彩色的作用，颜色以淡绿色为和橘色为主。
STN屏幕属于反射式LCD，它的好处是功耗小，但在比较暗的环境中清晰度较差。
【TFT（Thin Film Transistor）即薄膜场效应晶体管】，属于有源矩阵液晶显示器中的一种。它可以“主动地”对屏幕上的各个独立的像素进行控制，这样可以大大提高反应时间。
一般TFT的反应时间比较快，约80毫秒，而且可视角度大，一般可达到130度左右，主要运用在高端产品。所谓薄膜场效应晶体管，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
【TFD（Thin Film Diode）屏幕】，又称为薄膜二极管半透式液晶显示屏。TFD技术由精工和爱普生公司开发出来，专门用在手机屏幕上。它是TFT和STN的折中，比STN的亮度和色彩饱和度更好，也比TFT省电。
最大特点是无论在关闭背光（反射模式）或打开背光（透射模式）条件下都能提供高画质、易观看的显示，并具有低功耗、高画质、高反应速度等优点。
【UFB LCD】是2002年3月，三星公司发布的一款手机用新型液晶显示器件，UFB-LCD是专为移动电话和PDA设计的显示屏，具有超薄、高亮度的特点，可显示65536种色彩，达到128x160的分辨率，该显示屏还采用了特别的光栅设计，可减小像素间距，以获得更佳的图像质量。
UFB液晶显示屏的对比度是STN液晶显示屏的两倍，在65536色时亮度与TFT显示屏不相上下，而耗电量比TFT显示屏少，并且售价与STN显示屏差不多，可说是结合这两种现有产品的优点于一身。
【OLED（Organic Light Emitting Display）】即有机发光显示器，在手机LCD上属于新型产品，被称誉为“梦幻显示器”。OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。而且OLED显示屏幕可以做得更轻更薄，可视角度更大，并且能够显著的节省耗电量。
目前在OLED的二大技术体系中，低分子OLED技术为日本掌握，而高分子的PLED的技术及专利则由英国的科技公司CDT的掌握，两者相比PLED产品的彩色化上仍有一定困难。
【ASV（Advanced Super View）】技术是SHARP在液晶面板生产技术上又一突破，这个技术主要应用在SHARP高端市场定位的液晶显示器上。这个技术主要是通过缩小液晶面板上颗粒之间的间距，增大液晶颗粒上光圈，并整体调整液晶颗粒的排布，来全面提高了液晶屏幕的可视角度、液晶颗粒的反应时间、色彩对比度和屏幕亮度。
在同样屏幕面积的对比下、可以令到采用了ASV技术的屏幕相比起普通没有采用ASV技术的液晶显示器参数和效果上都有一个本质的提升，比如说：T1520、T1620、T1820等系列的机型，与市面上同一屏幕大小级别的相比，无论是在参数上还是在效果上都明显占优。
总结
STN是早期彩屏的主要器件，最初只能显示256色，虽然经过技术改造可以显示4096色甚至65536色，不过现在一般的STN仍然是256色的。优点是：价格低、能耗小。
TFT的亮度好、对比度高、层次感强、颜色鲜艳。缺点是比较耗电、成本较高。
UFB是专门为移动电话和PDA设计的显示屏。它的特点是：超薄、高亮度。可以显示65536色，分辨率可以达到128×160的分辨率。UFB显示屏采用的是特别的光栅设计，可以减小像素间距，获得更佳的图片质量。UFB结合了STN和TFT的优点，耗电比TFT少，价格和STN差不多。
如果按照显示效果的好坏由高到低排列依次为ASV＞TFT＞OLED＞TFD＞UFB＞STN＞CSTN。
来源：ittbank
