编辑手记：

在全民健身的今天，体育运动得到了人们越来越多的关注，随着各种体育赛事的频繁举办，大型的体育场馆也开始多了起来。2016年作为奥运年，万众瞩目的体育赛事更是多不胜数……你可能会想，咦，怎么微课堂也关注起体育赛事了，no no no ， 熟悉微课堂的小伙伴们应该清楚，微课堂的真爱永远都是光和照明。

光是世界级体育比赛的最佳配角，所以啊，我们关心的其实是举办体育赛事…的场地——体育场馆，或者更准确地说，是体育场馆的照明。

今天，我们就以足球场馆为例来谈谈体育场馆的照明设计。

足球场照明好不好跟谁有关？

关于照明设计，我们一直强调用者为上的基准，因此，足球场照明质量主要根据其使用者的体验来设定，依次为运动员及裁判、现场观众、电视机前的观众三大类，所以，足球场照明的质量取决照度水平、照度均匀度和眩光控制程度。

运动员所需的照明水平与观众不一样，对运动员而言，所需照明水平相对较低，而观众的目的是观看比赛，照明要求是随着观看距离的增加而增加的。

足球场照明水平怎么评判？

对观众而言，运动员的可见度既与垂直照度有关，又与水平照度有关。垂直照度取决于泛光灯的投射方向和位置。观众数量因赛场的不同差异较大，而观看距离与赛场的容量有关，所以赛场所要求的照度按要求随体育场的增大而增加。

此外，照度均匀度、眩光、色温、颜色还原能力等都是足球场照明水准的评判标准。

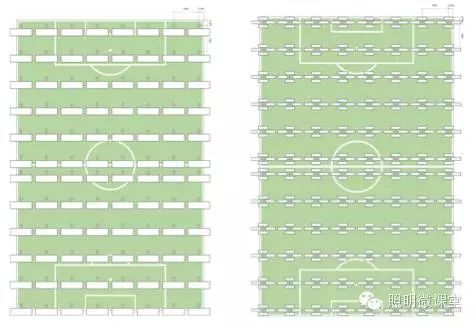

图：左图，水平照度标准计算格；右图，垂直照度标准计算格。是用于精准测量计算足球场照明水平的"考卷"。

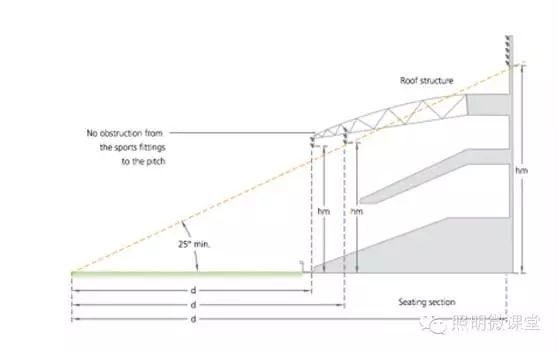

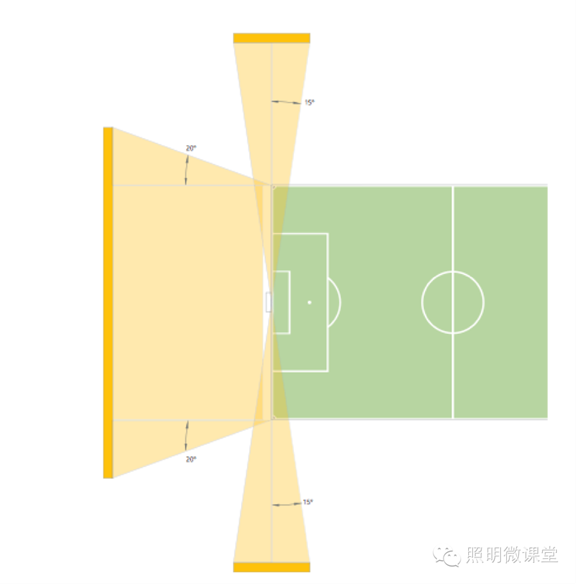

图：光线角度设置，对眩光控制起着至关重要的作用。

图：泛光灯的不正确使用会对运动员，尤其守门员带来干扰，照明设计时必须严格依据标准执行。

因此，足球场照明系统的要求必须同时可靠地实现多种功能，首先，必须提供完满的光照条件让球员充分展示自己的技能、让各位裁判可以清晰地作出判断、让位于各个角度的现场观众清晰观看到比赛实况与现场大屏幕报道；

此外，必须满足现场电视转播设备的要求；

最后，必须遵守规定的参数、考虑光照的经济需求以及光污染情况等方面。

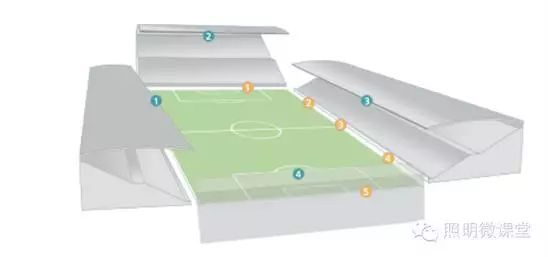

图：蓝色为常规固定赛事摄像机，橙色为动态摄像机。光线的分布必须考虑摄像机位置的设定，才能确保把优质的比赛图像传送到观众的眼中。

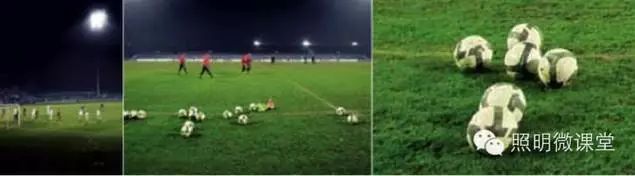

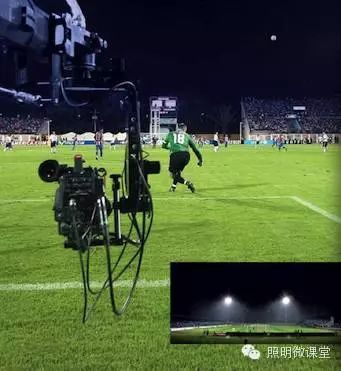

图：除了保证球员发挥好、球场照明还要兼顾拍摄、直播的需求，你能从守门员脚下的影子判断出这个球场的照明系统采用那种方式吗？

足球场使用什么灯？

足球场照明光源可采用金属卤化物灯、高压钠灯和卤钨灯，光源的选择由每年使用的时间、工程初次投资和维护成本决定。通常使用1500W、2000W 的金卤投光灯，新型的 LED 大功率投光灯也逐步进入体育照明领域。

通过安装的不同位置组别，来调整灯的数量，角度，以达到设计标准。

图：不同模组的立杆与布灯组合

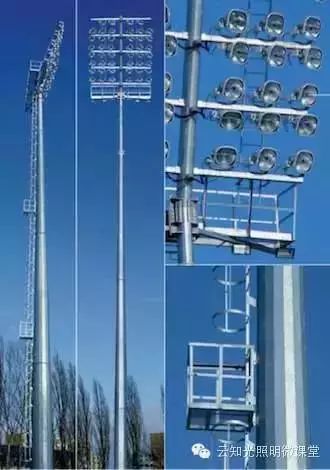

图：典型足球场立柱灯组

足球场有哪些布灯方式？

一般来讲，足球场的布灯分为两种方式：

1

马道式布灯

布置在看台顶棚周围（所谓之线性光带布灯，但前提是具有观众看台的球场）。

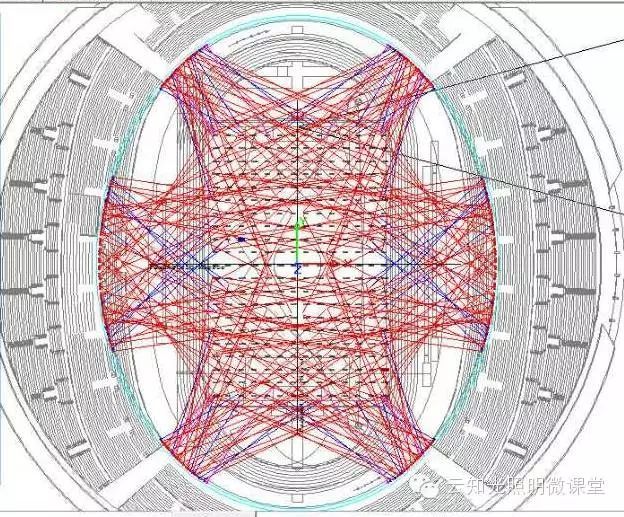

图：马道式投射示意图

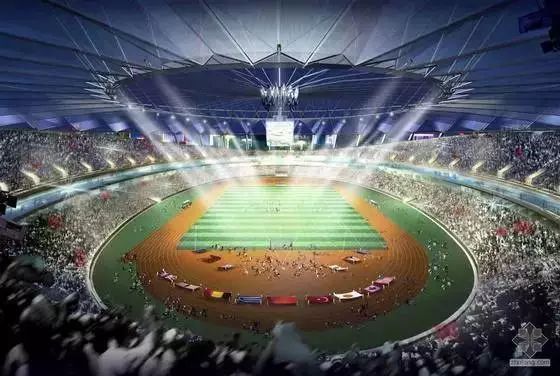

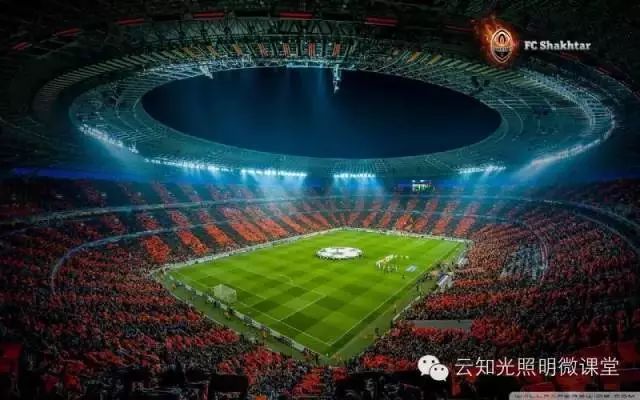

图：马道式布灯实景图

2

立杆式布灯

分组安装在球场四周的立柱上，再根据场地等级需求调整灯具的数量以及功率。（所谓之四角布置、多杆布置）

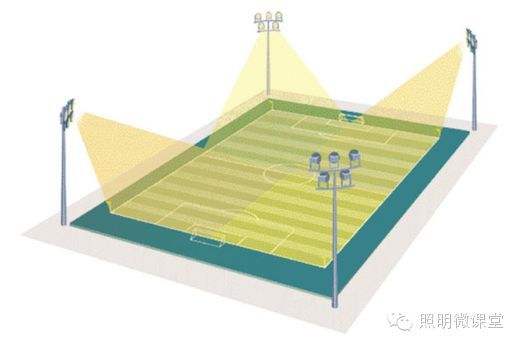

图：立杆式投射示意图

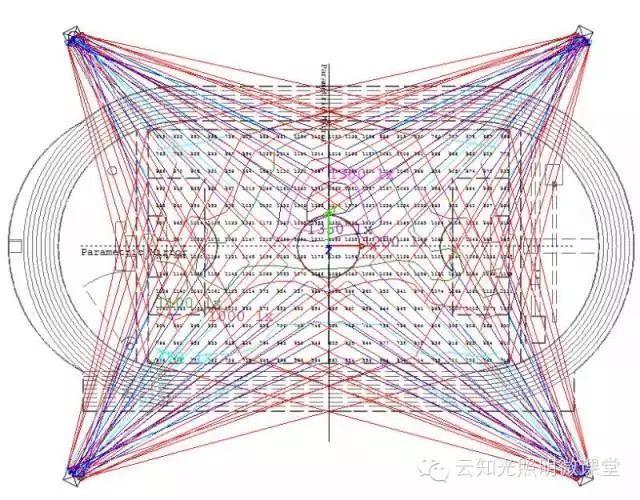

图：立杆式投射示意图（四角布置）

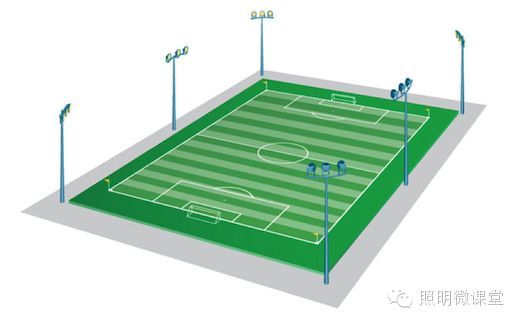

图：立杆式布置示意图（多杆布置）

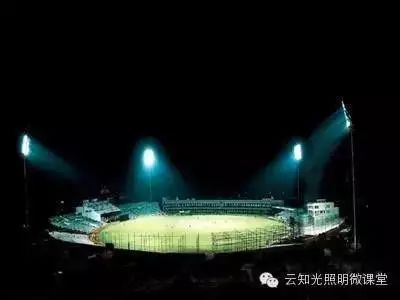

图：立杆式布灯实景图
