BP9736B全压输入E14灯丝灯方案 体积小，集成MOSFET，过认证！
华强LED网
·
2016-07-07
在刚刚过去的广州光亚展上，灯丝灯的身影随处可见，复古的身形，暖意的光泽，成为一道亮丽的风景线。今天，小编为大家带来的就是：晶丰明源全压输入E14灯丝灯解决方案。
全压输入E14灯丝灯解决方案需要解决哪些问题？
1.体积
E14限制了驱动电路的体积大小，要求灯丝灯解决方案体积小，元器件少。
BP9736B控制方式简单，不同输出规格，采用相同的电路结构，只需要更改电感设计和采样电阻大小，就可以很方便的完成不同输出规格的设计，降低设计成本。
另外，BP9736B内部集成高压供电及内部集成MOSFET，体积进一步减小。
因此BP9736B解决方案具有结构简单，外部元器件少的优点，特别适合灯丝灯的应用。
2.输入电压范围
灯丝灯负载特点是：输出电压高（100V-230V），输出电流小。
BP9736B采用BUCK BOOST拓扑，3倍Toff定频峰值电流检测技术，适用于85V-265V全范围输入电压。
3.EMI处理
效率高，EMI容易处理。
BP9736B是BCM的控制方式，没有二极管反向恢复，开关损耗小。芯片温升低，保证可靠性。同时，只要PCB走线合理EMI也比较容易处理。
BP9736B应用案例
输入电压：85~265Vac
输出LED：100V/11mA
BUCK BOOST拓扑结构

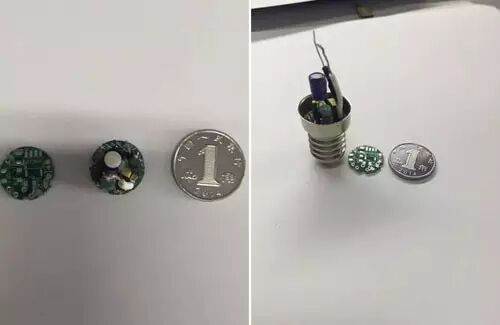

1.PCB实物图
、

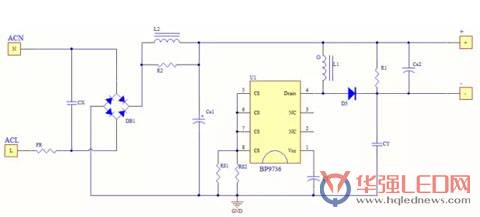

2.原理图
3.EMI波形图

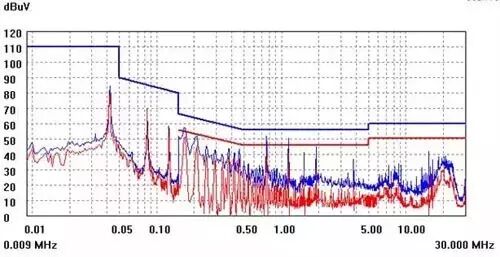

传导/Vin=220V

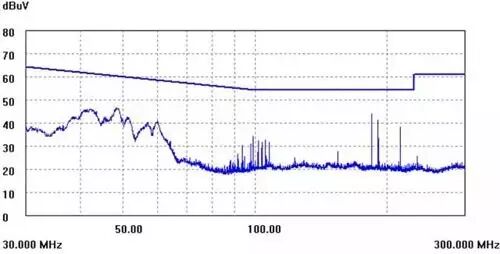

CDN辐射/Vin=220V

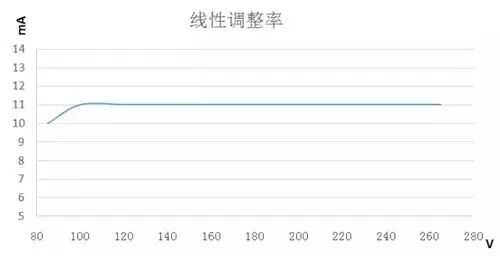

4.线性调整率
小体积，大作为！晶丰明源用BP9736B为你带来超高性价比的解决方案，助您在蓬勃发展的灯丝灯市场中突出重围，步步为赢。
来源：晶丰明源FAE郑建荣
