三线直流补偿模式的教室LED照明供电系统
中国照明学会《照明工程学报》
·
2016-07-06
延边大学工学院：金永镐，王炳刚
引言
现有的LED照明系统普遍采用把交流电经过整流、滤波后经过DC-DC变换器变压后驱动每盏LED灯组的方法。因此每个变换器都向空间释放幅度为310V、频率为50~100KHz的高频波，从而引起电磁干扰，对人体产生不良影响，且功率因数低、结构复杂、故障恢复时间长、成本高。

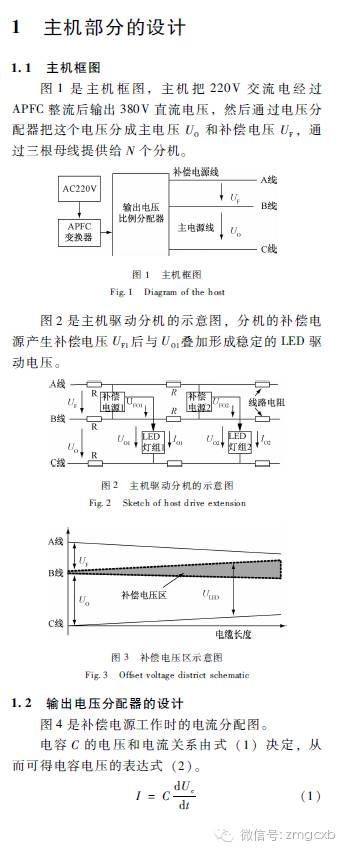

直流供电能量传送效率高、谐波少，无需整流、滤波是很理想的能量传送方式。本设计中主机把220V交流电经过APFC整流后输出370V直流电压，然后通过电压分配器把370V电压分成主电压和补偿电压，通过三根母线提供给N个分机。由于分机驱动LED灯组时补偿部分的功率很小，因此采用结构简单的小功率降压器产生补偿电压后驱动LED灯组。
这种供电系统线路损耗小，补偿电压的幅度较少，大大减少开关脉冲的幅度，从而减少了EMI干扰，且具有工作稳定、成本低、维护简单的特点。
引用格式：金永镐，王炳刚. 三线直流补偿模式的教室LED照明供电系统[J].照明工程学报，2016, 27（3）：82.
