明微SM220X系列大功率线性恒流方案 单颗芯片可实现60W
华强LED网
·
2016-06-23
随着LED照明快速发展，线性恒流方案呈爆发式增长；一体化、光引擎、去电源化等方案几乎都是线性恒流方案。
在大功率领域，若采用原来的高压单芯片集成MOS的驱动IC（如SM2082）并联，会需要多颗IC（单颗最大16W），但成本不是最优。针对大功率应用，明微电子推出了SM220X系列大功率线性恒流方案。

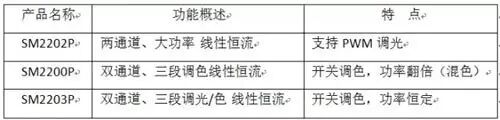

SM220X系列是外驱MOS的线性恒流驱动芯片，适用于200Vac~240Vac或110Vac~130Vac输入，支持PWM调光，或者支持墙壁开关调光或调色等多种方案。

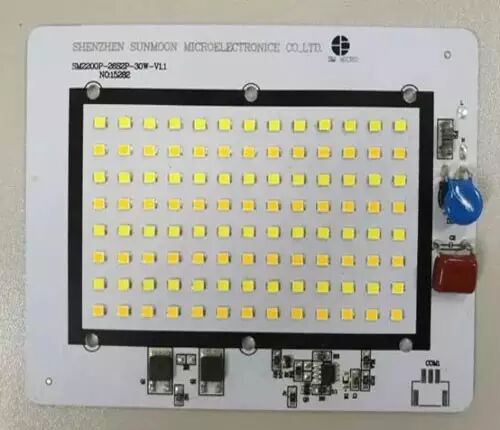

SM2200P/03P在三段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色LED灯的交替亮灭以实现调节色温的目的，调节外接CS电阻可对输出功率进行调节。
其中SM2200P在混色时，功率翻倍，而SM2203P，混色与冷暖色时功率一致。在开关分段调色方案中，单颗芯片可实现30W。而SM2202P常规应用中，单颗芯片甚至可以实现60W。（来源：厂商稿件）
