【技术贴】如何保证磁环变压器匝数的准确性
大比特资讯
·
2016-06-11
Q
楼主

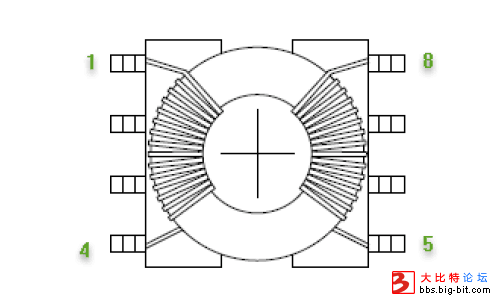

请教大家一个问题，这种小的磁环变压器，批量生产的话如何保证匝数的准确性，由于匝数很少（原边8，副边16），相差一匝对 电路 的影响都很大。（一次做5K，如何保证每个都对？）
A
坛友
1.绕制按规格书要求完成圈数 2.完成绕制品，需经过仪器检测圈数。磁环类（没气隙）是比较容易检测圈数，比较简单的一设备，穿一根导线过磁环当基准，再检测其中一个绕组圈数，简单快捷，方便易操作。
A
坛友
每个绕组的线长都是固定的，如果在绕线过程中发现线的剩余长度太长或者太短，都可以说明绕线的匝数少了或者是多了！圈数太少可以人工点圈数！
A
坛友

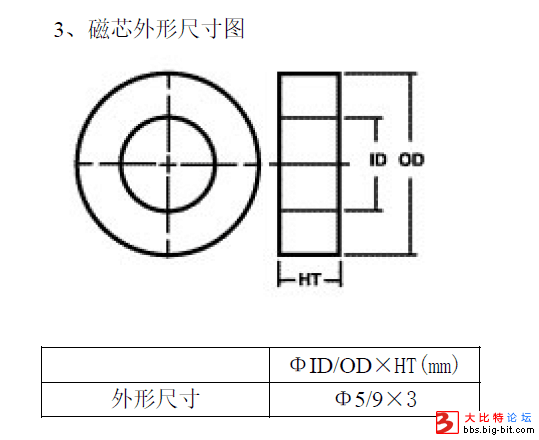

磁环内径只有5mm， 不太确定钢圈式的磁环绕线机能否顺利绕线，可以联系磁环机厂家做做实验确认！ 但水平式的磁环绕线机是可以绕的，全自动化生产，能有效控制圈数，自动上下料，东莞有很多做这种设备的厂家！ 出货前100%测试圈数确保装配底座时没有松开线圈...
A
坛友
结合材料和制程工艺，看一看你的产品或工艺中，哪方面的参数精确度/CPK控制的够好，并且易于检测，就用哪方面的参数来管控。比如产品单重、尺寸、体积、密度、绕线长度、电阻、电感、阻抗等参数。
