大功率单色/全彩景观亮化方案
明微电子
·
2016-06-11
近年来，景观亮化已经被广泛应用到单体建筑，外墙照明，绿化景观和娱乐场所装饰等领域。在以小巧轻便为发展方向的同时对驱动功率、显示花样提出了更高的要求。为迎合市场需求，明微推出高可靠性、高品质的简约型单色、全彩大功率恒流驱动方案，来助力LED景观市场发展。

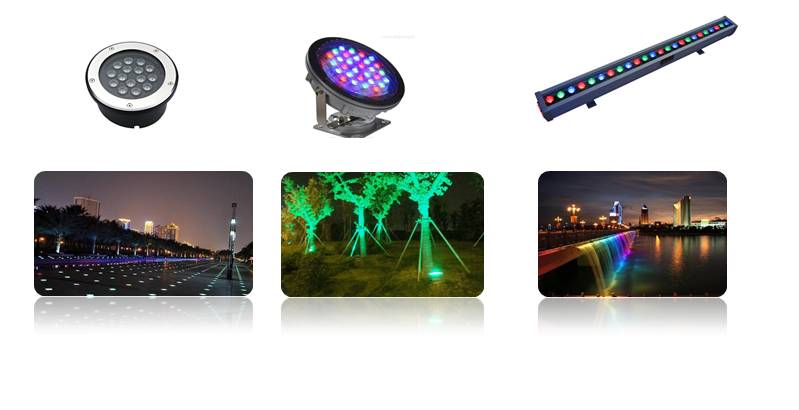

按照显示效果分类，大功率应用可分为单色及全彩两种应用；按照应用领域分类，主要可分为洗墙灯、投光灯、埋地灯等类型。
地埋灯在广泛用于商场、停车场、绿化带、公园旅游景点、住宅小区、城市雕塑、步行街道、大楼台阶等场所,主要是埋于地面，用来做装饰或指示照明之用，还有的用来洗墙或是照树，其应用有相当大的灵活性。
投光灯主要用于大面积作业场矿、建筑物轮廓、体育场、立交桥、纪念碑、公园和花坛等。
洗墙灯主要的应用场所有：单体建筑、历史建筑群外墙照明；大楼内光外透照明、室内局部照明；绿化景观照明、广告牌照明；医疗、文化等专门设施照明；酒吧、舞厅等娱乐场所气氛照明等。
针对以上单色及全彩大功率应用，明微推出以下两种典型方案：
一、大功率单色应用方案

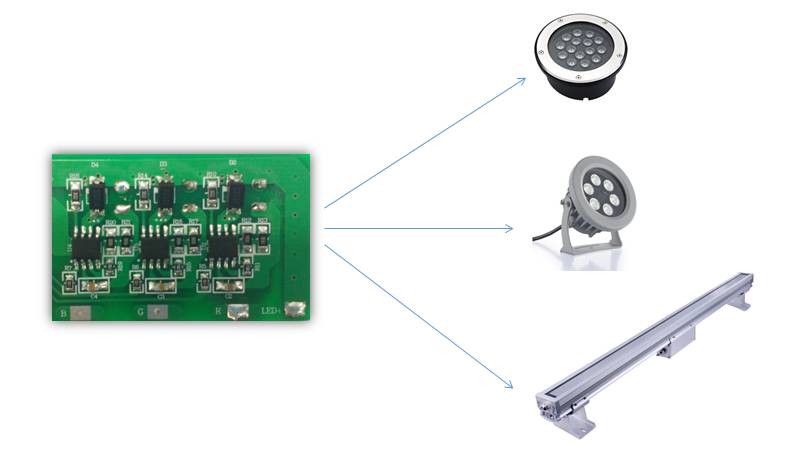

在大功率单色应用领域，我司推出了SM32105E应用方案。SM32105E是一款应用于DC-DC恒定输出电流的降压型LED驱动芯片。输入电源范围：7V~50V，效率大于90%，最大输出电流1A，恒流精度≤±3%，支持PWM调光功能，同时具有过流、过温保护等功能。
相较于线性恒流驱动方案，SM32105E DC-DC大功率单色驱动方案具有以下优势：
◆带载灯珠数量可调，适应不同场合；
◆单个驱动板可支持不种灯珠数量灯板，应用更灵活；
◆最大支持1A电流输出（同系列方案电流可达2A），适用于客户不同功率需求；
◆灯驱分离方案，更稳定可靠；
◆输出转换效率高。
二、大功率全彩应用方案
在大功率全彩应用领域，我司推出了SM16512P+SM32105E恒流驱动组合方案。 SM16512P是一款并联差分传输四通道LED驱动控制专用芯片。输入电源范围支持5V~24V，OUTR/G/B/W四通道输出，兼容并扩展DMX512(1990)协议信号，信号传输速率：250kbps~750kbps，信号传输方式：双线差分并联，具有数据总线写地址、可在线写址退出等工程安装便捷、实用性功能。

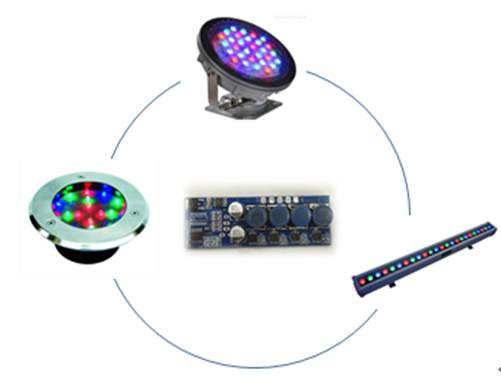

大功率全彩方案的解码模块以SM16512P为核心，通信协议兼容并拓展DMX512（1990）协议，采用双线差分信号传输，稳定可靠且传输距离远，独有的信号总线写址方式大大降低其施工难度，相较于单片机控制方案，SM16512P控制方案外围更简单，成本低。驱动模块以SM32105E为核心，整个方案取SM16512P之长，集SM32105E之利，使得本方案更具优势：
◆兼容市面上通用的DMX512控制系统；
◆双线差分信号传输，抗干扰能力强；
◆数据总线写址，系统布线简洁方便；
◆最大恒流1A（同系列方案电流可达2A），满足多种功率方案；
◆带载灯珠数量可调，适应不同场合；
◆过流、过温保护功能，产品更可靠；
◆外围器件少，方案成本低。
欲知更多方案信息，请联系我们吧，一起合作共赢！
