亚成微的RM9005B为驱动IC的方案，专为北美市场而作。主要应用在可控硅调光的球泡上面，具有很多优势和特点！

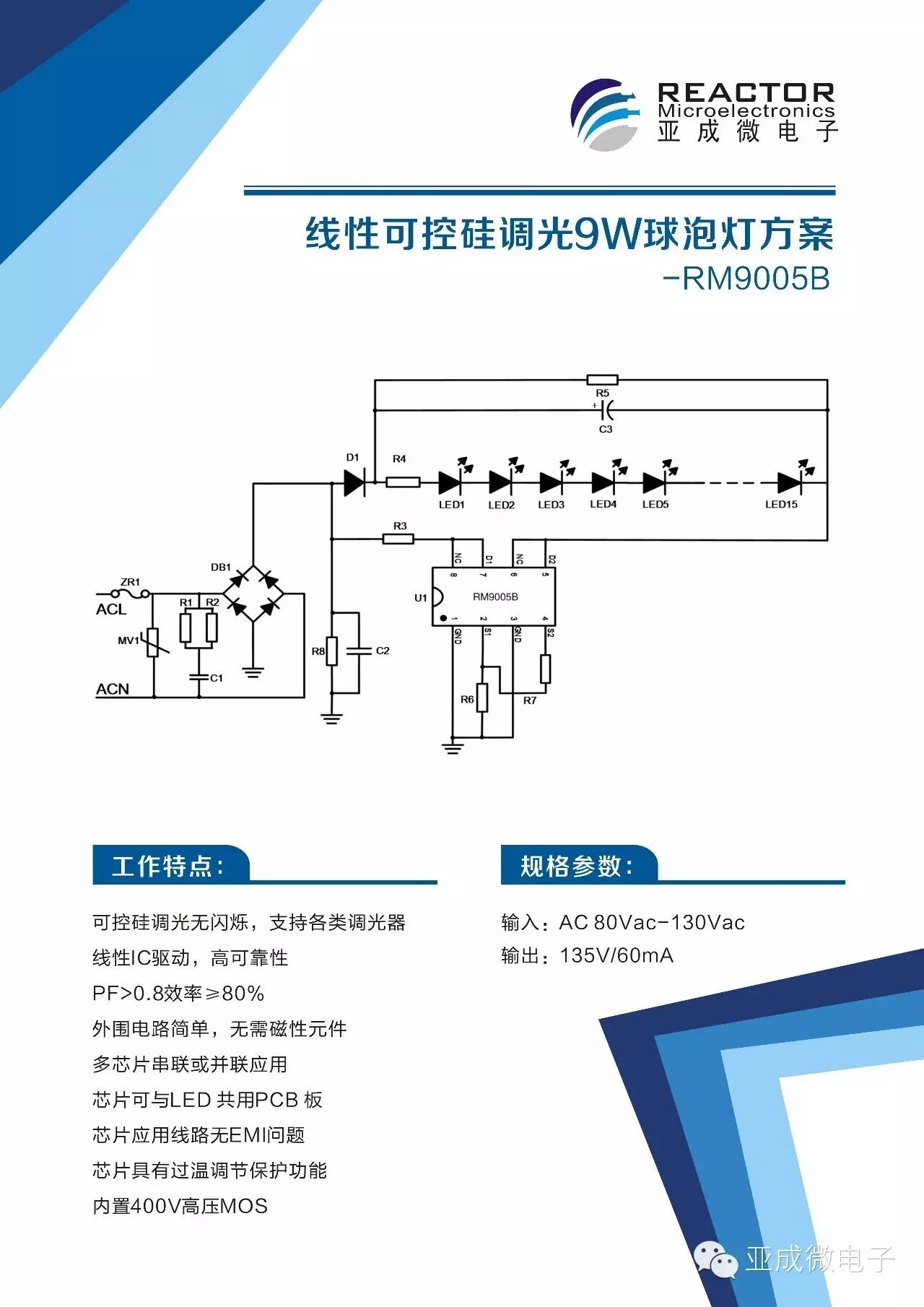

原理及方案特性
典型应用：
输入电压
80Vac-130Vac
输出电压
135V
输出电流
60mA
恒流精度
<±3%
输出
800lm
效率
≥80%
拓扑结构
高压线性

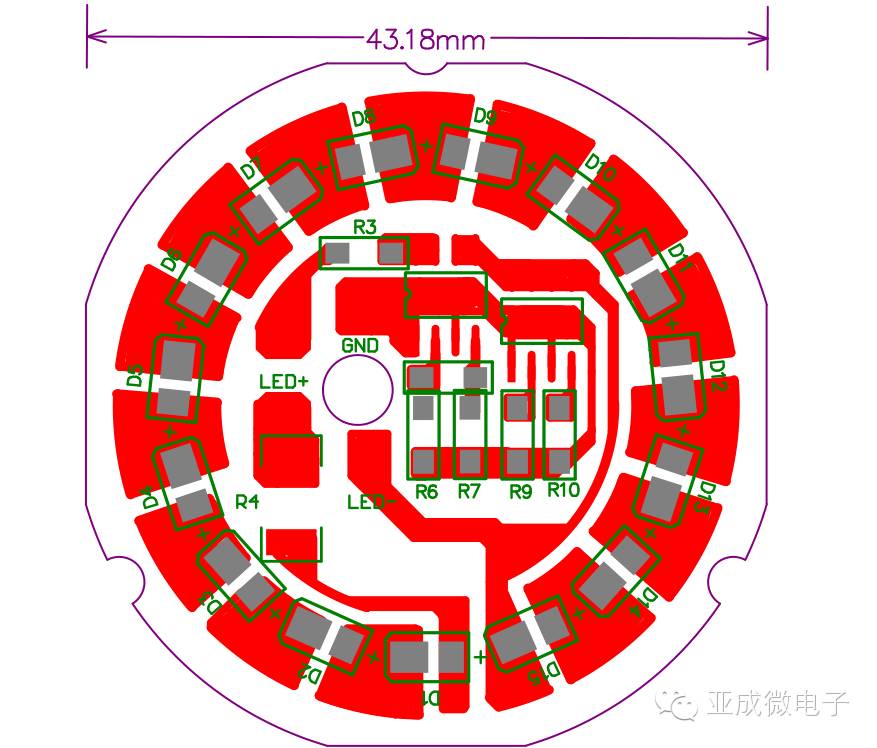

PCB图：
BOM配件表
位号
元件类型
规格描述
封装尺寸
数量
厂家
U1/U2
IC
RM9005B
ESOP8
1
亚成微
ZR1
抗浪涌电阻
3.3R/2W
插件
1
MV1
压敏电阻
14D221K
插件
1
DB1
整流桥
MB6F
SMD
1
C1
金膜电容
104/250V
插件
1
C2
贴片电容
103/400V
1206
1
C3
电解电容
47uF/200V
插件
1
R1/R2
贴片电阻
1.4K/5%
1206
2
R3
贴片电阻
100R/5%
1206
1
R4
电阻
200R/5%
2512
1
R5
贴片电阻
1M/5%
1206
1
R6
电阻
75R/1%
1206
1
R7
电阻
15R/1%
1206
1
R8
贴片电阻
820K/5%
1206
1
D1
二极管
1N4007
插件
1
LED
灯珠
9V/0.5W
2835
14PCS
灯板
45mm*45mm 铝基
1.6mm厚
1
