【亚成微·方案】 高PF高精度全电压的球泡灯方案
亚成微电子
·
2016-06-11
亚成微电子

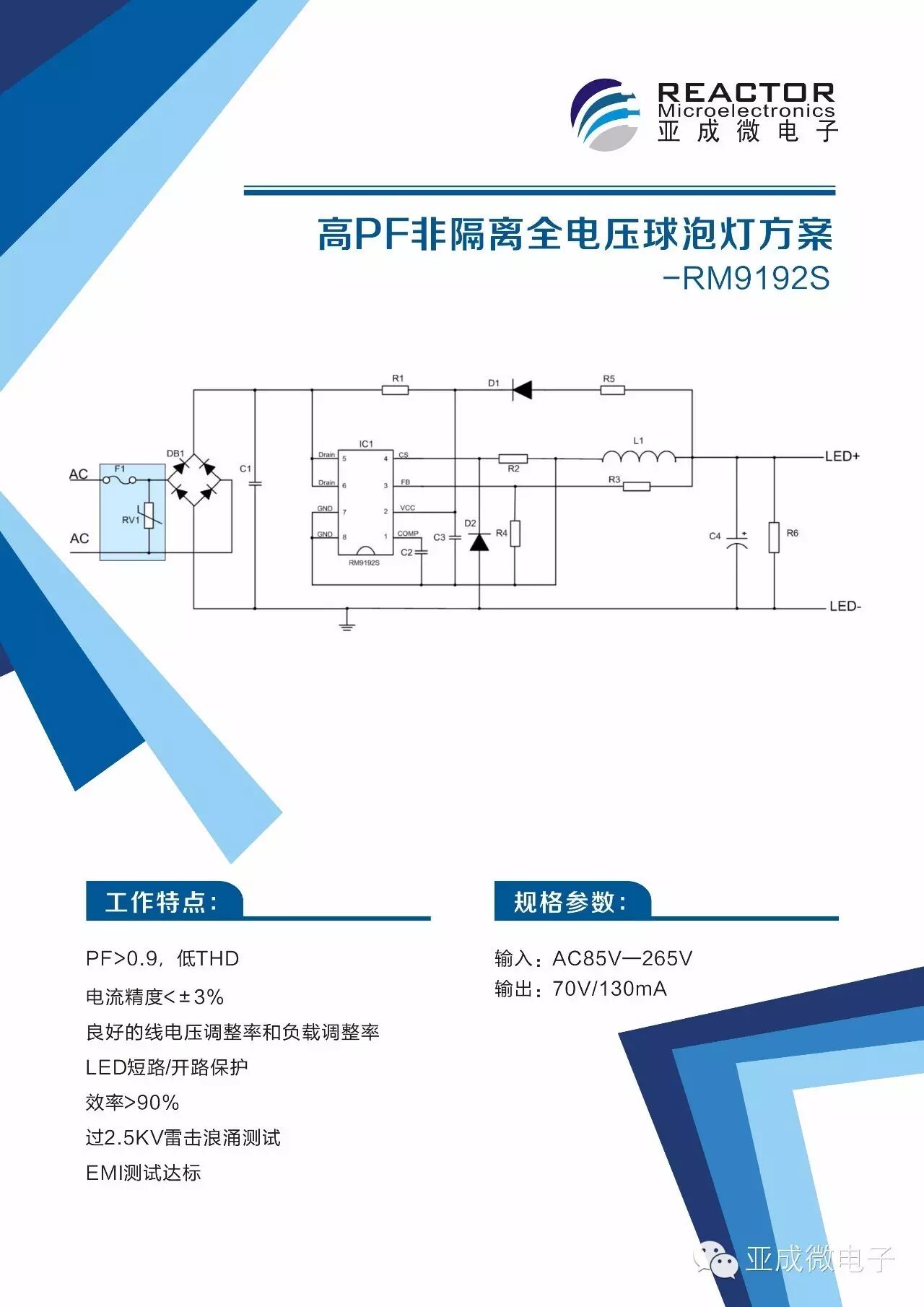

RM9192S制作，PF>0.9，低THD ，非隔离的全电压球泡灯方案。
典型系统规格
输入电压
85Vac-265Vac
输出电压
70V
输出电流
130mA
恒流精度
<±3%
输出效率
>90%
输出功率
拓扑结构
非隔离Buck
BOM表：
元件类型
规格描述
数量
位号
PCB
CEM-1 单面，29*36.5*1.2mm
1
PCB
电源IC
RM9192S SOP-8
1
IC1
整流桥
MB6S
1
DB1
快恢复二极管
ES1J 1A 600V DO-214AC
2
D1，D2
贴片电容
10uF 50V 1206 X7R
1
C4
贴片电容
1uF 50V 0805 X7R
1
C5
贴片电容
220pF 1000V X7R
1
C6
贴片电阻
270KΩ 1206 5%
2
R1、R9
贴片电阻
10KΩ 1206 5%
1
R2
贴片电阻
470KΩ 0805 5%
1
R5
贴片电阻
7.5kΩ 0805 1%
1
R6
贴片电阻
3.0Ω 0805 1%
1
R4
贴片电阻
2.7Ω 0805 1%
1
R3
贴片电阻
82KΩ 1206 5%
1
R7
贴片电阻
7.5Ω 1206 5%
1
R8
保险电阻
保险丝电阻68Ω 2W 5%
1
F1
压敏电阻
10D471J
1
ZVR1
安规电容
X2 0.1uF 270VAC
1
CX1
金属膜电容
CBB 104J400V 脚距10mm
1
C1
金属膜电容
CBB 223J400V 脚距10mm
1
C2
色环电感
4.7mH 1W 10%
1
L1
变压器
EE10卧式4+4 0.15 230TS 感量1.2mH
1
L2
电解电容
47uF/100V 8*16 脚距3.5mm
1
C3

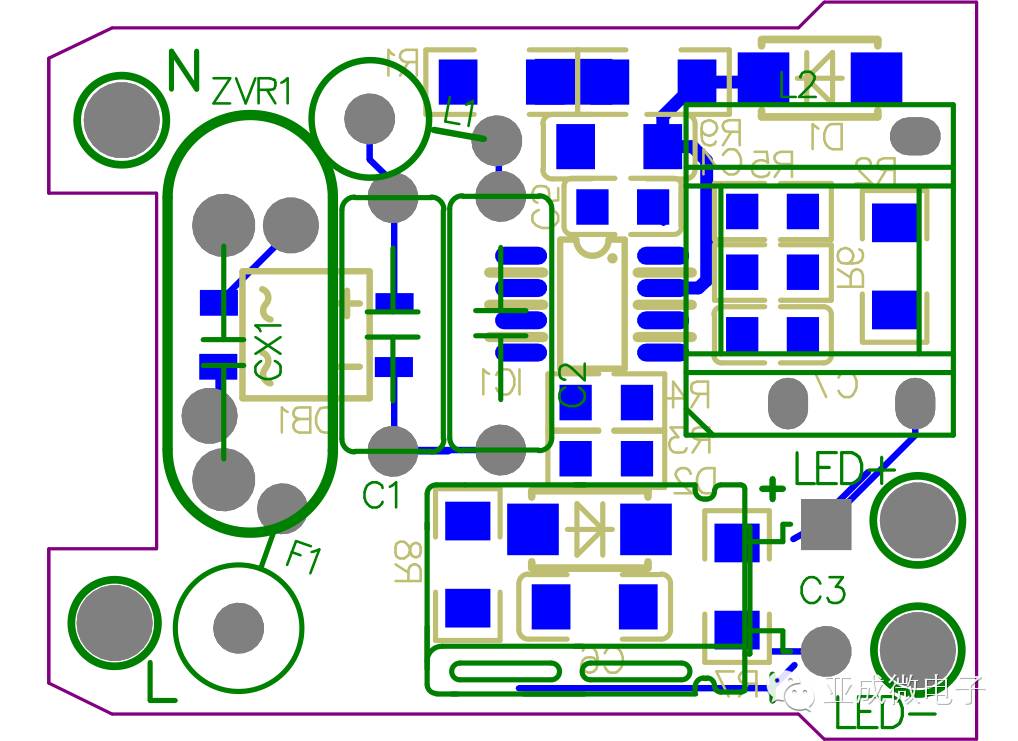

PCB图
