技术|MiniLED检测

Mini LED

检测

Mini LED又叫做“次毫米发光二极管”，是LED器件的一种，其芯片尺寸介于50~200μm之间。

Mini LED 显示产品通常用在超大屏高清显示领域，如监控指挥、高端影院、会议会展、虚拟现实等，同时在新能源汽车的车载显示领域，渗透率也在逐渐提高。

检测需求

测量项目

Mini LED

检测要求

1、漏固：LED灯珠缺失。

2、固偏：LED灯珠贴偏。

3、固歪：LED灯珠贴歪。

4、浮晶：LED灯珠未贴实。

5、共线性异常：LED灯珠整排偏移。

6、反向：LED灯珠上下面贴反，或者正反面贴翻。

7、溢锡，锡少：LED灯珠周边锡量过多或者不足。

8、连焊：LED灯珠两颗或者两颗以上贴在一起。

9、外观：LED灯珠是否完整，表面是否存在刮痕或者沾污。

精度要求

尺寸测量精度0.01mm

解决方案

选用高像素工业相机，针对型光源，通过视觉软件检测，能提高检测进度及效率。

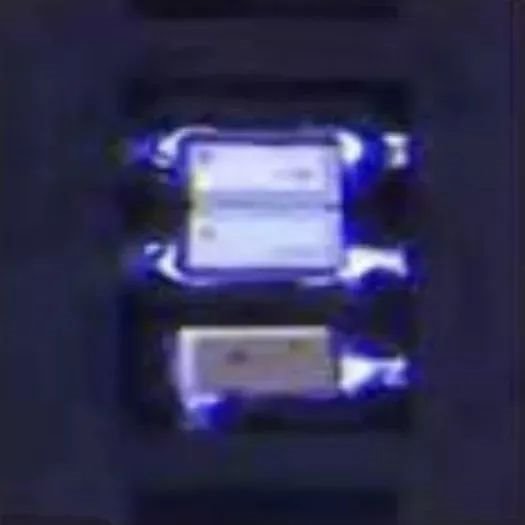

成像效果图

漏固

固偏

芯片相连

少锡
