硅基AMOLED微显示技术介绍
以单晶硅半导体为衬底，在半导体中集成了由千万个晶体管构成CMOS驱动电路，CMOS驱动电路顶层制作OLED有机发光二极管，是同时实现高分辨率和微小尺寸的微型显示器件。
Micro-OLED微显示器件采用单晶硅晶圆（Wafer）为背板，具有自发光、厚度薄、质量轻、视角大、响应时间短、发光效率高等特性，而且更容易实现高PPI（像素密度）、体积小、易于携带、功耗低等优异特性，特别适合应用于头盔显示器、立体显示镜以及眼镜式显示器等AR/VR显示设备。

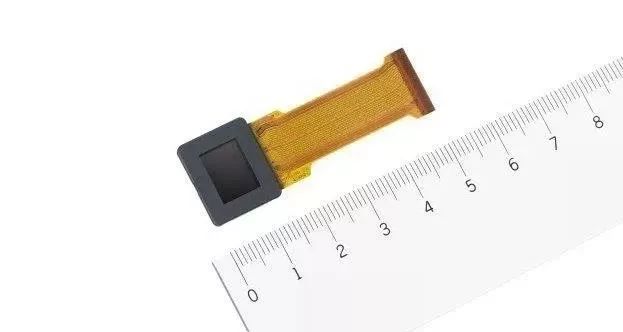

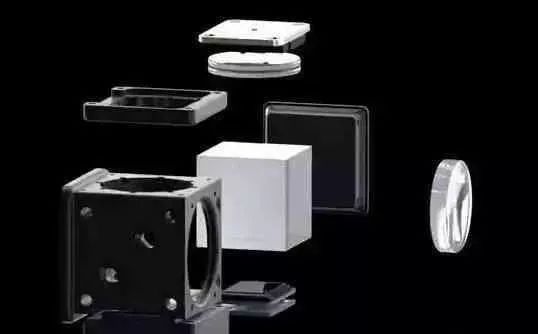

索尼发布0.5英寸OLED微型显示器
Micro OLED微显示器件采用单晶硅晶圆（Wafer）为背板，具有自发光、厚度薄、质量轻、视角大、响应时间短、发光效率高等特性，而且更容易实现高PPI（像素密度）、体积小、易于携带、功耗低等优异特性，特别适合应用于头盔显示器、立体显示镜以及眼镜式显示器等AR/VR显示设备。
目前主要应用在AR 领域
早在2005年，eMagin就推出消费型头戴设备Z800 3dvisor，搭载SVGA分辨率显示屏的微型显示头盔（40度视场角）。

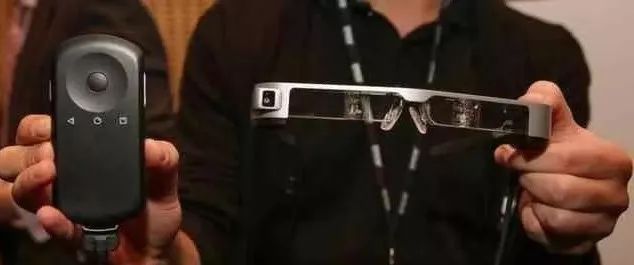

另外在MWC2016世界移动通信大会上，爱普生（Epson）发布了新款AR眼镜Moverio BT－300，也使用了Micro OLED技术，另外还有很多设备就不一一举例了。
目前MicroOLED技术主要应用在VR和AR上，主要玩家有eMagin、Kopin、Fraunhofer、爱普生和索尼、奥雷德、京东方、视涯等。
在VR领域，显示器已从传统的 LCD 进化到AMOLED，色彩还原度、对比度和响应速度等问题已经得到了较好的解决，但受限于高解析度瓶颈，目前使用AMOLED的VR产品显示效果仍然不尽如人意。

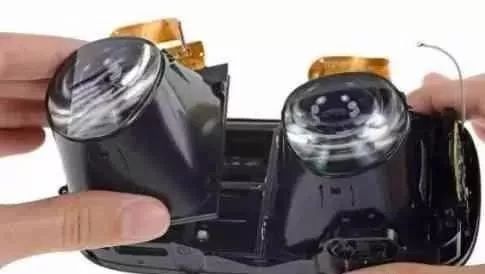

另外，虽然 AMOLED 屏幕轻薄不用背光，但体积还是很庞大，比如索尼PlayStation的VR设备为5.7英寸，设备体积很大，限制了光学设计和设备外观设计。
对此，Micro OLED 可以解决AMOLED的上述问题，首先，Micro OLED的分辨率可以做到几千PPI，完全无惧VR设备中的放大镜；其次，Micro OLED的体积可以做到很小，可以使VR设备实现更加复杂的光学设计。

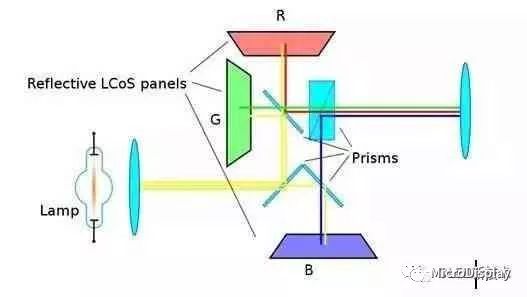

在AR领域，Micro OLED经验丰富。在AR设备的发展过程中，Micro OLED最大的竞争对手是 LCOS （液晶覆硅画面投射技术），其中最典型的应用为google glass和微软Hololens，LCOS详细的原理这里就不讲了，因为今天的主角并不是它，你可以把它当成一个微型投影仪。
这在VR的暗光环境下可能不是什么问题，但在AR的自然光场景中，Micro OLED的亮度不足则成为了致命伤，对不起，无解。

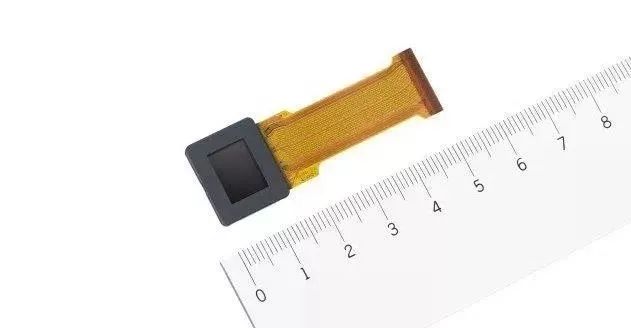

索尼发布0.5英寸OLED微型显示器
AMOLED微显示芯片技术特点
基底芯片采用成熟的集成电路工艺，可通过集成电路代工厂制造，制造良率更是大大高于目前主流的LTPS（低温多晶硅）技术；
采用单晶硅，迁移率高、性能稳定，寿命高于AMOLED显示器；
200mm×200mm的OLED蒸镀封装设备就可满足制造要求(即与8英寸晶圆尺寸兼容)，而不像AMOLED需要追求高世代产线。OLED微显示器体积小，非常便于携带，并且其依借小身材提供的近眼显示效果，可以与大尺寸AMOLED显示器相媲美，与其他微显示技术相比。
与LCD屏幕相比的优势
：
Micro OLED可快速开关，开关速度可达百万分之一秒，而LCD 的开关速度是千分之一秒。这样不仅可以达到很高的帧率，同时也可以应用特殊的调制工艺提高图像质量。
● LCD微显示器

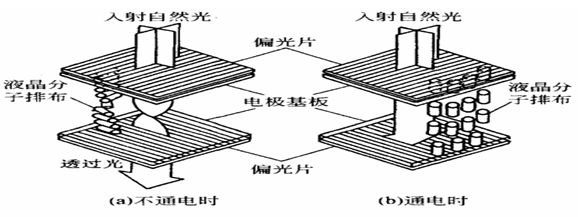

TN 液晶显示电光效应原理

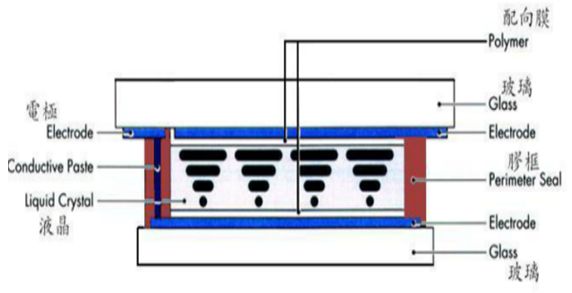

TN 液晶盒原理图
与OLED相比
● OLED 微显示器

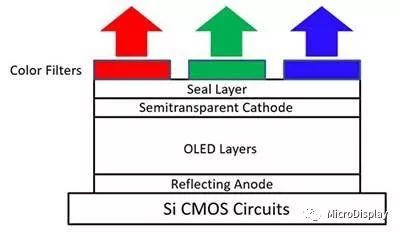

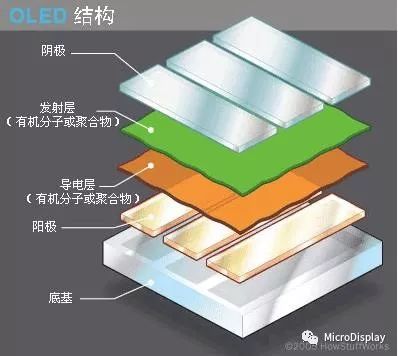

OLED微显示器结构
OLED微显示器像素微显照片

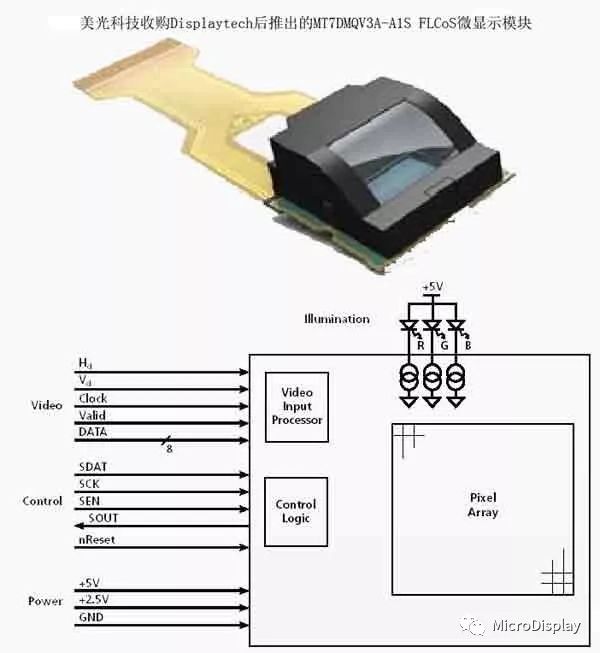

与Lcos显示器相比：
Lcos显示器不是自发光，需要外光源发射光线和背板反光，功耗较大，而且色彩对比度只有1000:1。OLED微型显示器基于有机发光二级管，这些有机发光二极管集成于硅芯片之上，且是自发光的，因此，不仅节能，而且可达到非常高的对比度，高于10,000:1。此外，无需背光也意味着构造起来更简便，需要的光学组件更少。
LCOS具有利用光效率高、体积小、开口率高、制造技术较成熟、低成本等特点，它可以很容易的实现高分辨率和充分的色彩表现，另外LCOS可以通过复杂的光学设计达到比Micro OLED更高的像素密度，还可以对波导进行集成（Hololens的 显示 系统就是二维光波导）。

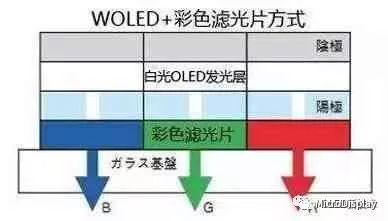

相比之下，Micro OLED 依靠有机材料发光，在高PPI的条件下，每个像素的面积很小，而OLED的发光亮度又恰好与像素面积成正比，当然这还并没有算上效率差到不行的蓝色荧光材料，还有过滤掉2／3亮度的WOLED彩色滤光片。
高对比度在AR眼镜的UI显示里有非常大的作用，比如想要实现AR透明效果，透视的UI背景就需要纯黑色，Micro OLED的纯黑色部分的像素可以通过像素点不发光来实现，从而实现完全的黑，在AR眼镜中就是完全的透明。
然而Lcos因为显示器的原理，始终会有外光源背光照射，就无法做到完全的黑色显示，黑色始终会偏灰，因此在AR显示透视效果的时候，总是会有一层半透明的背景，无法做到完全透明。

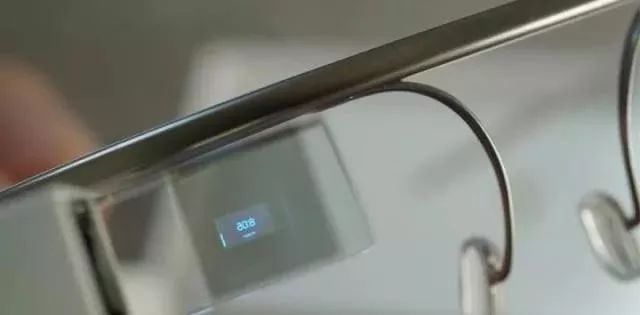

Google glass采用的就是微型LCOS屏幕 实拍画面可以看到成像背景不是完全透明

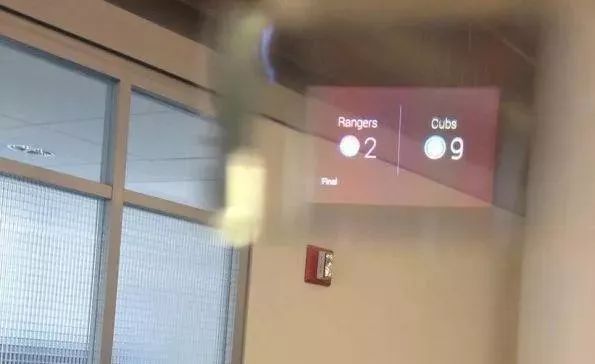

再近一点拍摄LCOS屏幕效果,比较清楚地看到背景区域不是完全透明的。
耐德佳NED+GlassX2 AR眼镜采用索尼微型OLED实拍，模型外的背景是完全透明。
从上面几张实拍图对比中就能很明显感受到Micro OLED的显示效果非常适合在AR眼镜和其他AR显示中应用。

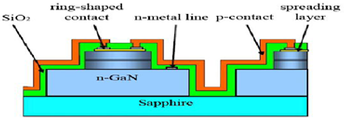

最后要提一句，AR的 显示 方案除了 LCOS 和Micro OLED，还有最近大红大紫的MicroLED，它在解决Micro OLED亮度不足的同时，也具有Micro OLED的所有优点。
