从实验室到产业链，解码华引芯HICSP与C²OX的创新生态闭环

近期，华引芯继在国际知名期刊《Nature Communications》（影响因子：14.7）发表半导体微纳制造相关突破性论文后，其应对高集成挑战的碳纳米管（CNT）垂直互联技术最新成果再度登上材料学知名期刊《Carbon》（影响因子：10.5）。

论文刊发

国际知名期刊收录

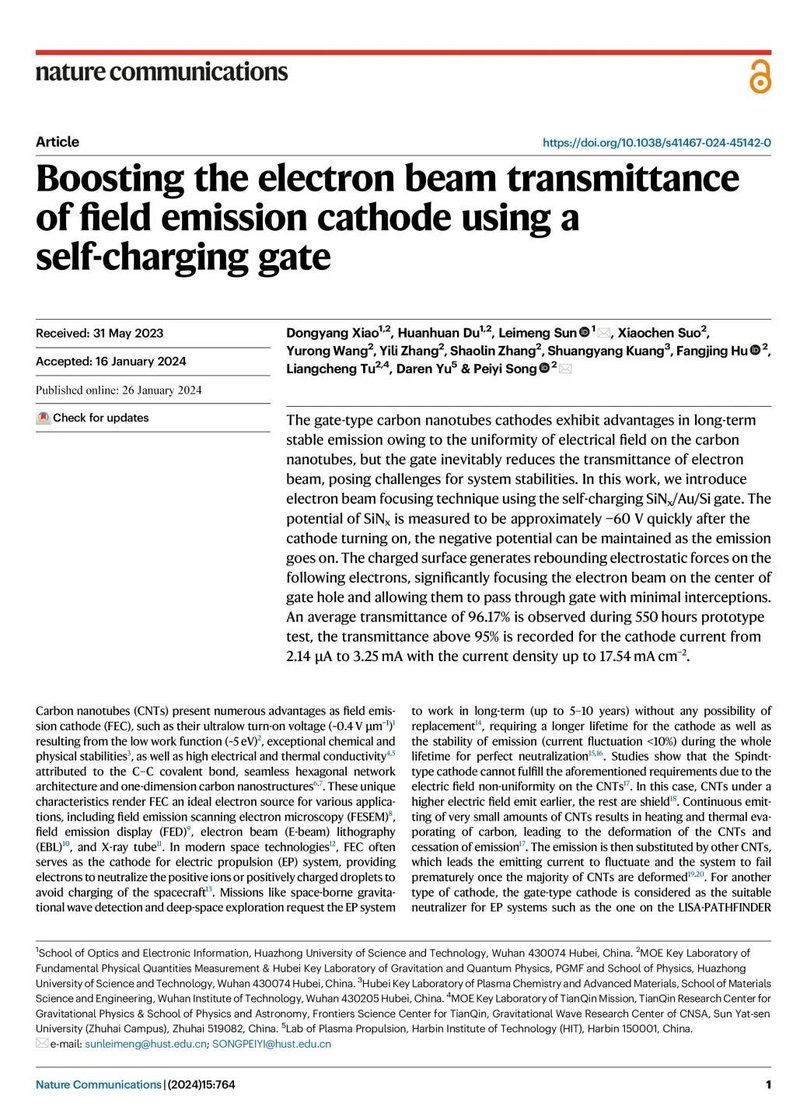

华引芯前沿方向学术论文发表情况

从顶刊论文的连续突破到创新技术HICSP的量产突围，华引芯以市场需求为牵引，以底层技术为储备的“顶刊论文-专利壁垒-量产方案”硬科技转化链条已形成闭环。

1

需求牵引

——下一代场景的机遇与挑战——

随着Mini-LED向更高分区迈进，热管理、光串扰抑制与巨量检测良率成为行业痛点；ADB矩阵车灯向万级像素演进时，极端温度可靠性与高密度散热需求亟待突破；而光传感融合器件虽在AI领域潜力巨大，但其晶圆级异构键合良率仍有待提升……

ADB智能矩阵车灯

这些万亿级新赛道所面临的挑战，既是技术深水区的“卡脖子”难题，亦是华引芯通过原始创新抢占未来高地的战略机遇。

2

创新驱动

——底层技术的战略储备——

01

CNT 垂直互联与散热的革命性解法

聚焦前沿领域瓶颈问题，华引芯依托与华中科技大学共建的校企联合创新平台，组建高素质研发团队开展关键技术攻关。

在超高密度集成领域，华引芯前沿团队创新开发基于碳纳米管（CNT）的垂直互联架构，将CNT阵列定向生长工艺与HICSP异构集成技术相结合，实现光源与驱动之间电流传输路径的垂直贯通，有效提升其载流与散热能力，不仅为Mini-LED背光的超高分区集成扫清障碍，更为ADB车灯的万级像素化奠定基础。

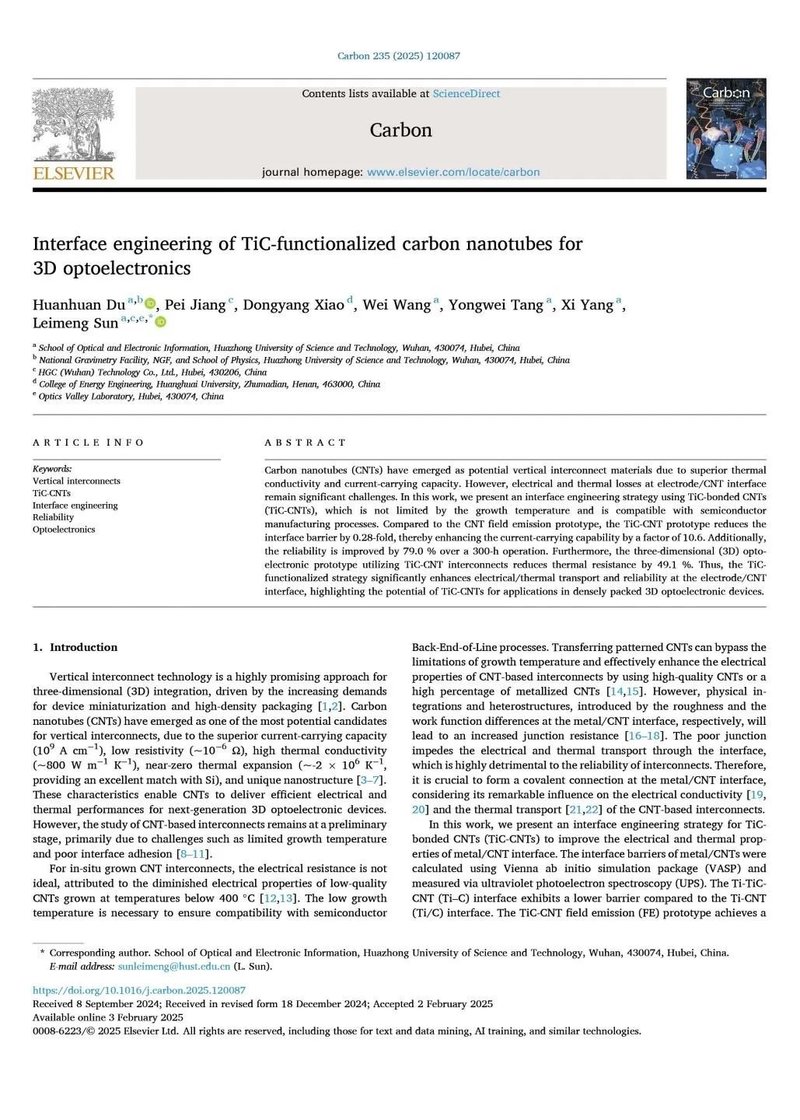

论文链接：

https://doi.org/10.1016/j.carbon.2025.120087

02

硅工艺 纳米级光电检测与防光串扰

光串扰抑制则是另一大攻坚方向。华引芯前沿团队独家开发硅基防串扰硅墙工艺，在Mini/Micro LED芯片侧壁形成周期性硅墙结构。通过精确调控光波导模式，有效降低相邻像素间的光串扰率，同时大幅提升光提取效率。

华引芯独家硅基防串扰硅墙示意图

针对Mini/Micro LED微尺寸器件巨量检测难题，团队利用深硅刻蚀工艺制备CNT探针卡，有望实现每秒千颗级大阵列MLED的电极参数检测，将坏点率压降至百万分之一。

华引芯深硅刻蚀工艺CNT探针卡示意图

（引用文献：Henley FJ. SID Symposium Digest Technical Papers, 2018, 49: 688–691）

此外，华引芯前沿团队同步推进的新型电子束聚焦方案研发工作，将显著提升芯片制造精度及微纳加工效率；面向新型显示领域开展的量子点色转换技术研究，精准契合Mini/Micro LED超高色域需求……原始创新的多点持续积累，终将带动产业落地的全面蝶变。

通过“C²OX+CSP”双轨战略，华引芯打通从基础研究到产业落地的硬科技转化闭环。既迅速催生出HICSP等命中市场刚需的创新产品，在Mini-LED这类新兴市场开疆拓土；又以专利群矩阵在ADB、AR-HUD、光传感等下一代场景提前卡位，为企业保持核心竞争力注入源头活水。

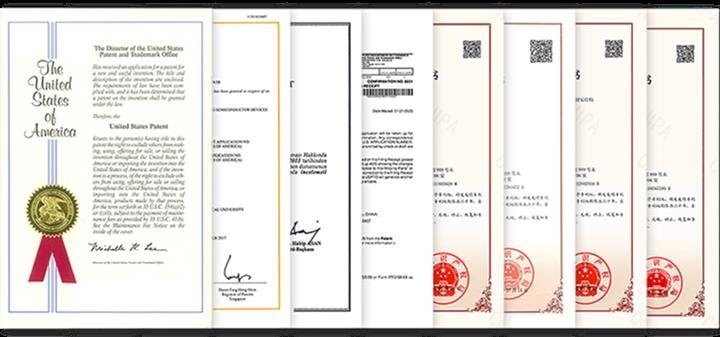

华引芯全球专利群布局

未来，华引芯将继续深耕高端半导体光源细分领域，坚持“量产一代、储备一代、预研一代”的阶梯式发展策略，为市场带来更具前瞻性的半导体光源技术，推动国产光源从跟随迈向引领，在全球光源领域树立“中国式创新”标杆。
