技术|裸眼型三维显示技术解析

目前裸眼3D大屏市场火热，而3D技术又称三维显示技术，裸眼型三维显示有视差障壁技术、柱状透镜技术、MLD（多层显示）技术和指向光源技术等，适用于LED显示的是前两者，今天小编就带大家来具体了解一下裸眼3D技术的这两种类型吧。

01

视差障壁型（Parallax barrier）

视差障壁技术是由夏普欧洲实验室的工程师经过十年研究而成的，起初是为了液晶显示而设计的，它的实现方法是使用一个开关液晶屏、偏振膜和高分子液晶层，利用液晶层和偏振膜制 造出一系列方向为90°的垂直条纹。

在应用于液晶显示器时，这些条纹宽几十微米，通过它们的光就形成了垂直的细条栅模式，称之为“视差障壁"。而该技术正是利用了安置在背光模块及LCD面板间的视差障壁，在立体显示模式下，应该由左眼看到的图像显示在液晶屏上时，不透明的条纹会遮挡右眼；同理，应该 由右眼看到的图像显示在液晶屏上时，不透明的条纹会遮挡左眼，通过将左眼和右眼的可视画面分开，使观者看到3D影像。缺陷：由于背光遭到视差障壁的阻挡，所以亮度也会随之降低，要看到高亮度的画面比较困难。除此之外，分辨率也会随着显示器在同一时间播出影像的增加成反 比降低，导致清晰度的降低。

应用此类技术于LED显示器时，需要根据情况设计与制造出尺寸相适应的垂直液晶光栅，由于LED显示器尺寸比液晶显示器大得多，这种专门设计的液晶光栅制造起来并不困难，但是其应用量不会很大，需要核算成本。

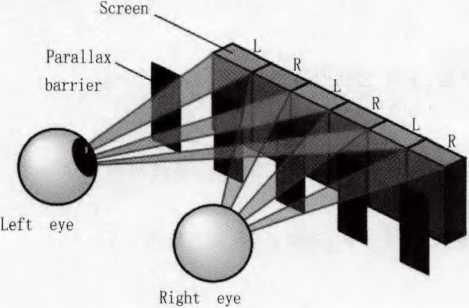

图9视差障壁型三维显示原理

02

柱状透镜型(Lenticular Lens)

另一项名为柱状透镜的技术，也被称为双凸 透镜或微柱透镜，它相比视差障壁技术最大的优点是其亮度不会受到影响。它的原理是在液晶显示屏的前面加上一层柱状透镜，使液晶屏的像平 面位于透镜的焦平面上，每个子柱透镜下面对应 若干个像素，像素所发出的光通过透镜时会产生 折射，由于像素的位置不同，折射的角度也就不同，于是双眼从不同的角度观看显示屏，就看到不同的图像。

图10柱状透镜型显示原理

在LED大屏幕应用时，因为板状柱状透镜 不会大幅度阻挡背光，因此画面亮度不会降低很多。但是由于LED大屏幕大都安装在明亮场合，板状的柱面透镜板对于外来光线的反射十分强 烈，给人以"一片白花花”的感觉，不但对比度大 我 幅度下降，而且影响图像质量，这些都是需要解决的深层次问题。
