表干和深层固化兼得的高强度树脂FSP8524

表干和深层固化兼得的高强度树脂FSP8524 收录于话题 #优质产品推荐 73个

点击蓝字

关注我们

随着禁汞令的实行，UV LED技术得到广泛关注和应用，相比传统的UV汞灯固化，UV LED更为环保、高效且能耗低，不少应用领域如油墨、胶黏剂等都在采用UV LED光源取代传统汞灯光源。

针对UV LED光源，润奥化工之前也推出了两款UV LED快速固化树脂FSP7814和高强度快速固化树脂FSP8672，均获得了不错的市场反响。基于FSP8672的合成思路，近期我们又开发了一款两官能聚氨酯丙烯酸酯 - FSP8524，主要应用于UV批覆胶、UV LED涂料。

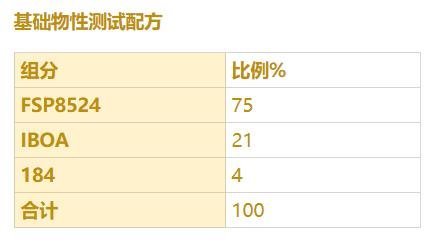

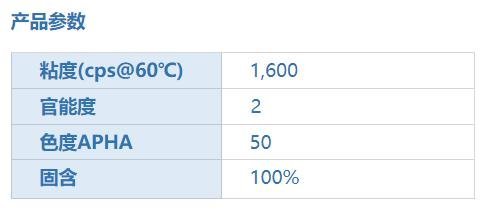

润奥化工技术中心对该树脂进行了详细测试，测试配方采用树脂搭配少量单体、适量引发剂，主要考察树脂的固化速度、附着力、硬度、拉伸强度等性能。

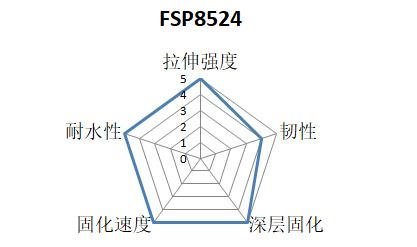

固化速度

FSP8524由于含有特殊官能团结构，在低能量下也有高反应活性和高转化率，在汞灯及LED光源下都有着突出的表干性能。实测中，FSP8524在365nm、395nm LED波长下，300mJ/cm2即可表干，在汞灯下100mJ/cm2能量即可表干，有着突出的固化反应速度。此外，FSP8524的深层固化厚度高达6.5mm，即使在加色体系中，也能达到良好的表干及深层固化。在配方中使用，可以解决汞灯及LED灯下固化表干不良的问题。

高强度拉伸

一般两官能聚氨酯树脂由于交联度不高，漆膜软而韧，拉伸强度都不高。FSP8524有着高达60MPa的优异拉伸强度，比常规两官能聚氨酯的强度高很多，在配方中使用可明显提升胶层的强度，从而提高粘接强度。

柔韧性

一般高强度的树脂柔韧性都不太好，漆膜偏脆易开裂尤其是漆膜较厚的情况下。FSP8524有着杰出的柔韧性，即使在胶层厚达1mm的情况下，弯折180°也不会开裂。

耐水性

在UV胶应用中，耐水性是树脂非常重要的性能。FSP8524固化后沸水煮1小时，漆膜无变化，附着力未下降。此外，FSP8524的吸水率1.2%左右，具有优异的耐高温高湿性能，可以满足各类应用对信耐性的要求。

附着力

无论是做表面涂层还是基材粘接都要考虑到附着力问题，FSP8524对常规塑胶基材(PC、PET、PMMA)有着良好的附着力，固化后体积收缩低。

如需了解更多产品信息，可长按识别下方二维码或拨打15195920807联系客服。
