从0到1的选择!京东方P0.9玻璃基板LED能否改变市场格局?

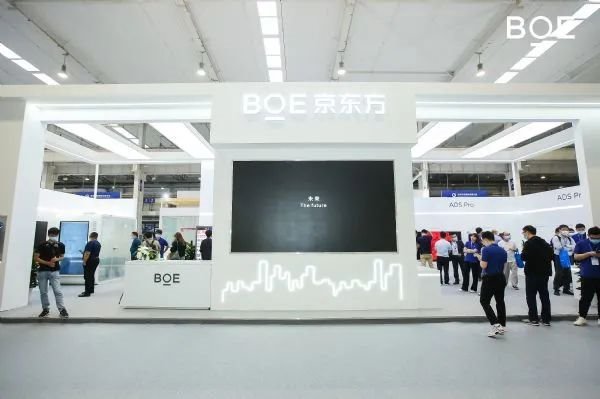

5月17日~5月21日,国际显示周(SID)在线上举办。“如果用一个词概括京东方此次大会的最新显示技术突破,估计很多人都会用‘0.9’这个词汇”——一方面是P0.9的主动驱动玻璃基板LED显示屏“正式量产”;另一方面是,京东方展示了“三边0.9毫米”的液晶显示彩电产品,让0.9毫米超窄边进入家庭显示领域。
这些技术的应用,尤其是玻璃基板P0.9 LED屏的问世,可能成为改变既有“商显”产业版图的“新供给”力量。
两款0.9产品,究竟有何意义

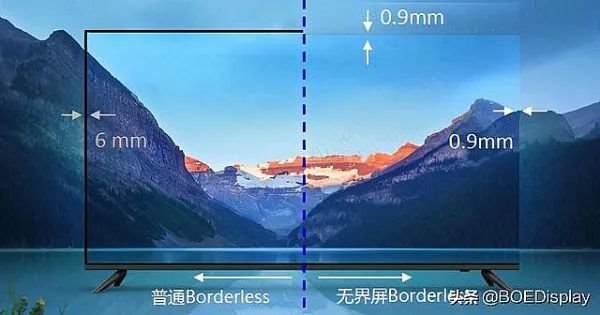

对于彩电产品,BOE无界显示所带来的0.9mm极致超窄边框,到底有什么“实际使用价值”,基本不能单纯的从彩电产品角度分析。因为,彩电不是手机那样的移动设备,屏占比高低,很多时候也就是“美观”问题,丝毫不妨碍实际使用。
但是,另一方面,如果这种超窄边技术在彩电上都能大规模实现,是不是进一步说明“专业显示产品”,例如液晶拼接单元上的0.9毫米边框技术更为成熟、成本也日趋降低了呢?同时,彩电产品采用的是三边0.9毫米技术,看似不能直接“无限拼接大屏画面”,但是如果做“两行N列的拼接”,其实际拼缝也只有1.8毫米——对于大多数安防、会议和会展大屏而言,七八十英寸单元两行的拼接,画面已经足够大。
即,这种产品是不是可以成为一种“拼接显示”市场,专门面对两行性拼接应用开发的定制产品,进而降低超窄缝隙液晶拼接显示的特定应用成本呢?

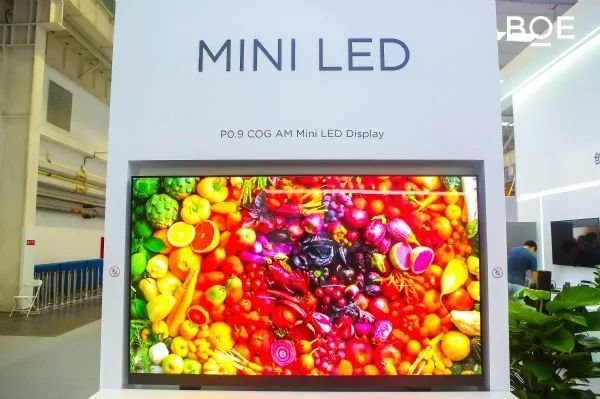

而P0.9的玻璃基板LED大屏单元,最大的行业性变化是,蓬勃发展的P1.0以下产品线,未来是不是还有PCB基板产品的空间——毕竟历史上的LED大屏都只采用PCB基板技术,现在多了一个全新的技术路线:玻璃TFT主动驱动技术,显然会成为竞争和改变的窗口。
假设,玻璃基板能够实现超精细PCB板相似的成本,TFT玻璃基板在主动驱动和基板光滑性上的优势,会带来LED显示大屏电气特性以及集成工艺特性上的“显着变化”。这些变化,很可能成为“市场重大变量”:一大批主导PCB超精细基板的企业会哭、另一大批LED大屏终端企业要改变“技术路线”,研发新工艺、购进新设备、建立新的上游零部件供应链……
同时,京东方自己也一直在商显市场推出“自主产品”,也在整机市场做“代工”业务:即京东方TFT玻璃基板P0.9 led大屏的量产,也会在终端行业竞争、中小LED屏品牌贴牌市场产生“新供给”,加大行业的竞争烈度——这在LED大屏显示,此前主要是专业行业企业玩家参与。这些玩家受到LED大屏市场体量限制,自身规模也会更有限的背景下,等于LED显示市场突然坐进来一只800磅的棕熊。
由此而言,京东方玻璃基板LED技术,带给市场的变化不仅是 “上游零组件和产业链”、“工艺技术路线”上的变化,也包括终端市场结构调整的可能——后者甚至包括京东方与它的下游彩电、液晶商显伙伴,形成的产业生态,借助玻璃基板LED产品,“向LED大屏”领域推进的可能。
0.9这个数字背后,是更好的产品、也是更多的应用可能、更是更激烈的行业竞争。”业内人士认为,商显市场的技术革新一直比较快,把握新技术趋势是行业企业规避中长期风险,必须做的决策。
拥抱新技术,玻璃基板LED的发展现状
商显产业链,可以笼统的分为‘终端产品和方案市场’、以及‘上游关键组件和技术市场’,两个层次。”其中,商显产品的核心技术,主要集中在“中上游产业链”。这也是商显行业下游终端竞争一直比较激烈的根本原因。现在京东方为代表的上游企业,正在导入的新技术、新产品,必然成为又一次改变行业竞争格局的变量。
另据消息称,近日广州华星超高清新型显示“t9”项目已经完成建设招标。其定位为全球首条面向Micro-LED的氧化物面板生产线,采用背光Micro-LED硬屏、IGZO(铟锗锌氧化物)-TFT、液晶FFS(边缘场开关)等关键技术以及全球首创的4mask Oxide技术。t9项目的技术核心优势是TFT结构的“高电子迁移率”。这导致其更能满足高电量需求场景应用的产品创新。其产品必然与此前TCL推出的“星耀屏”玻璃基板LED背光技术和玻璃基板LED显示技术有紧密关系。
值得一提的是,LED大屏显示一哥利亚德已经与TCL华星光电建立合作关系。利亚德于3月与TCL华星达成战略合作,双方成立协同创新办公室,合作领域包括开发Mini LED背光模组,以及COG/MIP模式的Micro LED新产品。
也就是,玻璃基板与LED显示的结合,不是京东方一家的方向。事实上,在中小尺寸的直接Micro-LED显示屏上,TFT基板几乎是必须的组件。这方面国内深天马多次展示过各种差异化的显示产品。
同时,从产品创新角度看,玻璃基板Micro-LED显示屏,还是大尺寸透明LED显示屏的很好的技术路线选择之一;也是很好的未来大尺寸彩电的技术选择之一——2020年三星和群创曾经展示过,采用玻璃基板、Micro-LED晶体和QD转化膜材料的大尺寸彩电显示面板实验产品。可以说,玻璃基板与LED显示的结合是多角度、全方位的,未来是大有前途的。尤其是面向会议等应用时,玻璃基板的LED显示产品,还能用in-cell或者on-cell的方式,更便捷的集成电容触控技术,这更为这一技术的未来发展提供了有利的应用创新支持。
不过,TFT玻璃基板,只是LED显示创新的一部分:另一方面,LED晶体技术的升级和LED晶体到玻璃基板转移技术的进步,依然是“制约”玻璃基板LED产业进步的最大障碍——这也是mini/micro-led技术应用的共同障碍。即玻璃基板的光滑性,虽然有利于巨量转移技术的实施,但是不足以大幅降低巨量转移技术的瓶颈;同时,玻璃基板也不能解决LED晶体、及其结合于电路板的过程中,导致的“有效性”品控问题。
既有积极的、成功的一面,也有共通的行业难题”,业内专业人士表示,玻璃基板的LED显示产业链,现在只是走出了“第一步”。这虽然是最关键的一步,但绝不是“事半功倍”的一步。之后还需要更多的产业努力,才能真正建立起普及化的应用市场和产业链。
不过,行业还面临很多困难,并不妨碍商显企业拥抱新技术的突破。因为,这种对新技术的拥抱,包含了对未来风险“对冲”的战略性价值。BOE(京东方)从0到1的选择,风险更大、更高,但是依然成功了。P0.9 玻璃基板LED的量产,应当成为更多行业企业、尤其是LED行业企业关注并进入这一新技术市场的“重要的转折信号”。
综上所述,商显行业的不断技术进步,推动了市场格局的转换与发展。京东方用0.9毫米的差异性,正在带给行业更多改变的可能。作为全新技术形态和工艺力量,不是不存在失败的可能,但是如果它成功了、你却没有抓住它,那么失败就会是你。这就是新技术的魅力和风险所在。
