提升微间距焊接效率福英达超微焊料如何做到
行家说Talk · 2021-04-29
提升微间距焊接效率 福英达超微焊料如何做到
★
NEWS
★
导读:
从去年开始,微间距LED显示贡献明显产值,备受产业界关注。而微间距时代,随着芯片尺寸、焊盘尺寸、像素间距等越来越小,对焊接的良率和效率也提出了新的挑战。
4月14日,福英达总经理徐朴先生在微间距显示LED创新应用大会上分享了《应用于微间距LED显示微连接的超微焊料》,详解超微焊料是如何提高焊接良率和保证质量。
福英达总经理徐朴
福英达总经理徐朴先生指出,当点间距
来源:福英达演讲PPT

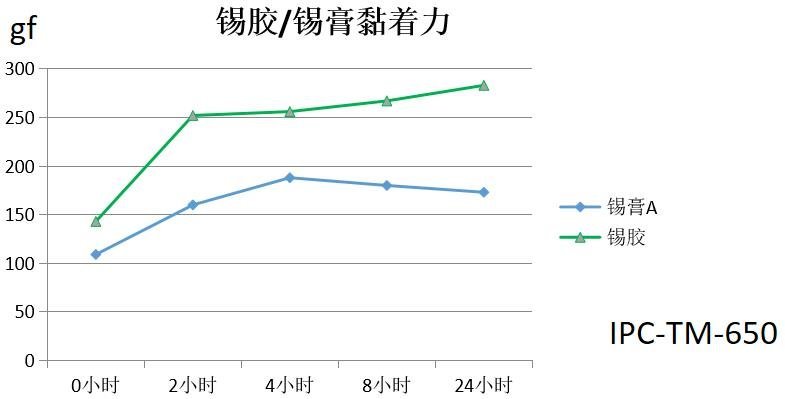

徐朴先生解释,福英达的专利锡胶产品,具有优良的芯片黏着力,可以确保后期巨量芯片转移的工艺时效性,满足采用不同的芯片转移工艺。福英达超微焊粉球形度好100%真圆,表面平整光滑,相同体积内的颗粒流变性能稳定,确保焊膏应用稳定性及点胶喷印设备的使用寿命。
来源:福英达演讲PPT

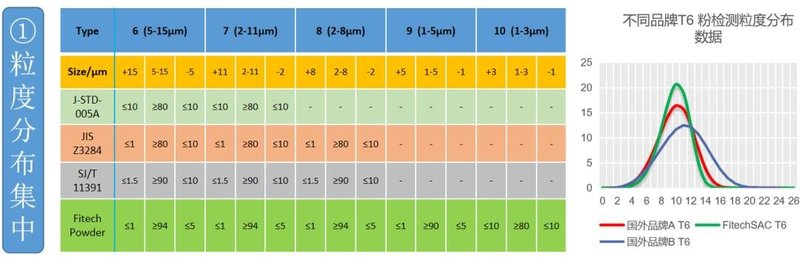

为提高焊膏印刷的均匀性和精密度 ,通常要求焊锡粉颗粒尺寸均匀 ,粒度分布范围小 (其上限与下限的粒子数不应超过10% ) ,球形度较高(粉末长宽比不超过1.2 ∶1),氧含量低,抗氧化性能好。
来源:福英达演讲PPT
而福英达独特的制粉、分选技术,超微焊粉粒度集中度高,优于IPC和JIS指标,并率先研发量产T9、T10型号超微焊粉,可满足微间距LED显示的封装工艺要求。
据徐朴先生透露,自组装焊料适用Mini/Micro LED显示,封装器件小且分布规则,焊盘一致性高。自组装间隙尺寸可在10μm~100μm, 涂胶焊盘面积至少占每处总涂胶面积的1/3,可根据芯片尺寸和焊盘分布设计自组装焊料的配方,包含金属类型、占比含量、粘度等参数。
最后,徐朴先生总结道,产业目前正步入微间距LED时代,为了推动产业的发展,福英达将会保持探索新型、可靠、快捷加热方式,以此提高封装效率、良率,降低微间距LED封装工艺成本,助力微间距产品更快规模化走向市场。
