“软硬兼施”!诺瓦的控制系统如何满足8K时代的显示需求?
★
NEWS
★
导读:
4月14日,2021行家说微间距LED显示创新应用大会在深圳举行。诺瓦科技副总裁何国经博士现场分享了《针对广电应用的LED显示技术解析》的主题演讲。
8K时代对控制系统的硬件要求

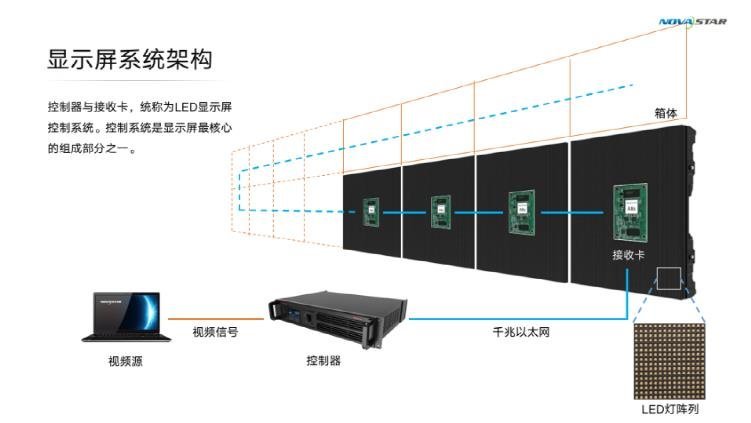

显示屏的基本单元是箱体,每个箱体里有一张接收卡,接收卡控制每一颗LED灯的亮暗与颜色,从而在箱体的LED阵列上显示出图像。把很多个箱体,像垒积木一样拼起来,就可以得到任意面积的显示屏。
显示屏上播放的内容,来源于视频源。视频源可以来自各种类型的播放器,比如电脑、媒体服务器等。从视频源来的视频信号,先进入控制器,控制器完成视频解码、数据切分、格式转换等一系列的数据处理后,输出给接收卡,从而点靓整个显示屏。
而上述提及的控制器与接收卡,统称为LED显示屏的控制系统。如果把LED显示屏比作一个人,控制系统则是一个人的大脑和神经系统。
进入8K时代,视频信号传输量巨大,视频信号需要由控制器通过千兆以太网,以5G,未来甚至10G的速率传输给接收卡,最终将视频信号呈现在显示屏上。因此,可以说,完成人机交互、屏体显示控制、图像数据处理与传输,以及屏体状态监测,是最体现LED显示屏控制系统硬件层面技术含量的部分之一。
诺瓦8K超高清LED显示控制方案,突破技术壁垒,支持单口8K输入,无需拼接,即可实现8K视频源播放,为LED超高清显示发展提供坚实的技术支撑。
8K时代对控制系统的软件要求
此外,8K时代需要超高清显示屏作为呈现载体。但是超高清显示屏目前存在均匀性差、低灰一致性不高等问题。均匀性差是源于人眼对结构性特征的敏感度极高,如果不能充分混灯,精度要求会发生质变,此外,由于其点间距更小、封装胶水工艺等问题会出现相邻LED互相影响,造成光混叠严重的现象。而低灰一致性不高则是源于PWM驱动带来的低灰量化误差,小芯片,小电流,极易受到电路设计、驱动芯片选择、生产工艺的影响所造成。
这些问题,需要在软件方面做出提升。针对于此,诺瓦科技提出的方案为:

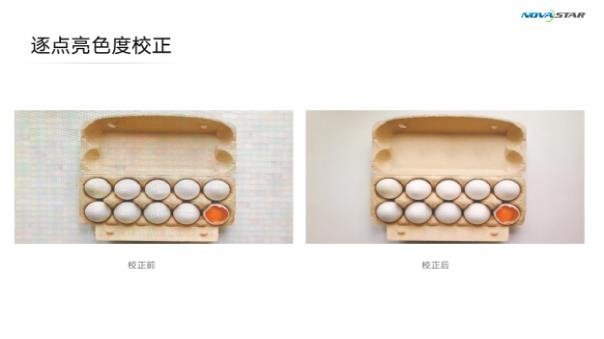

对于均匀性差的问题,诺瓦科技推出了校正系统改进,采用高性能成像系统进行亮色度采集,同时增加了消除混光算法,并改进校正流程,最终提升显示的均匀性。

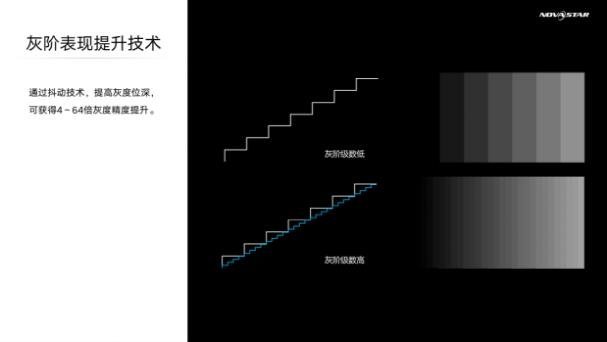

对于低灰一致性不高的问题,诺瓦科技的解决方案是通过抖动技术,提高灰度位深,以获得4~64倍灰度精度提升,同时通过精细灰度技术,对各灰阶进行补偿,改善RGB灰阶的非线性呈现,从而提升灰阶表现精度,让显示屏画质更加纯澈细腻。
总结:
在从硬件和软件两方面总结了控制系统的超高清显示方案之后,何国经博士做了总结:2021年2月1日,央视8K超高清电视频道成功试播,这是全球首次实现8K超高清电视直播,开辟中国超高清发展新阶段。诺瓦有幸参与其中,承担显示环节LED显示大屏8K信号接入与显示控制系统的开发研制工作,并成功完成任务。8K时代的来临,作为从事显示产业的企业,应当洞察用户需求与产业趋势之后,思考背后的技术创新与产品实现方式,不断进行技术创新,为超高清技术发展提供技术支撑。
