三星加快去偏光片OLED研发进程
近日,韩国ETNews发表报道,详细介绍了三星显示为推出无偏光显示器所做的努力,他们将其称为POL-LESS OLED,这种结构被称为On Cell Polarizers(OCP)和Color On Encapsulation(COE),有望在今年第三季度的Galaxy Fold 3中使用首批去偏光片AMOLED。
AMOLED中的圆偏光片用于减少反射。虽然它在减少反射方面做得很出色,但是却将显示厚度增加了50μm至100μm,并降低了亮度。在可折叠OLED中,消除圆偏光片并形成小于5μm的薄滤色器结构以替代此功能,将显着减少约20%的显示器厚度并提升亮度,面板供应商也能更好地控制其成本结构。
根据相关资料了解到,更换偏光片需要涉及以下三项关键技术:
一种黑色不透明的像素定义材料(PDL),以前没有披露,是新产品。优点是可以降低圆偏光片反射光,提高对比度;
新加滤色片;
新加黑色矩阵。

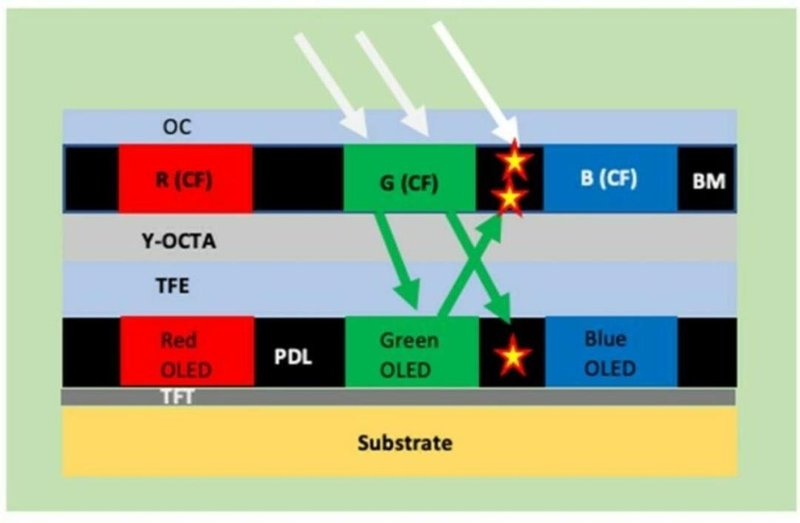

三星显示器的POL-LESS AMOLED结构

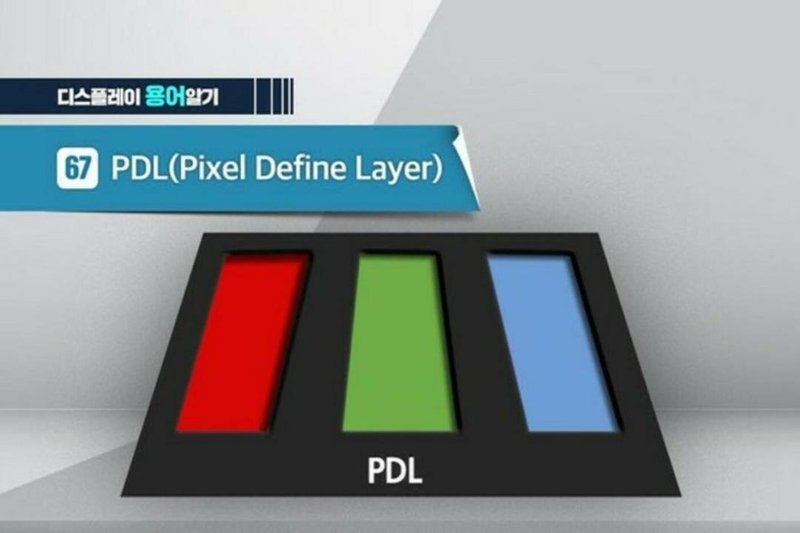

PDL是TFT工艺中位于OLED层下面的最后一个掩模。它是一个相对较厚的层,用于定义每个子像素,以便OLED颜色不会相互干扰。
日本东丽被认为在PDL材料中拥有最高的市场份额,其材料通常是透明的。Neolux则研发了一款黑色PDL材料, SDC正在评估。
它将有助于提高反射率,因为它能吸收任何通过彩色滤光片的光,这些光不会被发射层吸收或反射。
以前认为,OCP/COE的反射率性能可能仍然需要依靠单层抗反射膜,但如果使用黑色PDL材料,可能就不需要了。
在Y-OCTA图层上的彩色滤光片和黑矩阵图案将是改善反射的主要方式。然而,这增加了制造过程的复杂程度。据预计,还需要另外五次光罩来添加BM、RGB彩色滤光片和OC层。
此外,由于低温与保护底层的要求,导致与这些步骤相关联的生产速度较慢,这将导致在光罩设备上的巨额资本支出,光罩设备是背板制造中最昂贵的工具之一,随着加工步骤数量的增加,产量降低的风险也会存在。
据悉,目前使用POL-LESS工艺制造的原型将亮度提高了20%至30%,并且将POL-LESS和LTPO结合使用可减少30%以上的功耗。
为使这一新工艺实现商业化,还需要克服例如产能等的挑战,它们将被行业领头企业逐步攻克。
预计该工艺将在今年第三季度用于Galaxy Fold 3的生产,并可能在可卷曲和柔性OLED上使用,这也代表了三星显示器在竞争中脱颖而出的另一种方式。当然,所有其他的移动OLED供应商也正致力于这一过程中。
面对这一趋势,对偏光片供应商而言,日本日东是SDC在目前可折叠AMOLED上的首选选择,尽管它的可折叠产品的数量仍然相对较小,但日本日东仍面临最直接的风险。如果这一过程在其他柔性显示器上逐步实施,作为三星和苹果公司SDC柔性OLED的主要供应商的住友化学也将面临较大风险。
(来源:ETnews)
