标准化显示尺寸下的LED显示

詹智翔 · 2021-02-05 · 阅读 3417

LED显示从户外走进室内,并随着2K(1920x1080)标准视频源普及化,朝向超高清视频产业显示发展行动计划(2019-2022)、以及面向5G+4K/8K的高传输数据发展,对室内场景的应用发展出显示屏幕P2.5/P1.8/P1.5/P1.2的规格,以及点间距P0.9/P0.7以下的Mini/Micro显示产品。当前所使用到的LED显示模组尺寸,由因没有统一的市场标准规范,对于习惯使用传统LCD解决方案的设计者,于各种墙面的室内设计方案上,改变使用LED的解决方案,对产品的选择、成本的配置、尺寸的对应、画面的比例、工程的装配等考虑都需要前期的评估。

于显示解决方案上,对于标准视频源的输入对应显示屏幕的输出,考量点间距设计出合适的观赏场景,对于输入、输出之间的不等比例配合视频拼接处理,可使得定制好的视频画面完整呈现,同时追求无缝拼接显示效果,以及高清细致、高对比度吸睛的颜色表现,举凡商场、车站、饭馆、学校里,都可以完美地呈现场景应用,获得最佳的观赏显示效果。

LED显示模组,一般公模包括有500x1000/500x500/480x480等各种户外、大间距尺寸,对于室内显示所使用的尺寸,不同于早期所使用4:3显示比例的尺寸400x300mm,现今当下的室内显示模组已经全面使用16:9显示比例设计,对于P2.5/P1.8/P1.5/P1.2的市场规格,可以点对点对应2K/4K/8K视频源16:9的显示分辨率,完整的显示画面不会有拉伸、变形的现象,并且对于每平米上的模组数量和尺寸标准化,成本上具备有性价比的优势。

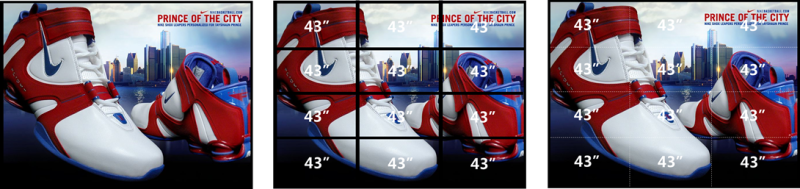

图一:无缝拼接,高对比43”LED显示方式

参照LCD液晶电视显示尺寸的屏幕规格,于商场里或是互联网上,就可以了解到电视屏幕规格32”、46”、55”等统一尺寸,于LED全彩3原色模组的显示尺寸规格上,亮度范围可自适调整1200CD/M2以上对应场景应用,高对比度超过8000:1以上的自发光驱动范围,画面刷新高达3840赫兹的稳定显示,特别是LED模组间的无缝拼接优势,画面不再受到液晶电视的边缘黑框所干扰,如图一所示;同时,LED产品安装结构上和电视屏幕的安装有相同的兼容设计,可以进行同样模式的工程安装,不论是贴墙固装、或是吊装、支架移动方式都可以满足实现。

然而,对于显示方案上的墙面拼接设计,由于所选择的LED显示模组尺寸没有规范,所带来的困扰不止是五花八门的安装方式,还有对于原定的工程项目、墙面标称尺寸将得重新调整、作方案变更,如图二所示;工程安装前期得进行方案施工评估、确认,对于没有统一规格的模组尺寸,整体项目方案评估作进行变更也较复杂,随着显示面积平米数上的变动也将间接增加费用,成本自然在无形间更容易上升。

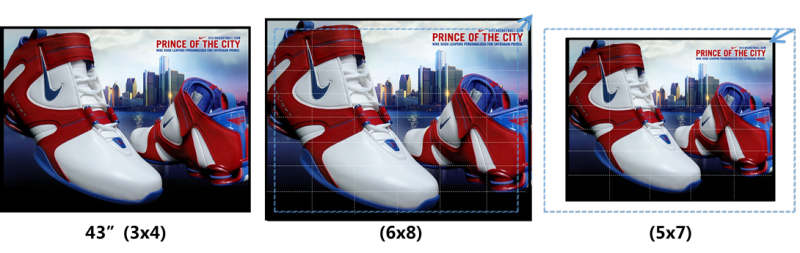

图二:不同尺寸的模组将涉及项目安装的影响

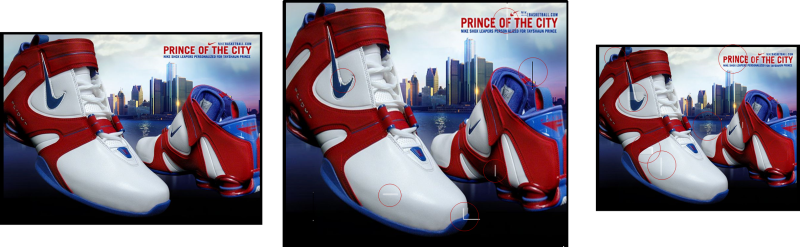

图三 模块方式安装的隐患

除此之外,如果是选择LED模块的拼接方式,不同于压铸铝使用的是塑料材质的简易安装,不易达到拼装精度尺寸要求,容易产生错位、暗线现象,不适合使用于室内近距离观赏,并且缺少导热机制不易排出,有模块底壳塑性变形、材质老化和鼓翘走位的隐患,如图三所示;模块的拼接方式,整屏随着模块安装的数量增加将积累拼装误差增大,影响显示屏幕于XYZ的3维平整度要求,对于环境影响下,模块本身的包覆防护性也较模组低,常易发生毛毛虫、串亮或是死灯的现象。

对于LED发展出标准化尺寸,可以直接选择32/43/46/55/60吋数,并且保持了LED的自发光高对比度度的显示优势、整体画面无缝拼接,不用担心显示画面出现分割Logo、人脸、产品、标语的情景、平整度达到微米级压铸成型的拼接精度、单台46吋LED显示模组厚度小于50毫米、重量小于15公斤、平均节能功耗小于150W,安装完后整体轻薄,走线简洁无冗余线材、模组上有HDMI、USB的便捷接插,已经可以与电视液晶屏幕规格相比。

LED标准化尺寸产品,对于各种的显示方案设计,适合商显应用进行工程标准化安装,通用电视液晶屏幕的尺寸选择、拼接方式,项目发包将更为简易、统一,并且成本相比尺寸不一的模组模块配置,在每平米的数量上将具有性价比的整体优势,同时功能兼具IP65以上防水、防尘、防磕碰的高度防护性能,以及电源、信号双重备份;LED和LCD标准吋数产品比较,如表1。

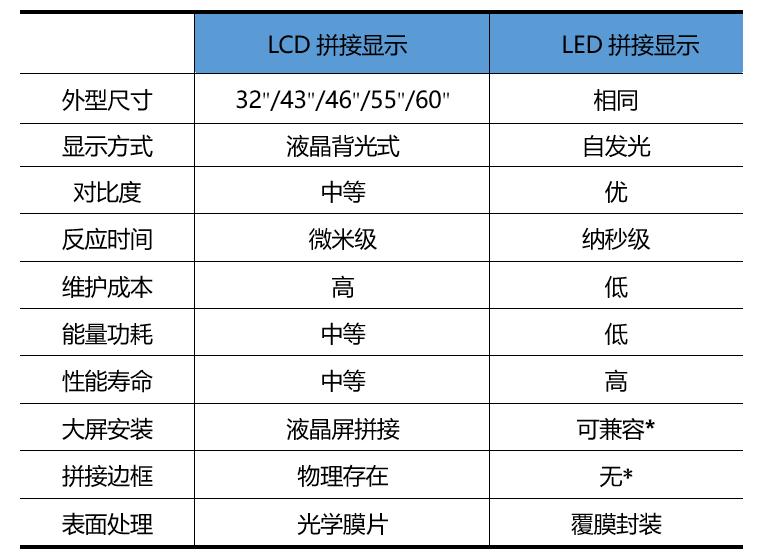

表1:LED和LCD吋数标准化下的比较
