迎甜蜜点!P0.9 4 in 1路线价格新进展
2020年,P0.9 LED微间距显示屏逐步起量,为Mini LED而生的4 in 1 技术路线,在被寄予厚望和质疑中逐渐流行,奠定了一定的产业地位。而近期,在技术发展和成本优化上,又取得了新的进展。
2020 年4 in 1 技术与价格变化
封装工艺方面, 4 in 1与Chip LED流程一致,可直接沿用Chip LED的设备与机台,并且在下游显示屏厂保留SMT工序的情况下,能保证原来的产业链协作效益。这是以4 in 1为典型产品代表的IMD封装方式的先天基因优势。
当然,虽然4 in 1绝大部分工艺流程传承了SMT,但技术改良和升级所需,仍然有其自身需要克服的环节和需要产业链磨合的地方。所以4 in 1从诞生到规模化应用,均离不开产业链各环节的支持和响应。
下面,我们就供应链进步及核心配套材料成本变化一一解析。
目前,P0.9市场的芯片结构仍然以正装为主,从封装器件的成本构成上看,线材、芯片、PCB占比最高。
※ 先看前段工序部分:
前段工序中,焊线和固晶环节,4 in 1与1010器件成本本质上均无差异。仅从占据成本较大的焊接自身环节看:
初级阶段:无论是1010,还是4 in 1,若采用正装结构,均需要焊线,目前主要以金线焊接进行电路连接,成本相对较高;
目前进度:而随着封装厂的产品设计和生产工艺的改进,在保证高可靠性的前提下,金线可逐渐替换为铜线;
未来趋势:当倒装芯片获得大规模应用后,将不再需要焊线,有机会比正装芯片具备成本优势;
※ 再从芯片及后段工序角度看:
初级阶段:普遍先从1010器件采购的芯片中分选合适的波长用于4 in1器件,但对芯片点测分选环节具备自身要求,波长选取的范围较窄,且测试分选效率略低于1010,综合成本约多5%。
目前进度:直接从1010器件采购的芯片中分选宽色域的波长、亮度段用于IMD 0.9器件,因此对于超过4000KK/月1010产能中划分芯片段,芯片成本几乎等同1010芯片采购成本;而同样得益于后段工序测试算法的改进,据行家说产业研究中心调研,今年Q3,以RGB封装龙头国星光电为代表的企业,测试分选效率已经提升25%;
未来趋势:随着封装工艺和设备水平提升,4 in1器件的良率进一步提高,理论上在采购芯片和测试分选上,与1010成本无差异,甚至因为效率提升将有机会低于1010;

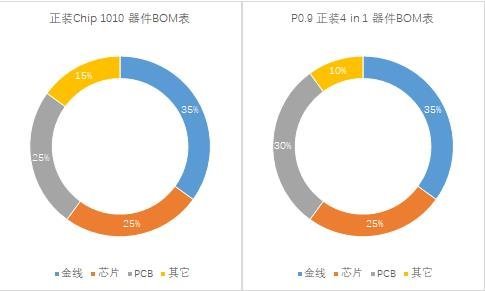

图1:RGB封装器件BOM表,从正装chip1010和P0.9正装4 in 1的成本看,焊线成本无差异;芯片成本初级阶段略有差别,但目前可做到基本一致,而主要的成本差异在PCB材料上;(来源:行家说产业研究中心)
※ 最后再来看基板材料部分:
初级阶段:4 in 1器件诞生的使命,主要是为了迎合LED显示的微间距发展趋势,即更多为了解决P1.0以下应用的可靠性问题。但基于微间距显示屏,对于芯片尺寸和芯片电极距离有了更高精度的考量,传统FR4基板容易出现膨胀和翘曲现象,故从材质本身性能、布线精细程度上看,BT板材比FR4更适合微间距显示的发展。再加上,4 in 1器件所需的基板面积和精度与1010有一定差异,该阶段能供应量产性BT板材的企业极少,从而也影响了P1.0以下器件的发展进程;
目前进度:随着BT板材国产化趋势到来,如伊帕思EPS、盈骅新材、华正新材等BT板材厂商自身供应进步,以及更多PCB新玩家和小厂商慢慢实现量产,目前成本降幅明显,但还没有达到1010的成本水准;
未来趋势:而由于4 in 1的外形尺寸大小为1616,比四颗1010的总面积2020要更小,因此等供应链端更为成熟后,理论上看,用到的基板材料更少,材料成本将更低。
综上所述:从前段工序到后段工序,从芯片采购到BT板材,4 in 1与1010的工艺路线,封装及测试设备几乎可以通用,而材料成本有机会和空间比1010更低,因此综合来看,4 in 1的成本理论上可以做到与1010一致甚至更低。
P0.9 4 in 1 技术路线的降本RoadMap
那么,目前封装厂商实际上能做到的单颗像素价格到底为多少?
根据行家说产业研究中心预测,小间距SMD封装器件在未来三年的成本优化速度是每年20-30%;IMD(4 in 1)从工艺、材料成本、良率都与SMD器件一致,由此可见IMD有明确的提升路径,其成本优化速度也会随着规模化而加速下降。IMDP0.9产品预计在2021迎来与SMD1010接近的水平,P0.9显示屏预计在0.015元/像素点迎来甜蜜点。

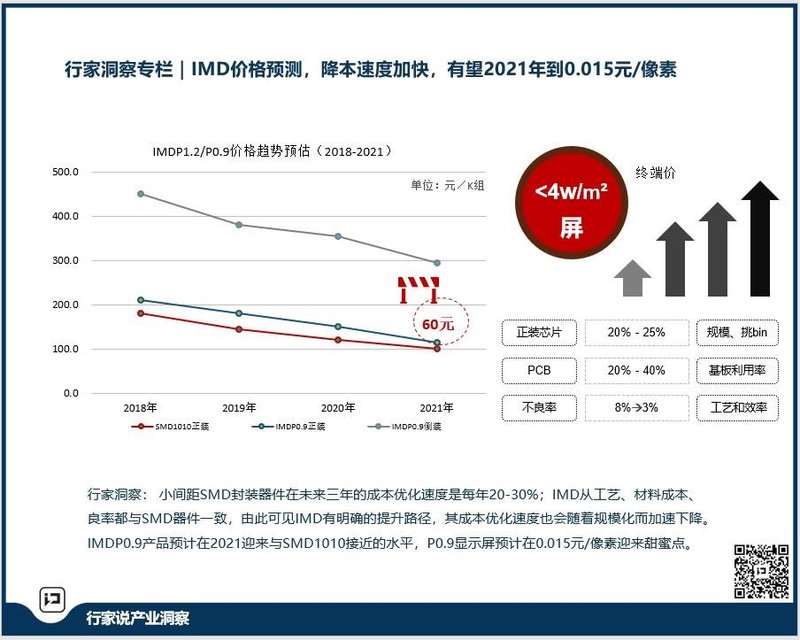

图2:IMD (4 in 1 ) 价格预测 (来源:行家说产业洞察)
来看看产业代表实际的进度。
目前,在4 in 1产品领域,主要玩家有国星光电、东山精密、兆驰光元、信达光电等。以最早一批布局4 in 1产品的国星光电为例:
国星光电RGB超级事业部近日对外透露,4 in 1产品诞生三年多,持续升级迭代,随着产业链的进步和封装端本身良率及效率的提升,目前降本可期。RGB超级事业部也于昨天宣布计划将于11月底推出P0.9旗舰版与高性价比标准品,对应不同的市场需求。此外,RGB超级事业部提到计划于2021年Q1将目前IMD产能的1000KK/月提高至 2000KK/月。产品价格方面,RGB超级事业部预计在2021年做到0.015元/像素点,而对应到整屏的成本,将低于4万元/㎡。
如果说国星光电RGB超级事业部在2018年发布的4 in 1(IMD-M09T)产品给P1.0以下大规模商业化奠定了坚实基础,那么4 in 1当前明确的降本方案和想象空间,这一进度则至少意味着,在P0.9 显示应用上,4 in 1这一技术路线正在逼近市场甜蜜点。
综上可窥见:今年以来,P0.9市场增速加快,这背后与4 in 1产业链自身的突破和进步息息相关——供应链各环节的技术升级、成本优化与产品持续更新迭代,正在大大加速4 in 1商业化进程。
2020年以来、LED新型显示产业取得了突破性的进展、进一步加速产业的商业化进程。为了感谢行家和企业对行家说的支持、行家说将于2020年12月29日开始举办2020行家年会暨LED及第三代半导体产业高峰论坛、携行家和企业共同探讨产业话题。同时组织评选“2020年度行家极光奖”、挖掘在LED和显示领域有突出推动贡献和优秀供应链的企业、希望每个企业和个体在本次年会上均能找到自己的机会和答案、为下一个十年打下坚实基础。
其中新型显示专场将于12月30日9:00-17:30在深圳四季酒店四季宴会厅进行。届时行业各环节的行家们将从行业发展趋势与供应链各个环节进展出发、讨论技术与应用、传递有价值的产业信息、将产业供应链联动起来、进一步加速新型显示技术的商业化进程和产业的整合升级。
