JBD宣布量产0.13英寸MicroLED 微显示器

2020年10月12日上海报道：MicroLED微显示领军企业JBD宣布将于今年11月份推出JBD4UM480P系列AMµLED微显示产品。该系列产品对角线仅0.13英寸（3.3毫米），分辨率为640X480。这可能是迄今全球尺寸最小、亮度最高的VGA微显示屏。该显示屏与一颗米粒大小相当（如图1），可以轻松地被设计进AR智能眼镜里。虽然体积小，但其亮度惊人，红、绿、蓝面板分别可达20万、200万和150万尼特的亮度水平，且正常运行条件下功耗仅在百毫瓦量级。

图1：JBD的0.13英寸MicroLED面板和米粒

JBD4UM480P 的IC背板集合了多项技术，可使MicroLED微显示芯片在极低功耗下运行静态图像或低速刷新的图像。无需额外的桥接IC，显示数据源可以直接从客户应用系统通过SPI/QSPI接口传输至微显示面板。JBD4UM480P IC背板设有帧缓存区，支持全局刷新和逐行刷新的图像扫描模式，并具有超过5000个亮度等级可调节。此外，该产品通过内置OTP存储器可实现图像增强功能，包括亮度均匀性补偿和Gamma校正。

JBD4UM480P MicroLED微显示屏系列采用JBD专有的混合集成技术制造。这种混合集成技术针对每个单独像素都有像素级的微光学设计（Pixel Optics™)，它可以大幅提升MicroLED的取光效率和光束形状。 JBD目前在MicroLED显示面板的设计和制造技术方面拥有超过120项专利和注册商标。

JBD4UM480P系列不仅包括红、绿、蓝三种颜色的单色面板，而且包括以之形成的两种彩色方案。第一种彩色方案是通过X-cube合色棱镜实现全彩。在全彩模块中，三个单色面板分别被固定到X-cube的三个面，合成光从第四个面发出，并由一组微透镜准直及投射，如图2所示。包括3块MicroLED单色面板、一个X-cube合色棱镜，和透镜光学元件，X-cube方案的模组体积小于1.4立方厘米。X-cube多色模组规格参数见表1。

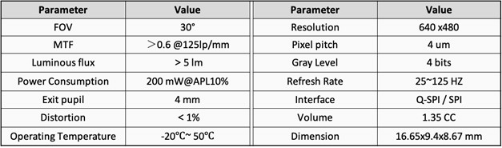

表1：JBD 0.13” 多色模块规格参数

第二种彩色方案需使用红、绿、蓝三个独立的单色光机进行合光。在此方案中，每个单色光机的体积仅0.4立方厘米，如图3所示。这种方案采用搭配多层结构的衍射波导以及针对不同颜色光机的多个波导耦入口来实现合色。这两种彩色方案除了具有体积小、亮度高的优点外，它们没有额外移动元件，没有激光光源，没有有机材料，因此更加安全，支持更恶劣的工作条件下使用。

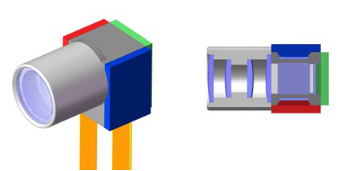

图2：JBD的0.13英寸带X-Cube的多色模组

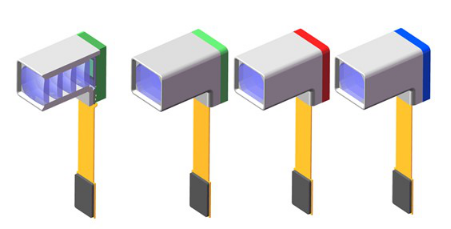

图3：JBD的0.13英寸单色光机，从左到右：切面视图、绿色、红色和蓝色光机

为了方便终端开发者提前评估JBD4UM480P MicroLED显示面板，加快开发速度， JBD将发布以下开发套件：

JBD4UM480PMicroLED单色显示面板开发套件JBD4UM480PMicroLED红、绿、蓝三个单色显示面板开发套件JBD4UM480PMicroLED单色光机模组开发套件JBD4UM480P MicroLED全彩光机模组开发套件

JBD4UM480P VGA MicroLED微显示面板的设计非常适合近眼显示和基于微型投影类的应用场景，如信息提示AR智能眼镜、运动光学显示、全息瞄准镜，以及正在快速发展的体育爱好者和运动员使用的AR护目镜市场（如下图4）。这些应用场景中需用到的警示、通知、导航指引、刻度标记和性能指示等信息，无论室外还是夜间，均可以通过JBD的MicroLED微显示技术在极低的功耗下以清晰的图像形式呈现。

图4：JBD的0.13英寸面板在运动光学领域应用

“我们已经针对沉浸式体验类的应用推出了高分辨率和超高像素密度的系列MicroLED微显示器，我们发现还需要一种超小体型、超高亮度和超高效节能的MicroLED显示屏，用来完美契合信息提示类的AR（增强现实）和MR（混合现实）的应用需求。”JBD公司CEO和创始人李起鸣博士说到，“我们的突破性技术已经能够让开发者创造出最为小巧精致的终端产品，在满足用户体验的舒适性的同时，提高了室外可读性，并具备更加出色的对比度和更长待机和使用寿命”。JBD4UM480P MicroLED微显示面板计划定价在数十美金，以极具竞争力的价格进入对价格敏感的各类潜在应用市场。”

关于JBD

JBD上海显耀显示科技有限公司，成立于2015年，研发、生产中心位于上海浦东，一直致力于开发最小、最亮、最高效的MicroLED微显示屏。JBD凭借其自创的混合集成电路技术及AMµLED系列产品，被认为是MicroLED微显示企业的领军者之一。获得更多技术和产品信息，请访问JBD的网站、Linkedin or Twitter页面。媒体联系人：刘继成 Jason_liu@jb-display.com 。
