MicroLED专利活动激增

行家说LED快讯 · 2020-06-01

已上头条

法国市场研究公司YoleDéveloppement的最新报告强调指出,微型microLED(µLED)市场的知识产权活动激增。根据Yole的计算,截至去年年底,µLED技术的近5500项专利已由350多个不同组织提交,其中大约40%的专利申请仅在2019年提出。

显示器制造商,中国领先

顾名思义,microLED是可以在显示器和其他成像应用中用作单个像素的微观发光二极管。在高端,高分辨率的平板显示技术中,它们的使用受到了特别的吹捧,据说它们具有比传统LCD和LCD更高的色域,更宽的色域,更高的亮度,更高的电源效率和更高的对比度。 OLED系统。但是它们也正在成为其他应用中的核心技术,这些应用在紧凑性,高分辨率和亮度至关重要的其他应用领域,例如VR和AR显示器以及所谓的智能手表。

Yole认为,显示器制造商的活动尤其推动了近期专利活动的增长,其中中国电子公司BOE Technology位居榜首(仅在2019年就有近150个新专利家族),但包括LG,友达,三星和其他公司也积极开展活动。Yole指出,大多数以显示为导向的公司“最初都不愿使用microLED”,但此后由于µLED在高端显示市场上与众不同的潜力,他们加大了努力。

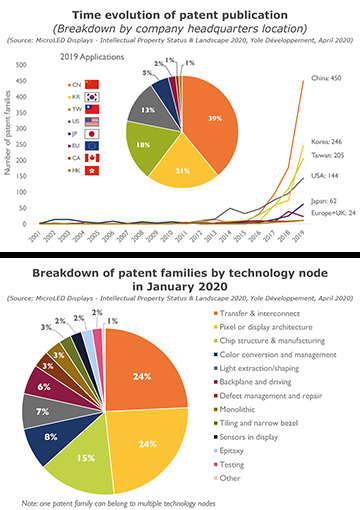

专利增长和分布图

顶部:根据市场研究公司YoleDéveloppement的报告,microLED(µLED)专利活动呈指数增长,仅在2019年,现有专利申请总量的40%左右。下:解决诸如传质等可制造性问题的专利继续主导着µLED空间中的IP活动。[图片来源:YoleDéveloppement] [放大图片]

尤尔(Yole)报告还强调了中国公司在µLED专利游戏中的实质性进步-该公司指出,这部分反映了一个事实,即中国现在控制着全球将近一半的显示能力。该公司认为许多中国µLED专利是“可疑的”,但补充说,有些“显示世界一流的创新,并表现出强大的决心来缩小与既有竞争对手的差距”。

克服生产瓶颈

专利活动的技术分布还提供了一个有趣的窗口,可以了解当前的光电市场以及未来的发展方向。Yole在此领域追踪的专利家族中,近四分之一是“传输和互连”技术。这反映了需要推动这些设备克服一些基本的可制造性问题,以实现其市场潜力。

由于µLED的尺寸很小,因此使用该设备制造的显示器的一个关键生产瓶颈是将带有µLED的芯片从晶圆(其中µLED在薄膜中生长的晶片)“大量转移”到显示器背板的主要生产瓶颈。此类转移涉及数百万个µLED,并且必须以微观精度执行。结果,传统的传质技术在冰河上速度很慢-在单个显示器的制造中要花费数周的时间-并且公司正在寻求更好的方法。

因此,Yole指出,与传质相关的专利继续主导着µLED的IP活动。该公司特别强调了一些方法,例如弹性体微印刷和基于MEMS的工艺,以提高生产效率。但是,它也看到了与生产相关的利基领域的一些有趣的IP运动,例如使用激光从晶圆上分离µLED以及涉及光镊的技术。

同时,Yole强调一些公司正在解决这些生产问题,其专利集中在效率和性能问题,例如光提取和整形,显示架构和效率。该公司认为,这些活动标志着对该行业信心的增强,“可以解决传质和芯片效率难题。”
