小诺干货课堂|显示屏亮度不一致问题排查

Hello Hello，大家好(????)

过了一个小长假，有没有想我呀？

本期我们要讲解的问题

你一定经常遇到，却不知如何解决

别担心，方法总比问题多

关于【显示亮度不一致】排查思路

快跟着小诺一起学起来吧！

故障分析

以下我们将从四大问题点着手，对这些问题逐一分析。

一、电源供电问题

首先要明确的第一点，我们从LED发光原理来思考，LED是由电流驱动，电流越大灯珠越亮，那么电源供电是可能造成亮度不一致的一个问题点。

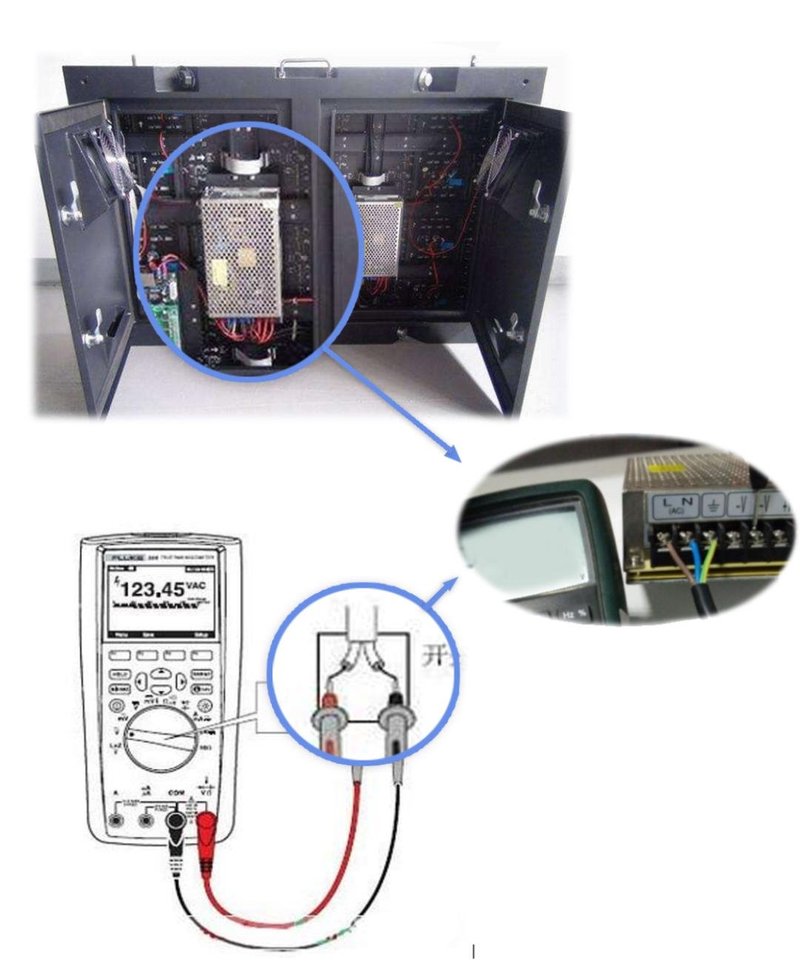

可使用万用表测量电源供电状态，确定为电源端问题则进行更换或维修即可，但一定要注意安全用电哦。

二、接收卡相关问题

亮度信息是存在哪里的？接收卡里。那么与接收卡相关的问题点就可能是接收卡亮度值不一致、接收卡配置文件不匹配，接收卡固件程序不匹配等问题。

a、接收卡亮度值不一致。同批箱体曾用于不同的租赁现场，重新搭建之后会发现亮度不一致，这是由于箱体中保存的接收卡亮度值信息不一样，重新手动拉亮度条即可解决。

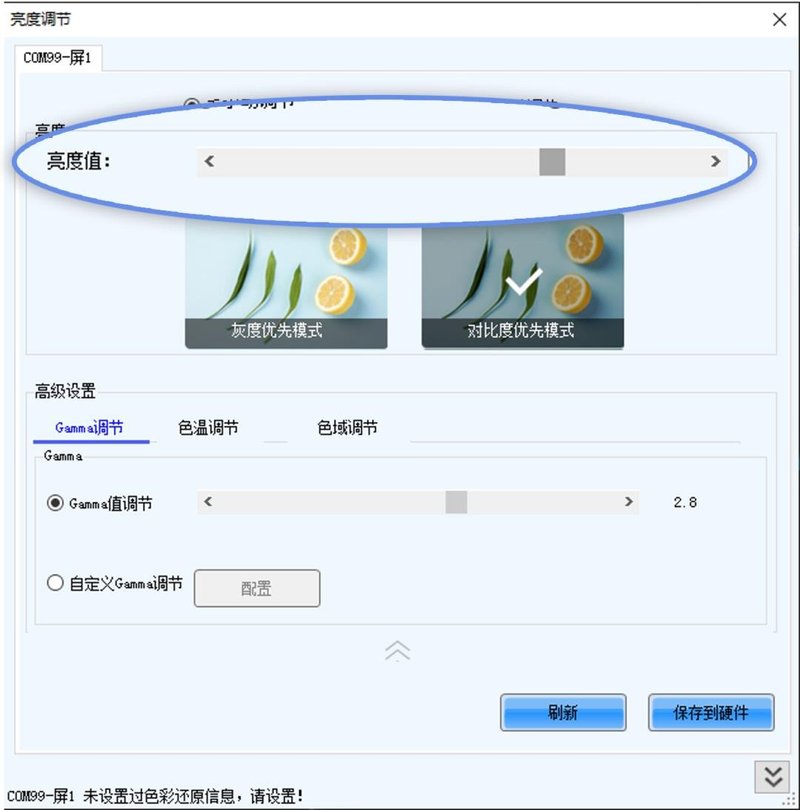

（手动调节亮度滑杆）

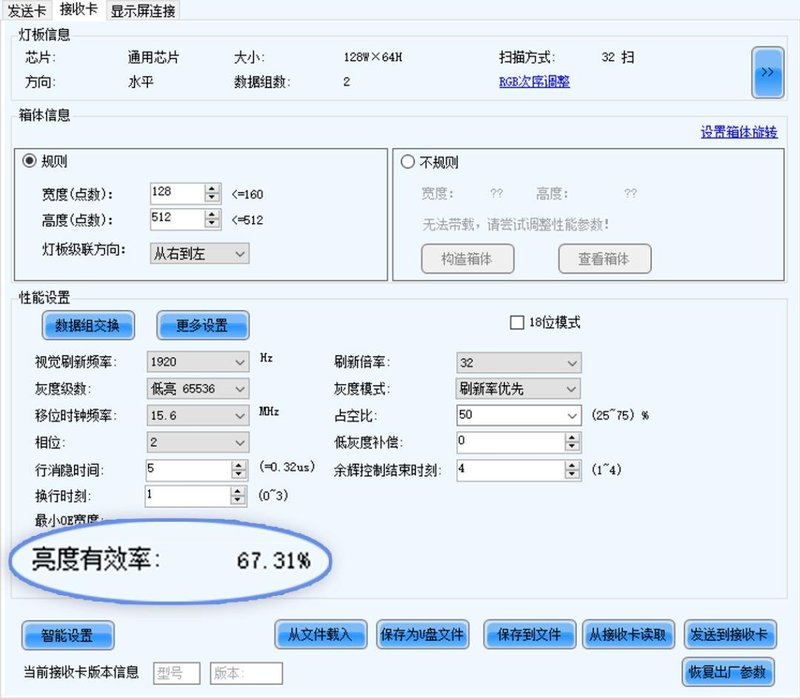

b、接收卡的配置文件不匹配。接收卡的配置文件不同也会导致亮度值也不一样，需要为整屏发送同样的配置文件。

（↑发送同样的配置文件↓）

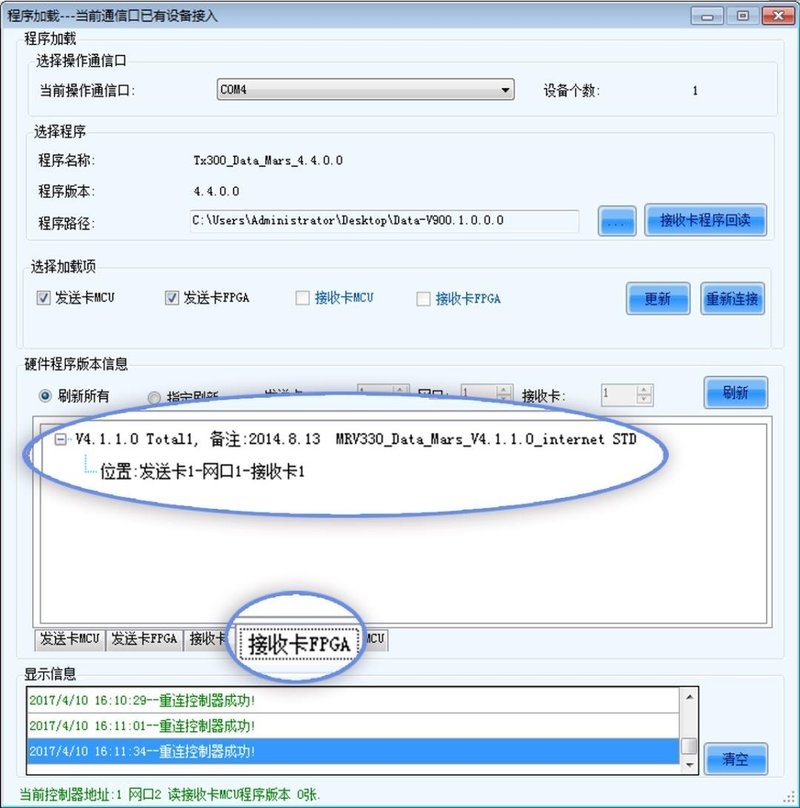

c、接收卡的固件程序不匹配。固件程序也是可能导致亮度不一致的原因，需要将整屏所有接收卡升级为一致的固件程序。

（升级一致的固件程序）

三、显示屏校正问题

校正为了让显示屏显示均匀会有一定的亮度牺牲，牺牲的亮度信息会通过校正系数的形式保存在接收卡或灯板Flash里，所以校正系数也可能导致屏体的亮度不一致。

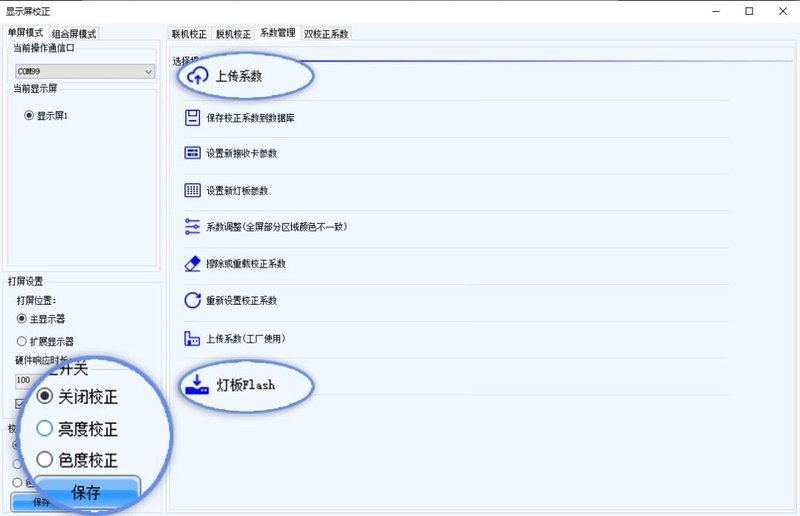

（软件系数调整界面）

首先，进行开关校正操作，确保所有箱体的校正开关状态一致。若依然有部分箱体亮度不一致，可能是接收卡校正系数被误擦出或丢失，重新上传校正系数或者从灯板Flash中回读即可解决。

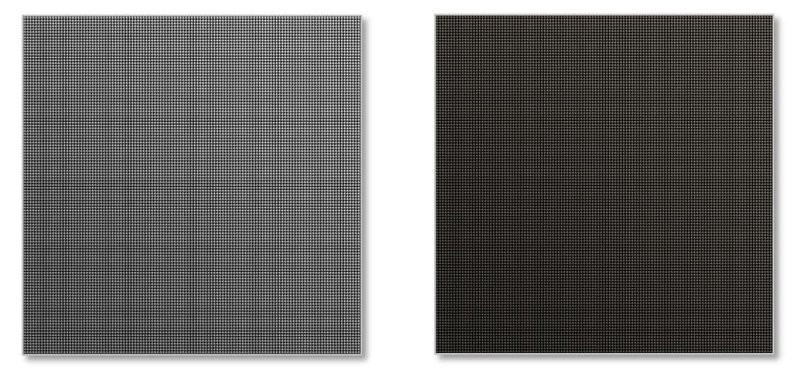

四、多批次箱体或模组混用问题

对于多批次问题，是行业一大难题。我们无法彻底解决批次间的差异，但是可以通过软件的多批次调节功能手动调节不同批次的亮色度或者通过相机自动校正，尽可能的去提升显示屏的均匀性。

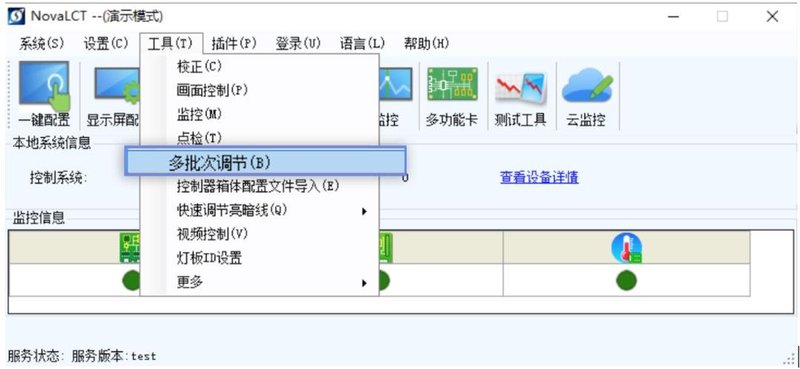

（多批次调节）

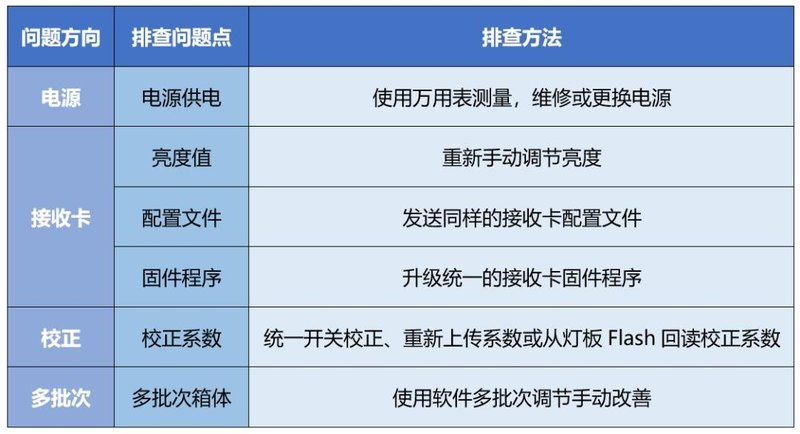

以上几点，小诺依然为大家整理了表格，方便大家直观学习：
