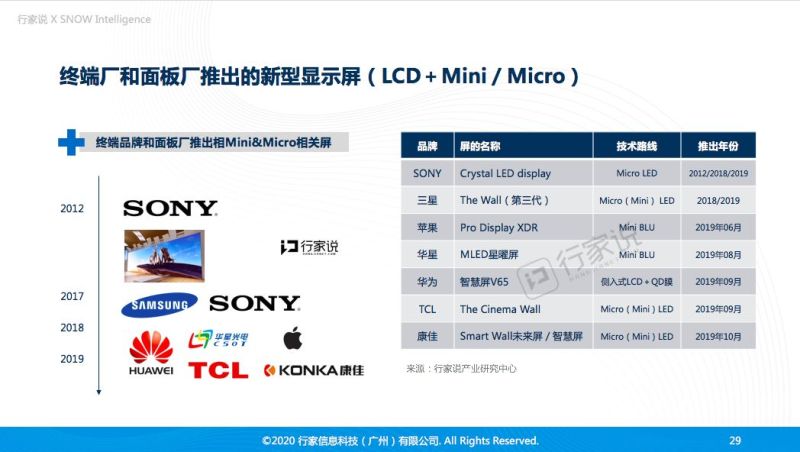

自2012年索尼首次在CES 2012上推出使用Micro LED技术的Crystal LED Display以来,三星、康佳、TCL等终端大厂均陆续推出各自的Micro LED显示屏。这些屏给人的第一印象就是“尺寸大”,除了“大”之外,这些屏有什么特点呢?大家陆续复工,我们不妨一起来复盘一下,索尼、三星、TCL、康佳这四大终端厂Micro LED智慧屏产品和技术路线。



索尼:Crystal LED display

技术路线:Micro LED

在CES2012上,索尼的Crystal LED Display 55寸Micro LED电视机是当时业界首款使用LED光源的全高清自发光产品,刷新了业界人士的“三观”。索尼的Crystal LED Display能将显示黑色部分的LED关闭,实现真正意义上的全黑。画面控制可以精确到单个像素点,呈现生动的画面颜色变化,实现完全一致的静态、动态解析度。

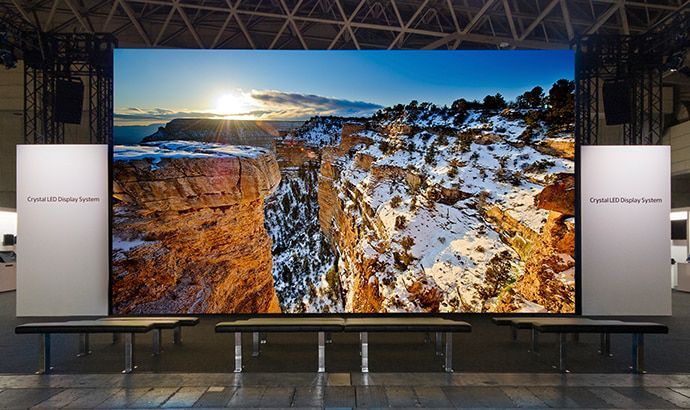

由于技术离量产有很大的距离,Micro LED电视进入蛰伏期。之后索尼的Micro LED产品做了调整。2017年索尼推出CLEDIS(水晶LED集成结构)Micro LED面板。这是模块化产品,这意味着索尼转移到产业链配套比较完善的大屏显示领域。

具体看一下索尼的Micro LED模组的参数:模组尺寸为403×453mm(约16*18寸),RGB LED像素320×360,点间距为P1.25,对比度超过1,000,000:1,亮度达到1000尼特,拥有10-bit灰度,并支持HDR,sRGB色域为140%,可视角度达到180°,支持3D和120Hz的刷新率,具备低热量和低功耗,适合进入室内使用。



三星:The Wall

技术路线:Micro(Mini) LED

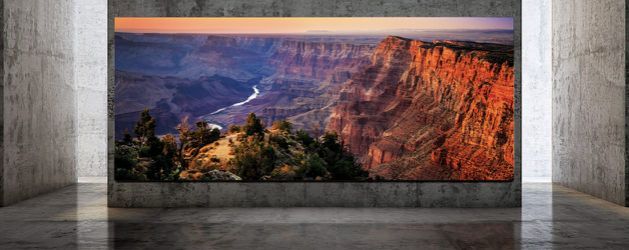

继索尼推出Crystal LED Display,吸引了大众眼球之后,三星也不甘示弱,在2018年02月CES 推出The Wall(146寸)、在2019年02月CES 推出尺寸更小的The Wall(75寸)、在2019年06月InfoComm 2019展会推出升级版The Wall Luxury(73寸~292寸定制)。可以看到,尺寸在不断缩小。

三星Micro LED显示器的模块化提供了屏幕尺寸的灵活性。用户可以通过添加Micro LED模组,可以将显示器扩展到他们想要的任何尺寸。

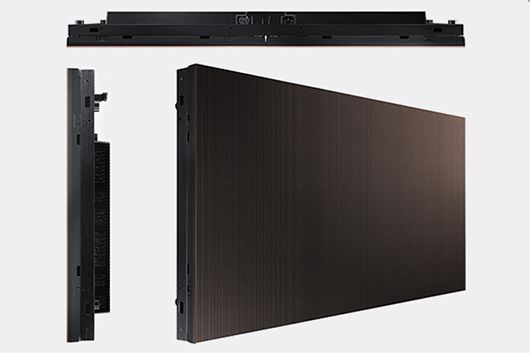

其中73寸模组,也即是当前最新的产品The Wall Luxury的模组尺寸为806.4×453.6×72.5mm,点间距为P0.84,960×540分辨率,无边框设计,每个模组都有250 - 2000 nits亮度,对比度约10,000:1,16bit 颜色深度,高达100/120 Hz刷新率。

由于模组之间几乎没有边框,所“拼接”出的Micro LED显示屏几乎是无缝的,可以创造出无边泳池的效果。



TCL:The Cinema Wall

技术路线:Micro (Mini)LED

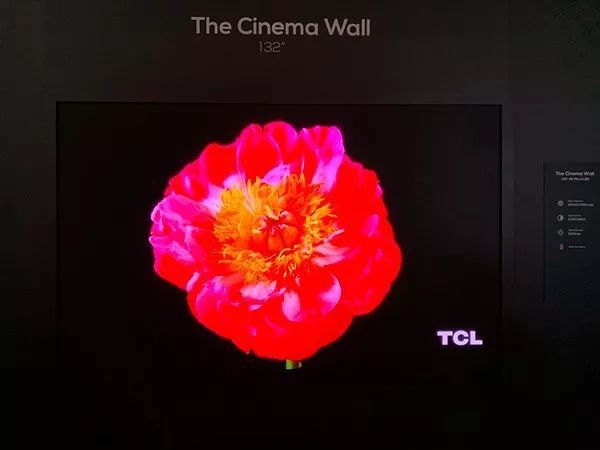

国内厂家在去年也陆续有Micro LED大屏产品推出。TCL在IFA 2019展示了大型Micro LED超高清电视,它的型号为The Cinema Wall 132-Inch 4K。TCL表示,该机型拥有2400万个可独立控制的Micro LED(RGB)子像素(3840x2160x3),采用聚积驱动芯片MBI5759,最大亮度1500nit、对比度2500000:1,足以同 OLED 竞品一较高下。



康佳:Smart Wall

技术路线:Micro (Mini)LED

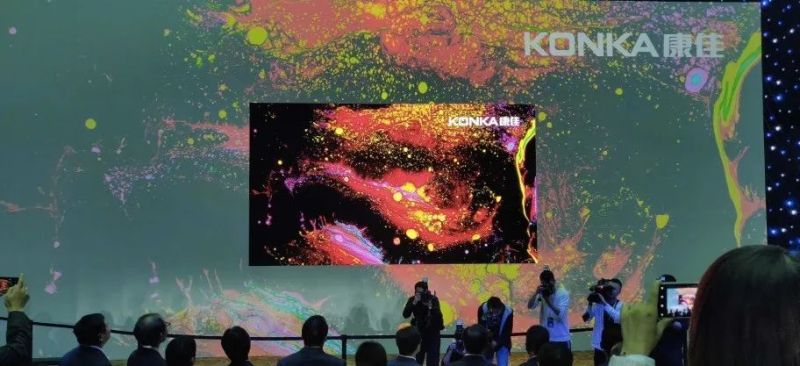

除了TCL,康佳在去年10月31日推出对标三星的Smart Wall未来屏——118寸4K和236寸8K的Micro LED显示器。康佳Smart Wall和三星的The Wall一样,均是通过模块拼接成超大屏。

其中8K版本(236寸):有1亿颗微米级Micro LED芯片,色域为147%DCI-P3,全球首个搭载5G模块的显示屏,超高动态对比达2000000:1,峰值亮度超过3000nit。

此外,康佳现场公布Smart Wall的售价:118寸4K屏售价168万元,236寸8K屏售价888万元。



横向比较上述几家的Micro LED显示屏


来源:《LED行家CEO/CMO季度内参Q4(2019)》,更深度的分析欢迎订阅行家说会员查看

在点间距方面,索尼的CLEDIS为P1.25、三星在2019年06月InfoComm 2019展会推出The Wall Luxury点间距为P0.84,康佳未来屏点间距为P0.68,TCL的The Cinema Wall为P0.78,点间距从小到大排序为:康佳<TCL<三星<索尼

在对比度方面,索尼的CLEDIS为1,000,000:1,三星为10,000:1,康佳为2,000,000:1,TCL为2,500,000:1,故按对比度从高到低排序为:TCL>康佳>索尼>三星

在亮度方面,索尼CLEDIS亮度最高达1000nit,三星达2000nit,康佳达3000nit,TCL达1500nit,故按亮度从高到低排序为:康佳>三星>TCL>索尼

在售价方面,TCL的The Cinema Wall并未披露销售价格。索尼的CLEDIS每个LED面板模块的售价约为1万美元,而每个模块面积0.18平米,每平米约38.8万元人民币,若组装成16K(12*48=576块)约5.2米*19.2米,则16K版本价格高达580万美元(4100万)。三星的73寸单个模组售价2万美金,而模组面积为0.366平米,则每平米约38.1万元人民币。可以看到索尼与三星的模组每平米售价相当。康佳的4K版本定价168万元人民币、8K版本定价888万元人民币,由于康佳未披露单块模组的面积,故无法算出每平米的定价。



总结

通过上述的简单比较,可以看到,索尼的CLEDIS有一些指标虽然不如后来者“强劲”,但作为开创者,其产品架上了商显与电视之间的桥梁,打破了两者的边界。与SMD商显一样,上述Micro LED产品均是模块化结构,但从点间距、色域、视角、对比度、刷新率等方面均较传统产品有数量级上的突破。从电视方向来看,后来者三星在2019CES上推出的75寸The Wall点间距为P0.43,已经迈向与大屏电视会师的步伐。在OLED向LCD进军之际,Micro LED在未来或许将改变战局。

不过,从索尼与三星的模组每平米38万元,康佳的8K版本888万元,这样的数字显然让人瞠目结舌,体现出Micro LED成本之高。成本与显示效果同为市场主要的推动力,大众在为Micro LED显示效果所折服的同时,也应该看到Micro LED的巨量转移、检测与修复技术是影响成本,进而影响商业化的关键。
