偶遇川西的时光容器| 都江府建筑艺术馆的灯光揭秘

建筑大师贝聿铭曾说过，建筑的灵魂是光。光作为建筑的第四建材，比水泥、钢材、玻璃等实体建材更加有趣，它不仅能在自然光褪去的夜晚，复原建筑白天形态，也能赋予建筑另一段生命，为建筑增色添彩。

--题记

Hilton 设计总监 Tony 说：如果建筑和室内是第一轮和第二轮空间规划，那么灯光就是第三轮空间规划。而照明设计如何与建筑及室内相互配合， 灯光应该在哪个阶段进入，不同的区域应该用哪些照明手法来表现，灯具的选择和调试应遵循什么原则……这些问题在照明设计中都需要被细细考量。

下面，我们将通过一个项目案例来解析，如何通过照明设计来赋予建筑在夜晚的另一段生命。

项目介绍

项目名称：成都弘阳都江府

建设单位：弘阳集团成都区域公司

设计单位：上海睿风建筑设计咨询有限公司

照明设计：上海泓荧照明设计有限公司

项目地点：都江堰市天府大道与彩虹大道交叉口

建筑摄影：直译建筑|郭新新

占地面积：6000㎡

建筑面积：475㎡

项目进度：示范区建成

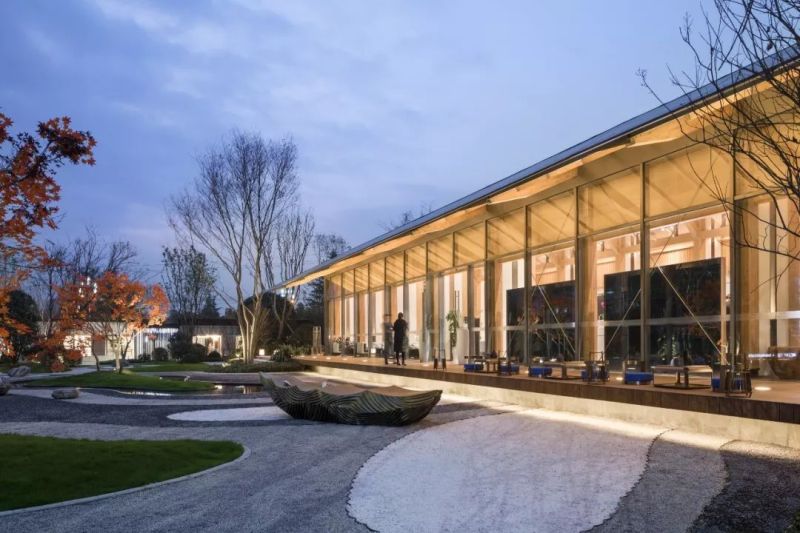

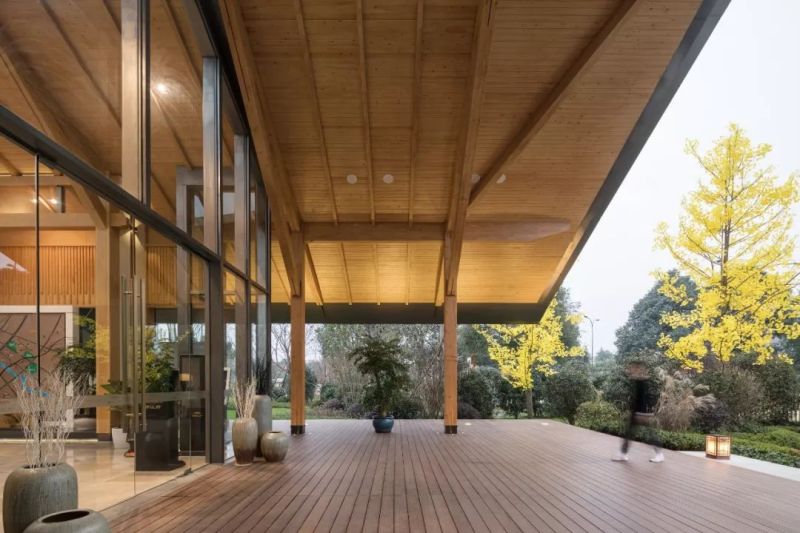

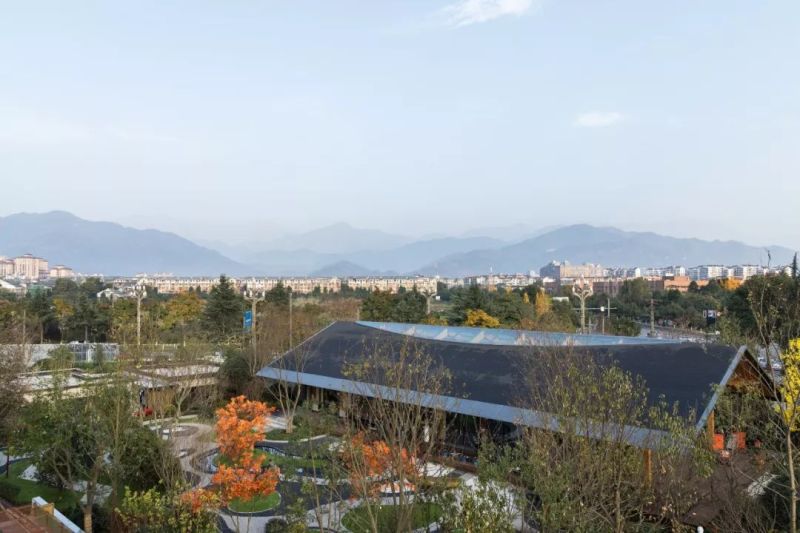

△项目现场拍摄图

照明设计理念

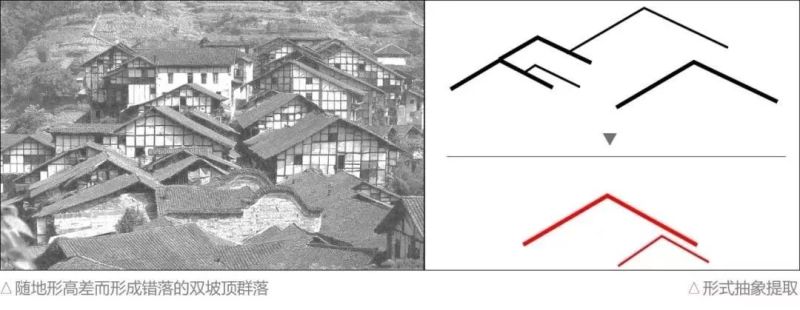

都江府建筑艺术馆的建筑以川西民居中错落式坡屋顶为原型，兼顾标准化复制性，整体风格造型简洁，具有文化认同感。

而双坡顶则是世界上最常见、最简单的建筑形式之一，所呈现出来的建筑形态正好印证了现代主义建筑开拓者密斯·凡·德·罗提出的观念--“less is more”。

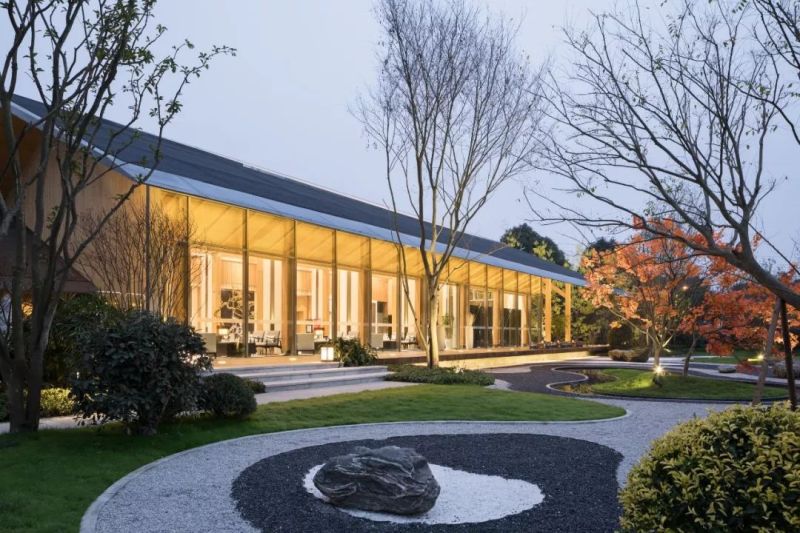

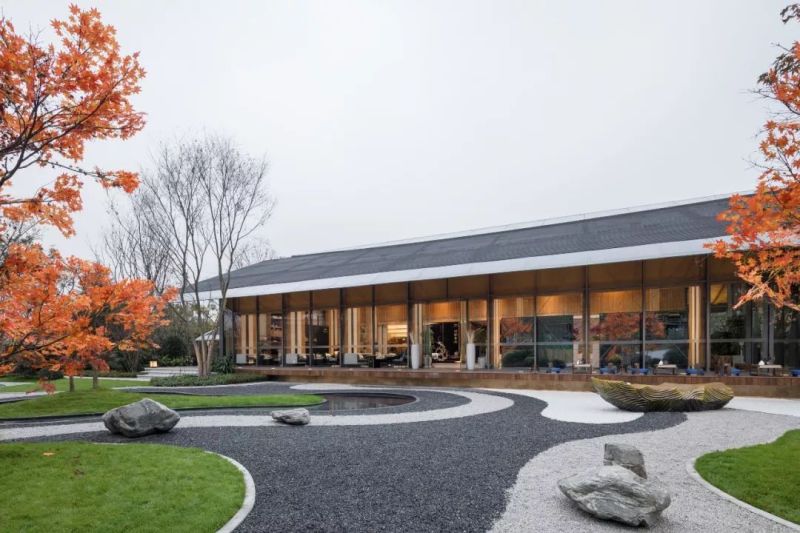

△建筑东北视角

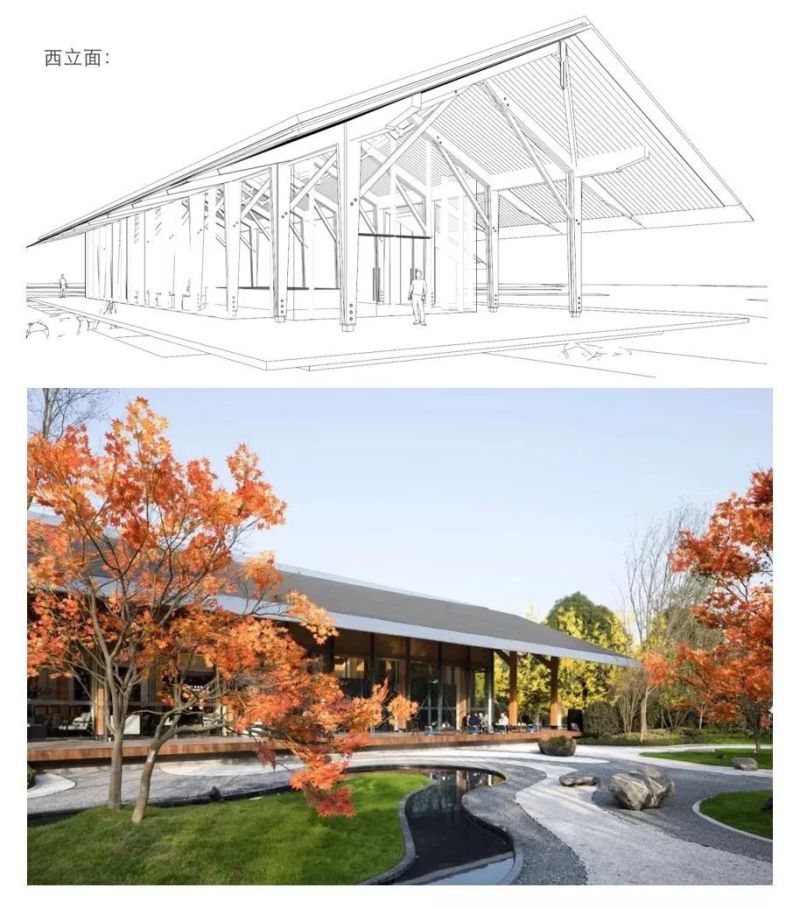

△建筑西立面

与此同时，该建筑还有一个非常大的特色：中间顶部位置镂空，采用玻璃材料，使其在白天自然光倾泻而下，如同罗马时期的万神庙天窗，巨大的原木色屋檐下，一梭天窗由入口跨过，收至水吧台上方。

△万神庙·公元前27-25年·罗马

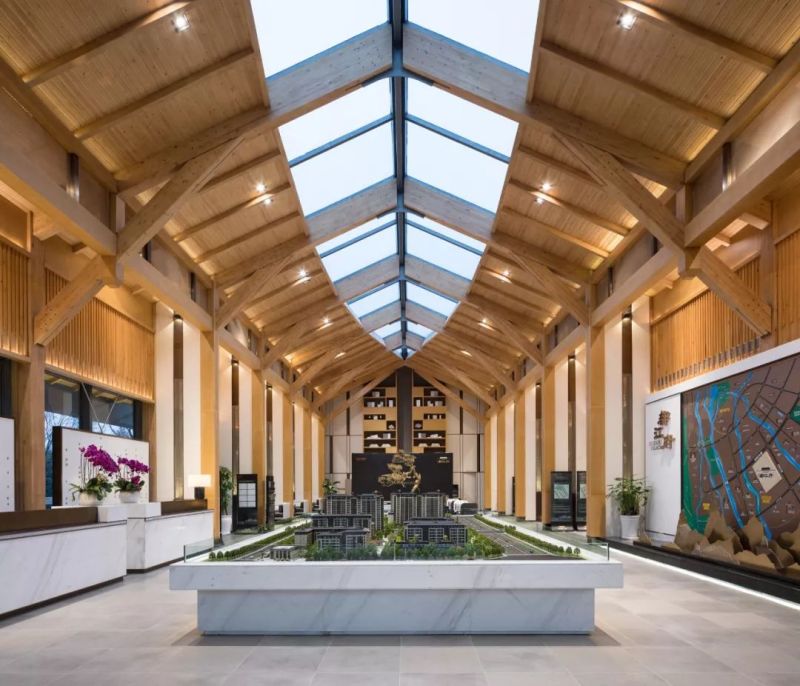

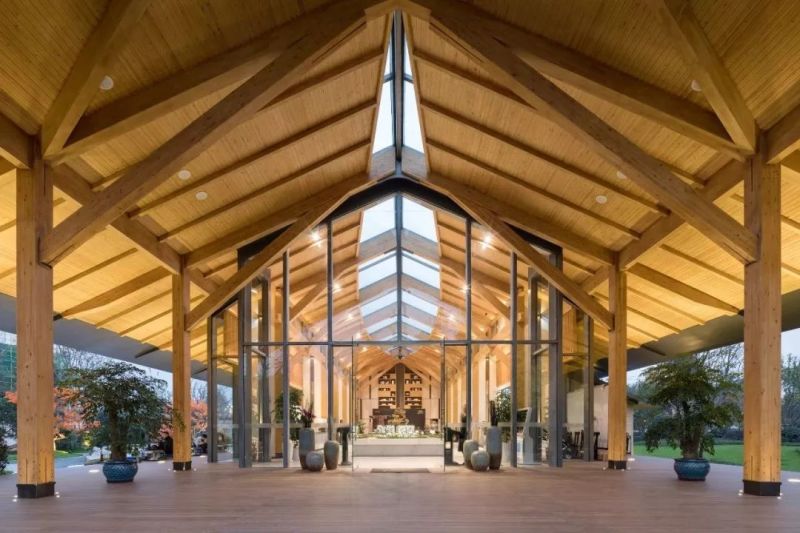

△梭型天窗由室外穿到室内

除了天窗的玻璃幕顶，建筑设计师在材料上选择了木结构材料，该风格特性上与现代都市建筑特点相互呼应，更加彰显人文特点。天然材质的原始属性使建筑具有一种特别的亲和力，消除了建筑本身作为外来物的冰冷感觉。

为了凸显该效果，在照明设计上我们进行了色温分析，最终选择了以温馨雅致的暖色调3000k为主要色温。

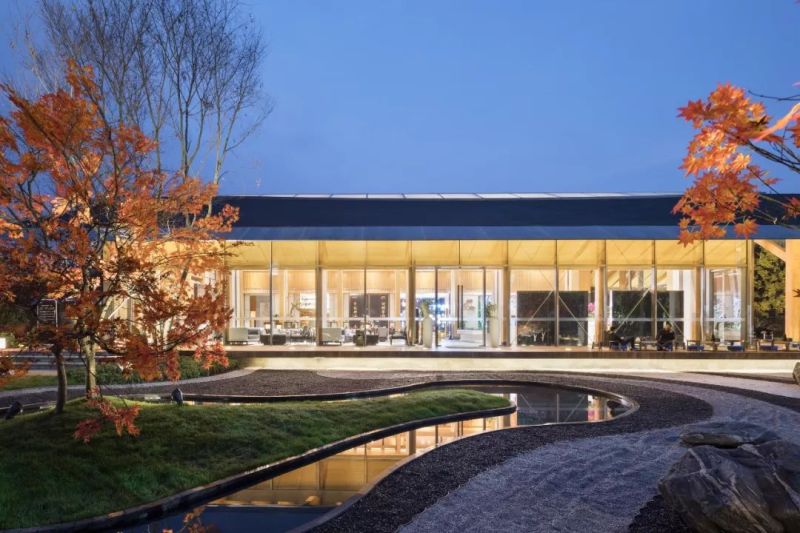

△夜晚建筑在灯光作用下的效果

结合该建筑的特色及建筑设计师的设计理念，在照明设计上我们充分考虑在标准化、可实施的基础上，围绕用通透的玻璃与古朴的木质结构打造出别具一格的自然景观这一方向，保证灯光在表现材料特性的同时，与项目呈现的立意主题保持一致。

照明设计原则

LESS is MORE

对于这样一个建筑来说，多余的灯光都将破坏其本身的意境。照明设计在这个项目中摆正自己的定位--“无为而治”，“无为”是降低存在感，形体表现让渡于建筑本身，而“治”则是从细节中挖掘，精确定位和分配不同区块的亮度。

通过整个建筑的分析，我们将重点划分为3个区域，针对这3个区域的设计原则如下：

1. 挑檐：挑檐采用均匀洗亮的效果，营造屋顶托起效果，挑檐内部采用向内退晕的灯光营造向内聚的视觉效果，突出视觉重点。

2. 木色立柱：从下往上打亮，使廊下空间与石材立面形成虚实对比，强化建筑明暗对比，更具视觉冲击力。

3. 石材：沉稳石材立面晕染，增强建筑体量感，低调而不失优雅，提高人们驻留时间。

各区域照明设计分析

1

室内廊架部分

室内廊架部分采用了线型灯来打亮坡屋顶，因其建筑架构特点，为了隐藏灯具，我们选择在该结构的侧壁增加L型的挡板来进行安装配合。

2

地埋灯的作用

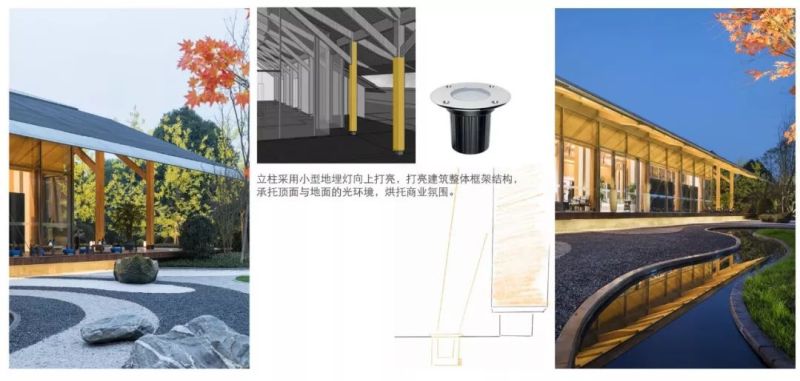

立柱部分采用小型的地埋灯进行向上打亮檐口，通过打亮建筑整体的框架结构，承托顶面与地面的光环境，烘托整体氛围。

下图是首尔塔旁供游人休息的亭子夜晚呈现的灯光效果，由图可见，虽然该位置的地埋灯放置于立柱下，但是其受光面却“恩泽”屋面，这样无心插柳的效果令人印象深刻。受它的启发，此次都江堰的木质结构，我们从一开始就打算如法炮制。通过计算模拟得出我们的设想是可以实现的，并得到甲方与建筑设计师的一致认可。

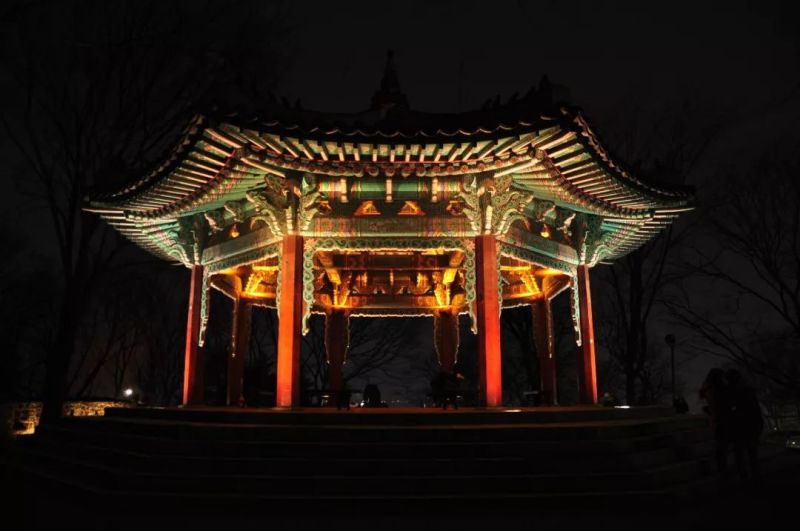

△2015年在首尔塔旁供游人休憩的亭子

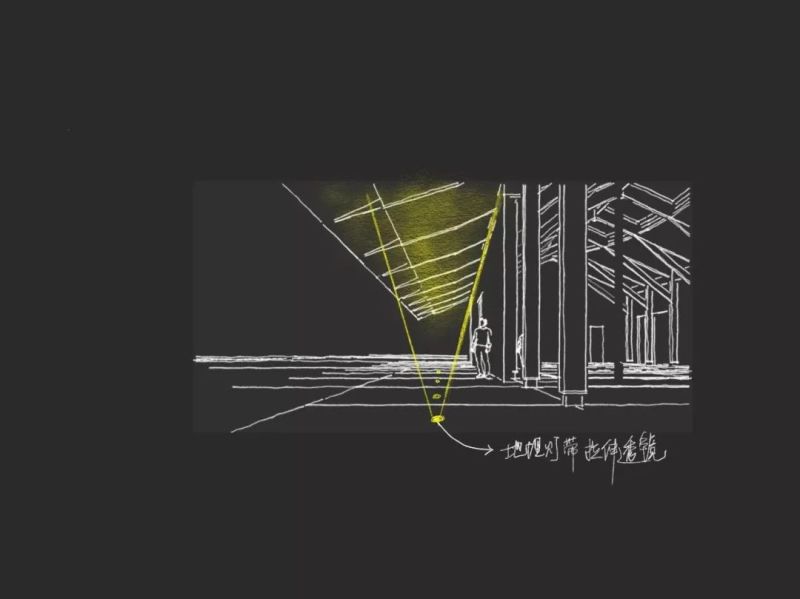

△地埋灯照明方式示意图1

△地埋灯照明方式示意图2

3

建筑两侧挑檐

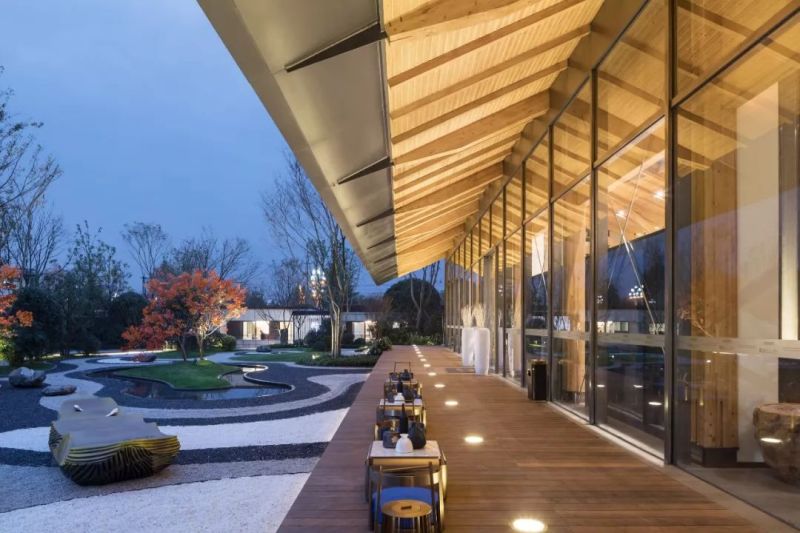

建筑两侧挑檐采用地埋灯向上均匀洗亮，营造质朴的空间感受。人行走于廊下时，玻璃的纯粹简洁与木纹的古朴创造一种虚实相生的趣味性。

△挑檐照明方式示意图

4

室内顶部空间

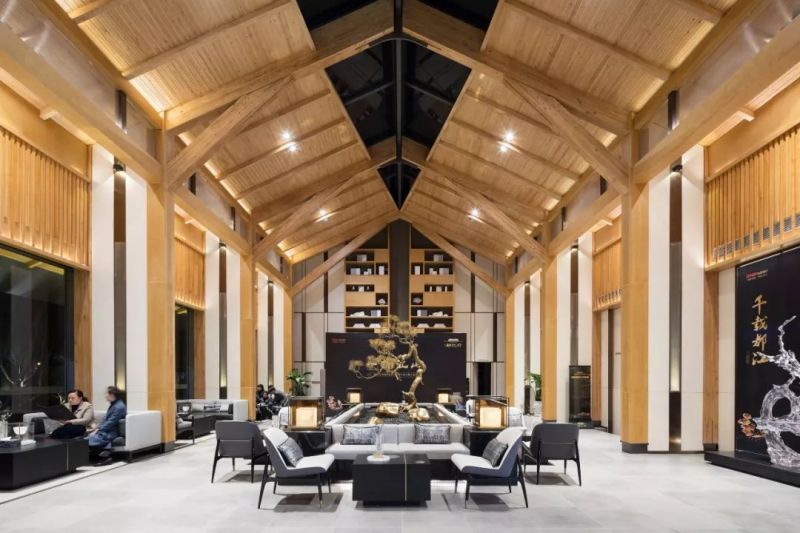

室内顶部采用了可转角筒灯，为整体地面提供功能性照明，考虑到建筑建构，灯具安装于斜支撑的两侧。在灯具的安装上，我们特意将灯具贴近木龙骨，视角平视的时候起到截光作用，从而起到视觉上隐藏灯具的效果。

△灯具安装示意图

△现场效果图

5

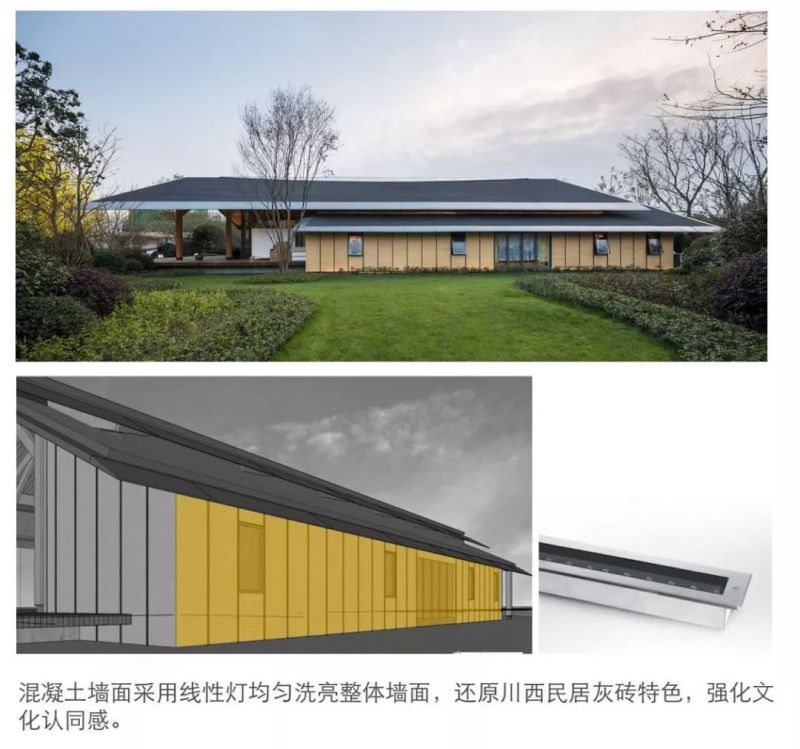

混凝土墙面

采用线型灯均匀洗亮整体的墙面，还原川西居民灰砖特色，强化民族文化的认同感。

△洗墙照明方式示意图

6

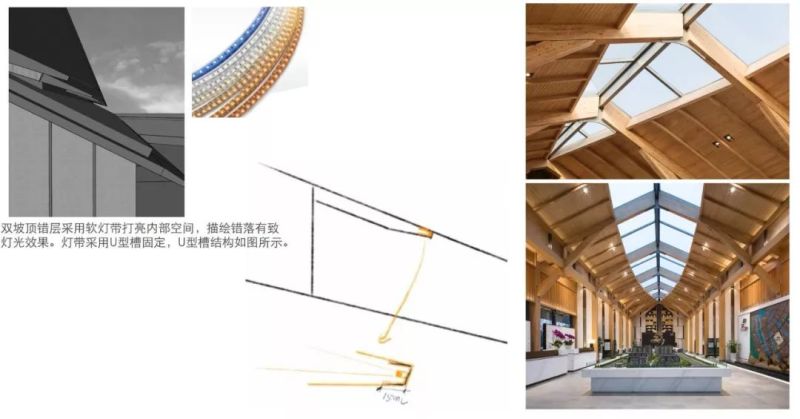

双坡顶

双坡顶错层采用软灯带并用U型槽固定，打亮内部空间，描绘错落有致的灯光效果。

以下是本项目最后所呈现的效果，均为现场拍摄图：

最后，我们一起来看一下来自建筑设计公司睿风设计记录的项目进程时间，作为照明设计专业，能够参与本次的项目尤为荣幸。

6月20日：现场看地，项目设计启动；

6月25日：建筑及示范区规划概念方案定稿；

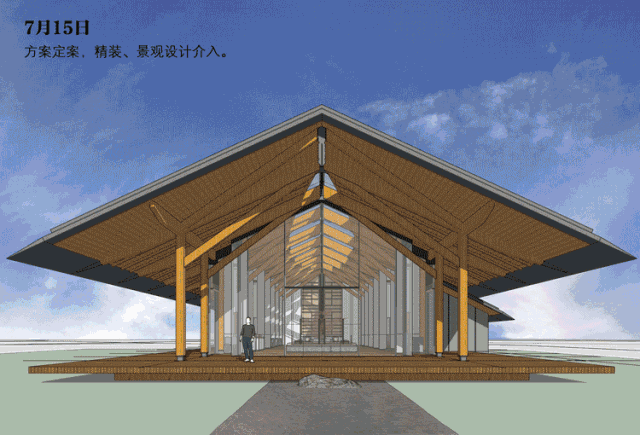

7月15日：建筑方案及建筑结构方案定案，同时精装、景观设计单位介入；

7月20日：建筑方案向各专业提资结束；

8月17日：建筑所有深化设计结束（相比普通结构建筑，木结构多出一个结构构件深化设计环节）；

9月5日：木结构构件在苏州制作完成；

9月10日：都江堰现场木结构构件开始组装；

9月28日：现场木结构建筑屋面面层完成，精装及景观施工开始；

11月8日：示范区正式开放。

△木结构建筑成长记

注：本文所有项目图片均为现场拍摄，部分内容来源于睿风设计，感谢睿风建筑设计的支持，感谢弘阳集团的信任！
