【光电热点大家谈】（二）《LED通信的原理及应用》
分享话题：《LED通信的原理及应用》
时间：2019年6月18日周二晚20：00地点：广东省光电技术协会群主讲人：柯熙政
主讲人介绍：
柯熙政，理学博士，二级教授，西安理工大学信息与通信学科负责人，陕西省教学名师。1983年在陕西工学院获得学士学位，1996年在中国科学院大学获得理学博士学位。1997年到2002年先后在西安电子科技大学和第二炮兵工程学院进行博士后研究。《电子学报》编委、《红外与激光工程》编委，《电子测量与仪器学报》编委，《光学技术》编委，《西安理工大学学报》编委，《时间频率学报》编委，国家科技奖励评审专家，陕西省学位委员会学科评议组成员。2000年获得中国科学院优秀青年学者奖。2009年获得“科技部教育部广东省优秀科技特派员”称号。2015年获得扬州市“绿杨金凤”领军人物称号。2001年以来获得省部级科技奖励10项，其中一等奖1项，二等奖4项。获得国家授权发明专利20多项，在科学出版社出版专著9部，在国内外期刊发表学术论文400多篇，百度论文引用H指数25、G指数42。已经培养博士后、博士以及硕士120多名。
下面 分享开始
第21页：

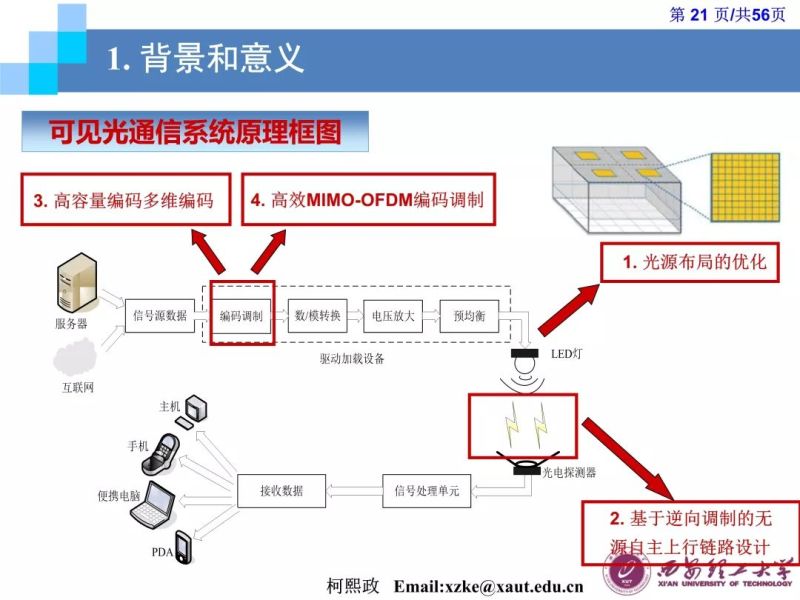

室内可见光通信系统中尚存在如下问题值得人们研究：
（1）光源布局的优化：
（2）无源自主上行链路技术：
（3）可见光高容量多维编码技术：
（4）高效MIMO-OFDM编解码调制技术。
第22页：

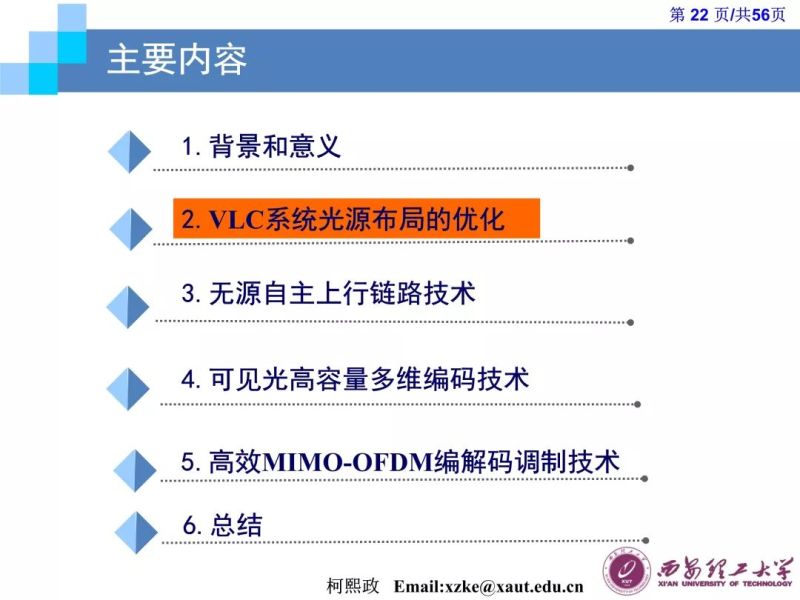

第二部分讲一下：VLC系统光源布局的优化。
第23页：

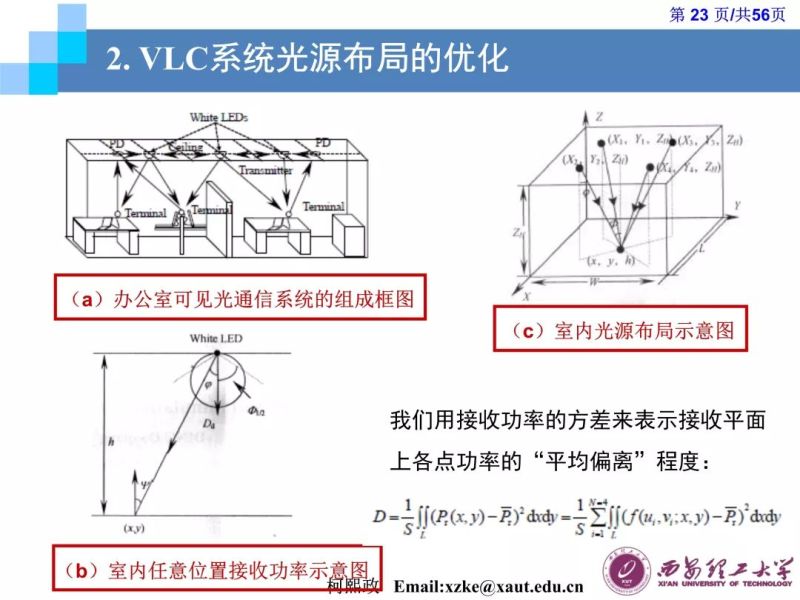

在室内VLC系统中，由于各个房间的大小以及室内设施不尽相同，因而要使通信效果达到最优，须使房间内同一水平面上分布的光功率变化最小，要达到这个目的，必须根据不同的房间，合理的安排LED 灯的布局。
图（a）为办公室可见光通信系统的组成框图；
图（b）为室内任意位置接收功率示意图；
图（c）为室内光源布局示意图。
第24页：

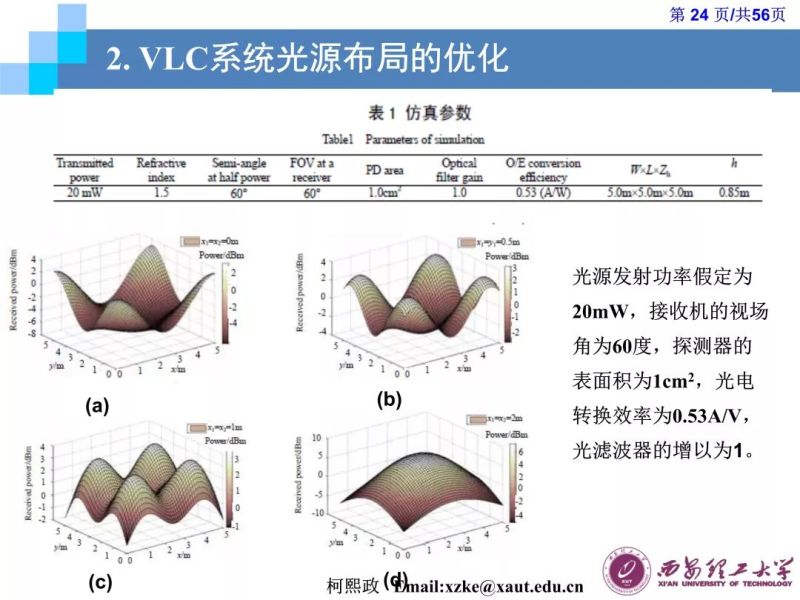

根据表1中的参数，我们对LED灯的布局与接收功率的关系进行仿真，结果如图（a）、图（b）、图（c）和图（d）所示。
第25页：

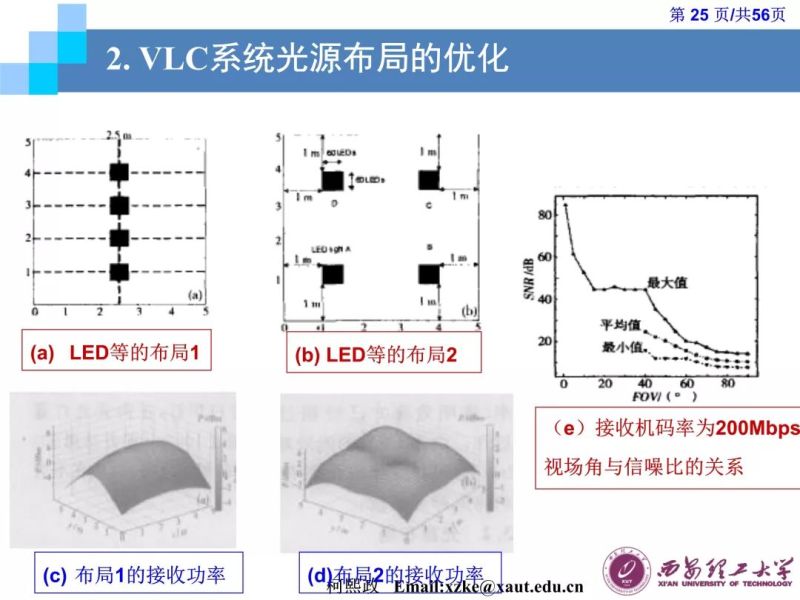

以4只LED灯为例, 图（a）和图（b）是房间内的两种光源布局；
图（c）和图（d）是高度为0. 85 m 的水平面上的接收光功率的分布；
图（e）为接收机码速率为200Mbps时接收机视场角与接收信噪比的关系图。
第26页：

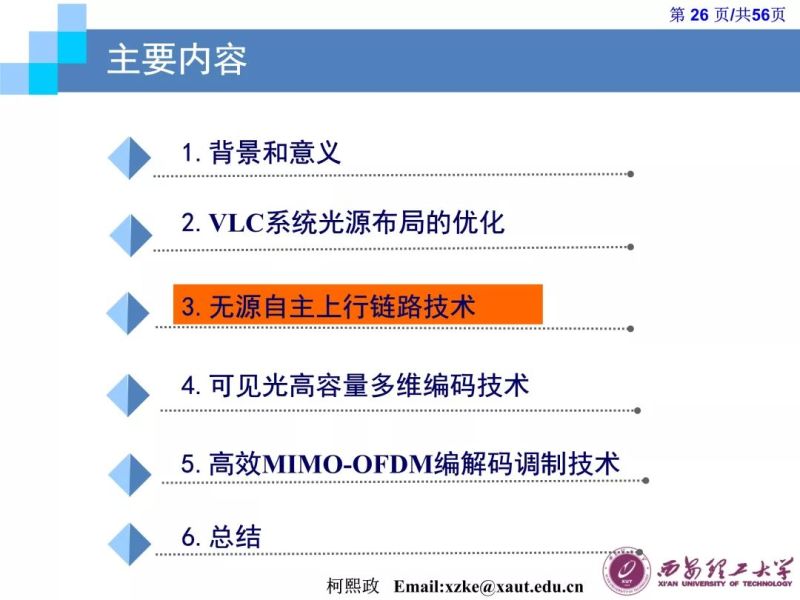

第三部分讲一下：无源自主上行链路技术。
第27页：

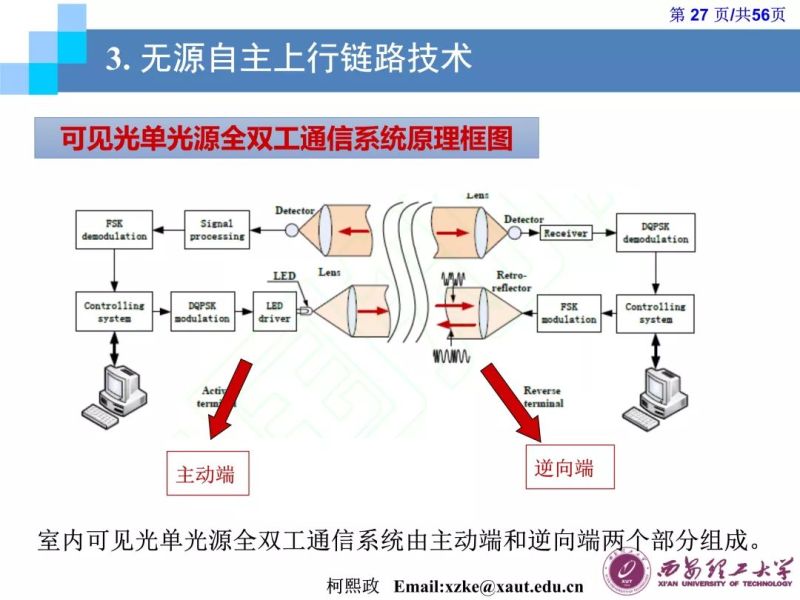

图为室内可见光单光源全双工通信系统。
主动端由LED及其驱动电路、光电接收电路、信号处理电路、光学透镜组、下行链路调制器、上行链路解调器以及通信终端组成。
逆向端由猫眼逆向调制器、光电接收电路、下行链路解调器、上行链路调制器以及通信终端组成。
第28页：

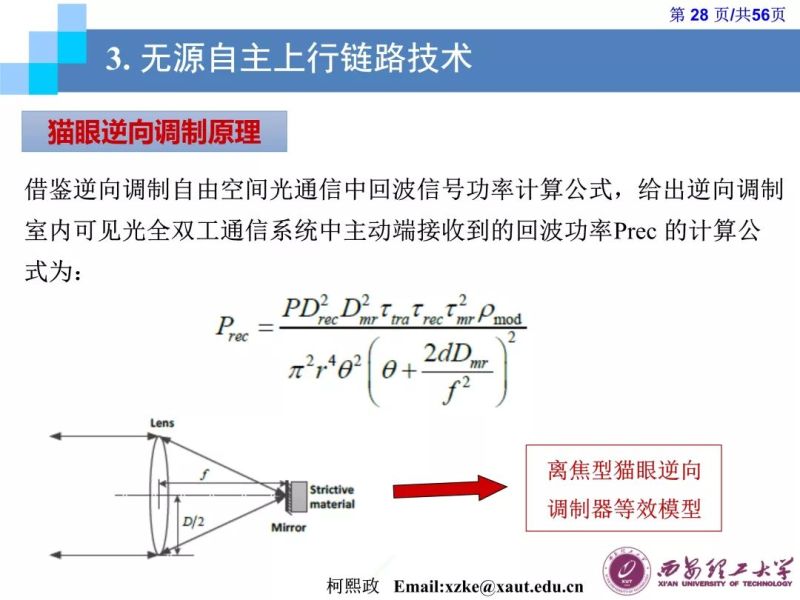

本系统中所使用的逆向调制器为离焦型猫眼MRR，结构简单的优点，适用于室内可见光通信这种光束发散角较大的通信系统。
第29页：

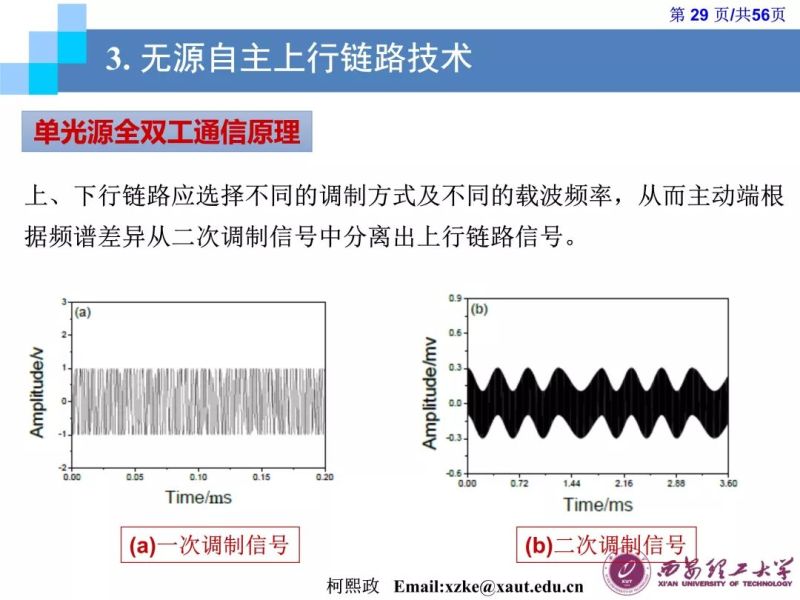

单光源全双工通信的原理是利用下行链路光信号作为载波，将上行链路信号通过逆向调制器加载到下行光信号上并反射回主动端，实现上行传输过程。图3为一次和二次调制信号图，其中主动端发送DQPSK信号，逆向端发送FSK信号，图(a)为一次调制信号，图(b)为二次调制信号。
第30页：
图4 为LED驱动电路原理图，LED驱动电路的作用是将FPGA产生的调制信号调制到LED上。商用大功率白光LED的调制带宽通常比较低，驱动电路的一个重要作用是扩展LED的调制带宽。
图5 为光电接收电路原理图，该电路由光电二极管、互阻放大器、滤波电路和二级放大电路组成。
图6 为信号处理电路原理图，主动端接收到的光信号是经过逆向端二次调制后的光信号，其信号中既含有下行光信号，又含有逆向端返回的上行链路信号，需要从混合的信号中分离出上行链路信号。
第31页：

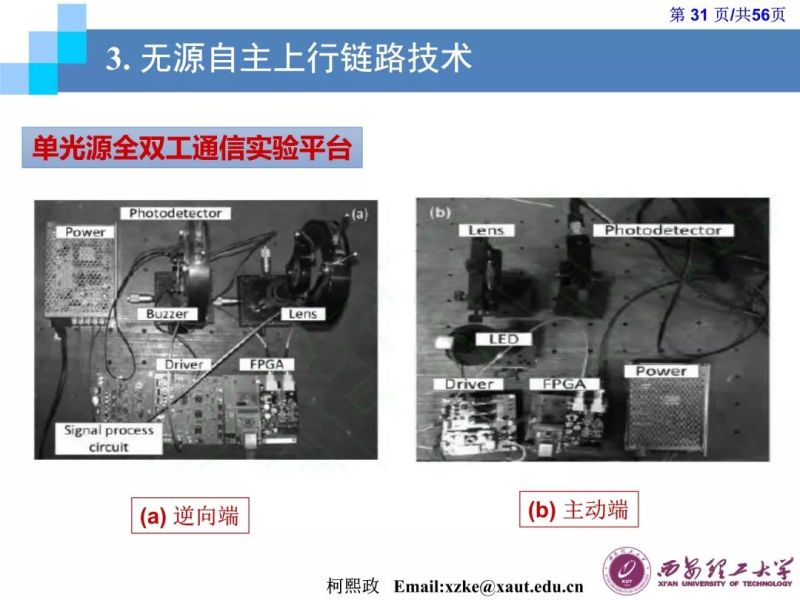

图（a）和图（b）分别是单光源全双工通信实验平台的逆向端和主动端。
主动端LED的偏置电流设置为400mA，调制电流设置为100mA，光电探测器响应波长为200~1100nm，带宽为159MHz。
逆向端猫眼逆向调制器的聚焦透镜选用直径70mm，焦距90mm的正透镜，调制反射器响应频率范围为2KHz~20KHz。光电探测器响应峰值波长为800nm，带宽500MHz。
第32页：

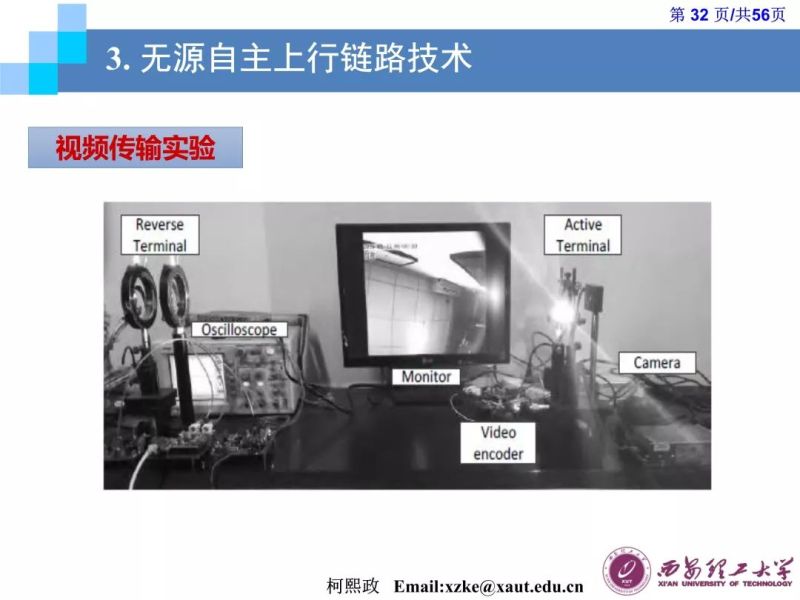

该图为实时视频传输实验，在主动端利用摄像头采集视频信息并完成编码后，经下行通信链路发送给逆向端，逆向端完成解调后可以在计算机上实时看到摄像头采集到的视频。回传的数据由串口发送给逆向端，经逆向端调制后通过上行链路发送回主动端，在主动端解调出的回传数据在计算机的串口调试助手上显示，实现单光源的全双工通信。
第33页：

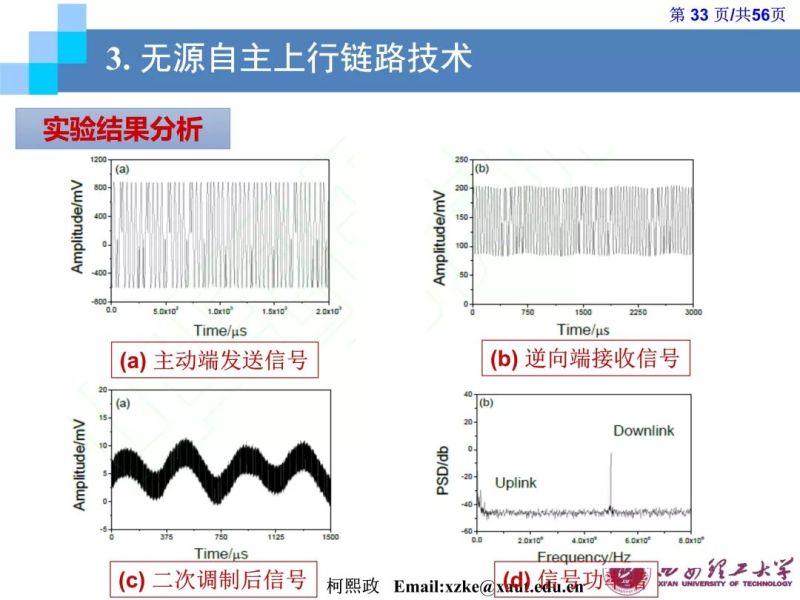

上下行通信链路中的信号进行采集并分析。
(a)为主动端发送的下行链路DQPSK调制信号。图9(b)为逆向端的上行链路调制信号。
图10为经过逆向端二次调制后的信号及其功率谱，从图中可以看出：上行链路的信号已经调制到下行光信号的包络上，其载波正是下行高频信号。图10(b)为经过二次调制后信号的功率谱，可以看到二次调制后的信号功率谱中包含了两个峰值，其中Downlink为下行链路高频信号的峰值，Uplink为上行链路信号的峰值。对该功率谱分析可知：在上行接收端可以利用带通滤波器将高低频信号进行分离，滤除高频的下行信号分量，提取出低频的上行信号。
第34页：
图 (a)为逆向端加载到逆向调制器上的信号；
图 (b)为主动端从二次调制的信号中提取出的上行链路信号；
图 (c)为误码率与传输距离的关系。
测试中上行链路通信速率为2.0Kbit/s，下行链路通信速率为5.0Mbit/s。从图（c）可看出：当通信距离为3.0 米时，在白天和夜晚不同的背景光条件下，下行链路的误码率达到10-7量级，上行链路误码率小于10-4量级，可以满足室内通信需求。
第35页：
第四部分讲一下：可见光高容量多维编码技术。
第36页：
图为以16脉冲位置调制作为基调制的调制方法，红色链路(R)和绿色链路(G)的16-PPM可以在二维(2D)平面内构成16×16个唯一状态，然后R/G组合形成的256种状态中的任何一种状态再与蓝色链路(B)的16-PPM状态组合，可以在三维(3D)空间中构成16×16×16个唯一状态，进而确定唯一的字节信息。
第37页：
多维编码的超帧格式如图所示，若干个数据子帧构成了一个超帧，每个超帧都包含一个同步帧头，用于保证通信系统的同步。
第38页：

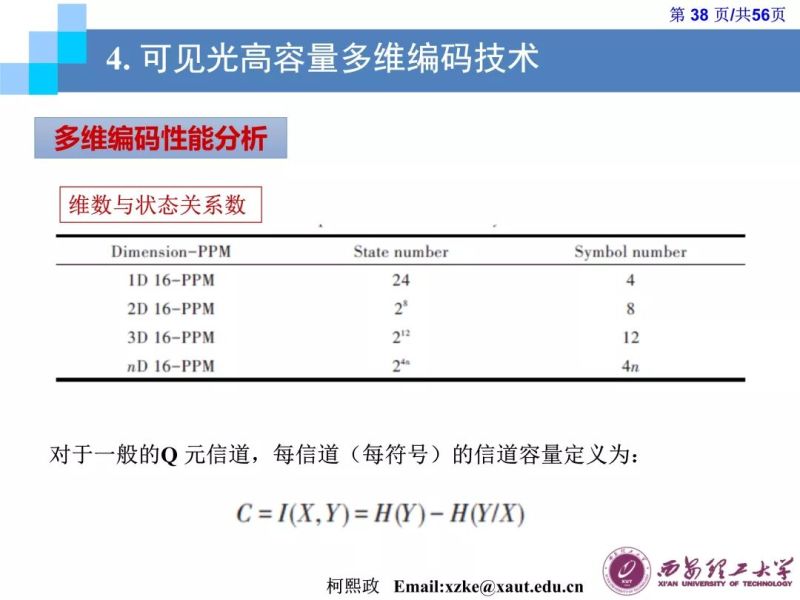

表1 列出了不同维度时采用16-PPM作为基调制时的状态关系，从表中可以看出，当采用阶数相同的PPM调制时如果信道的维数越多，那么状态数目就会越多，且链路数目N之比等于系统信道容量C之比。
第39页：

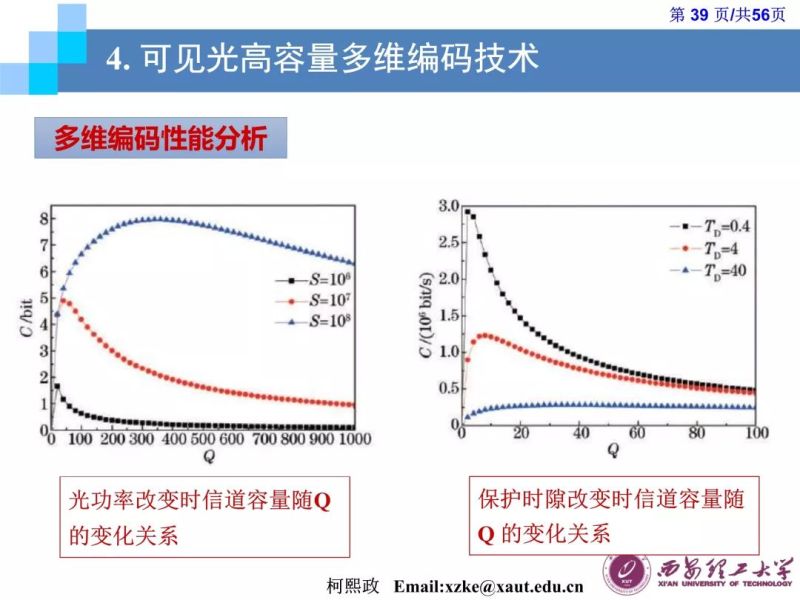

图（a）为当光子计数速率改变时PPM 的信道容量随Q 的仿真图；
图（b）为保护时隙对信道容量的影响。
第40页：

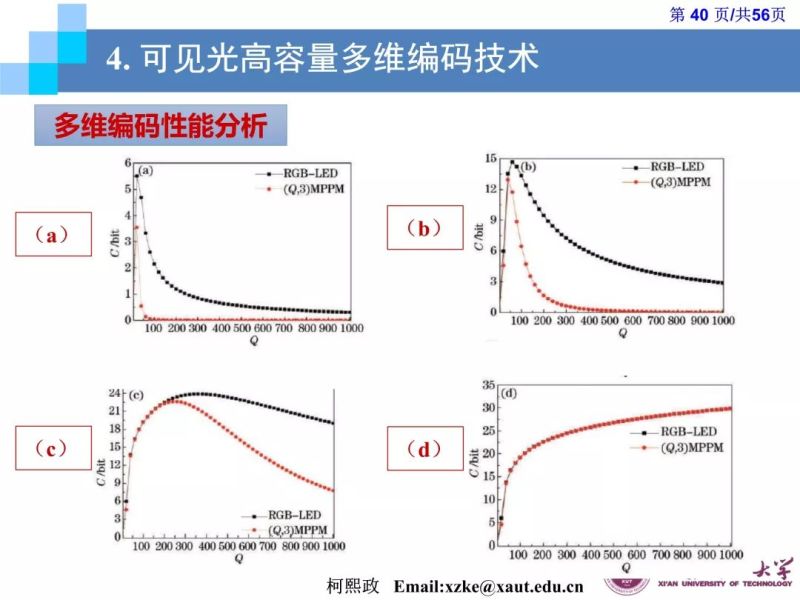

不同光子计数速率下RGB-LED与(Q,3)MPPM的信道容量关系。
该仿真结果也说明，在AWGN信道中，信道容量并不能随发射功率的增大而无限制地提升。
未完待续，请看下篇
