【光电热点大家谈】（三）《LED通信的原理及应用》

分享话题：《LED通信的原理及应用》

时间：2019年6月18日周二晚20：00地点：广东省光电技术协会群主讲人：柯熙政

主讲人介绍：

柯熙政，理学博士，二级教授，西安理工大学信息与通信学科负责人，陕西省教学名师。1983年在陕西工学院获得学士学位，1996年在中国科学院大学获得理学博士学位。1997年到2002年先后在西安电子科技大学和第二炮兵工程学院进行博士后研究。《电子学报》编委、《红外与激光工程》编委，《电子测量与仪器学报》编委，《光学技术》编委，《西安理工大学学报》编委，《时间频率学报》编委，国家科技奖励评审专家，陕西省学位委员会学科评议组成员。2000年获得中国科学院优秀青年学者奖。2009年获得“科技部教育部广东省优秀科技特派员”称号。2015年获得扬州市“绿杨金凤”领军人物称号。2001年以来获得省部级科技奖励10项，其中一等奖1项，二等奖4项。获得国家授权发明专利20多项，在科学出版社出版专著9部，在国内外期刊发表学术论文400多篇，百度论文引用H指数25、G指数42。已经培养博士后、博士以及硕士120多名。

下面 分享开始

第41页：

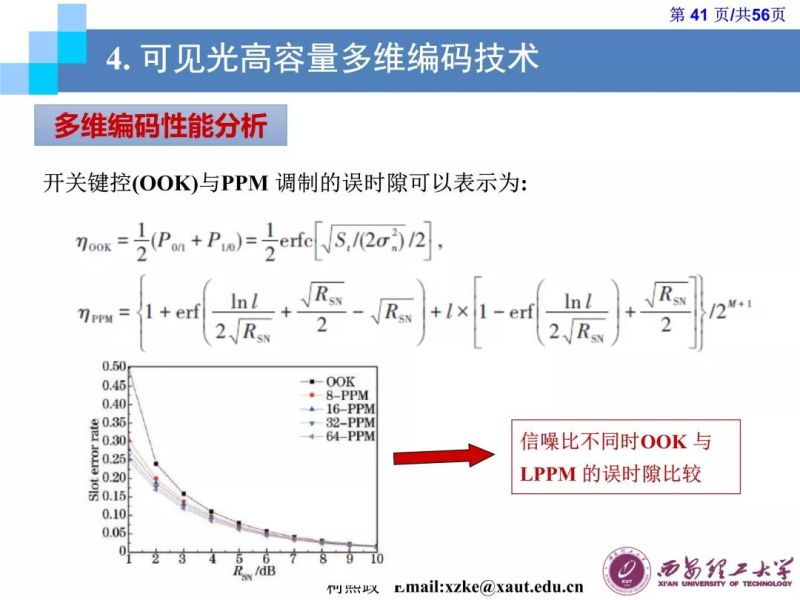

图6给出了采用OOK和LPPM调制的情况下，信号的误时隙率与信噪比的关系。该仿真说明，在一定信噪比条件下，采用高阶PPM调制可以在一定程度上降低信号误时隙率，提高信号接收质量。

第42页：

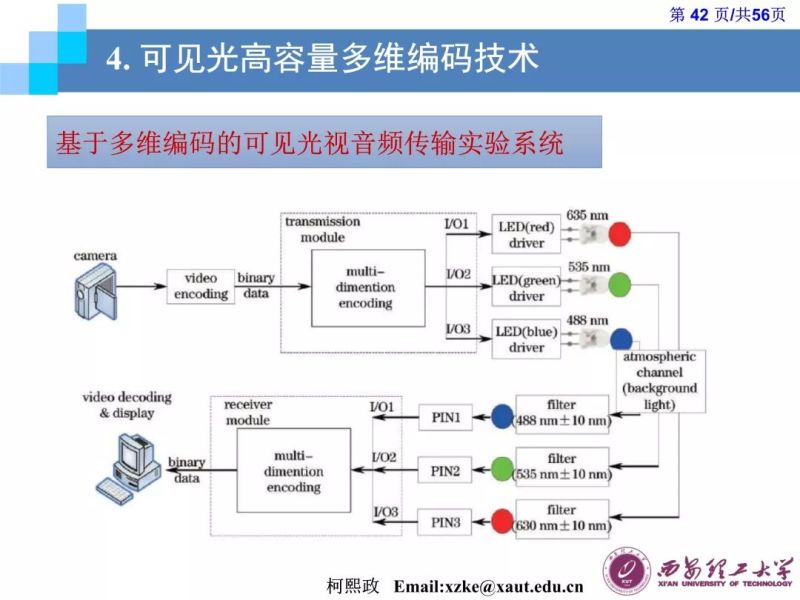

该图为基于多维编码的可见光视音频传输系统，结果表明该系统采用分集接收技术可以成倍地提高系统的信道容量，拓展调制带宽。

第43页：

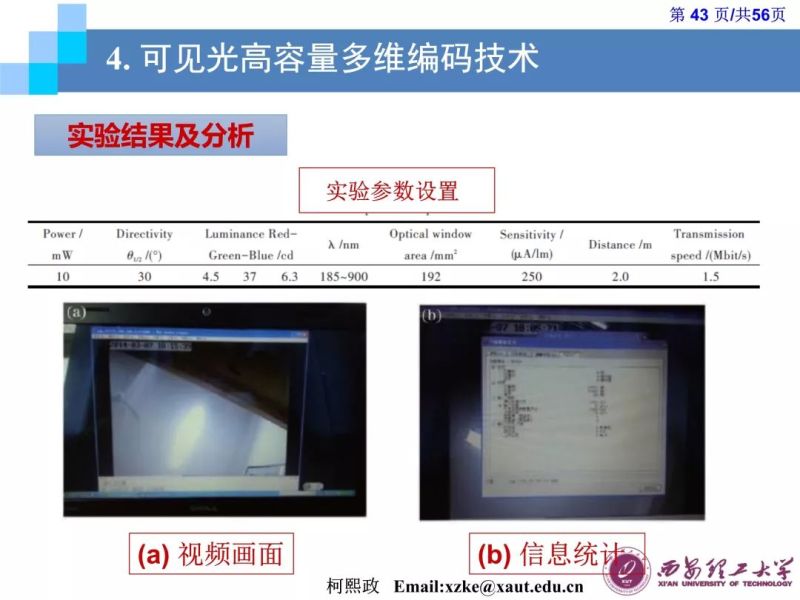

图 (a)中显示了利用RGB-LED室内可见光通信系统传输视频流的截图；

图 (b)中显示了当视频传输一段时间后解码软件的相关的媒体统计信息。

利用多基色LED进行多维编码，实现了传输距离为3 m、速率为1.5 Mbit/s的点对点视频通信。

第44页：

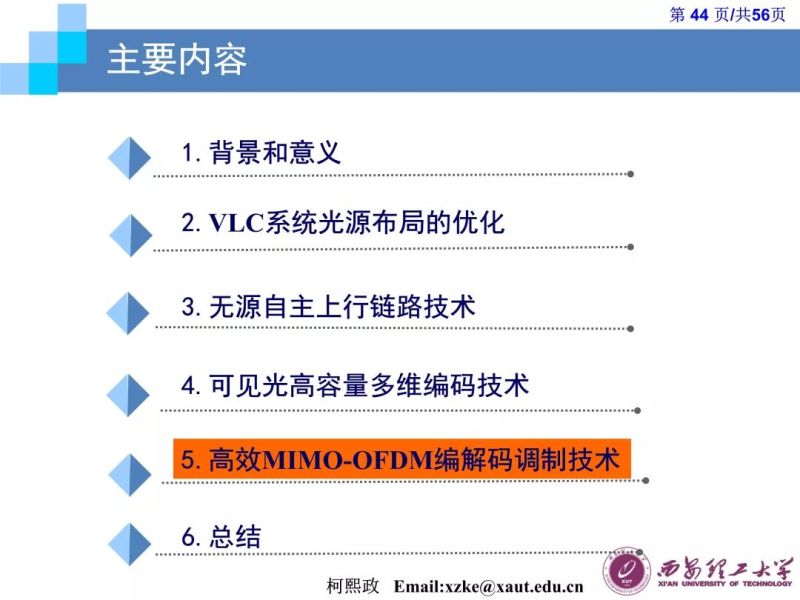

第五部分讲一下：可见光高容量多维编码技术。

第45页：

图为室内可见光传统SM-OFDM调制技术，OFDM可以采用DCO-OFDM或ACO-OFDM调制方式。

第46页：

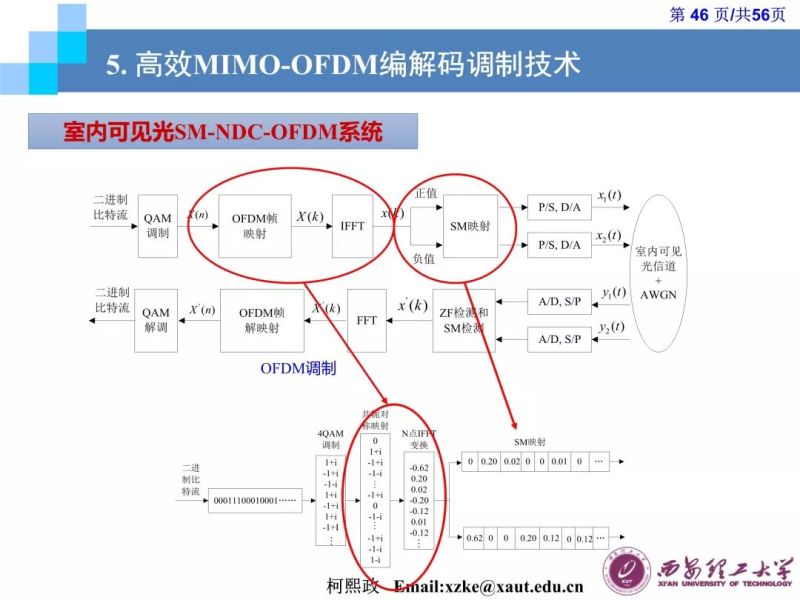

图为室内可见光SM-NDC-OFDM调制技术。

第47页：

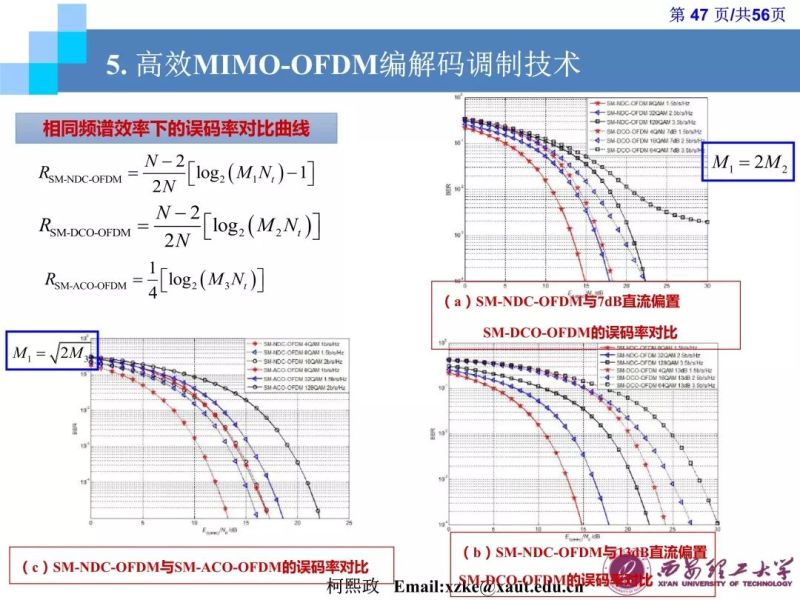

图为相同频谱效率下SM-DCO-OFDM、SM-ACO-OFDM及SM-NDC-OFDM的误码率对比曲线。

第48页：

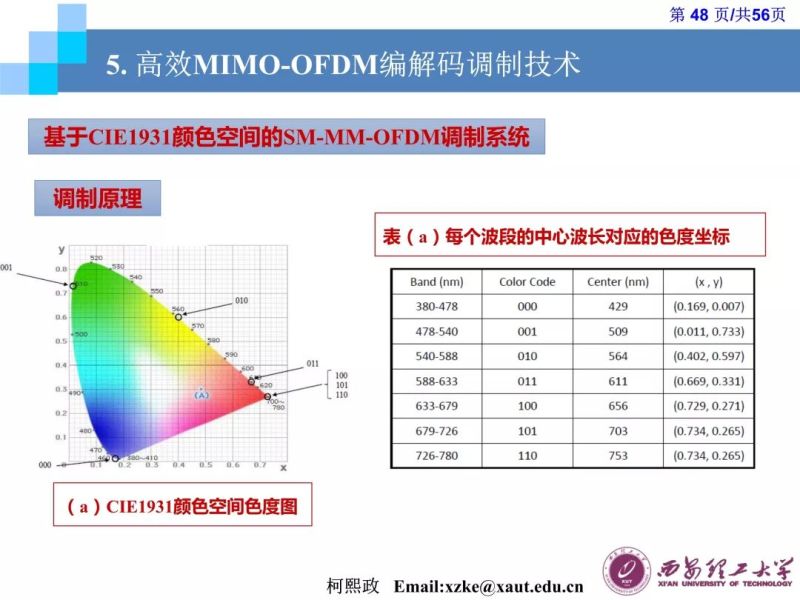

利用颜色区域重叠的不同原色集在可见光谱内对信息进行编码，这样能够在接收端保证人眼所观察到的颜色是相同的。

图（a）为CIE1931颜色空间色度图；

表（a）为色度图中每个波段的中心波长对应的色度坐标。

第49页：

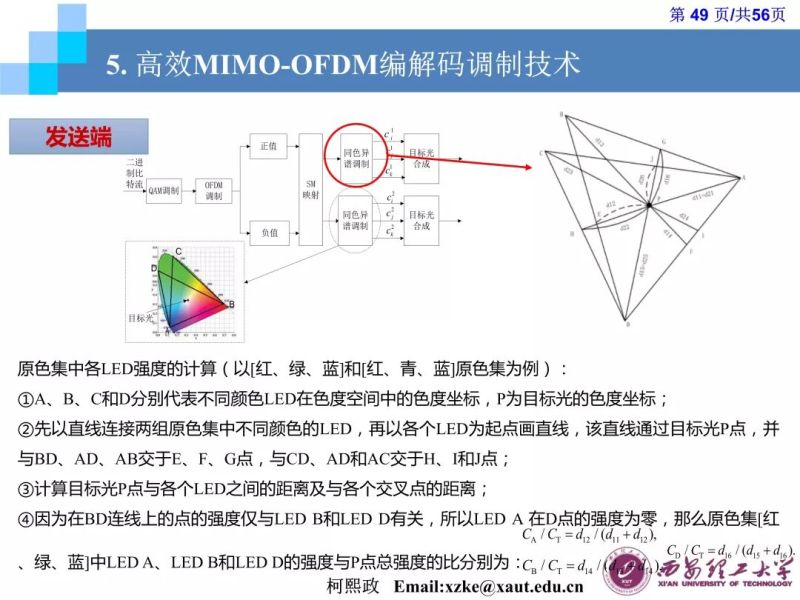

图为基于同色异谱调制的SM-OFDM调制的原理框图。

第50页：

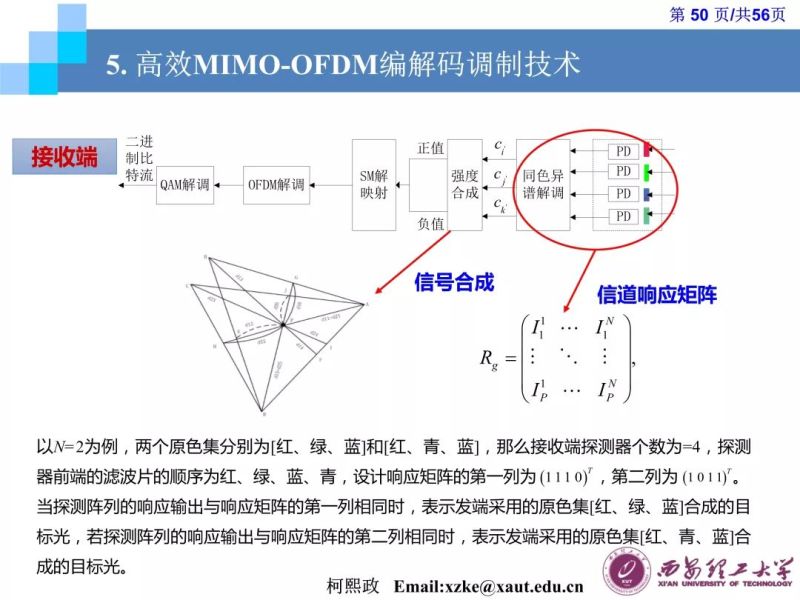

图为基于同色异谱调制的SM-OFDM解调的原理框图。

第51页：

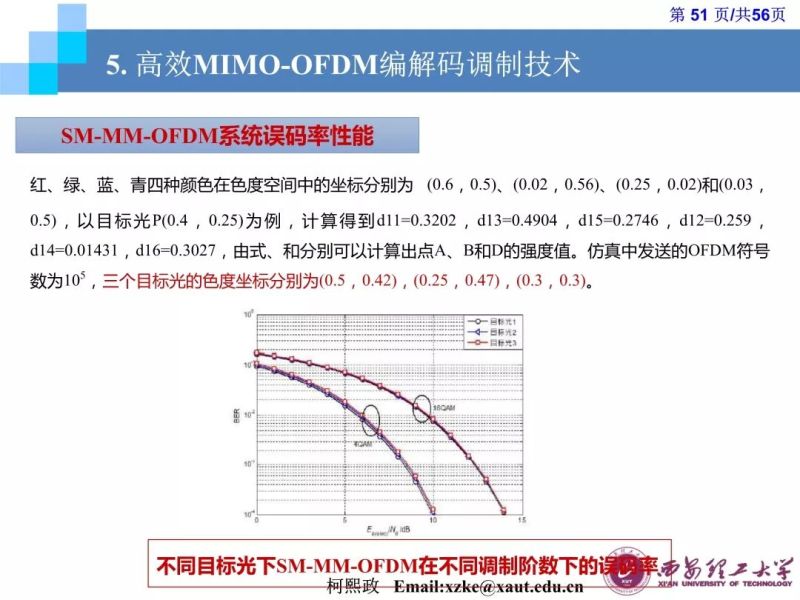

图为不同目标光下SM-MM-OFDM系统的误码率性能，当合成的目标光在两个不同原色集重叠区域内变化时，人眼感知到的光是相同的，不会产生颜色闪烁，同时误码率不依赖于目标光的变化，可以满足应用场景中背景光颜色切换时正常的通信需求。

第52页：

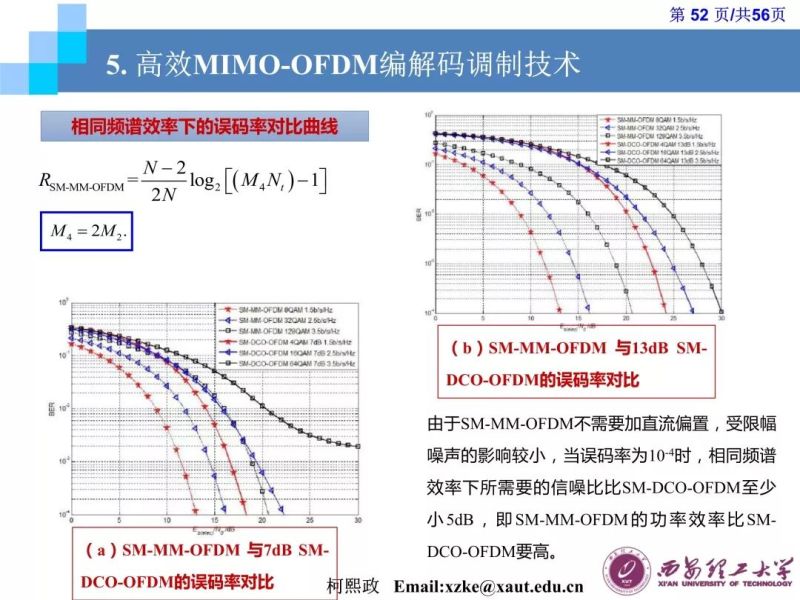

图（a）为相同频谱效率下SM-MM-OFDM与7dB SM-DCO-OFDM的误码率对比曲线；

图（b）为相同频谱效率下SM-MM-OFDM与13dB SM-DCO-OFDM的误码率对比曲线。

第53页：

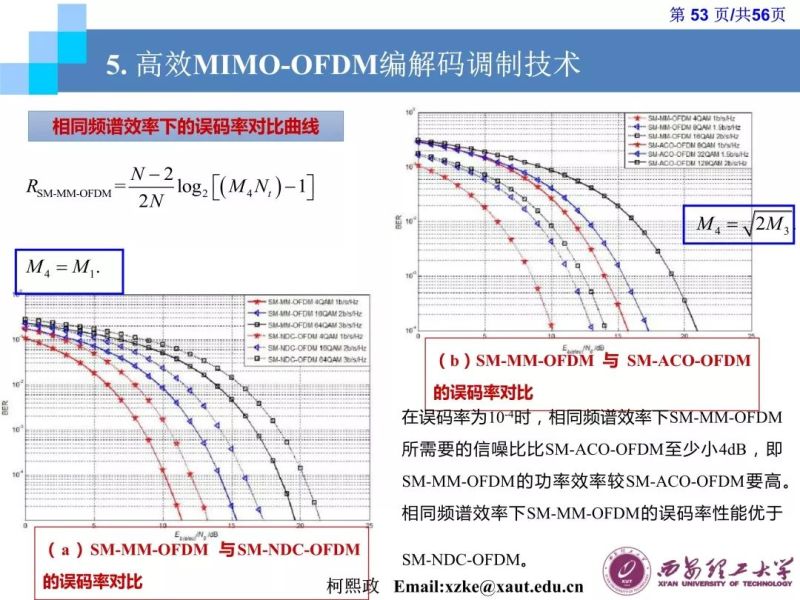

图（a）为相同频谱效率下SM-MM-OFDM与SM-NDC-OFDM的误码率对比曲线；

图（b）为相同频谱效率下SM-MM-OFDM与SM-ACO-OFDM的误码率对比曲线。

第54页：

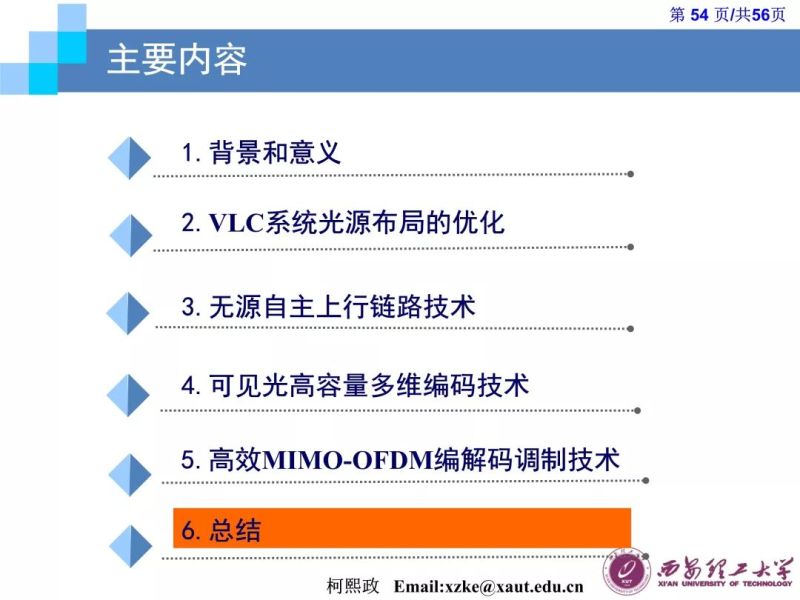

第六部分讲一下：总结。
