编辑手记:
上一回我们带大家围观了全球最高的建筑物前五名的照明赏析,这次我们接着上一篇的余热,继续带大家看看第六名和第十名的最高建筑物有哪些,他们的建筑照明又有哪些特点和意义呢?
6
世界贸易中心一号大楼
世界贸易中心一号大楼,原称为自由塔,坐落于9.11袭击事件中倒塌的原世界贸易中心的旧址附近,该建筑以建筑高度541.3米排列在世界摩天大楼的第六名。
为了汲取“9·11”的教训,世界贸易中心一号大楼在安全防护方面作出了周全的设计,其建造了全新的安全通道大楼基座,中央混凝土核心所使用的水泥足够填满60个奥运会比赛标准的游泳池,大楼钢架使用的钢材可用于建造22,500辆全尺寸的轿车。

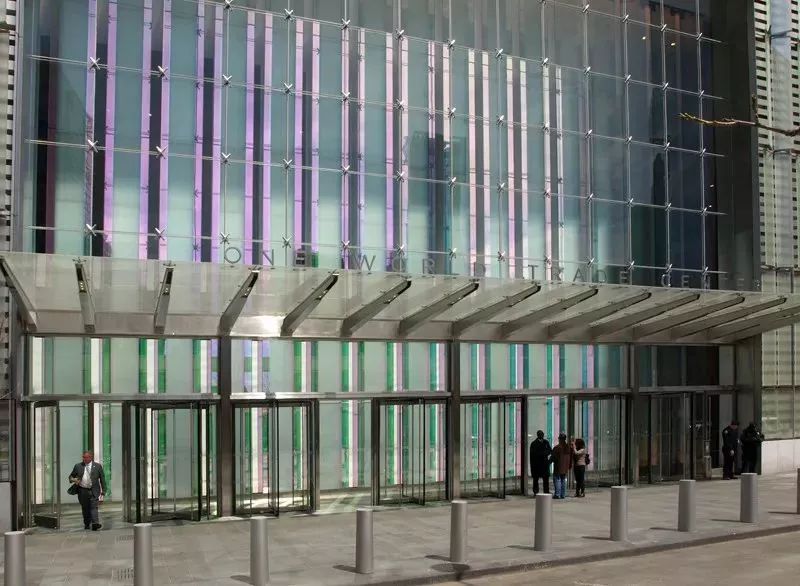

除了安全防护等级高之外世界贸易中心一号大楼还是号称纽约最环保的建筑之一,整栋大楼的幕墙使用"超透明"玻璃(和反射玻璃或染色玻璃恰恰相反)。超透明的玻璃有助于自然采光,将减少大楼内部照明用电的电量。
▲大楼拥有自行利用再生能源发电系统,可满足大楼70%的用电需求。
窗口附近的灯光亮度控制器可自动测量白天的光线强度,自动调节室内的灯具的出光亮,不仅把使用电量降到最低限度也给室内环境提供最舒适的光线条件。世贸中心一号楼采用燃料电池堆作为大楼用电系统的来源之一,燃料电池堆每天所发出的清洁能源可满足五个埃菲尔铁塔的用电。大楼内配备雨水集水池,用于为大楼降温以及浇灌,还能为纪念喷水池提供水源。在能源环保方面,世界贸易中心一号大楼获得LEED金级认证,立下了里程碑式的榜样,改变了许多人认为摩天大楼浪费能源的刻板形象。

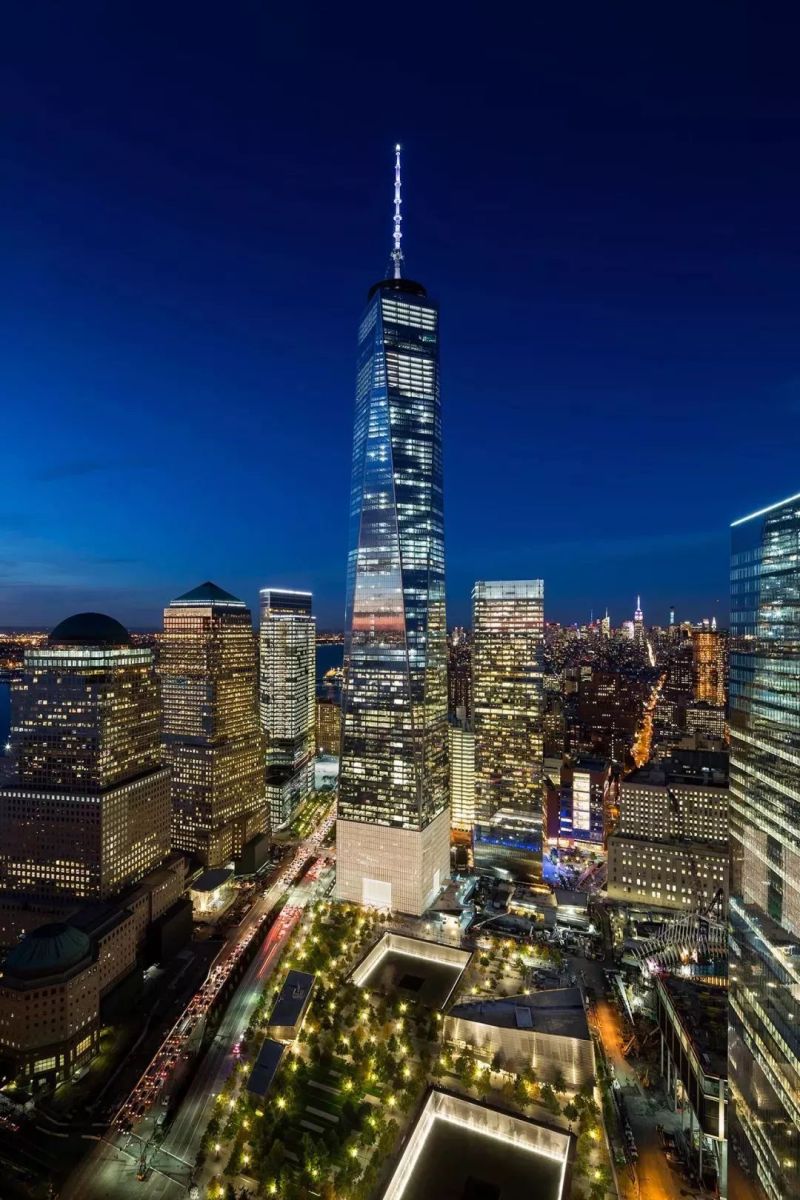

作为纽约天际线的新成员,世贸中心一号楼不仅成为了北美第一高楼,大楼也具有特殊的纪念性意义。楼高1776英尺(541米),象征1776年美国独立宣言诞生和美利坚合众国的成立。此外大楼的观景台和原来双子塔的高度完全一致。重建之后,世贸一号夜间灯光更多的与世界和平及公益联系在一起,向世界宣扬和平精神和反对恐怖主义。比如悼念布鲁塞尔恐袭遇难者的比利时国旗色灯光、巴黎恐袭的法国色灯光、抗议特朗普退出《巴黎协议》的绿色灯光。

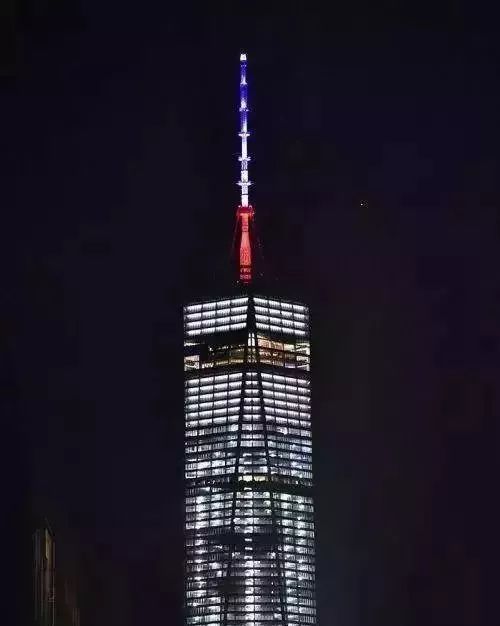

▲巴黎恐袭的法国国旗色灯光

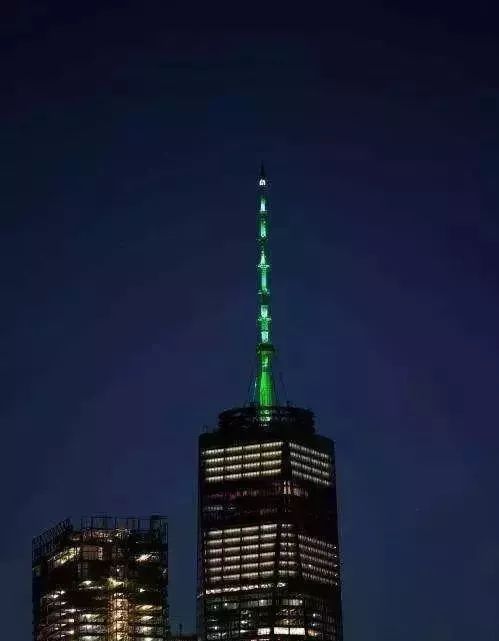

▲抗议特朗普退出《巴黎协议》的绿色灯光

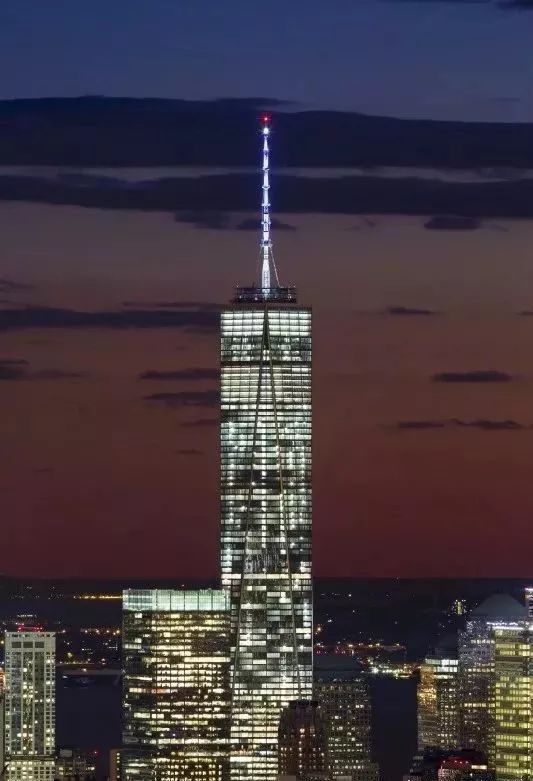

此外,为了纪念在911事件中遇难的人们,塔顶安装垂直泛光灯,可照到塔身上方约300米的地方。但这么强的光束放在纽约市可以说是适得其所,强光束在天空留下浓重的一笔,时刻提醒人民敲响心里的警钟,同时也是纽约市区不夜城的标志。
7
广州周大福金融大厦(广州东塔)

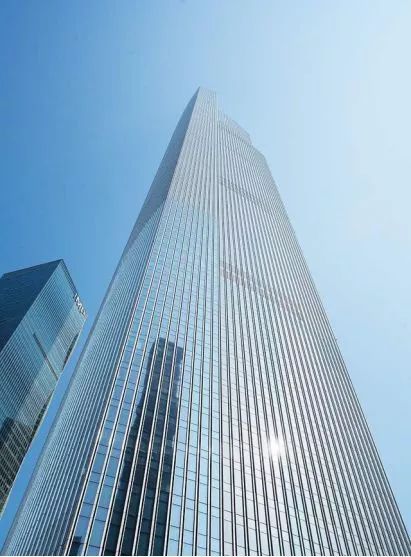

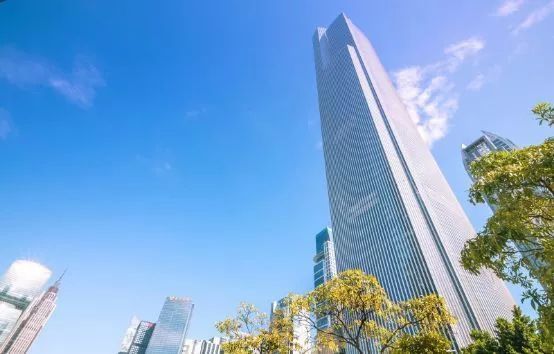

广州周大福金融中心,又称为广州东塔,位于珠江新城CBD中心地段。该大楼高达530米,俯瞰整个珠江新城地区,是广州第一高楼,华南地区第二高楼。
广州东塔的设计方案由纽约KPF建筑事务所完成,外形上呈规则的矩形,并对外立面进行了弧面处理,与广州西塔的圆形正好遥相呼应。该建筑是国内特大超高层巨型箱型柱建筑,它和广州塔、广州西塔一同成为珠江两岸城市级的地标。
建筑顶部采取“之”字形的退台设计。退台式平台空间形成了天空梯田和巨型天窗,让建筑富有层次感。整个建筑外观按不同功能定位分为三节,呈节节高升之势,作为主体部分的写字楼高度还低于西塔,从高度、建筑体量、建筑功能上,也能和西塔相协调。

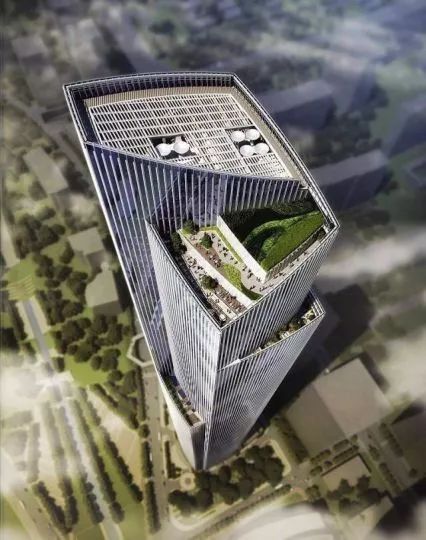

▲广州东塔的3个露天观景平台:底部的办公区顶部平台在66层朝西,可以看夕阳西落;中部的国际公寓区顶部平台在91层朝东,可以看日出东方;对景观要求最高的五星级酒店平台在107层,平台完全开敞,可朝东南西面远望,既可看日出日落,又可欣赏珠江。
▲在外立面上,东塔将采用玻璃幕墙加石材的复合材料,可有效减少太阳光反射,让自然光自由穿过办公空间,具有高使用率和绿色环保的特点。

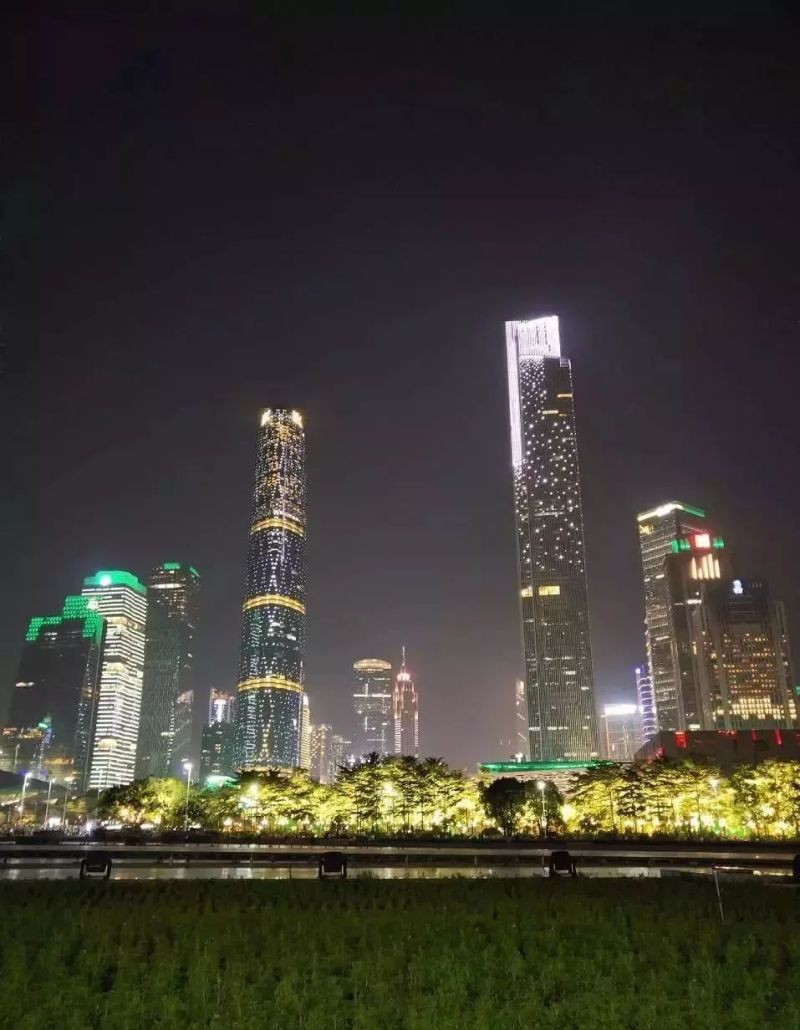

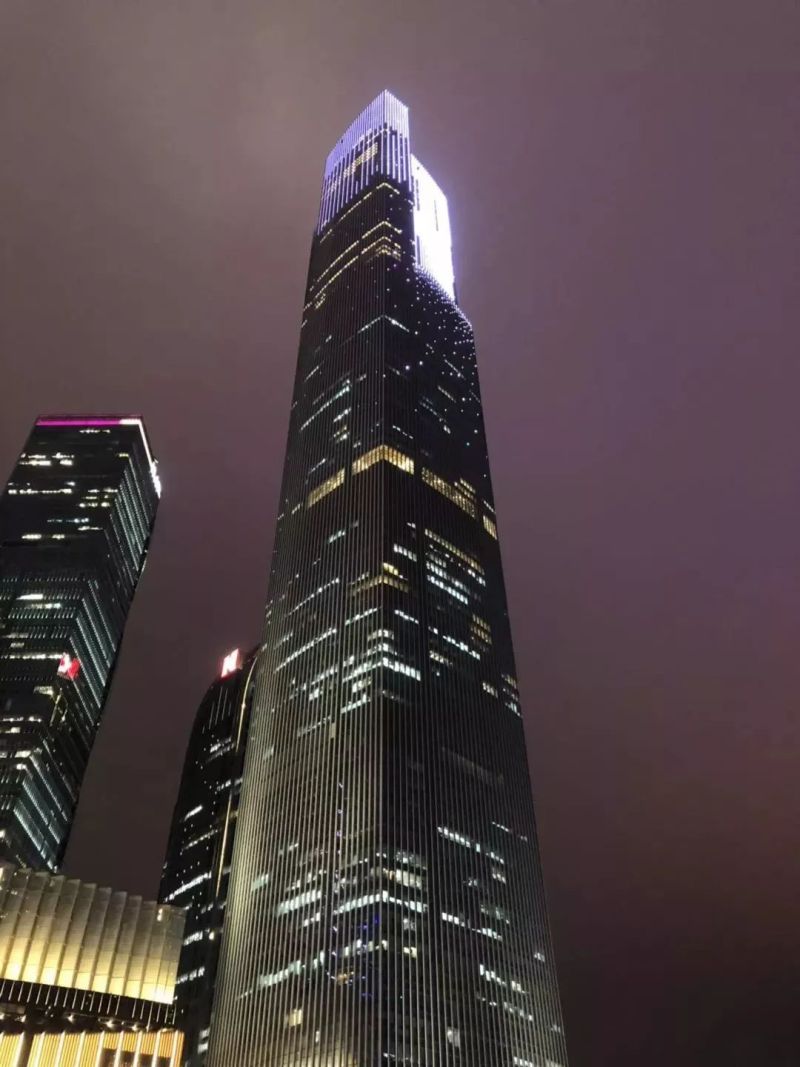

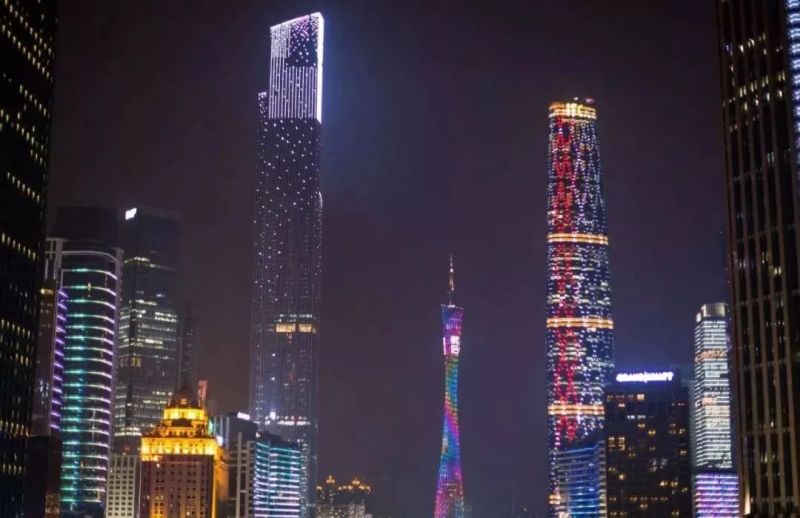

作为地标建筑,广州东塔灯光设计完美地勾勒出建筑的对角折线,不仅完整地还原了建筑白天的形态美和体积感,而且还使它在夜晚有一种与众不同的未来感。照明设计师极为谨慎地控制建筑群之间的亮度关系,东塔夜景灯光采用低能耗LED灯具,主塔楼采用晶莹明亮、立体通透的白色灯光制造出繁星点点在夜空中闪烁的动感效果,更震撼的展现出地标建筑夜间景色的魅力。
裙楼灯光配合建筑外观、景观园林的特点,同样采用高色温灯光为主的照明对低楼层进行大面积泛光。大楼外立面照明的上、中、下三部分各有各的不同,却又有互相呼应的统一性。隔江远看,广州东塔的灯光就像在珠江新城画出一幅繁星落下的美景。
8
北京中信大厦

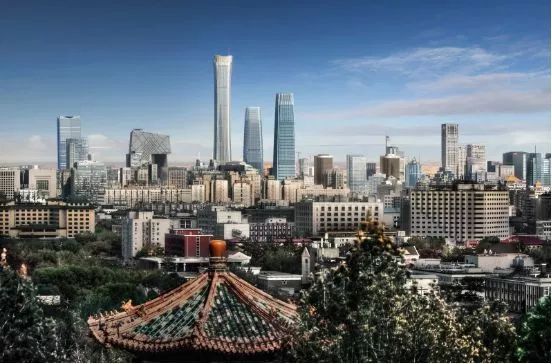

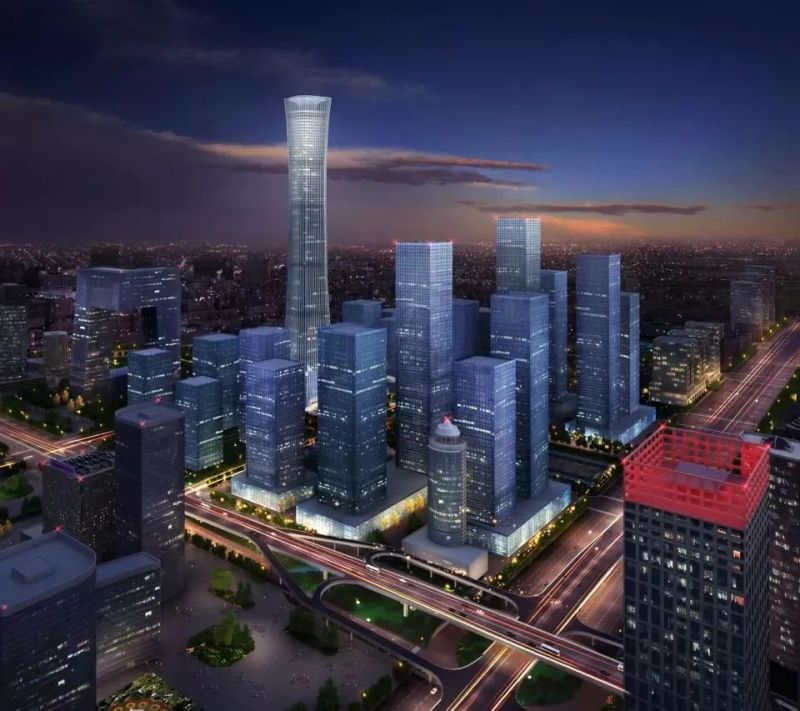

北京中信大厦,亦称中国尊,是位于北京新建的30公顷中央商务区的核心地带的一座超高层摩天大楼,是中国首都最高的建筑和新的标志。这幢108层的建筑高528米,比之前北京最高的中国国际贸易中心三期A阶段(330米)还要高出198米。在2018年全面封顶的中信大厦除了是北京第一高楼之外,也是世界上第一栋建造在抗震设防烈度8度区的500米以上的摩天大厦。

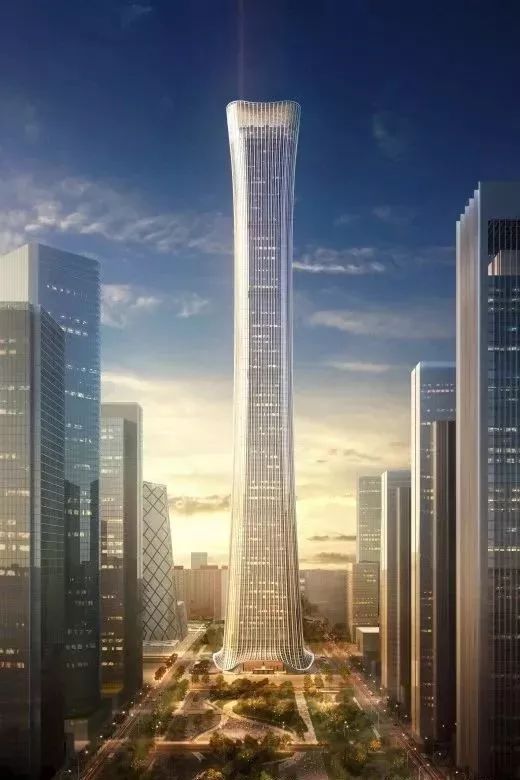

北京中信大厦的设计灵感来自中国传统仪式文物“尊”的形式。设计者以“中国尊”为寓意:建筑高耸直入云端,表现出顶天立地之势,与“尊”的表现不谋而合。而且以尊为建筑形态,也有别于北京超高层建筑常见的直线形态。它的宽度从其78米宽的底座垂直转换到54米宽的“腰部”到69米宽的顶部,中国尊以曼妙的身姿展现北京新地标的建筑形态美。
但中国尊的意义不仅体现在建筑形态上,其建筑本身也具有“尊”的内涵。在以世界级城市为发展目标的北京CBD核心区内的城市最高地标性建筑取“尊”之意,寓意这座建筑是以“时代之尊”的显赫身份奉献“华夏之礼”。塔楼从中国传统礼器“尊”的形体特征中汲取造型的灵感,灯光巧妙的结合了幕墙构建将灯具隐蔽其中,实现建筑在夜间对传统文化中天圆地方之深层涵义的传承与表达。

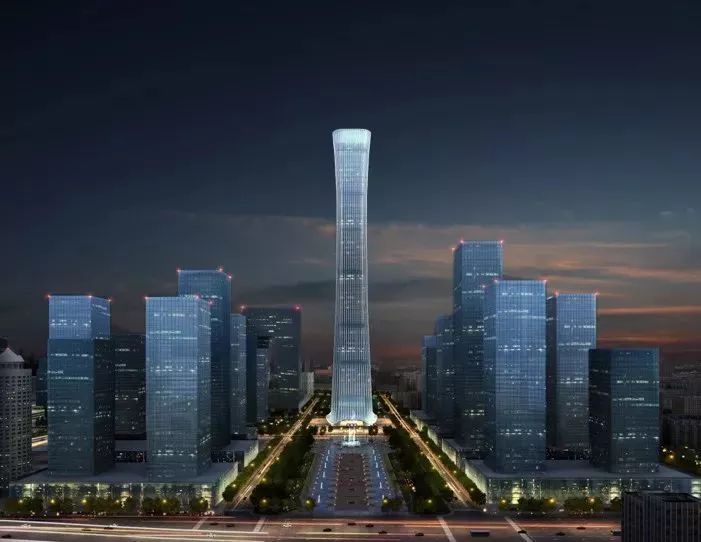

该大楼的顶部采用在幕墙鳍板内嵌装LED线性洗墙灯的形式照亮观光塔外立面幕墙,结合室内石材彩色背光形成的内投光,实现通透照明的灯塔效果。在夜间遥看,被照亮的楼顶犹如孔明灯一样悬空在首都北京的高空。
另外楼体照明采用极窄配光的LED偏光洗墙灯器安装于幕墙金属小鳍板投射装饰大鳍板,主楼体25米部位至观光层连续安装,结合裙房雨棚上方明装投影灯,实现超高塔拔地而起至无限延伸的夜间形象。
9
台北101大厦

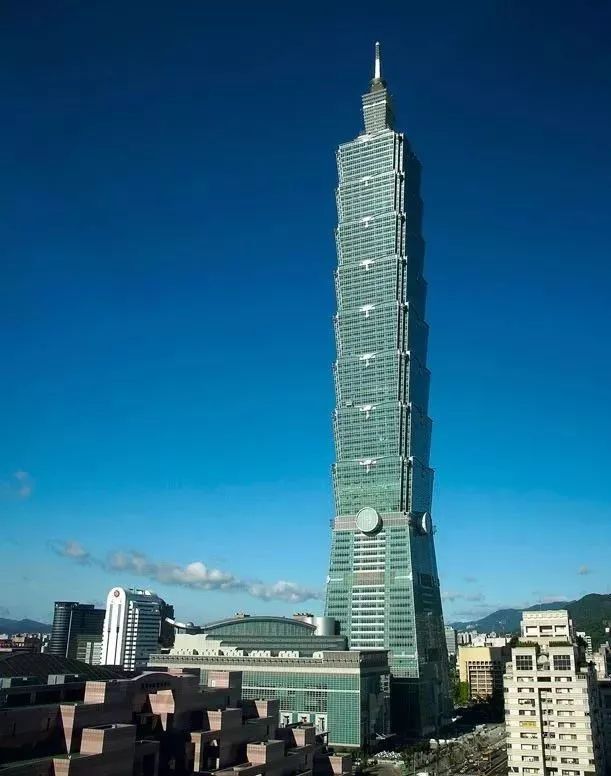

台北101(TAIPEI 101)是位于台湾台北市信义区的摩天大楼,楼高508米,地上楼层共有101层、另有地下5层。由李祖原联合建筑师事务所设计,KTRT团队承造。其为台湾第一高楼、以及台湾地区唯一楼层超过100层的建筑物,曾于2004年12月31日至2010年1月4日间拥有世界第一高楼的纪录。
设计一个有代表性的超高层大楼最难的不是建造技术,而是文化表现,在区域文化和国际文化表现中求得平衡,并找到最适当的原创性造型和象征意义。台北101的艺术风格组合节节高升的富贵律动,“登高”是为了“望远”,不是一蹴而就,而是自然成长的层层茁壮,宛如竹子般节节高升至富贵顶峰。
夜晚时分,由建筑发出的璀璨灯光,就宛如明灯照亮台北夜空,为台北点出光荣之路。斜立面与层次结构,有如花开绽放,富贵饱满。不同高度所展现的不同视野,实现「一花一世界,一台一如来,台台皆世界,步步是未来」的东方原创理念。

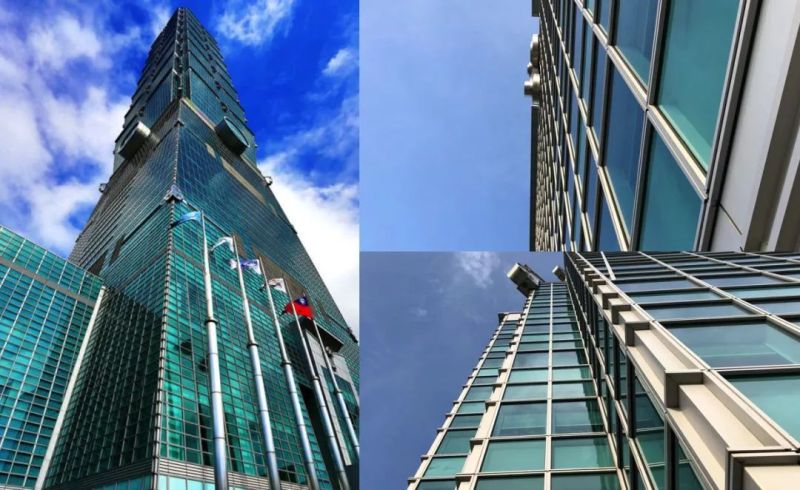

▲塔身扇面是整个建筑中外露面积最大的单元,需要考虑光反射到幕墙上,5700K光色投射在淡绿色玻璃上得到淡绿翡翠视觉效果。

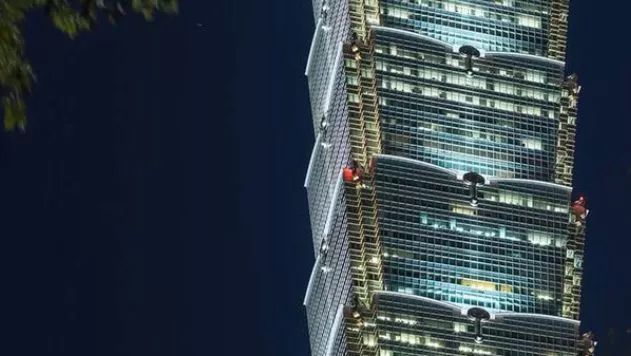

▲位于建筑四个角落的W皱摺位置,是整栋建筑的体积感、哥特式塔造型层层叠进最重要设计语言部分,也是照明设计师赖雨农决定用来和建筑的色彩语言呼应的重要部分,因此使用了RGBW窄角度投光的方式。

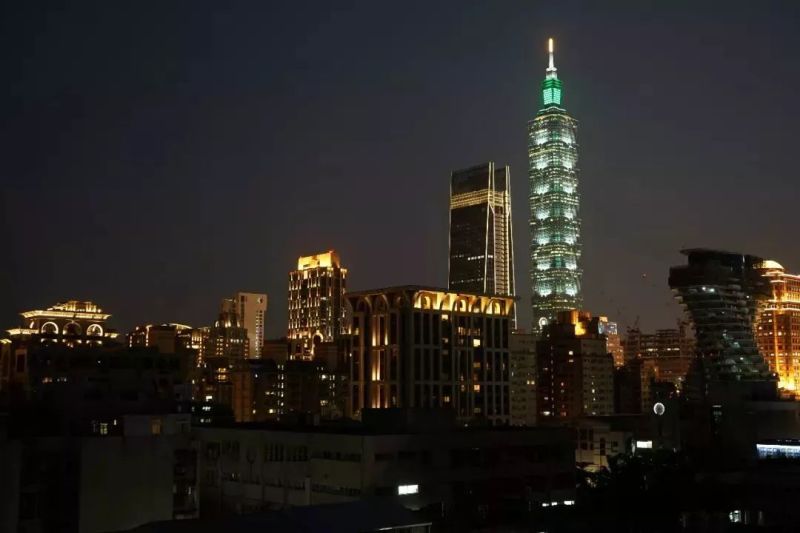

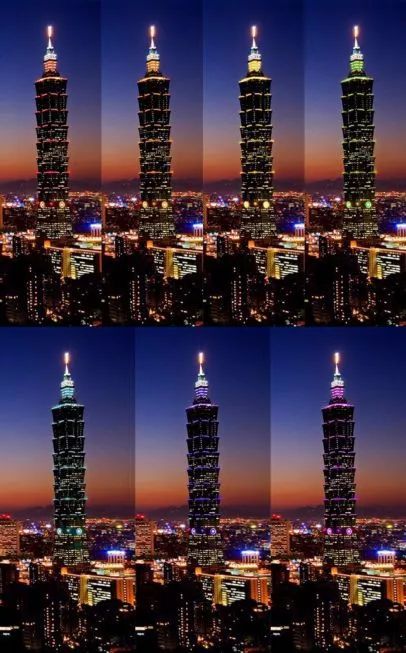

其实除了设计师给建筑留下的一些建筑意义之外,还有一样东西是深深地置入台北市民心中——台北101外墙的灯色,照亮台北101外墙的灯色会随着星期几而更换颜色,按着彩虹的颜色周一是红色、周二是橘色,依此类推周日是紫色。
▲每天固定一种颜色,从每日落日时间开始点灯至晚间11点。想要知道今天是星期几,抬头看看台北101就知道。
每逢新年,少不了的是一场盛大的跨年晚会。作为地标性建筑,台北101承担了台北市的表演主角。以前,台北101使用的是纯烟花表演形式,到现在呼应环保的理念,采用了烟花灯光秀的形式,相较于过去可以减少一半的烟火数。首次结合动画灯光秀的时候,大众都觉得很新奇。减少烟火发数后烟雾也变少,看得更清楚了,变得更加赏心悦目。
▲2018年农历新年,UNOLAI团队导演下台北101烟火秀。这场演绎,充分展现了一个专业灯光设计师理解下的建筑与烟火艺术表演应有的完美平衡状态。
10
上海环球金融中心
上海环球金融中心是位于上海浦东新区一栋摩天大楼,楼高492米,地上101层,与上海中心、金茂大厦并称上海浦东“三巨头”。

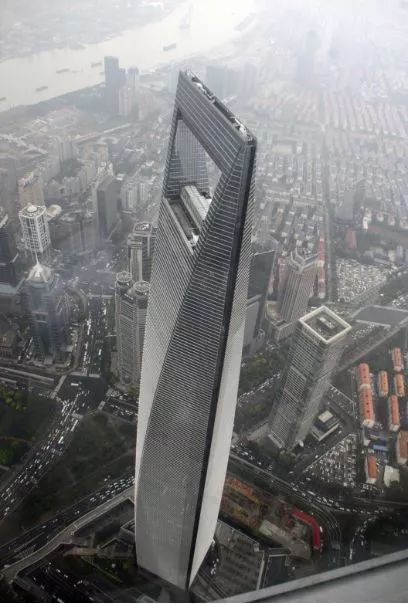

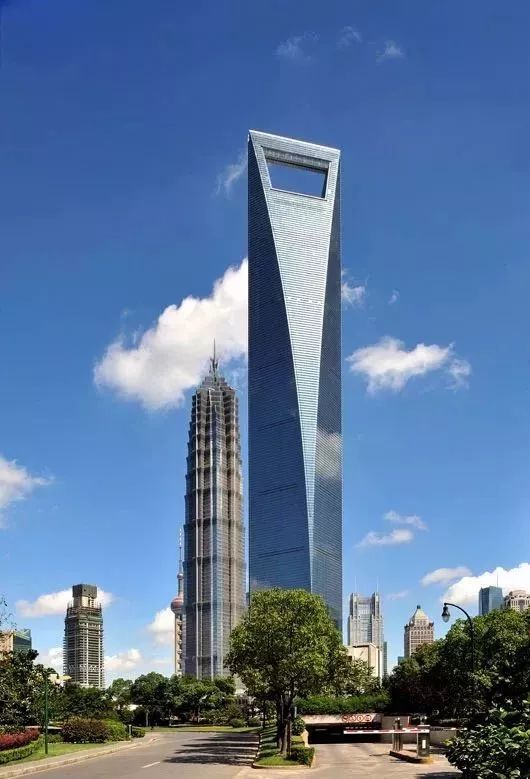

上海环球金融中心形态和构架来源于“天地融合”的构想,将高楼“演绎”为连接天与地的纽带。上海环球金融中心的主体是一个正方形柱体,由两个巨型拱形斜面逐渐向上缩窄于顶端交会而成,方形的棱柱与大弧线相互交错,凸显出大楼的垂直高度。为减轻风阻,在原设计中建筑物的顶端设有一个巨型的环状圆形风洞开口,借鉴了中国庭园建筑的“月门”,后来将大楼顶部风洞由圆形改为倒梯形。也因为倒梯形风洞开口的外形酷似开酒瓶盖子的工具,老百姓们笑称其为“开瓶器”。

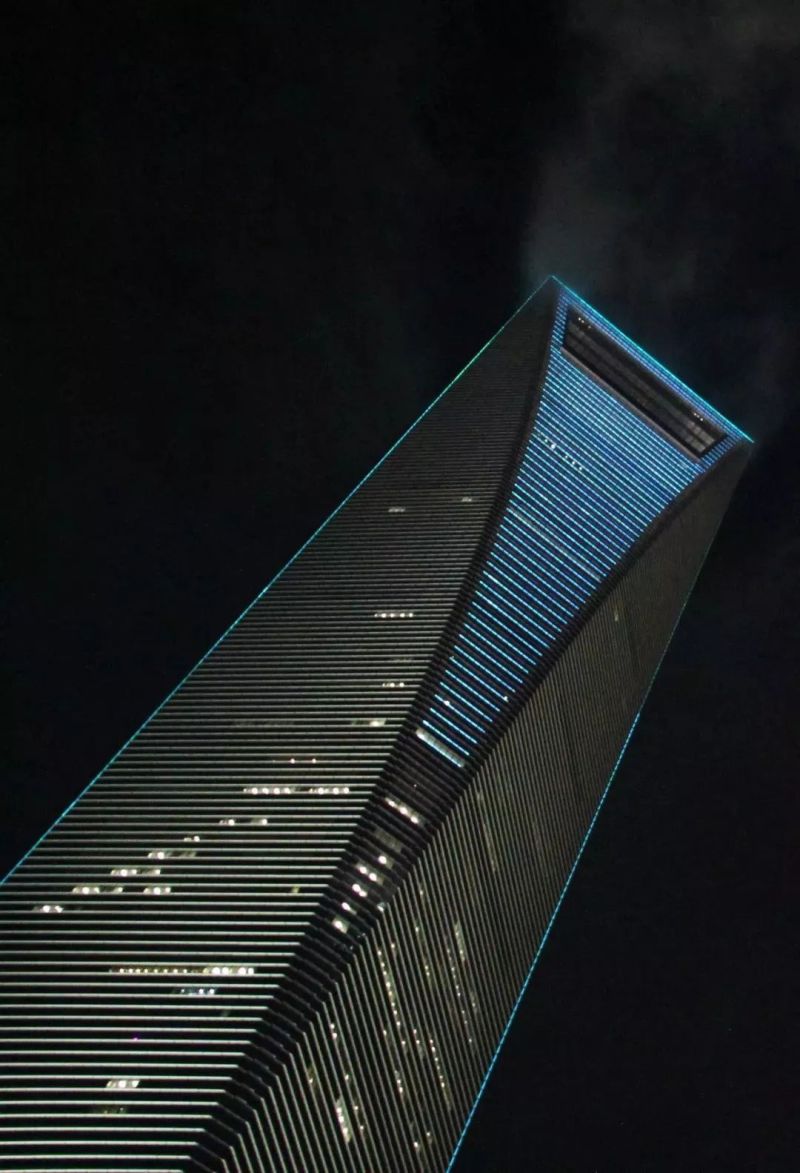

与上海中心大厦、金茂大厦的照明手法不一样的是,上海环球金融中心更多的是用了线状元素去设计外立面照明,呼应建筑本身线状设计的理念。该建筑两侧被长条形灯带强调了建筑的轮廓,中部横向的条线灯光打造后现代科技形象。线型灯光顺着棱柱的高度渐渐缩短,从另一个角度突出了大厦的宏伟高大。
上海环球金融中心景观照明总体分为平日模式、周日模式和节日模式三大类型。外立面可以设定若干个常用的节目源,也可根据特定节日来制作节目并在不同时间条件下播放。节目源一般为已制作好的FLASH动画,可以是高清晰的DVD转录,也可以根据天气的冷暖和晴雨来改变显示的情调与色彩。
数据信息:
世界贸易一号大楼
建筑设计:Skidmore, Owings & Merrill LLP
照明设计:Brandston Partnership, Inc.;
Claude Engle
广州周大福金融中心
建筑设计:Kohn Pedersen Fox Associates
照明设计:Lighting Planners Associates;
Isometrix Lighting + Design, Ltd.
中信大厦
建筑设计:Kohn Pedersen Fox Associates
台北101大厦
建筑设计:李祖原C.Y. Lee & Partners
照明设计:赖雨农UNOLAI
上海环球金融中心
建筑设计:Kohn Pedersen Fox Associates;
Mori Building;
Irie Miyake Architects and Engineers
