哪些企业真的在做照明CSP？

上期我们谈到了LED简化趋势以及最终的表现形式。那么这期，我们来谈谈目前世界上主流LED厂商的CSP发展状况和产品表现形式。

很多厂商都有自己家的个性，这种个性体现在其产品中。比如，五大家和韩系等LED厂商喜欢在其产品中加上齐纳二极管，而中国的比较简单了，直接去掉。再如，中国企业最新开发2835（不同于3528），迫于压力，包含飞利浦、三星等在内的也推出2835。又如以前的台湾琉明斯推出3014，曾经风靡一时。这些都是未成标准前各家个性企业的个性表现。这期我们谈及的CSP也有类似的现象，那么就一起来看看全球范围内的CSP状况。

一、下面就先看看五大家的CSP发展状况。

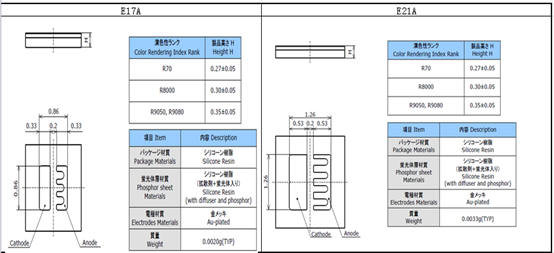

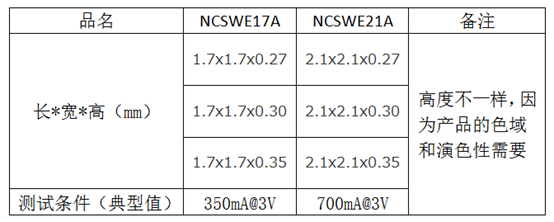

1.1 五大家，我们先看看日本地区的日亚化学（NICHIA）。从其官网，我们看到不同于SMD LED的新产品，其命名为：NCSWE17A和NCSWE21A。其中对应的参数如下表格：

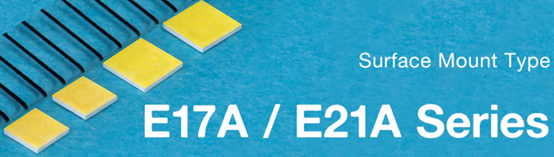

我们再看看其外观正面照片和底部尺寸，是不是不同于其公司其它SMD LED产品啊？正面没有识别方向的折角，而且边缘已经看不到支架的厚度了。

关于日亚化学这两款产品是使用啥芯片？或者大家更关注是否使用倒装芯片。不着急，我们来看看最近新闻报道对于此产品的报道：

以上报道来自华强网，“直接安装芯片”，显然答案就是倒装芯片了。

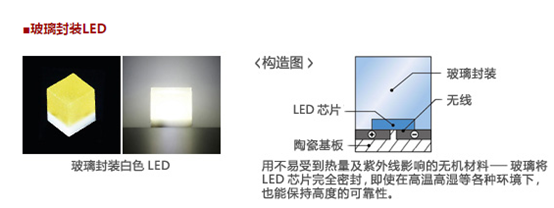

1.2 接下来看看同是五大家之一的丰田合成，其实这家面向LED照明的东西相对较少。但是也推出了Flip-Chip封装的白光产品。不过他们也有个性，外封产品通过玻璃制品去封装，而不是我们常见的硅胶或者树脂类。请看如下他们的产品形式：

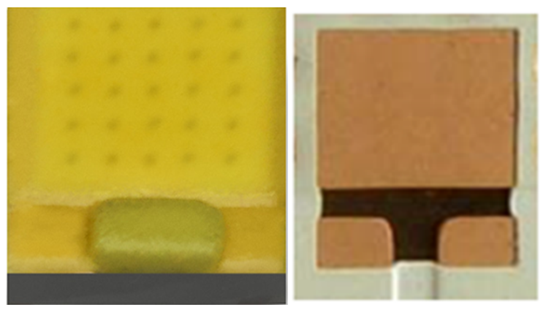

1.3 我们再来看看五大家之一的lumileds。这家公司产品也不同于日系的两家，我们看看其中一款产品：LUXEON Z ES。LUXEON Z ES是一款高功率的LED产品，尺寸为1.64mmx2.04mm，驱动电流700mA、电压3V。直接将倒装芯片封装ALN的支架上，再加上一个齐纳二极管。如下为其正面照片和尺寸示意图：

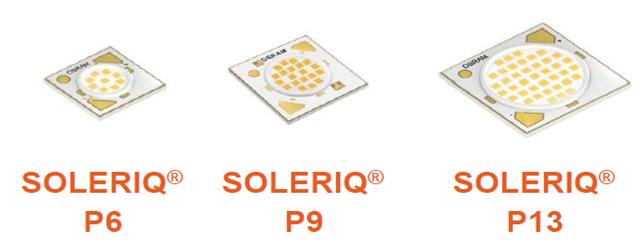

1.4 作为欧洲巨头欧司朗的CSP LED发展又如何呢？欧美风格也比较类似，他们推出了一款2.0 mm x 1.6 mm LED，65mA。看起来这么小的功率，估计也不会用倒装芯片了。不过不要紧，因为他们推出了超高功率集成封装–SOLERIQ S & P。我们一眼就可以看出肯定是通过CSP 进行SMT在基板上面的。

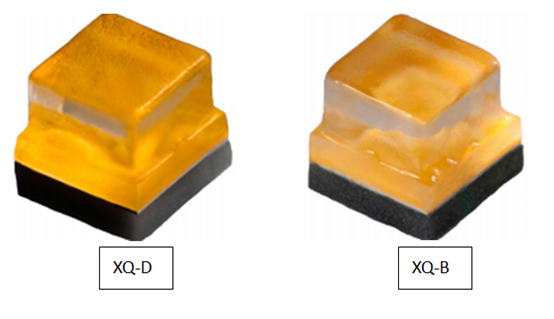

1.5 最后是另外一家LED的器件公司：Cree。这家的LED布局主要是还是高功率的朗伯型封装的LED。不过我也找到两款1.6 X 1.6 X 1.6 mm封装的XQ-B(300Ma MAX)和XQ-D（700mA MAX），比较鲜明的CREE特色，SIC热忱支架。不同于其它LED大家族。

对于五大家的LED的总结：要说严格扣字眼CSP的话，那么他们也算不上CSP。怎么说？因为不管是树脂+金属层+倒装芯片，还是ALN+倒装芯片+齐纳二极管，又或者是SIC+倒装芯片，其实都是简单的支架。为什么他们都相对于概念，更加复杂或者更多添加了其它辅助器件？其实原因也比较简单，大公司都是有个性，面向应用领域也略有不同，更重要的是他们专业领域也不同，所以LED的表现形式也独具一格。

举个例子：SIC是CREE的强项和专利覆盖领域；塑封是日亚的强项；丰田合成的玻璃封装应用的是高可靠性的领域；Osram和lumileds算是比较常见的表现形式了。另外一个保留支架的原因，现在的应用条件工艺不具备量产的可能性，需要通过支架进行过渡。或许等相关的设备和工艺稍微成熟了，的确LED存在的形式也会随之变化。

还有一个原因，LED芯片底部的光，需要一个反射器，要不很多光都得不到利用，转化为热量了。最后一个原因也比较明确，支架会带来高可靠性。例如增加齐纳二极管啊，或者保护脆弱的LED chip。

二、要说LED发展，那就不能不提一下韩国的LED企业了。

首尔，三星等企业在外延芯片、封装、应用领域推动了整个LED业界的进步。所以他们创新能力或者推陈出新的速度也是值得称赞的。虽然核心专利不及五大家，但是都有相互授权，并且品牌影响力也比较强大。

好吧，言归正转，那我们来看看韩国企业在CSP上面的布局：

2.1 首先，我们来看看首尔半导体。这个企业创新速度是最快的，CSP也是率先推出来，并应用于背光、通用照明和车用照明的。下面看看他们的CSP产品WICOP (Lighting): Z8Y11 Z8Y15 Z8Y19 Z8Y22（封装尺寸和功率不一样）。他们这个就是按照CSP的定义进行封装的。

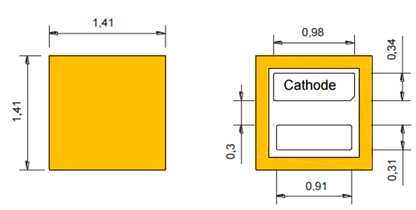

下面用Z8Y15举例说明，最大功率4.7W@3V，芯片上面直接涂布荧光粉，其尺寸和封装如下图：

2.2 我们再来看看另外一个著名的公司：三星。三星推出了名字就是CSP系列的产品：LM101A（1.18*1.18mm）、 LH141A（1.46*1.46mm）、 LM131A(1.42*1.42mm)、 LM102A（1.34*1.34mm）。

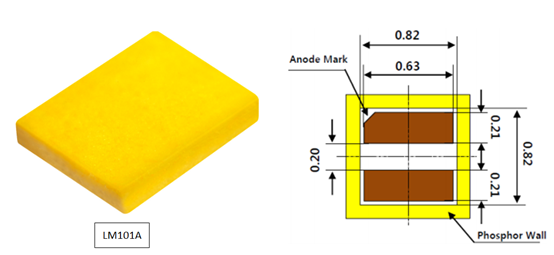

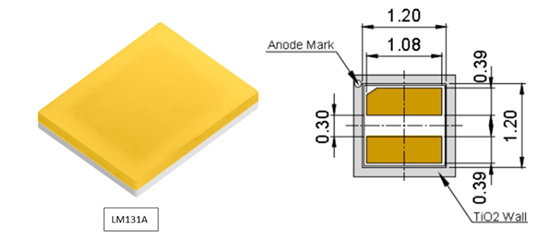

下面我们用LM101A和 LM131A举例。为啥三星要用这两个型号举例呢？因为他们的表现形式虽然都是CSP，但是设计更加先进。LM131A在荧光层背面添加了TIO2反射涂层。

韩系LED小结：他们才是典型的CSP创造者。

三、那我们再来看看台湾LED和大陆LED的对于CSP的布局吧。

曾几何时，台湾企业推动LED的快速发展。现在大陆很多LED企业，也还有很多是台资背景。不过大陆已经缩小了LED封装方面的差异，并且新产品速度也快。因为企业太多了，我们找两个典型例子来看看他们CSP方面的成就。

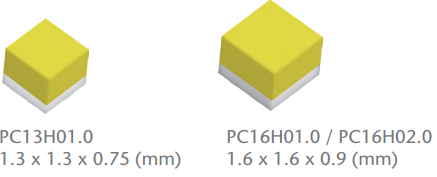

3.1 我们先看看台资企业里面的隆达，封装尺寸13*13mm(65Ma 3V)16*16mm（150mA 6V）。看起来还是有支架，或许保证了量产的可能性以及可靠性。相对于韩国企业，隆达这个封装算是比较落后了，不过他们好歹也号称CSP。

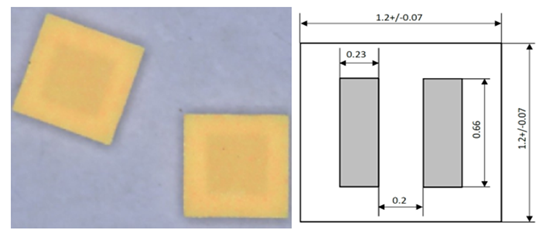

3.2 看完隆达，我们再看另外一家大陆LED企业：深圳某某半导体公司。为何要匿名呢？为了避免有帮人打广告之嫌。通过这家公司的资料可以看出，主要是倒装芯片的产品制备。包含CSP、倒装COB等等。下面我们看看他们的产品如何：M120120，5面发光，175Ma@3V。从图纸上面就可以看出是典型的CSP封装。

中国半导体CSP发展小结：可能有人认为怎么介绍台系和陆系的LED篇幅少，内容简单啊？其实很简单，因为他们提供的资料非常有限，很多都不公开。反正别人有的我也有。我印象最深的还是台积固态照明的CSP，很早就推出来了，但是公司卖掉了。再就是亿光和隆达也在不同的领域里面推出CSP，可惜我们获取的资料有限，所以就不能深入调查了。

好在也有新面孔出来了，就是上面提及的这家深圳一家公司。避开现在价格泥涝的SMD，另辟蹊径去发展和推广CSP。至于其它LED规模稍大的大陆企业，他们最先将CSP用于手机闪光灯和电视背光中，照明应用方案也在慢慢推出。也就是我刚才说的：CSP我也有啊，你要啥功率和尺寸的。

刚刚我们分析了五大家、韩系、中国企业的在CSP上的布局和产品推广。其实不难发现，五大家有自己的产品发展方向和定位，可能会兼顾专利，可靠性，量产型以及应用特性，所以会有自己的鲜明特色。但是他们的简化之路也是一步一步的朝前走的。韩国半导体企业是CSP中坚力量，在各个领域里面都推出了CSP产品，是CSP的潮流的引导者。中国LED企业（大陆和台湾）也在悄无声息的发展CSP事业。虽然很低调，但是他们未来的力量可是不容小觑的，毕竟全世界80%的LED产品都出自中国。另外，LED是一个零和交易市场，发展CSP就会吞噬掉支架类LED的份额，所以边走边看，会有最佳切入点。
