“镇海文化艺术中心”照明设计
建筑设计主题：生命之窠
设计公司：华展照明
感谢分享作者：项目负责人 叶春凤
镇海文化艺术中心建筑风格独特，外观酷似孕育生命的“窠”，寄托人类对未来的希望。三个椭圆形建筑及之间的三角形联系带又好像水分子H2O，水兼具至柔至美、至刚至强的特征，契合镇海文化的内在张力，也与宁波帮文化丝丝相扣，是镇海发展史上较大的公共文化建筑，涵盖青少年活动中心、剧场、图书馆、文化性消费（商业）四大区块。
照明设计主题：旋律江南

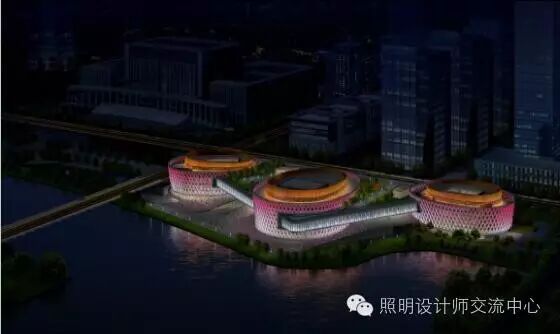

镇海新城核心区的总体夜间景观灯光素雅、大气，照明设计师采用明快色彩的灯光来打造镇海文化中心的夜间形象，变幻向上的动态图案灯光表现出青少年积极向上的进取面貌和快乐的心情，绚烂的夜景灯光吸引着市民的眼球，聚集周围的市民来娱乐和活动，成为地区焦点。所有灯具恰当隐藏，完美诠释了对见光不见灯的设计追求，较大程度上尊重了建筑设计。打造美丽、浪漫、活力、开放与创新的镇海文化艺术中心的夜间形象。
光效验证是效果实现的保障
镇海文化艺术中心主要由主体结构、顶部结构、连廊三部分组成。项目的重点和难点在主体结构部分，为呈现最终完美效果，必须准确解决灯具选型、安装方式和LED控制系统。为了不影响建筑本身的美感，同时达到夜景设计效果，尽可能的隐藏灯具，做到见光不见灯，设计公司反复推敲设计方案，在施工前反复验证光效，最终找到解决方案，实现良好效果。
第一次深化安装方案：菱形幕墙框四边安装LED线条灯，菱形幕墙框四边受光。
试灯效果：由于仰视的视角关系，从下往上看能看到上端两侧的光源，有较大眩光。如果撤掉上端两边LED线条灯，则亮度不足。
第二次深化安装方案调整：试灯后，反复研究幕墙结构，积极与幕墙公司、工程公司、产品供应商各方沟通，推敲方案的可行性，最终确定了采用投光灯方案，灯具选用LED投光灯DC 24V 4W RGB+W，7个可调投射角度的投光灯组成一个组合灯具，和电源一起下沉装入玻璃幕墙下端腔内，向对面幕墙框透光，表面采用透明玻璃覆盖，即解决防水问题又解决灯具隐藏问题，部分位置根据现场可调整投光灯数量，实现最终效果。
顶部结构实施方案：顶部结构是在三个椭圆形建筑的顶部，非常的有个性，也是整体建筑的至高点，需要足够的亮度以吸引人的眼光，同时区别周边建筑。选用了AC 220V 36W RA LED投光灯，共计351套。在屋面需要安装灯具的位置处预浇混凝土块，不得破坏屋面结构，再把LED灯具安装于混凝土块上。
控制系统是总指挥
整个工程分为A、B、C三个区，其中主体结构A区照明系统负荷为27.3kW，B区照明系统负荷为26.4kW，C区照明系统负荷为25.8kW，系统总负荷为79.5kW。
达到设计所需的动态效果，必须有配套的智能控制系统来实现，这个系统起到至关重要的作用。
全彩LED灯具通过PDL智能场景实时控制系统进行远程控制，实现场景变换功能；所有LED灯具都通过PK智能开关灯控制系统实现分时、分区域和分不同的节假日模式进行开关灯控制，达到绿色、节能、环保的目的。
PDL智能场景实时控制系统安装于C区消防控制室，设备的具体安装位置现场确定。智能场景实时控制系统通过HUB（LED智能交换机）控制LED集成控制器PFY，再连上LED灯具，实现动态变化。

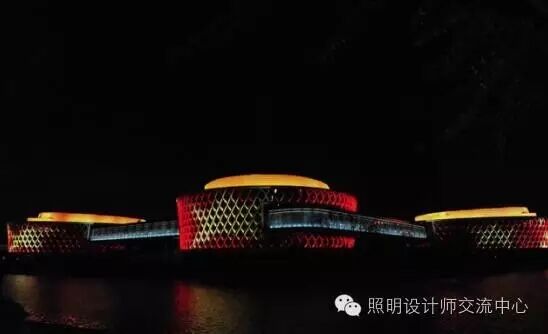

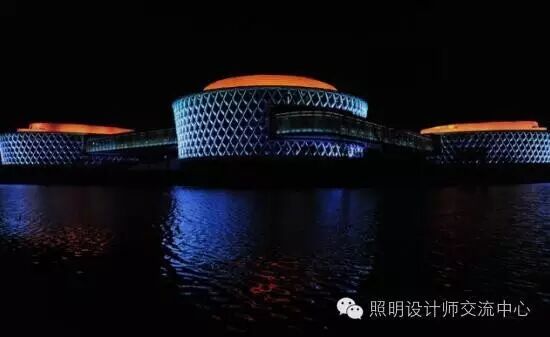

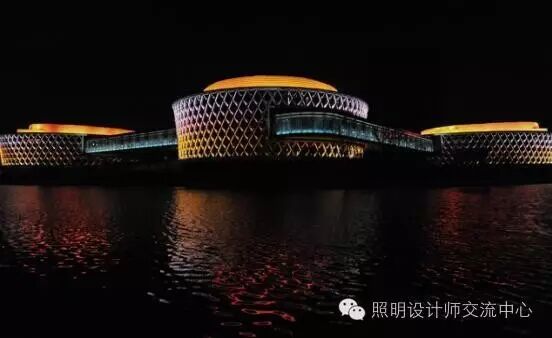

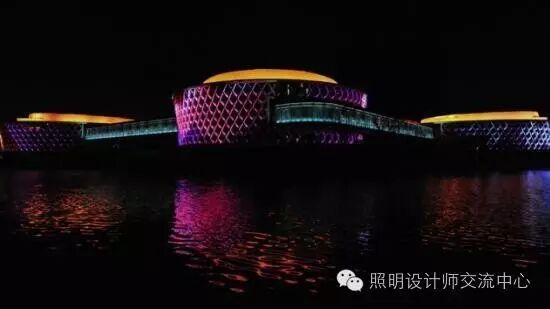

最终效果
设计方案得到业主、幕墙设计公司、照明工程公司、产品供应商支持，各方通力合作、密切配合、共同努力地实现了本次设计效果，杰出的光艺效果，获得国际认可，是参与各方共同的荣耀。
注：该项目荣获“照明奥斯卡”美国IALD卓越奖。
