在SMT（表面贴装技术）焊接中，锡珠是工程师的“头号公敌”——这些微小的焊料球体潜伏在PCB板上，轻则影响产品外观，重则引发短路、降低可靠性。如何精准狙击锡珠？本文从生产工艺、材料、设计、环境四大维度，晨日科技深度拆解锡珠成因，并提供可落地的解决方案！

01 锡珠的危害：小问题，大风险！

1、电气短路：锡珠若残留在高密度PCB上，可能引发相邻线路短路。

2、可靠性下降：在振动或温变环境中，锡珠脱落可能导致焊点失效。

3、外观不良：消费电子产品（如手机、电脑）因锡珠被客户退货的案例屡见不鲜。

02 锡珠产生的五大元凶及破解方案

焊膏印刷：第一道防线失守

问题根源

钢网开孔过大/过厚→焊膏过量沉积。

印刷偏移→焊膏“跑偏”到非焊盘区域。

焊膏塌陷→黏度不足或回温不当。

解决方案：

1.钢网设计优化：开孔尺寸按焊盘面积80%-90%设计。钢网厚度从0.15mm降至0.12mm，减少焊膏量。

2.升级印刷工艺：采用纳米涂层钢网，脱模更干净。控制刮刀压力与速度。

回流焊曲线：温度“过山车”惹的祸

问题根源：

预热过快 → 助焊剂剧烈挥发，焊料飞溅。

峰值温度过高 → 焊料过度流动形成飞散。

冷却过慢 → 液态焊料聚集成球。

解决方案：

温度曲线采用黄金参数：

1.预热区：升温速率1-3°C/s，充分挥发溶剂。

2.回流区：峰值温度按焊料类型设定（如SAC305焊料235-245°C）。

3.冷却区：速率>2°C/s，快速凝固抑制锡珠。

焊膏质量：选错材料，满盘皆输

问题根源：

焊膏氧化/受潮→水分蒸发引发焊料飞溅。

金属粉末过细→粒径

助焊剂活性不足→润湿性差，焊料无法聚集。

解决方案：

1.焊膏选择与管理：选用高金属含量（≥90%）且粒径分布均匀的焊膏（如Type4）。

2.严格储存：未开封焊膏冷藏（2-10°C），使用前回温4小时并搅拌3分钟。

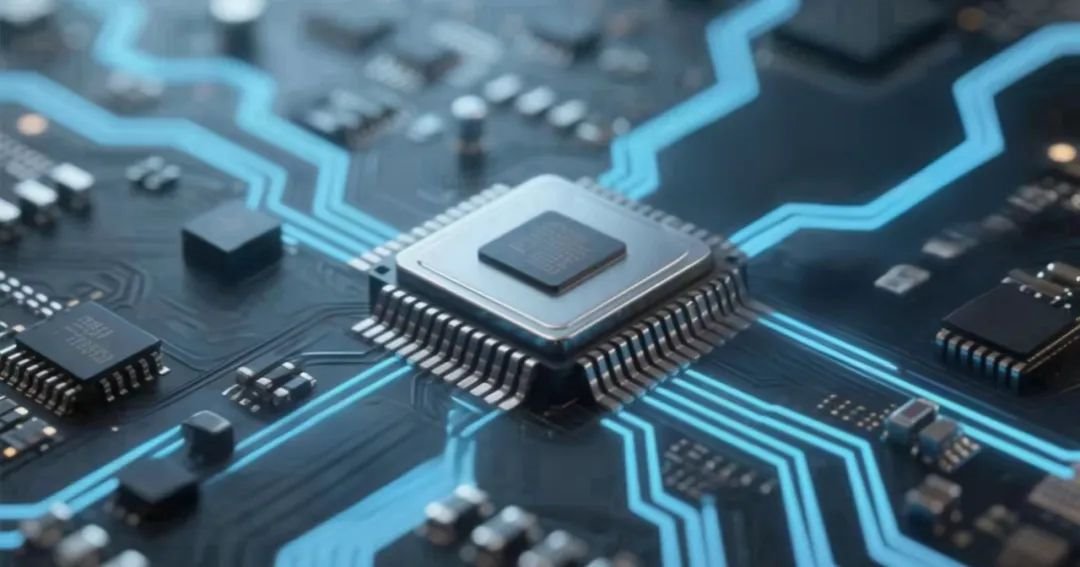

PCB设计：细节决定成败

问题根源：

焊盘间距过小→焊膏合并挤出多余焊料。

阻焊层缺陷→焊料润湿到非焊盘区。

解决方案：

设计优化技巧：

1.焊盘间距≥0.2mm，避免桥连。

2.采用“泪滴状”焊盘设计，减少边缘焊料堆积。

3.阻焊层厚度均匀，全覆盖非焊盘区域。

环境与操作：隐形杀手不容忽视

问题根源：

车间湿度过高→焊膏吸潮。

贴片机精度不足→元件偏移导致焊膏分布不均。

解决方案：

1.车间温湿度控制在温度22-28°C，湿度40-60% RH。

2.贴片机定期矫正，确保原件精确定位。

3.减少元器件贴装压力，避免挤压焊膏。

03 总结：系统化思维根治锡珠

锡珠防治绝非单点突破，需从“人、机、料、法、环”全链路管控；工艺参数：钢网设计+回流曲线双优化；材料管理：焊膏选型+储存规范；设计预防：PCB布局+焊盘结构升级；环境控制：湿度+设备精度双保险。

晨日专注“锡膏研发二十年，匠心工艺零锡珠”，成为现代电子微连接技术的核心载体，选择优质锡膏，面对锡珠难题，晨日科技凭借多年的研发和生产经验，推出了一系列高性能的焊膏产品，为电子制造企业排忧解难。
